Elmes TX-RS2 Über die serielle Schnittstelle gesteuerter Sender

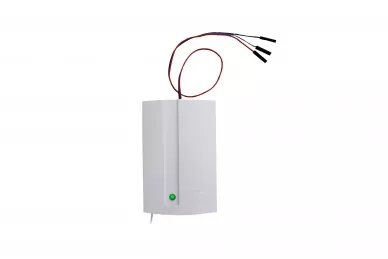

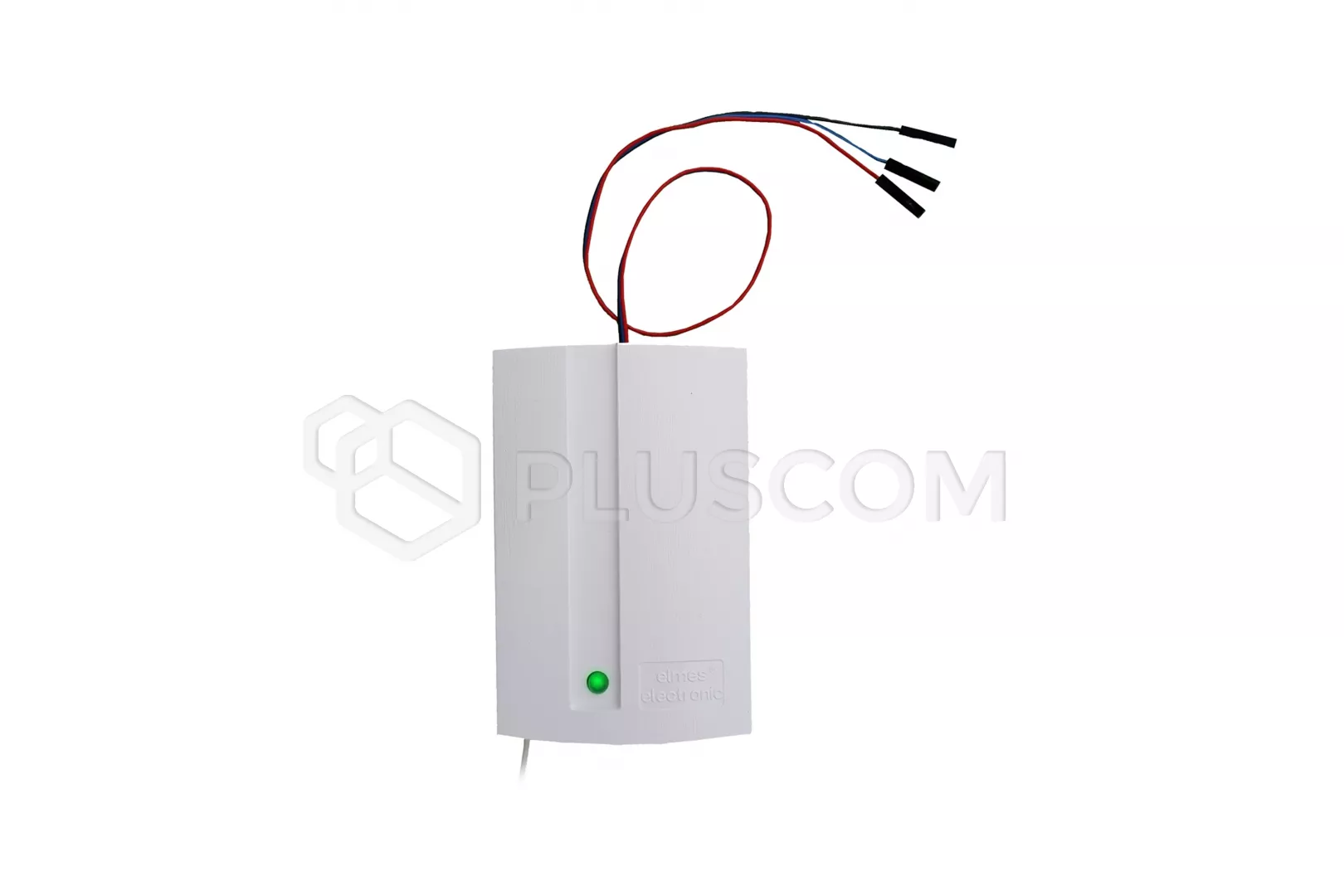

Elmes TX-RS2 Sender, gesteuert über die serielle Schnittstelle

Der Sender TX-RS2 wird zur Steuerung von Elmes Code-Changing-Empfängern im 434-MHz-Band verwendet. Er wird durch Befehle ausgelöst, die über die serielle Schnittstelle empfangen werden.
Der Sender verfügt über 30 Steuerkanäle und kann innerhalb jedes Kanals 8 verschiedene Codes senden. Dies entspricht 30 8-Tasten-Fernbedienungen. Der Sender kann direkt an einen Raspberry-Computer angeschlossen werden, auf dem ein Smart-Home-System installiert ist, z. B. "OpenHab" oder "HomeAssistant" anschließen und so die Produktionsempfänger in dieses System integrieren.
Der TX-RS2 kann auch an jeden Computer mit seriellem Ausgang angeschlossen werden, ebenso wie an Geräte, die nicht über eine solche Schnittstelle, sondern über einen USB-Anschluss verfügen. Im letzteren Fall erfolgt der Anschluss über einen speziellen Adapter, der die USB-Übertragung in eine Übertragung über die serielle Schnittstelle umwandelt. Voraussetzung ist, dass die Spannungspegel an einem solchen Anschluss im Bereich von 0...3,3V liegen. Es muss auch sichergestellt werden, dass die Stromversorgung des Senders 3,3 V beträgt.

Technische Daten:

• Funkübertragungsfrequenz: 433.92MHz
• Sendeleistung: < 5 dBm
• Anzahl der Steuerkanäle (Fernbedienungsäquivalent): 30
• Anzahl der Befehle für 1 Kanal (Pilottasten-Äquivalent): 8
• erforderliche Signalpegel am RX-Eingang: Low: 0,8*VDD
• Betriebsart der seriellen Schnittstelle: 9600 Baud, keine Parität, 1 Stoppbit
• VDD-Versorgungsspannung: 2.7V...3.5V
• Stromaufnahme: 1,5 mA (im Ruhezustand), 15 mA (während der Übertragung)
• Außenmaße: 96 x 63 x 28 mm (ohne Antenne)
