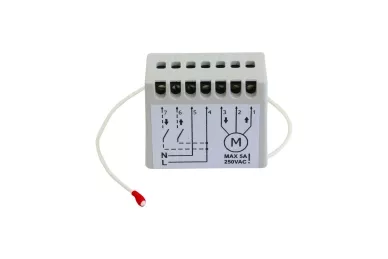

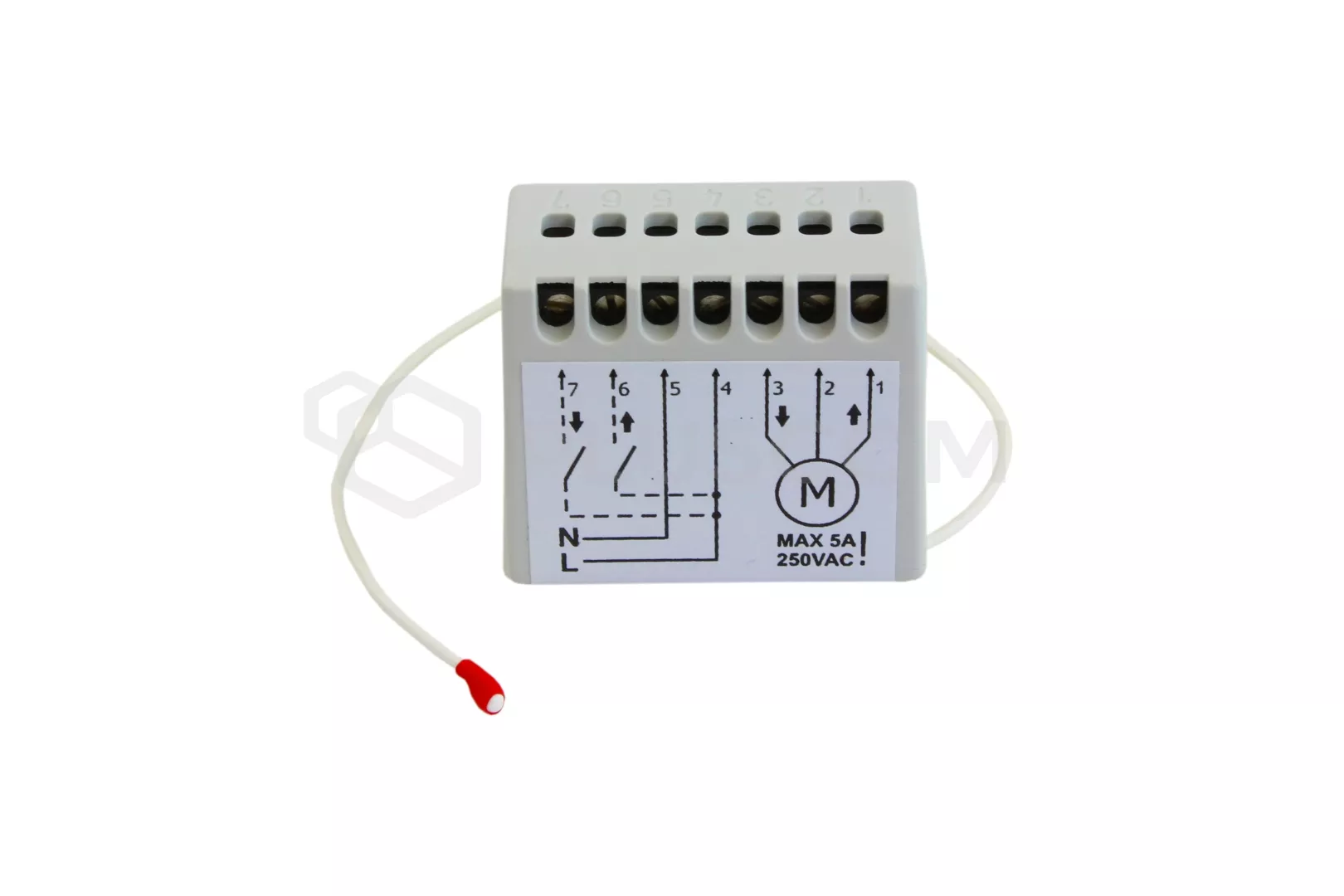

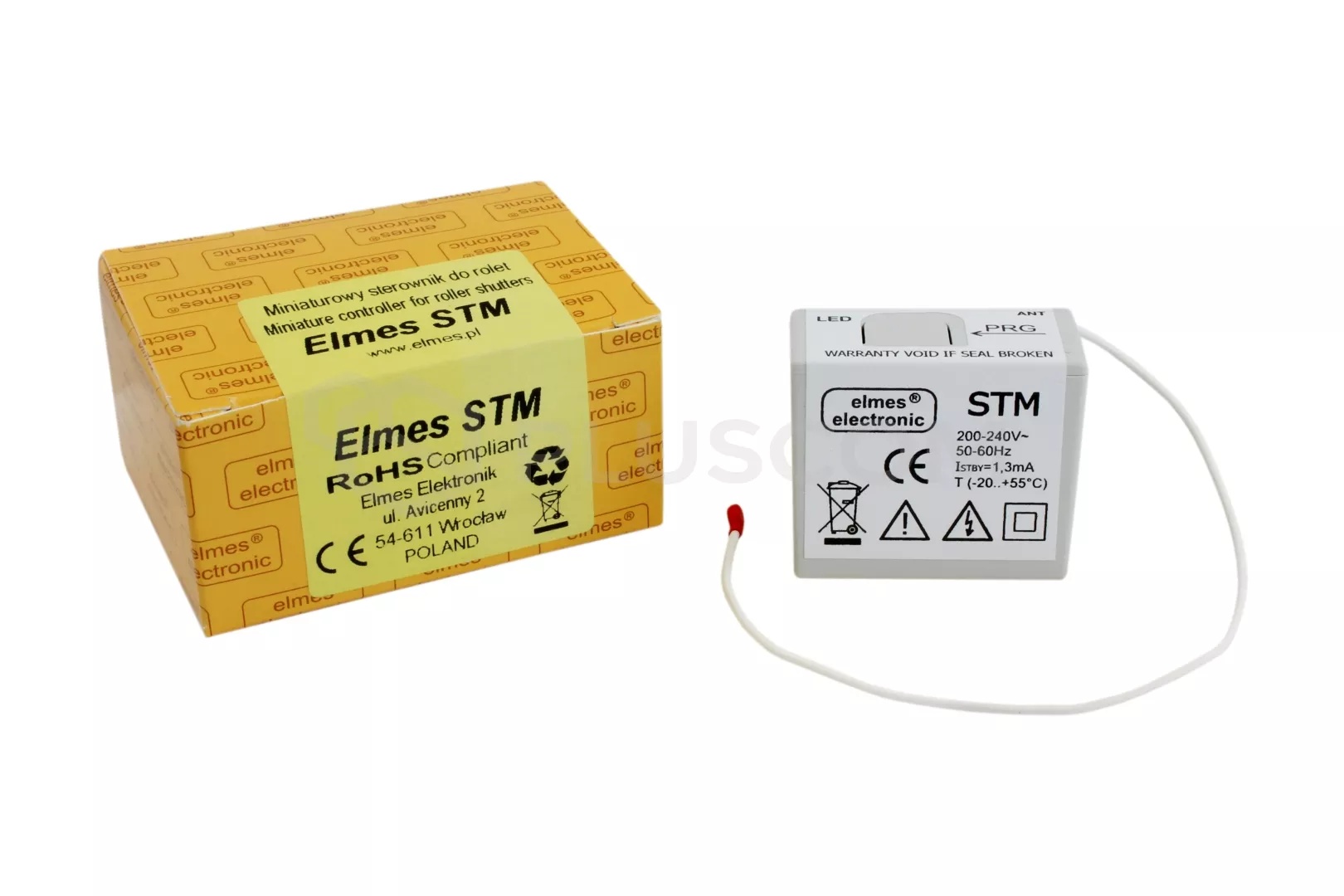

ELMES STM Miniatur-Funkempfänger für Rollladensteuerung
Der Elmes STM Controller ist ein kleines Gerät, mit dem
Fernsteuerung von Rollläden, die mit einem AC-Induktionsmotor angetrieben werden.
Dank seines Miniaturgehäuses kann der Controller in einer 60 mm tiefen Unterputzdose direkt unter einem einfachen oder doppelten monostabilen (Klingel) Wandschalter platziert werden.
Der Betrieb kann vor Ort über den Schalter oder aus der Ferne über ELMES-Fernbedienungen gesteuert werden.
Die Fernbedienung muss über mindestens zwei Tasten verfügen. Die Zusammenarbeit mit der Fernbedienung kann auf zwei Arten erfolgen, die davon abhängen, welche Taste der Fernbedienung verwendet wurde, als die Fernbedienung in den Speicher des Steuergeräts eingegeben wurde.
Methode 1:
Bei der Eingabe der Fernbedienung in den Speicher des Steuergeräts wurde die Taste Nr. 1 verwendet - dann wird die Taste Nr. 1 der Fernbedienung
Taste löst die Aufwärtsbewegung des Rollladens aus, Taste Nr. 3 löst die Abwärtsbewegung aus, und die Tasten Nr. 2 oder 4 stoppen den Rollladen.
Methode 2:
Bei der Eingabe der Fernbedienung in den Speicher der Steuerung wird die Taste Nr. 2 der Fernbedienung verwendet - dann
Taste Nr. 1 der Fernbedienung wird im Zyklus: Auf - Stop - Auf ... betätigt, während
Taste Nr. 2 im Zyklus: Ab - Stopp - Ab ...
Kommunikation drahtlos
ist geschützt durch Floating Code
KEELOQist jede Übertragung kodiert und unterscheidet sich von der vorhergehenden. Das System gewährleistet Sicherheit und verhindert die Verwendung von abgefangenen Codes.
TECHNISCHE DATEN
- Stromversorgung: 230VAC (0,3VA im Ruhezustand, 0,5VA, wenn das Relais aktiviert ist)
- Belastbarkeit des Ausgangs: 250V 5A max
- Superheterodyn-Funkempfänger 433,92MHz
- Speicher für 112 Fernbedienungen
- Spannung an den Steuereingängen 6 und 7: 250V~ max.
- Haltezeit der Relaisausgänge: 0,5s bis 4,5h
- Betriebstemperaturbereich von -20ºC bis +55ºC
- Außenabmessungen: (T/B) 42x35x21mm
