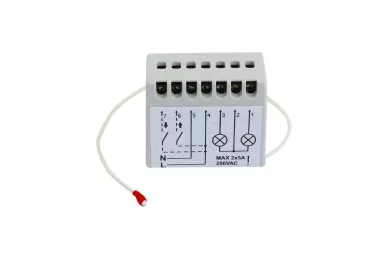

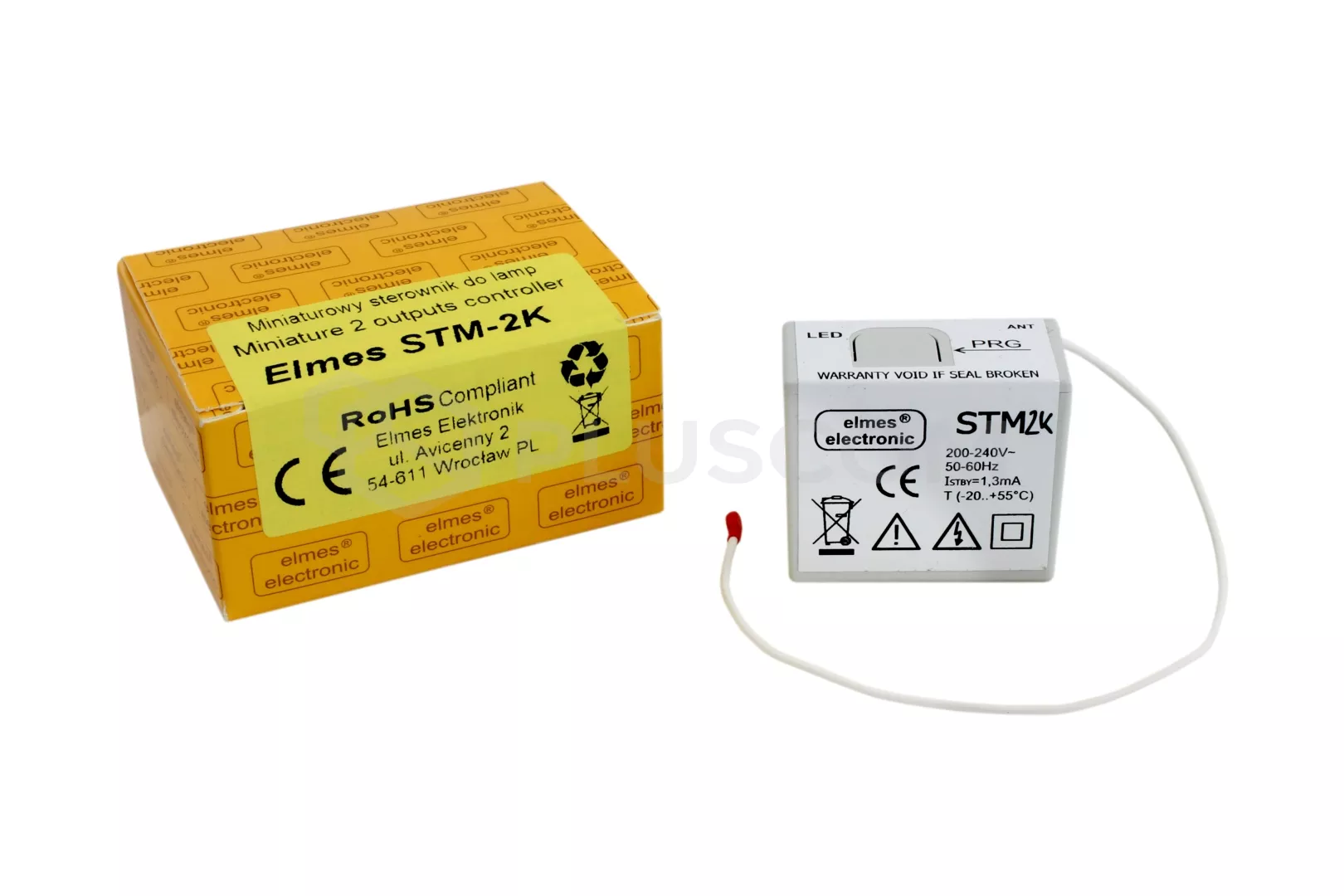

ELMES STM-2K Miniatur-Lichtsteuerung
Elmes STM-2K Steuergerät ist ein kleines Gerät, mit dem
zwei über ein 230VAC-Netz versorgte Geräte ferngesteuert werden können wie z.B. Lampen. Dank seines Miniaturgehäuses kann das Steuergerät in einer 60 mm tiefen Unterputzdose direkt unter einem einfachen oder doppelten monostabilen (Klingel-) Wandschalter installiert werden.
Der Betrieb kann lokal über den Schalter oder aus der Ferne über ELMES-Fernbedienungen gesteuert werden.
Kommunikation drahtlos
ist geschützt durch Floating Code
KEELOQist jede Übertragung kodiert und unterscheidet sich von der vorherigen. Das System gewährleistet Sicherheit und verhindert die Verwendung von abgefangenen Codes.
In der neuesten Version
verfügt das Steuergerät über einen Speicher für den Status der Ausgänge. Das bedeutet, dass das Steuergerät, wenn es im bistabilen Modus arbeitet (es schaltet sich nicht automatisch nach einer bestimmten Zeit ab), nach einem Stromausfall den Zustand des Ausgangs vor dem Stromausfall wiederherstellt.

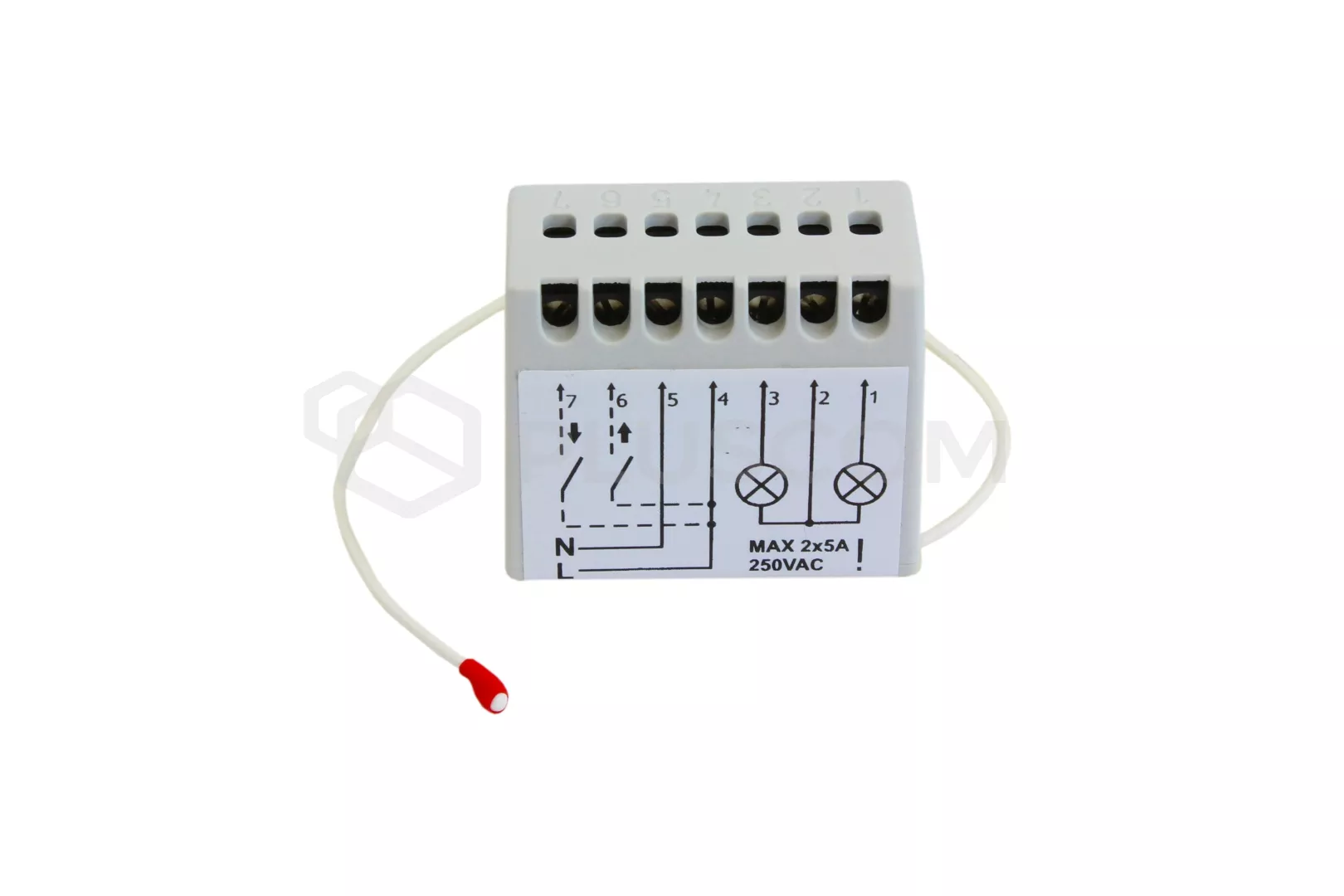

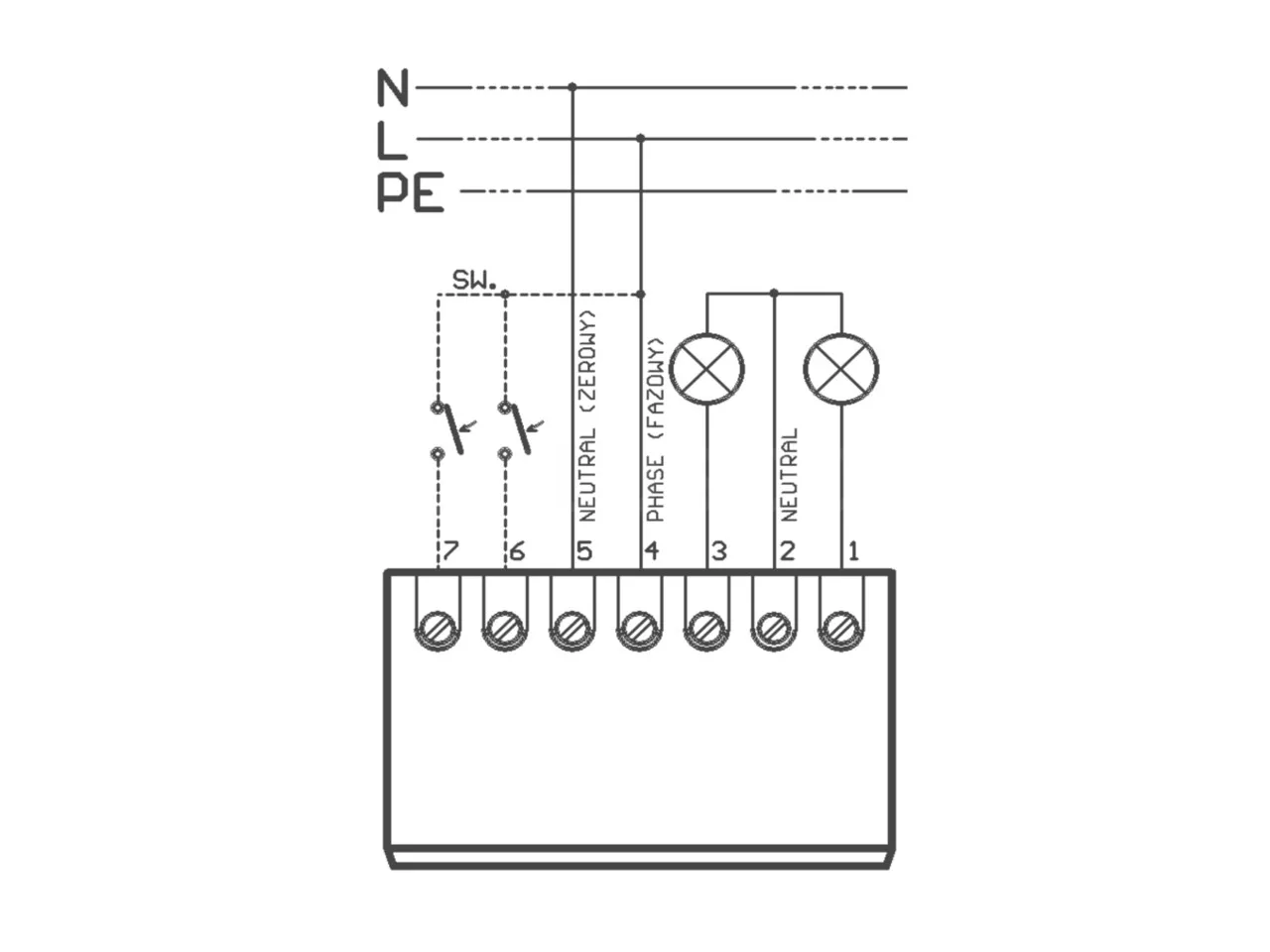

BESCHREIBUNG DER AUSGÄNGE
- - Phasenausgang von Gerät 1
- - gemeinsamer Ausgang für die Geräte 1 und 2 - Nullleiter
- - Phasenausgang des Geräts 2
- - Leiter der Phase L des 230V~ Netzes
- - Nullleiter N des 230V~ Netzes
- - Eingang des Wandschalters zur Steuerung des Geräts 1
- - Eingang des Wandschalters zur Steuerung des Geräts 2
BETRIEBSARTEN
Betriebsart 1 - Durch Drücken der Fernbedienung oder des Wandschalters wird der Reglerausgang abwechselnd ein- und ausgeschaltet.
Modus 2 - führt zusätzlich eine programmierte Dauer des Ausgangs ein, d.h. nachdem der Ausgang eingeschaltet ist, kann er ausgeschaltet werden, aber wenn er eingeschaltet bleibt, schaltet er sich nach einer programmierten Zeit aus, die von 0,5 s bis 4,5 h reichen kann.
TECHNISCHE PARAMETER
- Stromversorgung: 230VAC (0,3VA im Ruhezustand, 0,7VA, wenn beide Relais aktiviert sind)
- Belastbarkeit des Ausgangs: 250V 5A max
- Superheterodyn-Funkempfänger 433,92MHz
- Speicher für 112 Fernbedienungen
- Spannung an den Steuereingängen 6 und 7: 250V~ max.
- Betriebsart und Ausgangshaltezeit für jeden Ausgang unabhängig voneinander einstellbar.
Haltezeit für Ausgang Betriebsart 2: von 0,5s bis 4,5h
- Betriebstemperaturbereich von -20ºC bis +55ºC
- Außenabmessungen: (T/B) 42x35x21mm
