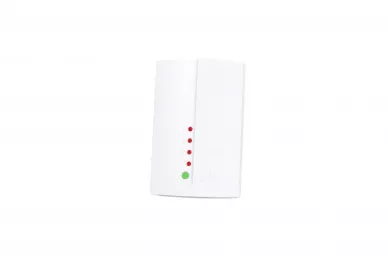

Elmes Moduł WiFi WF-1 Empfänger-Steuermodul

Elmes WiFi-Modul WF-1 Empfänger-Steuermodul

Das WF1-Modul dient zur Steuerung von Empfängern im 434MHz-Band über ein Android-Smartphone. Es funktioniert nur mit KEELOQ Elmes Geräten mit variablem Code (funktioniert nicht mit RP501 Empfänger).

Das Modul verfügt über einen Funksender und 4 Relaisausgänge.
Die Steuerung erfolgt nur innerhalb des lokalen Wi-Fi-Netzwerks. Eine Steuerung über die Internet-Infrastruktur (von überall auf der Welt) ist nicht möglich.

Betriebsart
Wenn eine Taste auf dem Telefondisplay gedrückt wird, wird ein dieser Taste zugewiesener Befehl über das WiFi-Netzwerk an den WF1 gesendet. Dieser Befehl enthält die Nummer der Fernbedienung: (1..34) und die Nummer der Taste (1..8). Als Antwort auf diesen Befehl führt das WF1-Modul je nach Fernbedienungsnummer folgende Aktionen aus:

• wenn die Nummer des Handsenders innerhalb des Bereichs liegt: 1..30 - sendet eine Funkübertragung von ca. 1 s Dauer, die dem Drücken einer der acht Tasten einer der 30 Fernbedienungen entspricht
• wenn die Nummer des Handsenders im Bereich: 31..34 liegt - steuert ein Relais mit einer entsprechenden Nummer: 1..4. In diesem Fall, wenn die Tastennummer 1 ist, schaltet das Relais dauerhaft ein, wenn sie 2 ist - schaltet es aus, und wenn 3 - schaltet es für 1,5 s ein

SPEZIFIKATIONEN:

• Frequenz: 433,92 MHz
• Leistung: <10mW
• 4 Relaisausgänge, 1A/125V, Typ NO oder NC
• Spannungsversorgung: 11..18V
• Stromaufnahme von 12V: 32mA im Leerlauf, 93mA wenn alle Relais aktiviert sind
• Betriebstemperaturbereich: -25C bis +55C
• Abmessungen: 96/63/28mm
