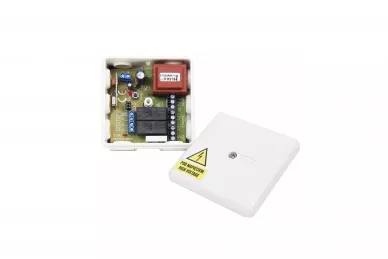

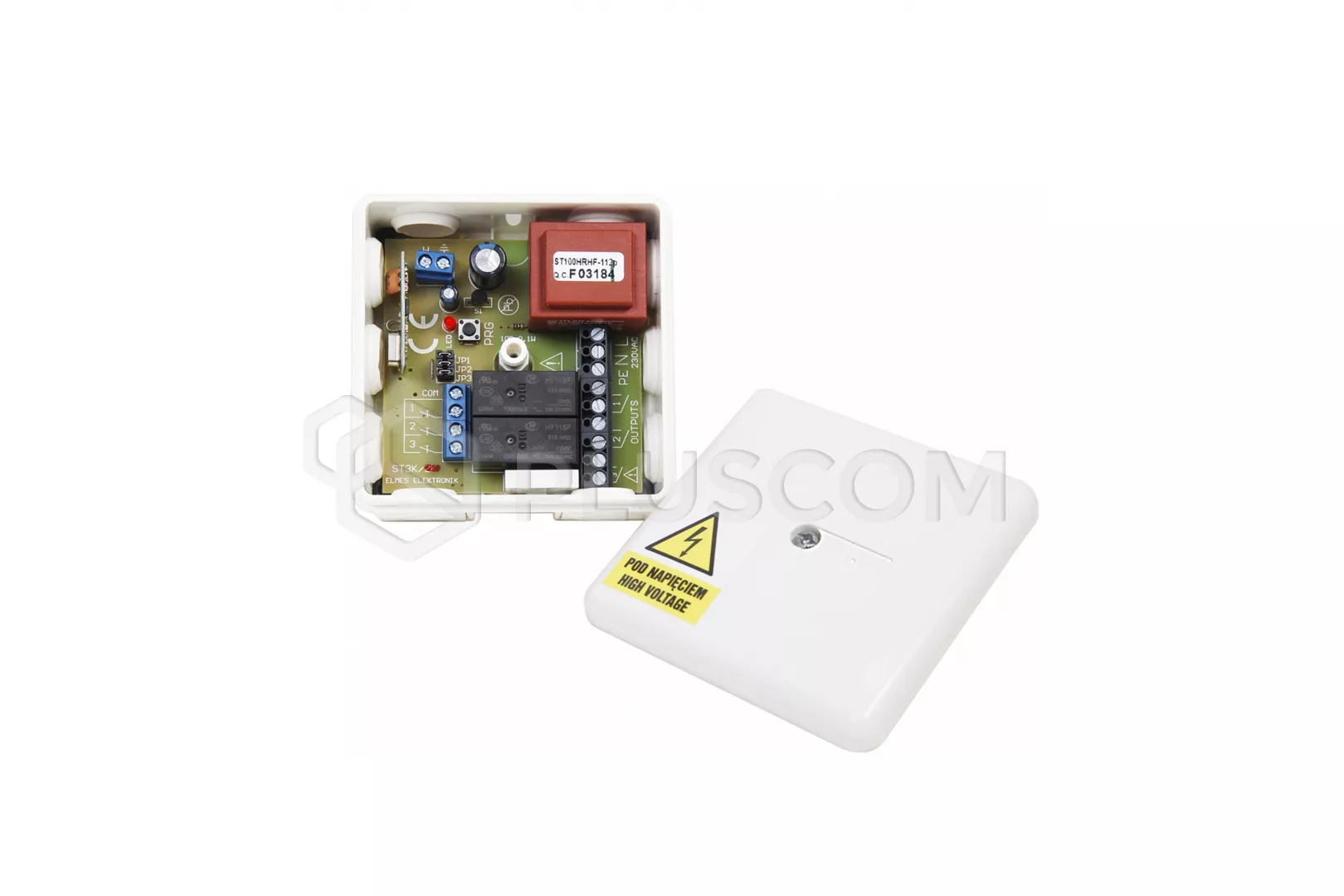

Elmes Klimaanlagensteuerungen ST100AC und ST100ACG

Elmes Klimaanlagensteuerungen ST100AC und ST100ACG

Die Steuerungen sind für die Steuerung der Klimaanlage vorgesehen.
Sie schalten die Klimaanlage aus, wenn mindestens ein Fenster oder eine Tür im Raum geöffnet ist, und schalten die Klimaanlage ein, wenn alle Fenster und Türen im Raum geschlossen sind. Zu diesem Zweck müssen an jedem Fenster und jeder Tür drahtlose magnetische Öffnungs- und Schließdetektoren vom Typ CTX3H oder CTX5H installiert werden.

Die Steuergeräte unterscheiden sich durch die Art des Steuerungsausgangs für die Klimaanlage.
Das Steuergerät ST100AC liefert 230VAC für den Steuerausgang, so dass es direkt an die Stromversorgung der Klimaanlage angeschlossen werden kann. Der Regler ST100ACG hingegen verfügt über einen potentialfreien Ausgang, der galvanisch vom 230V-Netz getrennt ist und einen Kurzschluss oder eine Unterbrechung verursacht. Dieser Ausgang kann an den entsprechenden Steuereingang des Klimagerätes angeschlossen werden, sofern dieses über einen solchen verfügt. Die Steuergeräte sind mit bis zu 16 Meldern kompatibel. Das Gerät verwendet das variable Codesystem KEELOQ.

TECHNISCHE DATEN:

• Stromversorgung des Reglers: 230VAC
• Leistungsaufnahme 2VA
• Ausgang zur Steuerung des Klimageräts: Relais, max. 16A/250VAC
• Funkfrequenz: 433,92MHz
• Betriebstemperaturbereich: -20 bis + 55°C
• Gehäuse mit Schutzart IP56
• Abmessungen: 87x87x39mm
