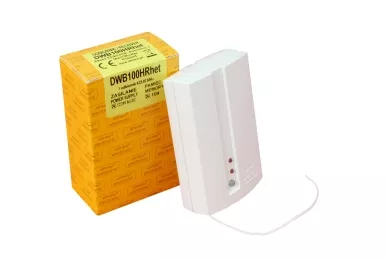

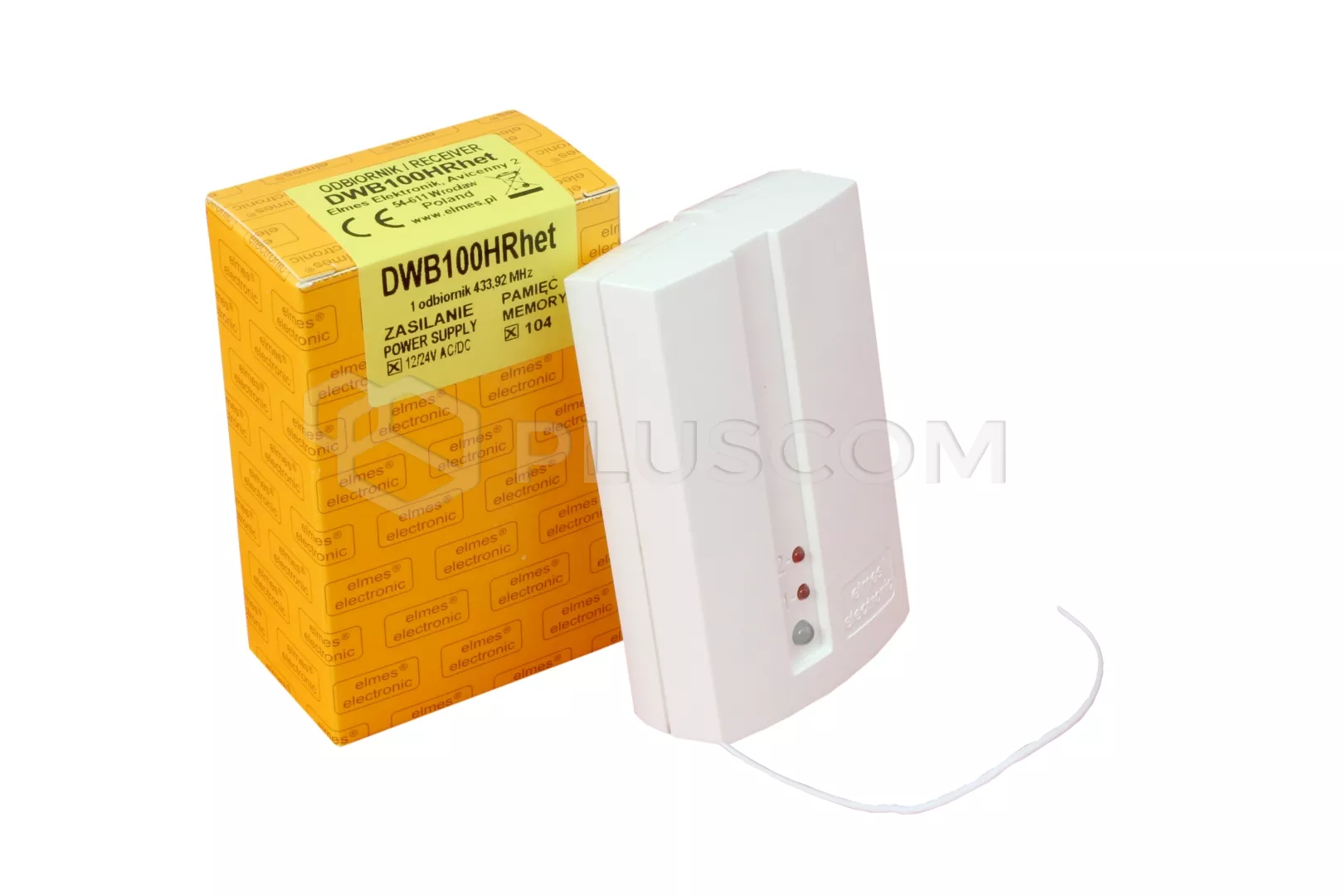

Elmes DWB100HRhet 2-Kanal-Empfänger
ELMES DWB100HR to zweikanalig Superheterodyn-Empfänger mit Relais mit einer Belastbarkeit von bis zu 1 A.
Der Empfänger kann arbeiten mit
mit 104 Fernbedienungen. System
KEELOQ garantiert hohe Sicherheit Verwendung. Bei diesem System wird jedes Mal, wenn eine Taste auf der Fernbedienung gedrückt wird, ein neuer Code generiert und gesendet. Der Empfänger verfolgt diese Änderungen und antwortet nur auf den neuen Code. Einmal verwendete Codes werden nicht mehr akzeptiert. Dadurch wird verhindert, dass abgefangene Codes erneut verwendet werden.
Superheterodyn-Empfänger zeichnet sich durch hohe Empfindlichkeit und hohe Resistenz gegen Funkstörungen aus. Mit diesem Empfängertyp ist es auch möglich, die Empfänger nebeneinander zu betreiben, ohne dass gegenseitige Störungen zu befürchten sind.

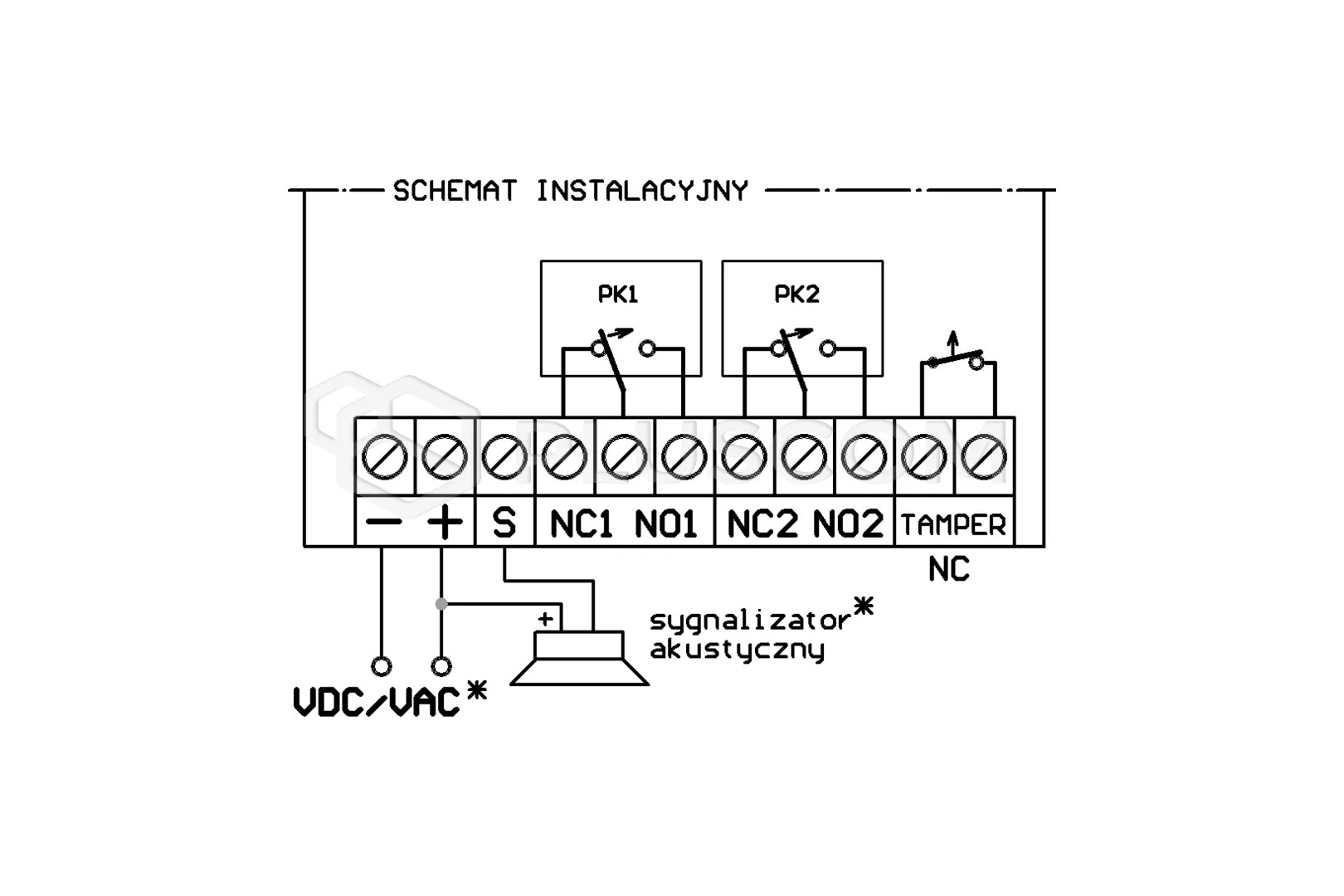

Der Empfänger hat einen Relaisausgangmit dem andere Geräte gesteuert werden können. An der Klemmleiste sind drei Relaiskontakte angeschlossen: Schließer
(NO) und Öffner
(NC) und eine gemeinsame Klemme.
Belastbarkeit des Relais bis zu 1A, 120VAC/30VDC.
Darüber hinaus haben wir
Meldeausgang mit offenem Kollektor (S), an den ein externes akustisches oder optisches Signal angeschlossen werden kann. Eine zweifarbige LED im Empfängergehäuse zeigt zudem den Schaltzustand des Relaisausgangs an.
Wenn wir den Empfänger mit Wechselspannung versorgen, darf der Signalgeber nicht angeschlossen werden.
BETRIEBSARTEN:
- beim Drücken der Fernbedienungstaste schaltet sich der Ausgang für eine bestimmte vorprogrammierte Zeit ein, weiteres Drücken bei eingeschaltetem Ausgang verlängert die Schaltzeit
- der Ausgang kann so lange eingeschaltet werden, wie die Taste der Fernbedienung gedrückt wird
- durch Drücken der Taste Nr. 1 der Fernbedienung wird der Ausgang eingeschaltet, durch Drücken der Taste Nr. 2 wird er ausgeschaltet
- aufeinanderfolgende Betätigungen der Fernbedienungstaste schalten den Ausgang abwechselnd ein und aus
TECHNISCHE PARAMETER:
- Betriebsfrequenz: 433,92 MHz
- KEELOQ® Floating Code System. von Microchip Corp. USA
- Fernbedienungsspeicher: 104
- breiter Stromversorgungsbereich: DC 10-40V AC 19.5-29V
- Betriebstemperatur: -20°C...+ 40°C
- Belastbarkeit des Relaisausgangs: 1A, 120VAC/30VDC
- Betriebsarten des Ausgangs:
- monostabil: Ausgangsaktivierungszeit: von 0,25 s bis 4 Stunden
- bistabil: ein - aus
- S-Ausgang (1A/60V) vom Typ "offener Kollektor"
- Anti-Sabotage-Ausgang zur Anzeige der Gehäuseöffnung, Typ NC
(Kurzschluss bei geschlossenem Gehäuse), verwendet in Alarmsystemen
Der Empfänger verfügt nicht über eine Fernbedienung:
