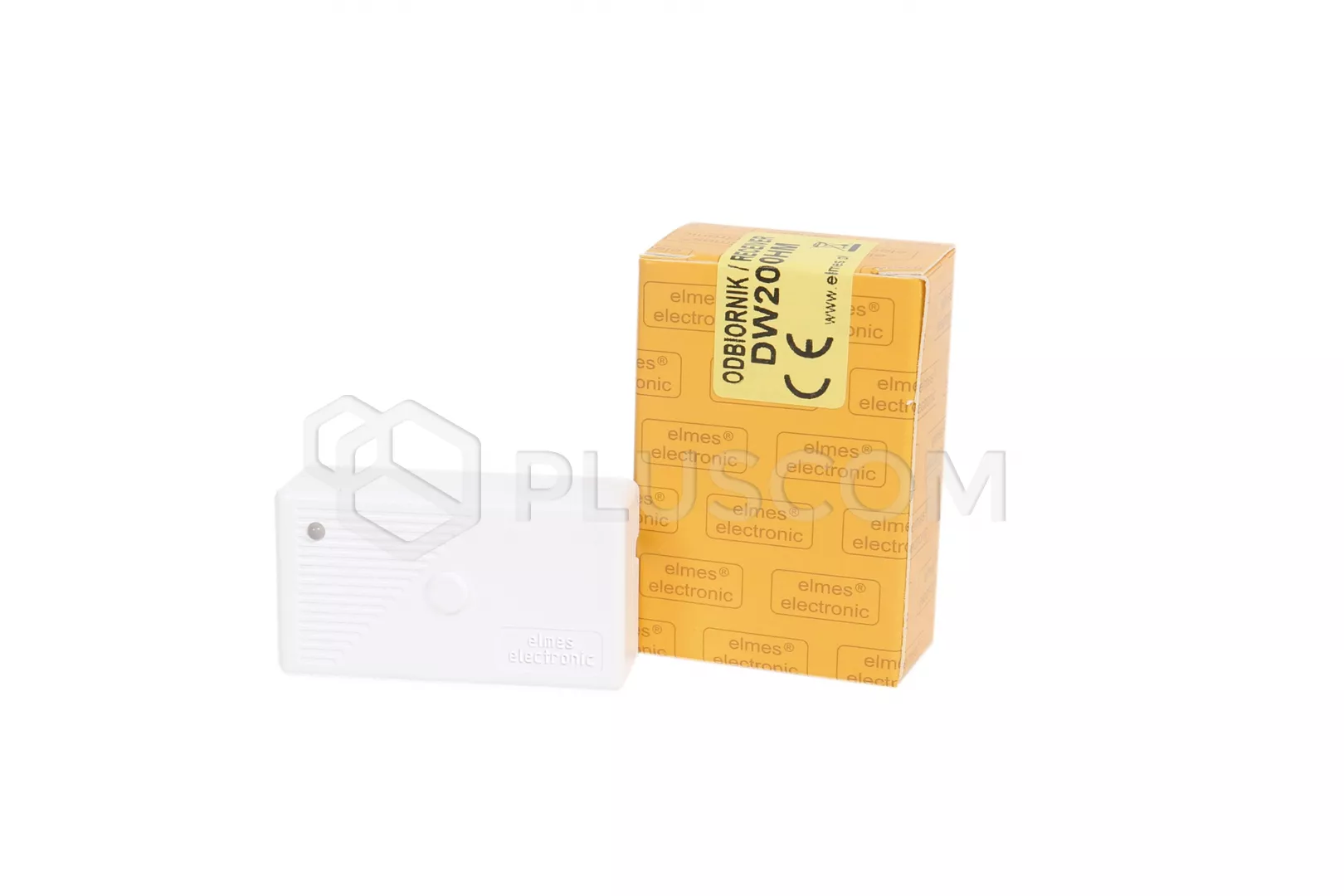

Elmes DW200HMR Zweikanal-Miniaturempfänger

Elmes DW200HMR Miniatur-Zweikanal-Empfänger

Der DW200HMR ist ein Miniaturempfänger, der das variable Codesystem KEELOQ verwendet. Der Empfänger arbeitet mit bis zu 12 (oder 112 Optionen) Elmes-Fernbedienungen im 434MHz-Band der Typen DWM50H, UMB100H, AN200H, DWB100H, DW200H, CH4H, CH4H-200, CH8H oder CH32H. Wenn Sie die 13. (oder 113.) Fernbedienung in den Speicher eingeben, wird die erste usw. gelöscht.

Der Empfänger verfügt über einen Ausgang zur externen akustischen Signalisierung, eine zweifarbige LED zur Anzeige der Umschaltung des ersten Kanals und zwei Relaisausgänge vom Typ NO.

Der "S"-Signalausgang mit offenem Kollektor wird für den Anschluss eines externen Signalgebers verwendet. An diesem Ausgang erscheinen zwei Kurzschlussimpulse gegen Erde, wenn ein beliebiger Kanal eingeschaltet wird, und ein Impuls, wenn er ausgeschaltet wird. Durch Kurzschließen des Jumpers JP2 kann diese Signalisierung für Kanal zwei ausgeschaltet und für Kanal eins eingeschaltet bleiben. Der DW200HM-Empfänger ist ein Zweikanal-Empfänger, kann aber durch Kurzschließen des Jumpers JP1 auf Einkanalbetrieb umgeschaltet werden.
Der "S"-Ausgang darf nicht direkt an die +Spannungsversorgung angeschlossen werden.

TECHNISCHE DATEN: Frequenz: 433.92MHz

• Spannungsversorgung 10..15 VDC/50 mA
• maximale Anzahl von Fernbedienungen: 12 (optional bis zu 112)
• Relaisausgänge: 0,5A/12VAC oder 1A/24VDC
• "S"-Ausgang für Summer: 1A/60V, Typ "offener Kollektor"
• Temp. Betrieb 0 bis + 40°C
