ATTE XCOAX4-SET Aktiver Wandlersatz

ATTE XCOAX4-SET für LAN + PoE Übertragung über 100Mbps Koax, Reichweite bis zu 1000m

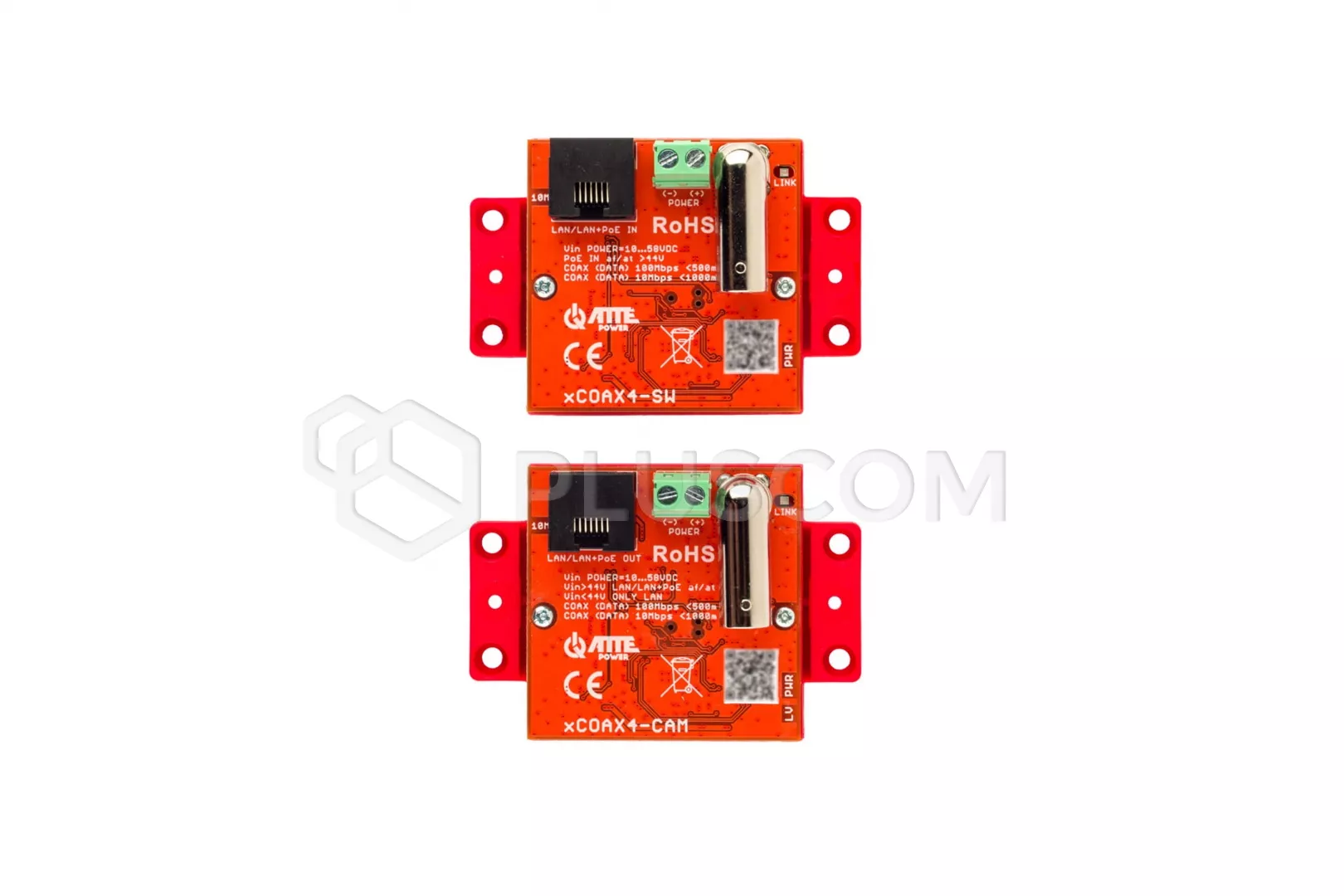

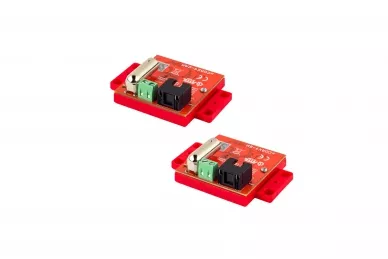

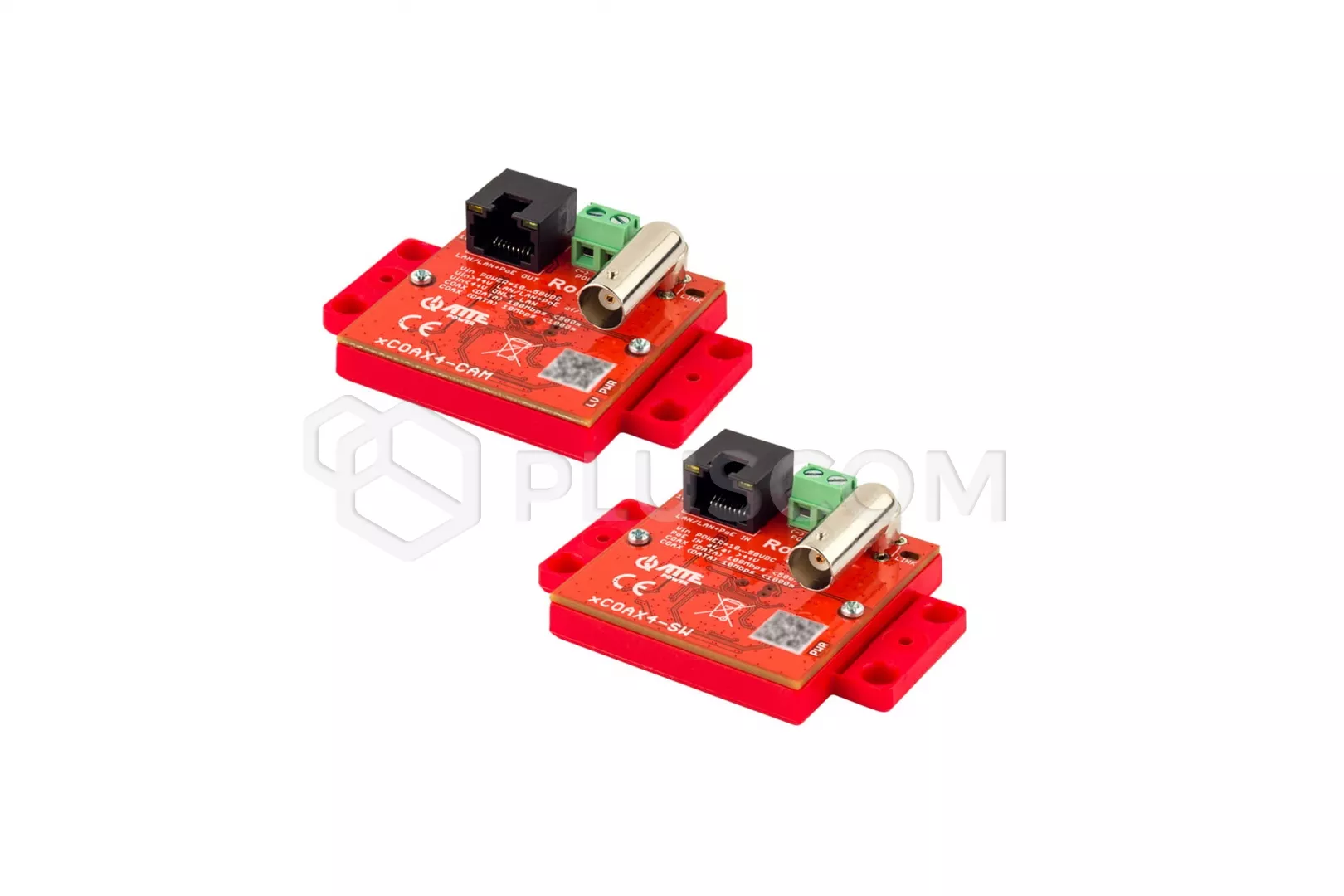

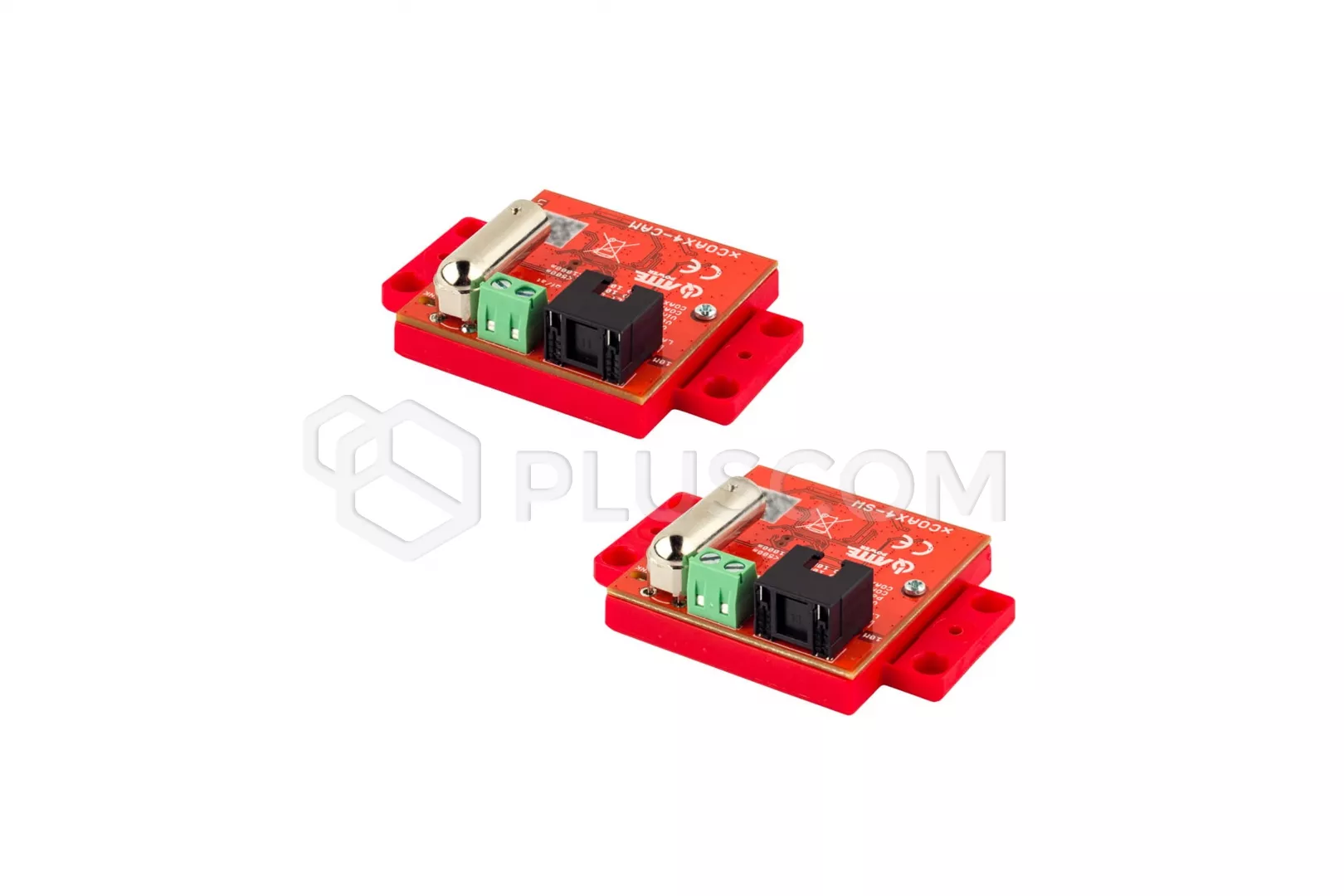

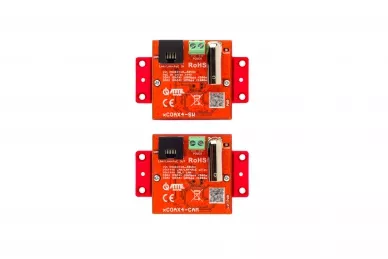

Das Set besteht aus:

• xCOAX4-SW
• xCOAX4-CAM

Der xCOAX4-SET ist ein Satz aktiver Konverter für die Übertragung von Ethernet-Daten und PoE-Strom über das typische Koaxialkabel, das in der analogen Überwachung verwendet wird.
Die Geräte können optional über POWER-Schraubanschlüsse mit Strom versorgt werden. Für eine korrekte Stromversorgung der PoE-Empfänger muss die Spannung höher als 44V DC sein. Bei der Stromversorgung über die Schraubanschlüsse mit 55 V DC erhöht sich die am PoE-Anschluss verfügbare Ausgangsleistung auf 60 W.
Das Gerät hat eine sehr kleine Grundfläche, wodurch es leicht in kleine Räume integriert werden kann, z. B. Das Gerät hat eine sehr geringe Größe, wodurch es leicht in kleinen Räumen installiert werden kann, z. B. in einem Kamerasockel oder einer Installationsbox.

Maximale Entfernung für Datenübertragung und PoE-Stromversorgung ist abhängig von der Länge und dem Querschnitt der verwendeten Kabel sowie der Qualität der verwendeten BNC-Stecker. Das Vorhandensein von anderen Kabeln in der Kabeltrasse und zusätzliche Zwischenverbindungen haben einen großen Einfluss auf die Übertragungsstabilität.
Die maximale Länge eines Koaxialkabels beträgt 1000 m. Bei schlechter Kabelqualität kann die Übertragungsgeschwindigkeit auf 10Mbps reduziert werden, was durch eine LED am Gehäuse signalisiert wird.

Das xCOAX4-SET ermöglicht die Installation von PoE-IP-Kameras an Orten, an denen der Austausch der vorhandenen Koaxialverkabelung unmöglich oder unwirtschaftlich ist. Das xCOAX4-SW Modul wird über einen beliebigen PoE-Switch (RJ45 Port) mit Strom versorgt und ermöglicht über das Koaxialkabel eine bidirektionale Netzwerkkommunikation und Stromversorgung des xCOAX4-CAM Moduls. An den RJ45-Port des xCOAX4-CAM-Moduls am Ende der Leitung kann eine IP-Kamera oder ein beliebiges Netzwerkgerät angeschlossen werden.

KEY FEATURES:

• Übertragungsreichweite über Koaxialkabel bis zu 1000m bei 10/100Mbps
• Miniaturdesign ermöglicht den Einbau in die Kamerabasis
• Stromversorgung über 802.3at/af PoE Switch, PoE PASSIVE (xCOAX4-SW) und über 10-58VDC Schraubanschlüsse möglich
• Störfestigkeit und Watchdog-Funktion im COAX-Pfad
• bis zu 40W Gesamtleistung
• klare optische Anzeige des Leistungs- und Datenübertragungsstatus
• sehr geringe Leistungsaufnahme (< 1,35 W)
• einfache und schnelle Inbetriebnahme ohne Konfiguration von Parametern

TECHNISCHE DATEN:

• Gesamtzahl der Anschlüsse: 2 PoE-Anschluss, 2 BNC-Anschluss (weiblich)
• PoE IN-Anschluss: LAN/LAN + PoE IN 802.3af/at, PoE passiv
• PoE OUT-Anschlüsse: LAN/LAN + PoE OUT 802.3af/at/bt60
• 10/100Mbps LAN-Anschlüsse: LAN/LAN + PoE IN, LAN/LAN + PoE OUT
• 10/100Mbps LAN + PoE OUT-Anschlüsse: LAN/LAN + PoE OUT
• Eingangsspannung: 10 ... 58 V
• PoE-Ausgangsspannung: Vout = Vin (44... 58 V)
• Maximale Ausgangsleistung vom Port: LAN/LAN + PoE OUT - 60 W
• Leistungsaufnahme: 1,35 W (voller Pfad)
• Steuerung der Ausgangsleistung: Autonegotiation
• Überspannungsschutz: LAN- und BNC-Anschlüsse
• Überlastungsschutz: xCOAX4-SW - Kurzschlussschutz mit Auto-Recovery
• Länge des Koaxialkabels: 1000m - xCOAX4-SW bis xCOAX4-CAM
• Signalisierung des koaxialen Pfades: LED LINK am BNC-Anschluss (grün) - Link und Datenübertragung im COAX-Pfad.
• Signalisierung der Spannungsversorgung: LED PWR - Spannungsversorgung vorhanden
• PoE-Anzeige: LED RJ45-Anschluss (gelb) - Vorhandensein der PoE-Stromversorgung
• Anzeige der Übertragung: LED RJ45-Anschluss (grün) - Verbindung und Datenübertragung
• LAN-Bandbreitensignalisierung: LED 10Mb - LAN-Übertragung im XCOAX-Pfad mit 10Mbps
• Niederspannungs-Signalisierung: LED LV-NiederspannungssignalisierungSchutzart: IP20
• Gehäusekonstruktion: Universeller Montagesockel
• Montage: Montagestifte, zusätzliche Adapter für TH-35 und RACK-Schiene erhältlich
• Betriebstemperaturbereich: -25°C ... +65°C
• Abmessungen: 51(73) x 51 x 23 mm
• Gewicht: 0,06 kg
