ETH10-2wire-SET LAN-Übertragungsset 10Mbps + PoE auf 2 Drähten bis zu 1000m

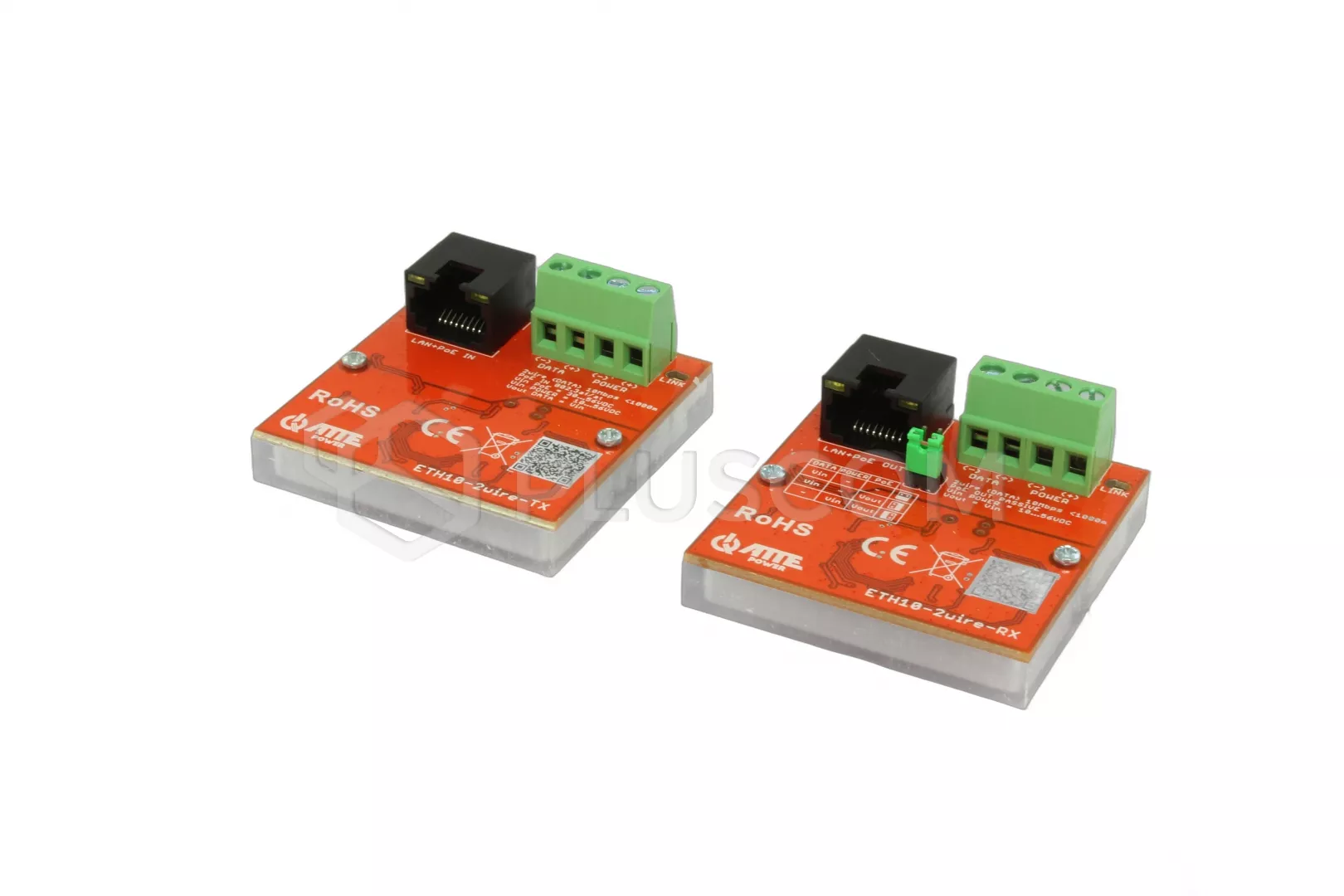

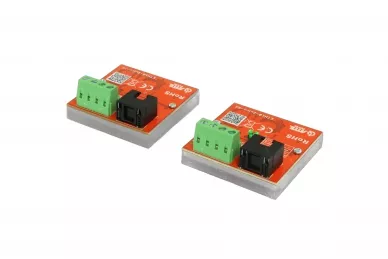

Das ETH10-2wire-SET ist ein Satz aktiver Konverter für die Ethernet-Daten- und PoE-Stromübertragung über 2 Drähte, z.B. ein Twisted-Pair UTP-Kabel. Die Geräte ermöglichen die Installation von Kameras oder anderen IP PoE-Geräten an Orten, an denen der Austausch der bestehenden Verkabelung unmöglich oder unwirtschaftlich ist.

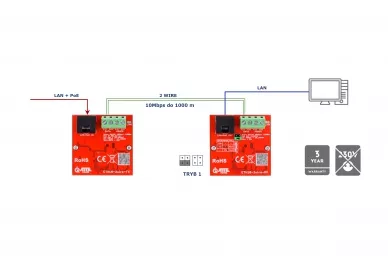

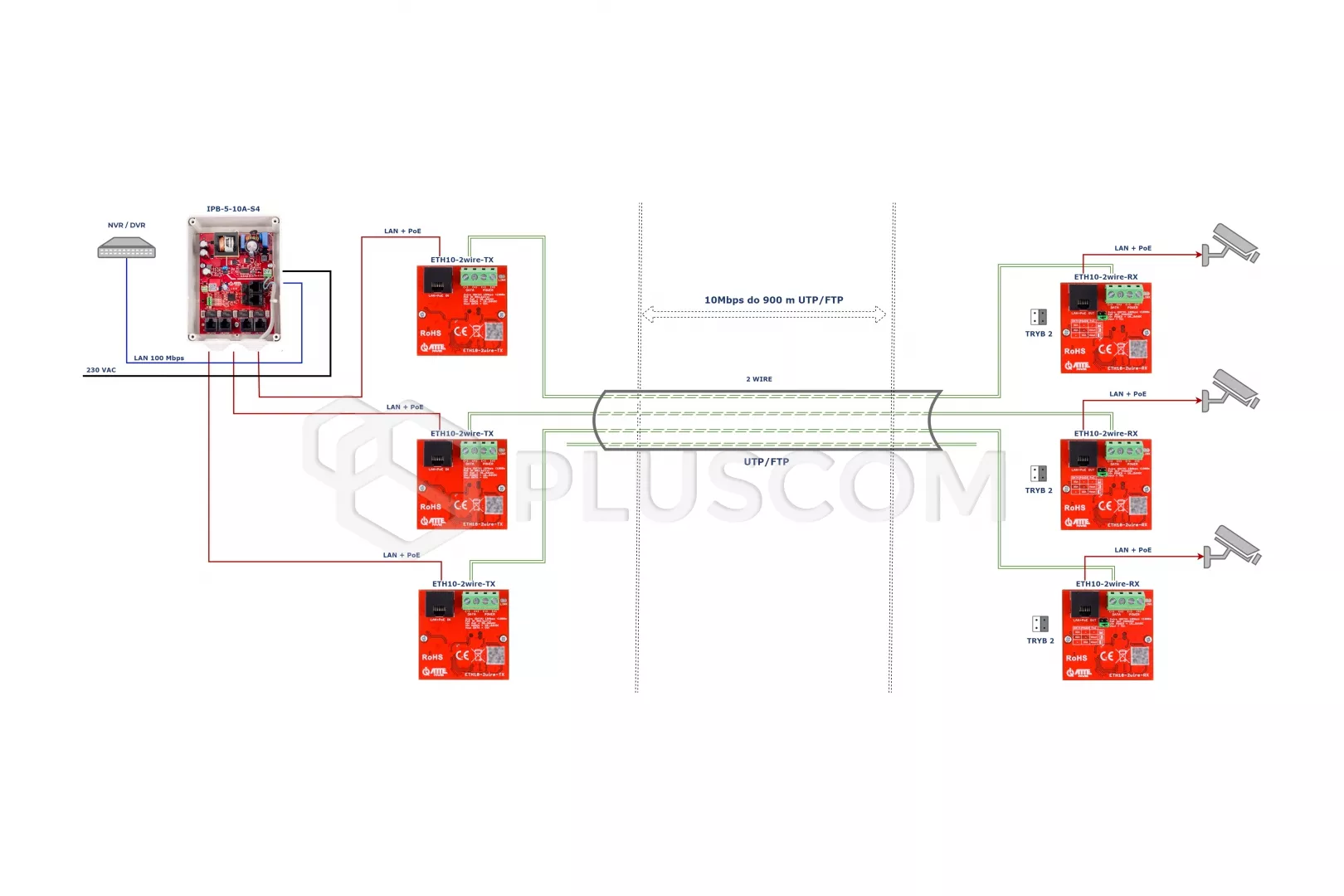

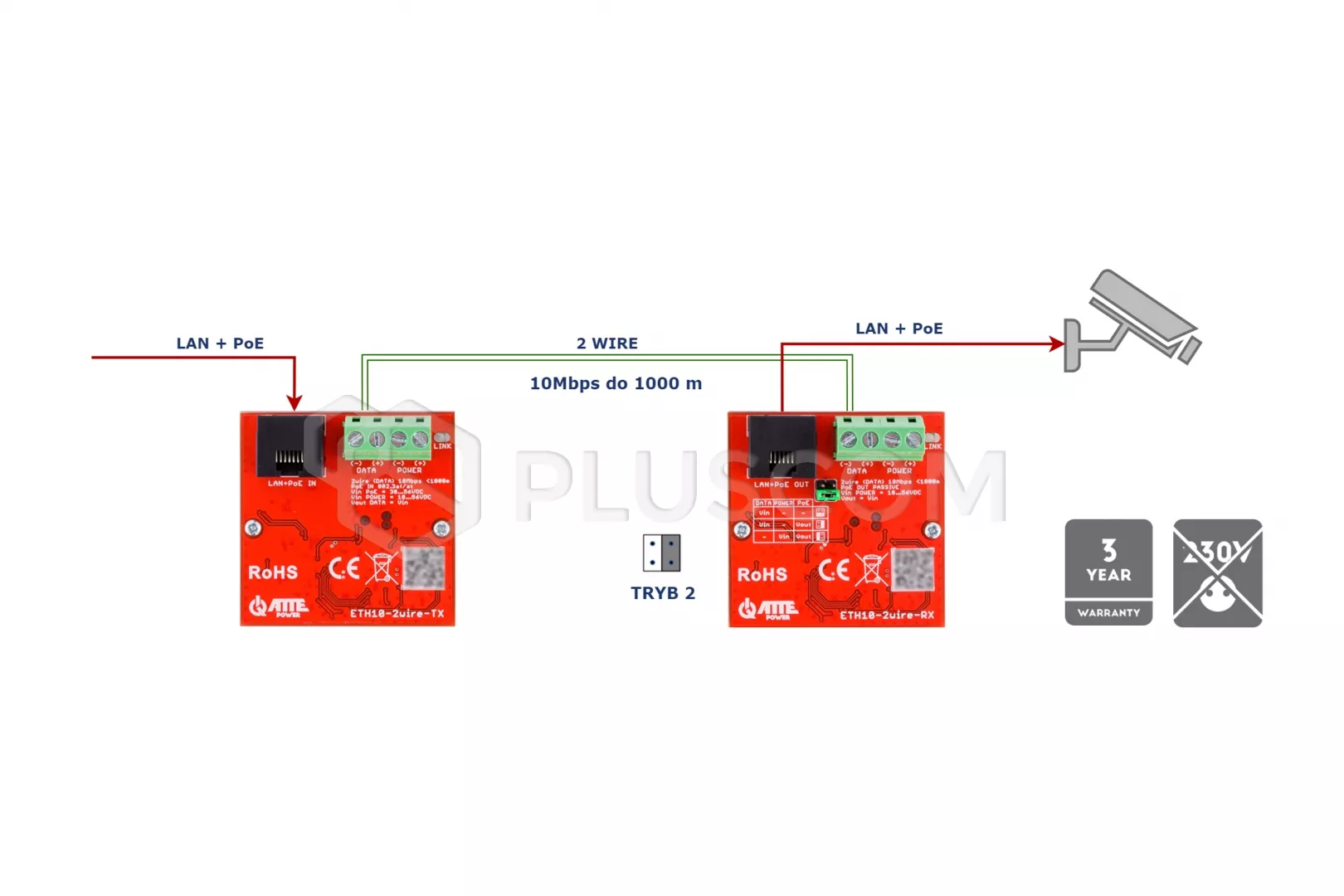

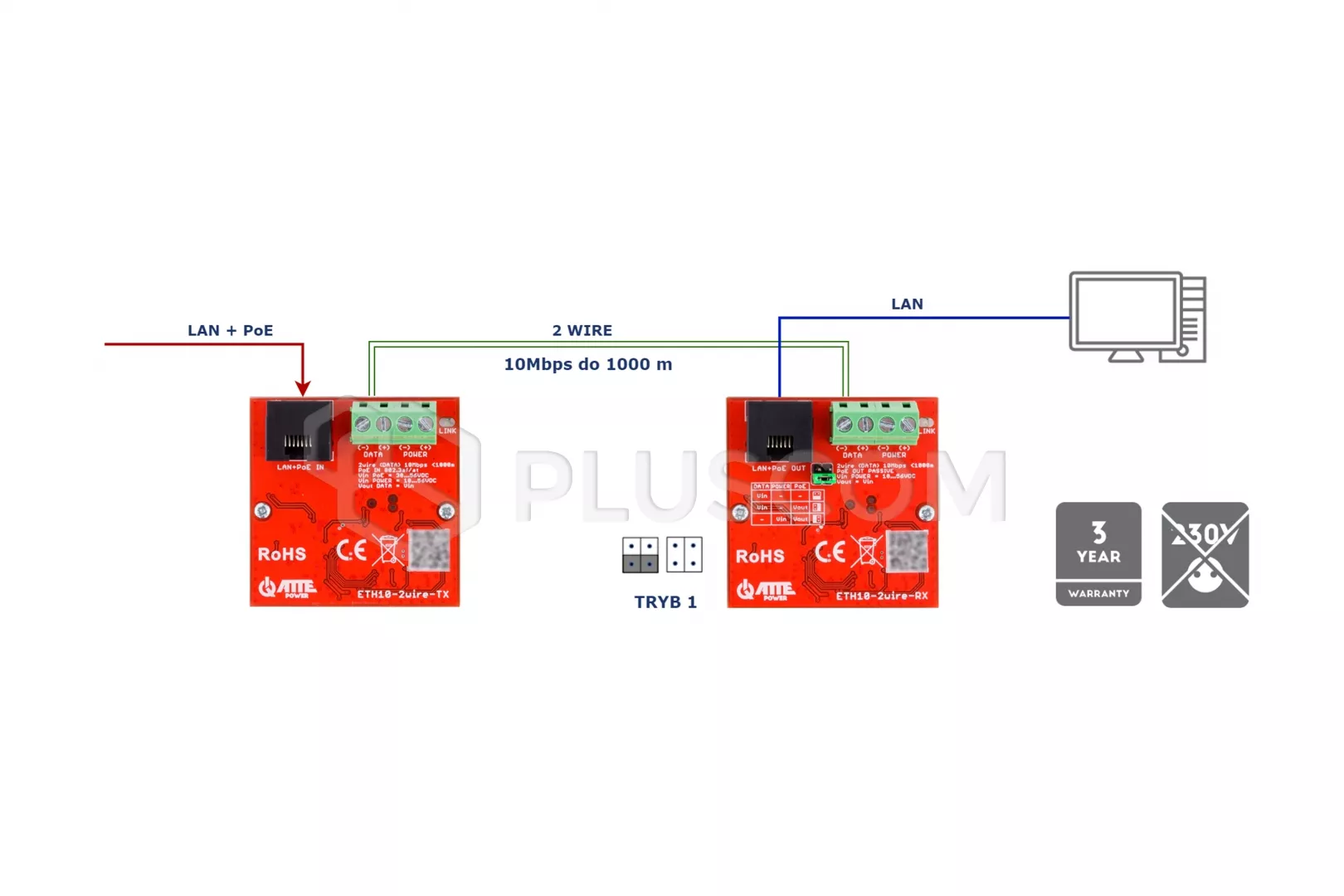

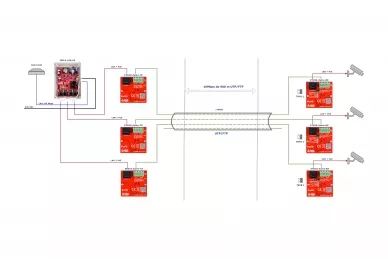

Das ETH10-2wire-TX-Modul wird von einem beliebigen PoE-Switch (RJ45-Port) mit Strom versorgt und ermöglicht dann über zwei Kabel die bidirektionale Netzwerkkommunikation und Stromversorgung des ETH10-2wire-RX-Moduls zusammen mit der PoE-Kamera. Die Geräte können optional über POWER-Schraubanschlüsse mit Strom versorgt werden. Die maximale Kabellänge im 2wire Pfad beträgt 1000m. Eine Kamera oder ein anderer PoE-Empfänger kann an den RJ45-Port des ETH10-2wire-RX-Moduls am Ende der Leitung angeschlossen werden.

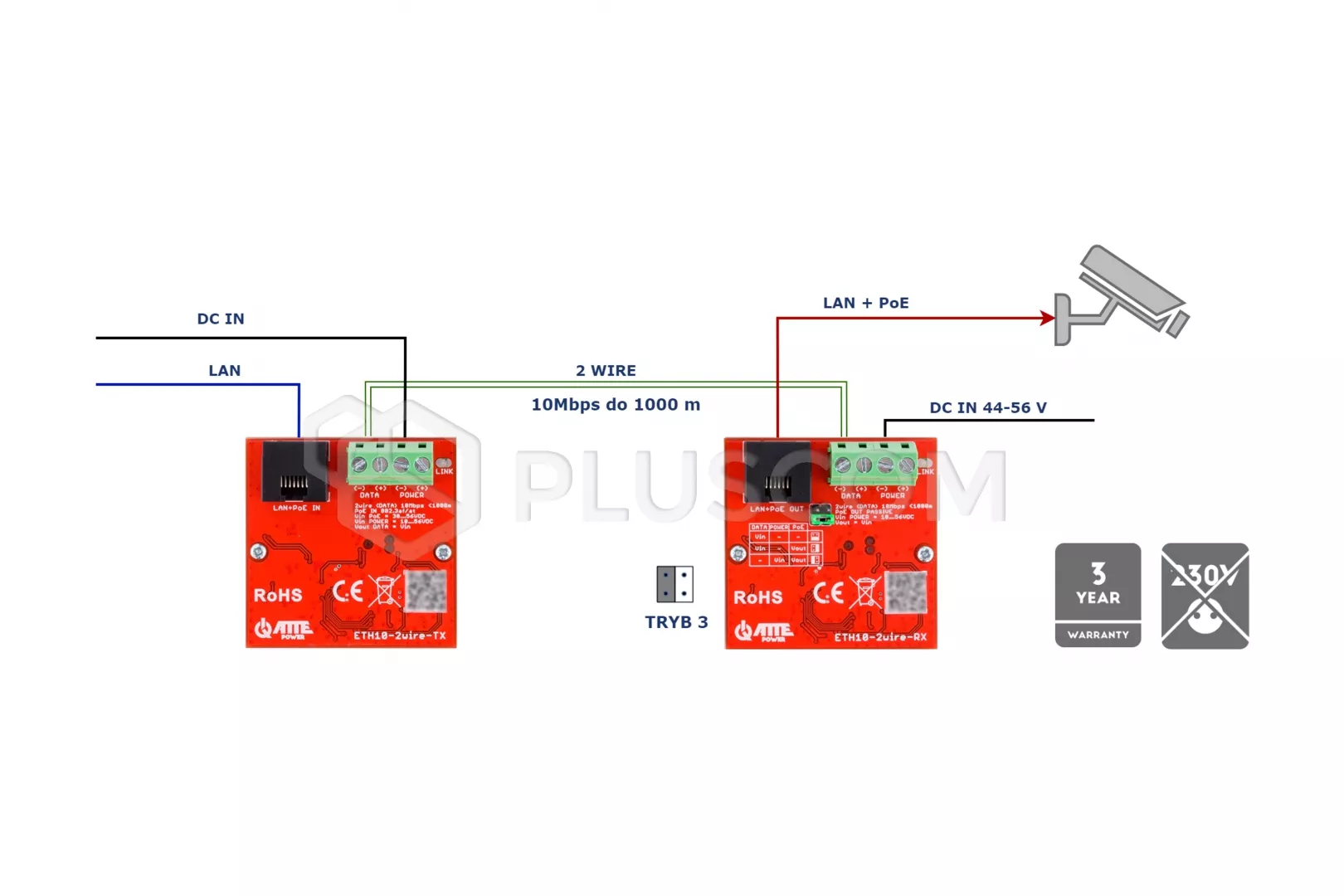

Je nach gewählter Betriebsart der Konverter kann die Stromversorgung der Konverter und der daran angeschlossenen Geräte auf verschiedene Weise realisiert werden. PoE-Stromversorgung oder über eine externe Stromversorgung. Sowohl von der ETH10-2wire-TX Senderseite als auch von der ETH10-2wire-RX Empfängerseite. Das Gerät hat eine sehr kleine Grundfläche, wodurch es leicht in kleine Räume integriert werden kann, z.B. Die geringe Größe des Geräts ermöglicht eine einfache Installation in kleinen Räumen, z.B. in einem Kamerasockel oder einer Installationsbox.

Am bequemsten lässt es sich mit speziellen Gehäusen und Montageplatten der ABOX-Serie montieren, die mit einer Systembohrung im 10,8-mm-Raster ausgestattet sind. Mit dieser Systemlösung können die ausgewählten Geräte vertikal oder horizontal in jeder der Bohrungen des Gehäuses oder der Montageplatte montiert werden. Mit einem zusätzlichen Adapter kann das Gerät auch auf einer TH-35-Schiene montiert werden.

Das Gehäuse ermöglicht mehrere Montagearten:
  • mit Hilfe von Befestigungsstiften auf einem Raster 10.8, das in allen ABOX-Gehäusen vorhanden ist
  • durch Verschraubung mit zusätzlichen Löchern auf jeder ebenen Fläche
  • mit Hilfe der Montageplatte ADD-RACK2U1 oder ADD-RACK2U2
  • mit zusätzlichen Klammern auf der TH35-Schiene (DIN) ADD-TH35

TECHNISCHE DATEN:
  • Gesamtzahl der Anschlüsse: 2 PoE-Ports, 2 Schraubklemmen
  • PoE IN-Anschluss: LAN + PoE IN-Anschluss
  • PoE OUT-Anschlüsse: LAN + PoE OUT
  • LAN 10/100Mbps-Anschlüsse: LAN + PoE IN, LAN + PoE OUT
  • Eingangsspannung: Vin PoE - 30 ... 56 V, Vin Power - 10 ... 56 V
  • PoE-Ausgangsspannung: VoutDATA = Vin, Vout = Vin
  • Leistungsaufnahme: 1,35 W (gesamte Schaltung)
  • Steuerung der Ausgangsleistung: Jumper - Konfiguration im Handbuch und am Gerät
  • Überspannungsschutz: LAN und DATA
  • Überlastschutz: LAN + PoE IN - 0,6 A Überlastschutz
  • 2WIRE Pfad Kabellänge: < 1000m - 2 einzelne verdrillte Kabelpaare
  • 2wire path Signalisierung: LED LINK (grün) - Link und Datenübertragung im 2wire path
  • Stromanzeige: RJ45-Port-LED (gelb) - Strom vorhanden
  • Signalisierung der Übertragung: LED RJ45-Port (grün) - Verbindung und Datenübertragung im LAN-Pfad
  • Betriebstemperaturbereich: -25°C ... +65°C
  • Schutzart: IP20
  • Abmessungen: 51 x 51 x 22 mm
  • Gewicht: 0,05 kg
