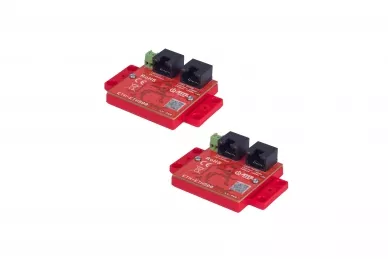

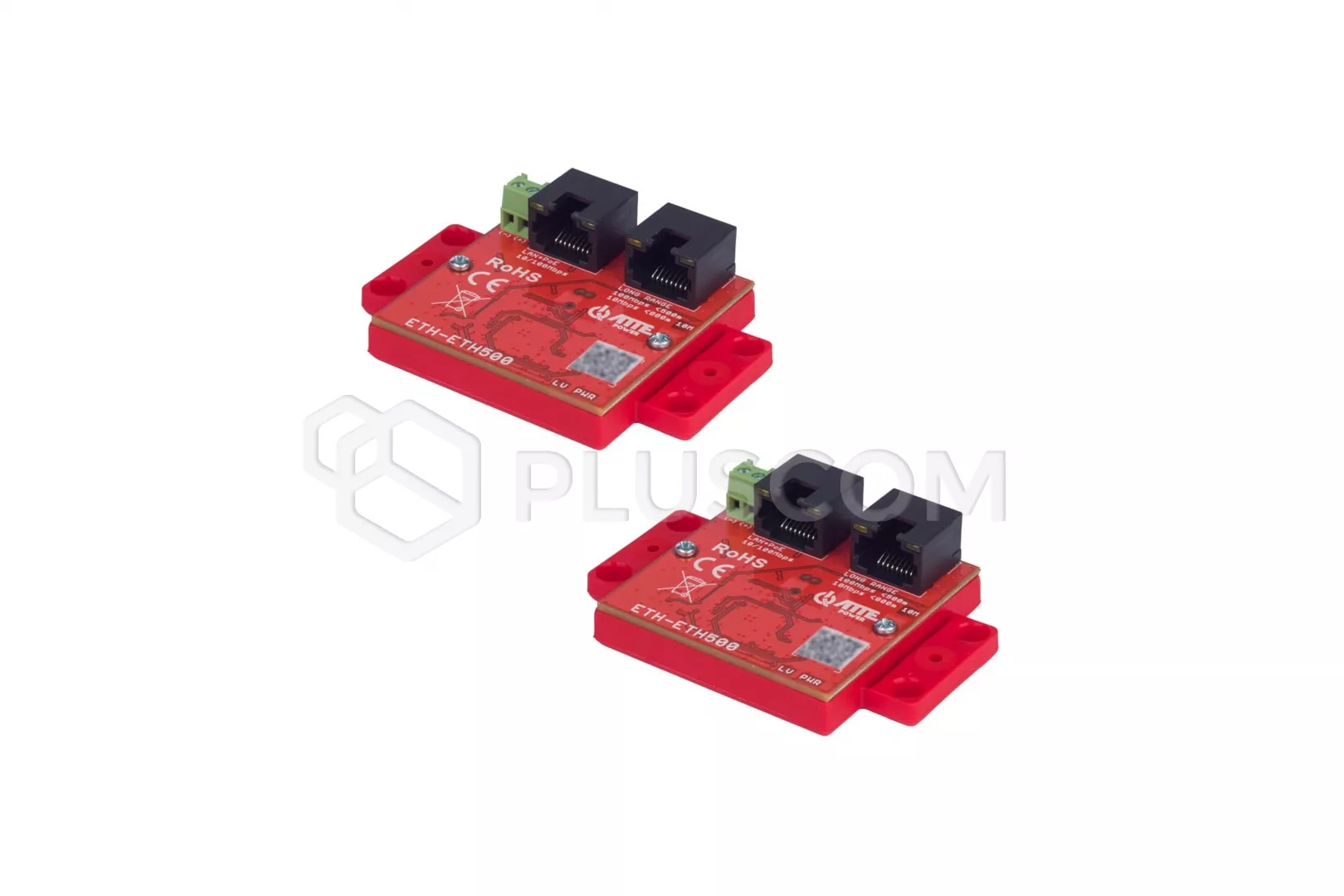

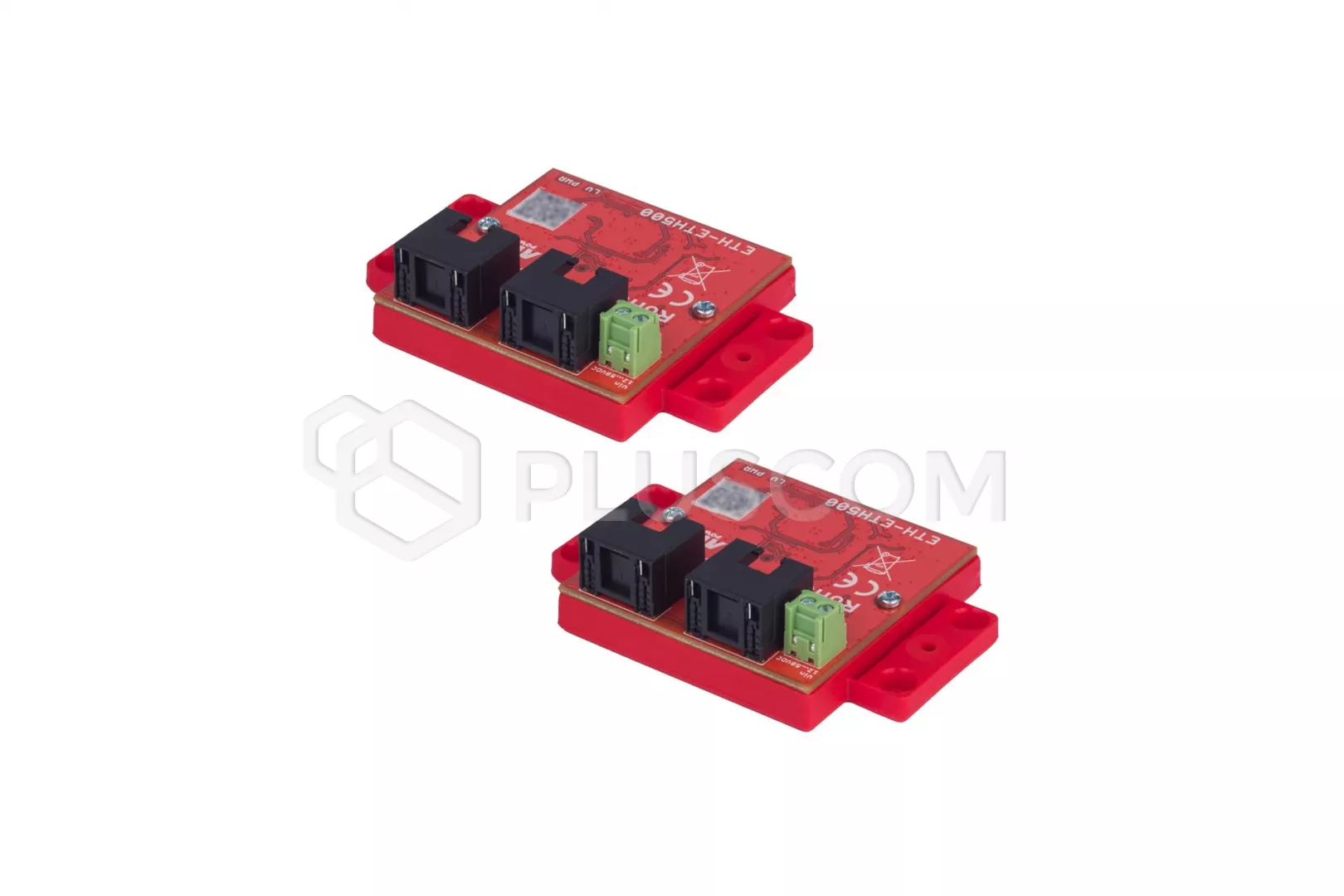

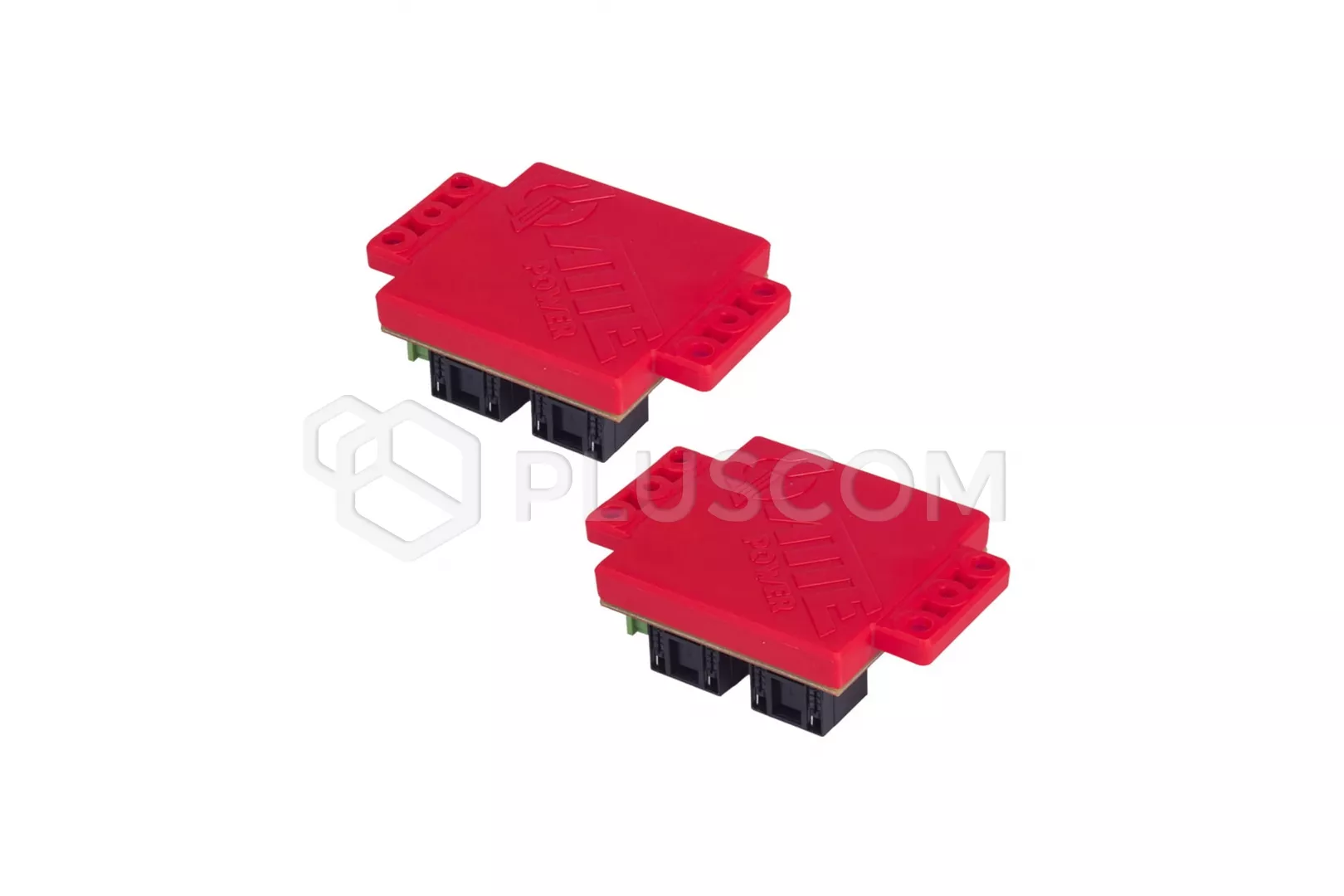

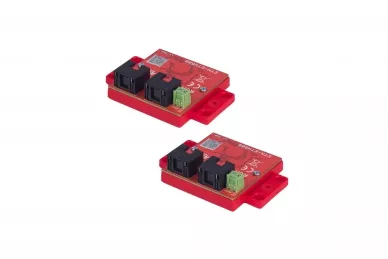

ATTE ETH-ETH500-SET LAN+PoE Range Extender bis zu 800m
Das ETH-ETH500-SET ist ein Set aus zwei Konvertern zur Erweiterung der Reichweite eines LAN mit POE. Es wird zwischen einem beliebigen PoE-Switch und einer PoE-gespeisten IP-Kamera installiert und vergrößert die Netzwerkreichweite auf bis zu 800 m mit einem Standard-UTP-Kabel.
Die Geräte ermöglichen die Installation von Kameras oder anderen PoE-IP-Geräten an abgelegenen Orten, an denen die Installation einer zusätzlichen Verkabelung unmöglich oder unwirtschaftlich ist.
Die Verwendung des ETH-ETH500-SET erleichtert die Modernisierung bestehender Fernsehsysteme, die auf analogen Kameras mit UTP-Verkabelung von mehr als 100 m basieren, wo es nicht möglich ist, Standard-Netzwerkgeräte zu installieren.
Hauptmerkmale:
- überträgt Ethernet- und PoE-Daten über Standard-UTP-Kabel
- erweitert die Ethernet+PoE-Reichweite auf bis zu 800 m bei 10 Mbps oder 500 m bei 100 Mbps über UTP-Kabel
- die Verwendung des ETH-ETH500SET hat keinen Einfluss auf die Identifikation des PoE-Empfängers im Power Switch
- voller 10/100 Mbps-Durchsatz
- symmetrischer Durchsatz gewährleistet gleichmäßigen Up- und Download
- automatische Auswahl der maximalen Bandbreite
- kompatibel mit allen wichtigen IEEE PoE-Standards und Netzwerkprotokollen für UDP, TCP/IP, HTTP/HTTP
- LED-Anzeigen bestätigen den Betriebsstatus
- in Kombination mit den Gehäusen der ABOX-Serie volle Übereinstimmung mit den Umweltanforderungen (Umgebungstemperatur, Feuchtigkeit mit Kondensation, Hoch-/Niederspannungsbedingungen und Schutz vor transienten Spannungen)
- erweiterte Betriebstemperatur von -25°C bis +65°C
Das ETH-ETH500-Modul kann über jeden PoE-Switch (RJ45-Port) mit Strom versorgt werden. Die ETH-ETH500-Module werden dann per UTP-Kabel über die LONG RANGE-Ports angeschlossen. Die maximale Kabellänge im LONG RANGE-Pfad beträgt 800 m. Die Verbindung zwischen den ETH-ETH500-Modulen ermöglicht eine bidirektionale Netzwerkkommunikation und PoE-Stromversorgung.
Die Geräte können optional über POWER-Schraubanschlüsse mit Strom versorgt werden. In diesem Fall müssen sie auf beiden Seiten der LONG RANGE-Strecke unabhängig voneinander mit Strom versorgt werden.
Am RJ45-Port der ETH-ETH500 kann am Ende der Leitung eine Kamera oder ein anderer PoE-Empfänger angeschlossen werden. Sobald der PoE-Empfänger im Netzschalter korrekt erkannt wird, werden alle Geräte mit Strom versorgt und eine Verbindung über die gesamte Strecke hergestellt.
Anwendung
- Aufrüstung bestehender analoger CCTV-Installationen auf Ethernet-basierte Systeme
- Bau von CCTV-Anlagen für Photovoltaik-Farmen, Spiel- und Erholungsplätze, Stadtparks
- Überwachung von Baustellen, bei denen mit begrenztem Budget eine Installation in einem großen Bereich vorgenommen werden muss. Niedrige Kosten für die Verkabelung bei gleichzeitiger Aufrechterhaltung der Nutzungssicherheit in Bereichen, die häufig Schäden ausgesetzt sind
TECHNISCHE DATEN:
- Gesamtzahl der Anschlüsse: 4 PoE-Port, 2 Schraubleisten
- PoE IN/OUT-Anschlüsse: LAN + PoE
- 10/100Mbps LAN-Anschlüsse: LAN + PoE, LAN + PoE LONG RANGE
- LAN-Anschlüsse mit großer Reichweite: LAN + PoE LONG RANGE
- Eingangsspannung: Vin PoE - 44 ... 58 V, Vin - 12 ... 58 V
- PoE-Ausgangsspannung: Vout = Vin
- Leistungsaufnahme: 1,35 W (voller Stromkreis)
- Kabellänge für Long Range Path:
- < 250m - UTP 100 Mbps Maximale Leistung 50 W PoE
- < 500m - UTP 100 Mbps Maximale Leistung 25W PoE
- 800 m - UTP 10 Mbit/s Maximale Leistung 15 W PoE
- LAN-Bandbreiten-Signalisierung: LED 10Mb - LAN-Übertragung im LONG RANGE-Pfad mit 10Mbps
- Leistungsanzeige: LED PWR (weiß) - Stromversorgung vorhanden
- PoE-Anzeige: LED RJ45 Port (gelb) - Vorhandensein der PoE-Stromversorgung
- Übertragungsanzeige: LED RJ45-Anschluss (grün) - Verbindung und Datenübertragung im LAN-Pfad
- Gehäusedesign: Universeller Montagesockel
- Montage: Montagebolzen, zusätzliche Adapter für TH-35 und RACK-Schiene erhältlich
- Schutzart: IP20
- Betriebstemperaturbereich: -25°C...+65°C

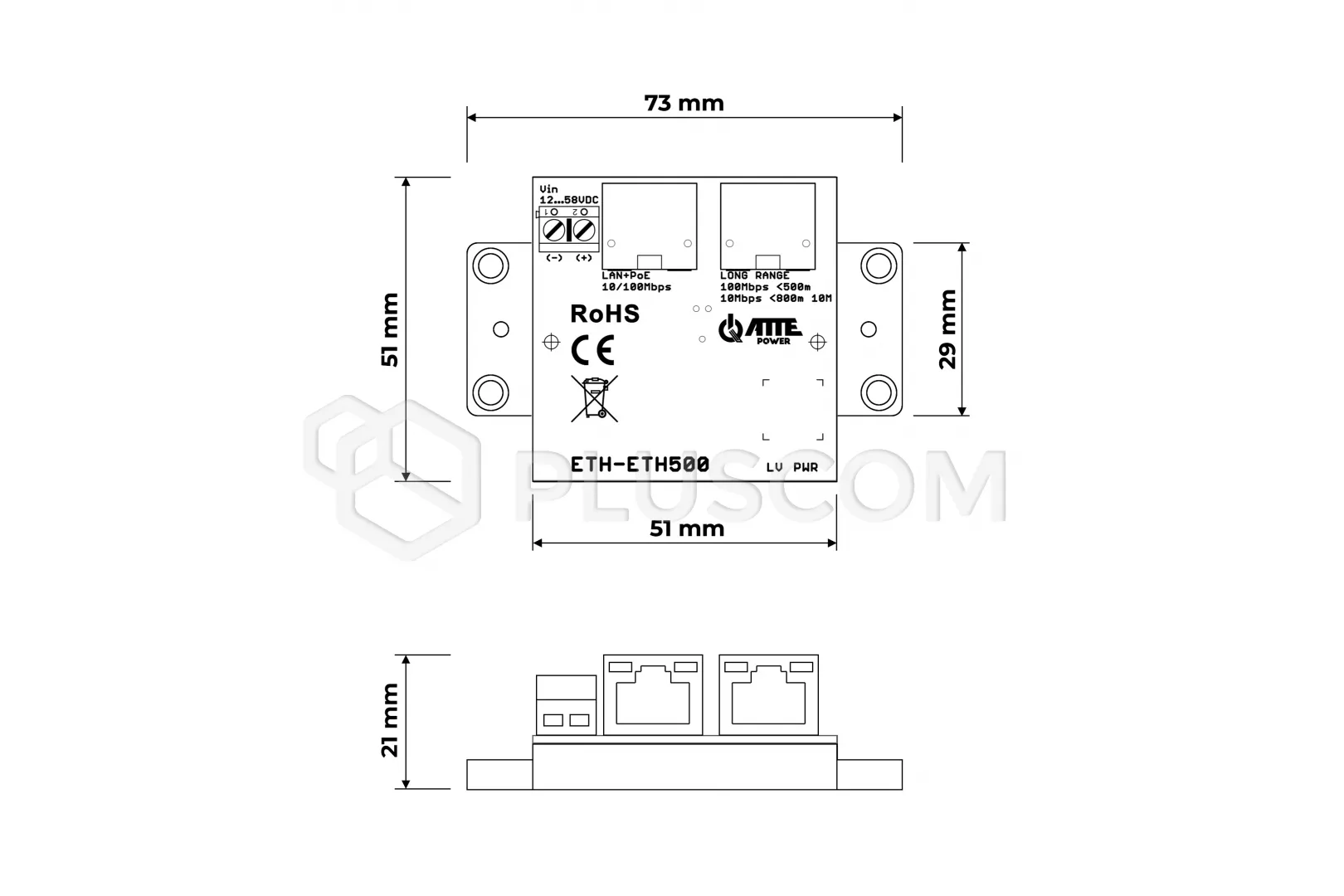

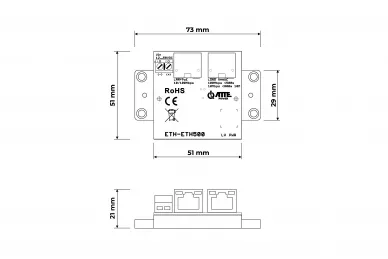

- Abmessungen: 51(73) x 51 x 21 mm
- Gewicht: 0,026 kg
