Atte ETH-2wire-SET Satz aktiver Wandler

Atte ETH-2wire-SET für LAN + PoE Übertragung über 2 100Mbps Kabel bis zu 300m

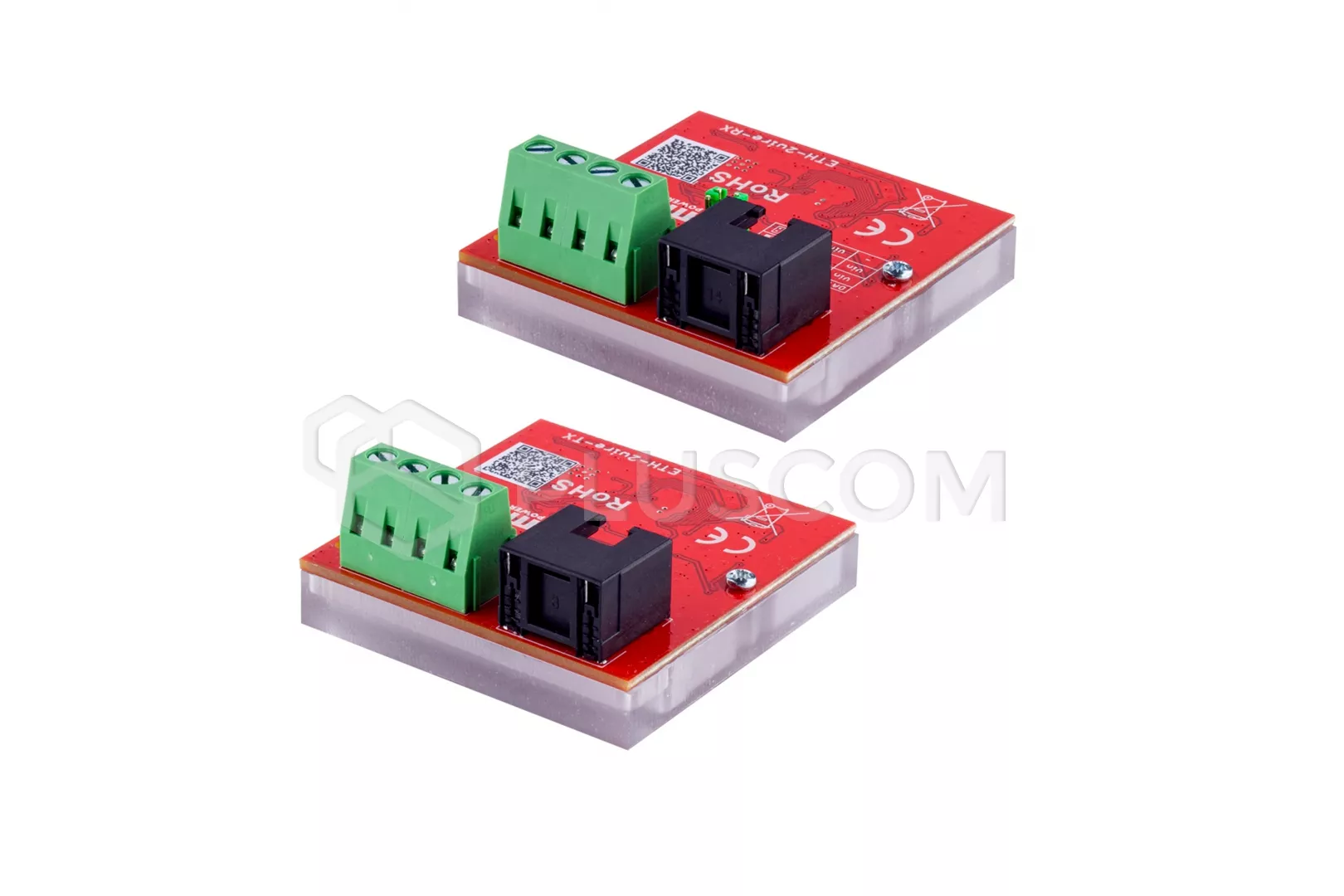

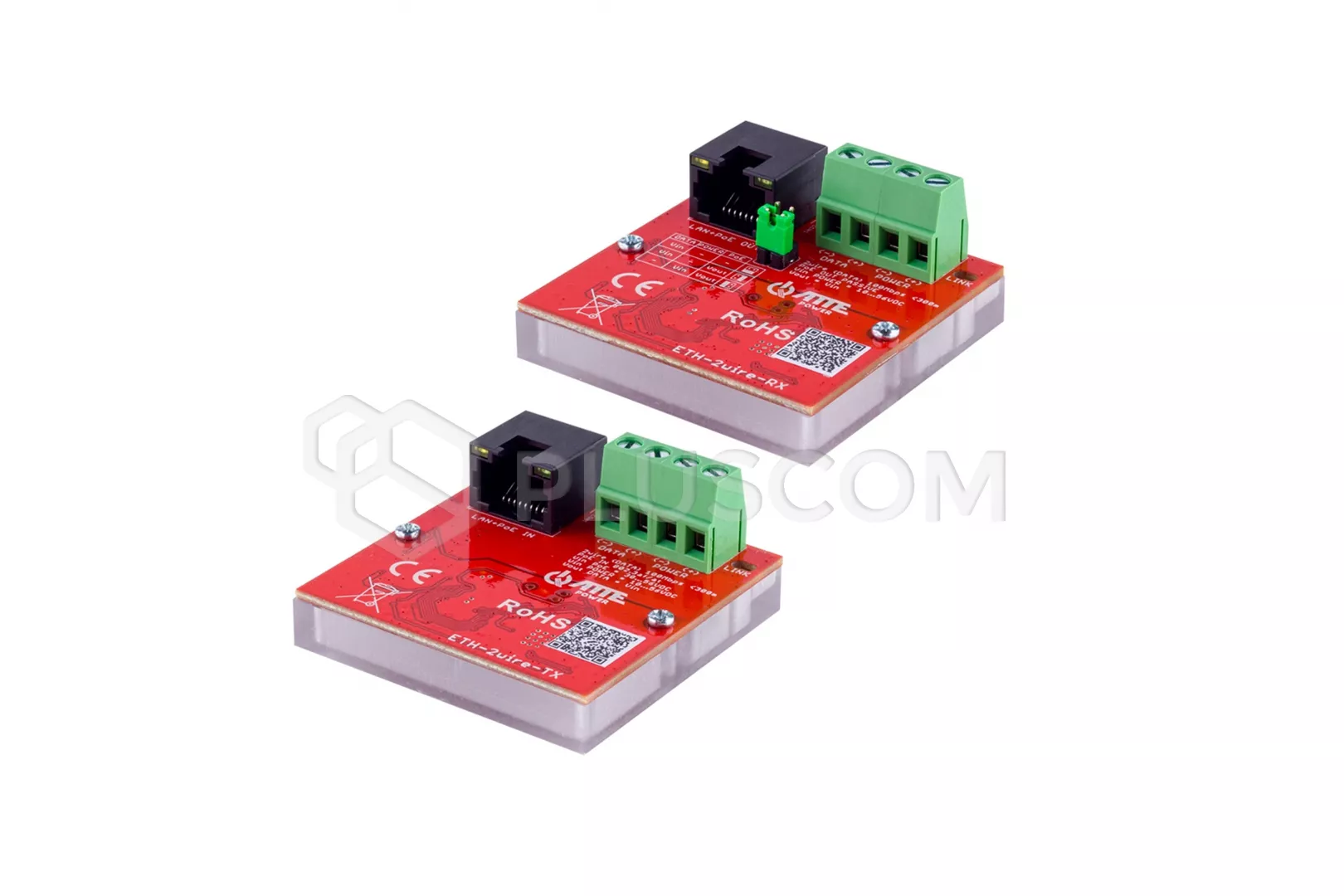

Das ETH-2wire-SET ist ein Satz aktiver Konverter für die Übertragung von Ethernet-Daten und PoE-Strom über 2 Adern, z.B. einem Twisted Pair UTP-Kabel. Die Geräte ermöglichen die Installation von Kameras oder anderen IP PoE-Geräten an Orten, an denen der Austausch der vorhandenen Verkabelung unmöglich oder unwirtschaftlich ist. Das ETH-2wire-TX-Modul wird von einem beliebigen PoE-Switch (RJ45-Port) mit Strom versorgt und ermöglicht dann über zwei Kabel die bidirektionale Netzwerkkommunikation und Stromversorgung des ETH-2wire-RX-Moduls. Die maximale Kabellänge im 2wire-Pfad beträgt 300m. Am RJ45-Port des ETH-2wire-RX-Moduls kann am Ende der Leitung eine Kamera oder ein anderer PoE-Empfänger angeschlossen werden. Geräte können optional über POWER-Schraubanschlüsse mit Strom versorgt werden.

Das Polycarbonat-Gehäuse ist eine clevere Lösung, um die Isolierung und den kleinstmöglichen Platzbedarf zu gewährleisten. Die geringe Größe bietet eine breite Palette von Installationsmöglichkeiten.

TECHNISCHE DATEN:

• LAN-Anschlüsse: 1 RJ45 100Mbps Anschluss
• Steckverbinder:
• • RJ-45
  • Schraubklemmleiste - Leiter 0,32-3,3 mm2 (22-12 AWG)

• Funktionen des Anschlusses :

• ETH-2wire-TX:
• • PoE IN (Speisung des Trunks über die PoE-Leitung): PASSIVE (bis zu 30 W), 802.3at (bis zu 30 W), 802.3af (bis zu 15 W)
  • PoE-PINS: 1,2 (V+/-) 3,6 (V+/-) und/oder 4,5 (V+/-) 7,8 (V+/-)
• POWER: alternative Stromversorgung für den Pfad, wenn PoE nicht verfügbar ist
• DATA (2wire): Daten- und Stromübertragung über 2 Drähte
• ETH-2-Draht-RX:
• • PoE OUT (Stromversorgung für PoE-Empfänger): PASSIV
  • PoE PINS: 4,5 (V+) 7,8 (V-)
• POWER: alternative Spannungsversorgung (siehe Jumper-Konfiguration)
• DATA (2wire): Daten- und Stromübertragung über 2 Drähte

ANWENDUNGSBEISPIELE:

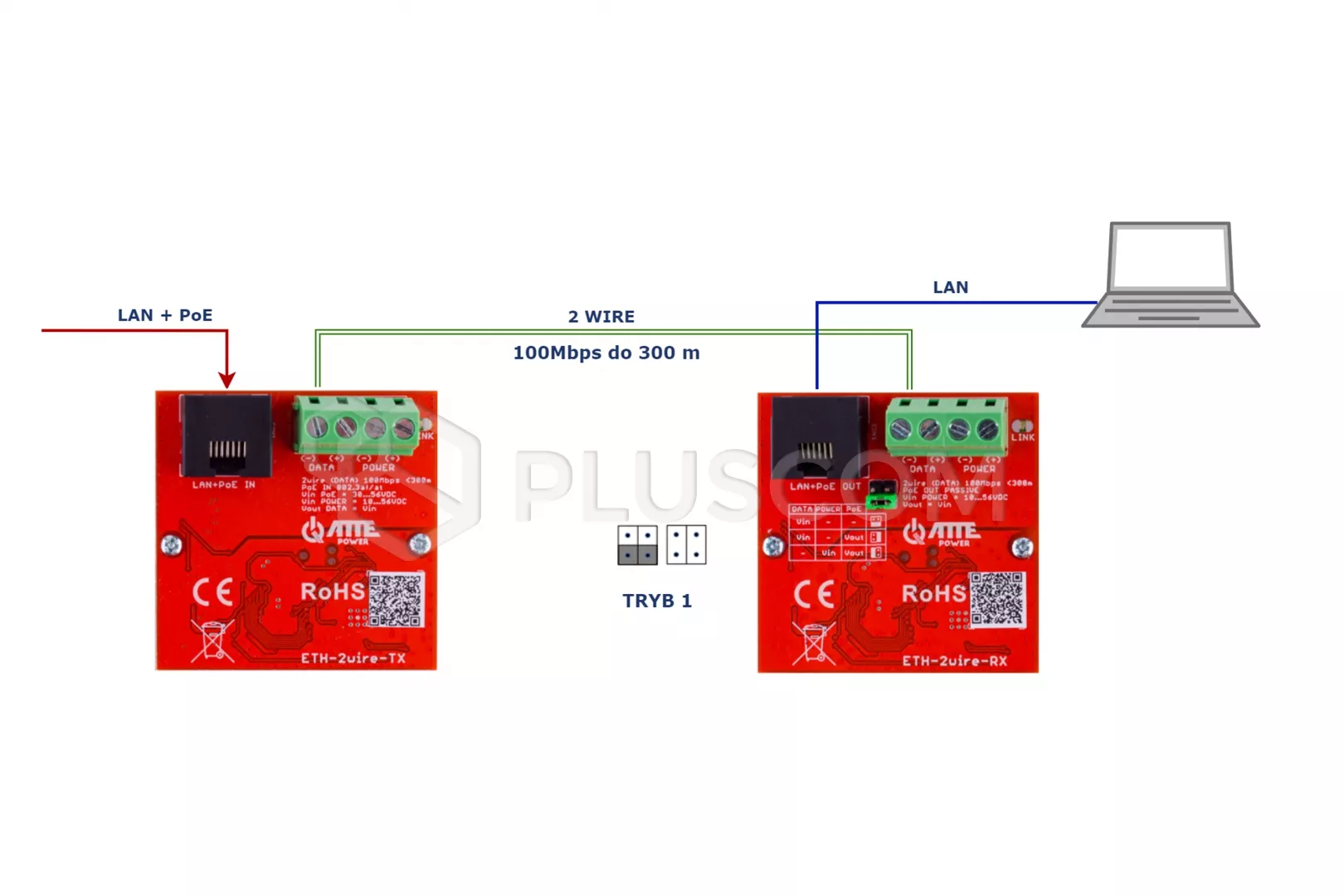

MODUS 1 Beispielkonfiguration des Sets im Modus 1 - Empfänger ohne PoE-Stromversorgung

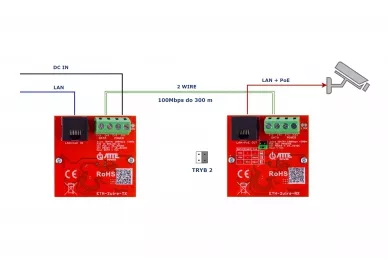

BETRIEBSART 2 Die Kamera wird von PoE über den 2WIRE-Pfad mit Strom versorgt. Bei dieser Konfiguration sollte auf Spannungsabfälle im 2WIRE-Pfad geachtet werden. Das PoE-Budget, das der Kamera zugeführt wird, hängt vom Durchmesser und der Länge des verwendeten Kabels ab.

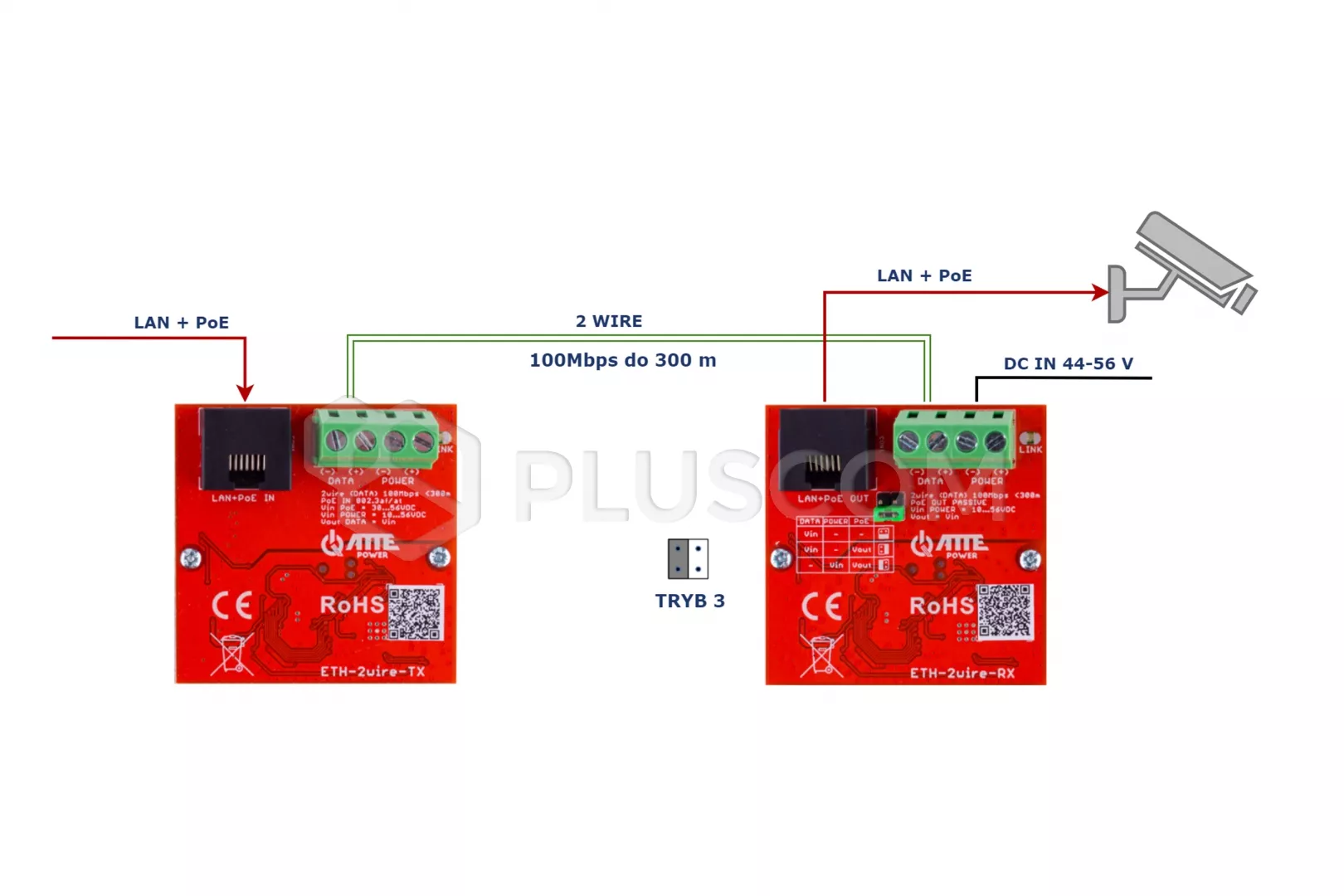

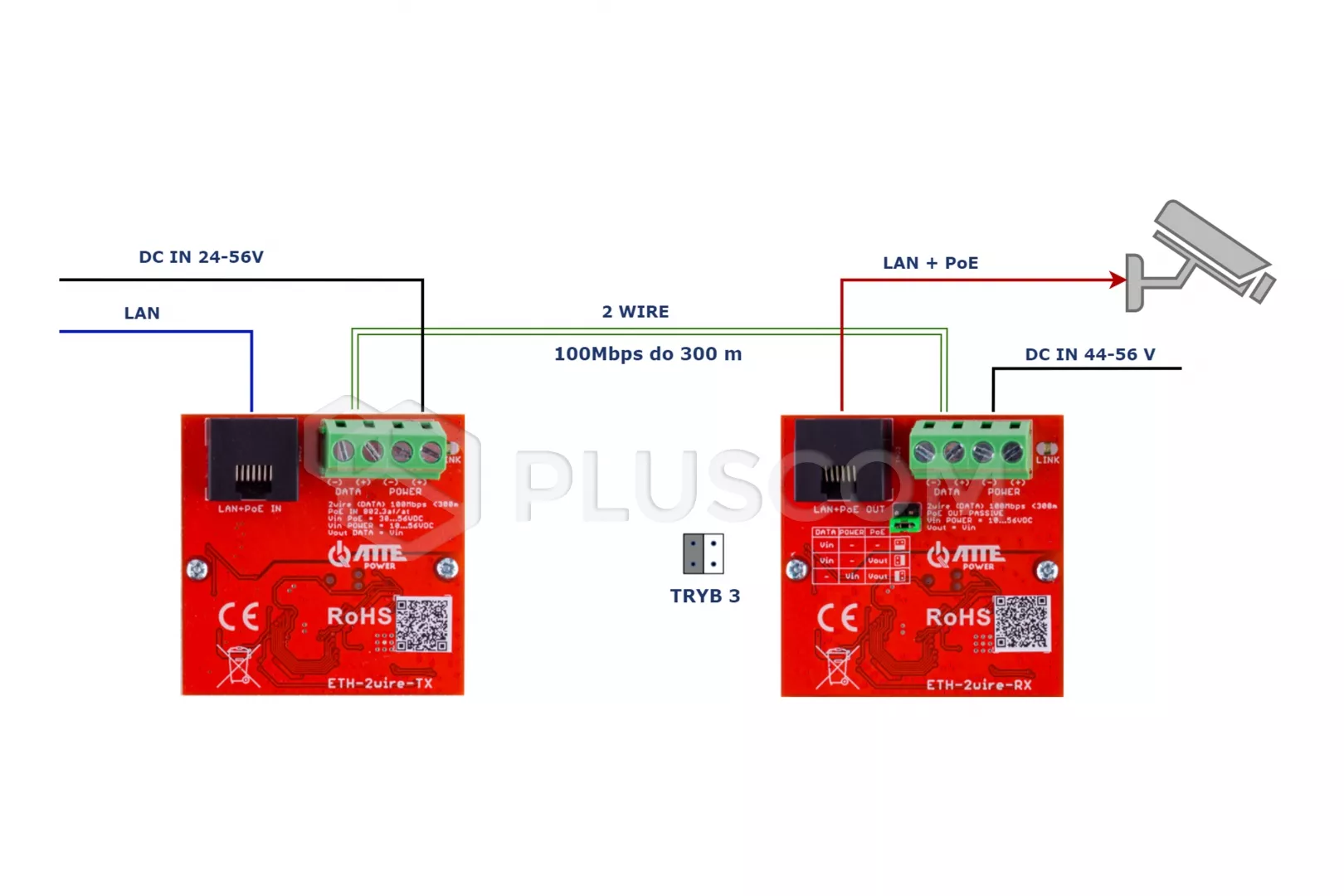

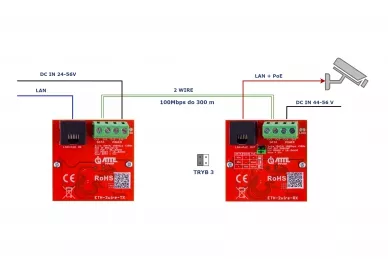

MODUS 3 Die Kamera wird mit PoE über den 2WIRE-Pfad versorgt. Bei dieser Konfiguration sollte auf Spannungsabfälle im 2WIRE-Pfad geachtet werden. Das PoE-Budget, das der Kamera zugeführt wird, hängt vom Leitungsdurchmesser des verwendeten Kabels ab. Der ETH-2WIRE-Sender und -Empfänger funktionieren korrekt im Bereich von 24-56 V, die an den Empfänger angeschlossene Kamera benötigt jedoch normalerweise eine PoE-Versorgung von 44-56 V. Diese Faktoren sollten bei der Wahl der Versorgungsspannung für den ETH10-2WIRE-TX-Sender berücksichtigt werden. Wir empfehlen die Verwendung des Netzteils APS-90-550-OF oder des Konverters ASUC-100-550-OF im Falle von Systemen mit Notstromversorgung.

MODUS 4 Die Kamera wird über PoE direkt vom ETH-2WIRE-RX-Empfänger mit Strom versorgt. Der ETH-2WIRE-RX-Empfänger arbeitet korrekt im DC IN-Spannungsbereich von 24-56V, die an den Empfänger angeschlossene Kamera benötigt jedoch in der Regel eine PoE-Stromversorgung von 44-56V. Diese Faktoren sollten bei der Auswahl der Versorgungsspannung für den ETH-2WIRE-RX-Empfänger berücksichtigt werden. Der ETH-2WIRE-TX Sender kann in dieser Konfiguration mit jedem PoE-Standard betrieben werden.

MODUS 5 Die Kamera wird über PoE direkt vom ETH-2WIRE-RX-Empfänger mit Strom versorgt. Der ETH-2WIRE-RX-Empfänger arbeitet korrekt im Bereich von 24-56 V, aber die an den Empfänger angeschlossene Kamera benötigt normalerweise PoE-Strom bei 44-56 V. Diese Faktoren sollten bei der Auswahl der Versorgungsspannung für den ETH-2WIRE-RX-Empfänger berücksichtigt werden. Der ETH10-2WIRE-TX-Sender kann in dieser Konfiguration mit DC IN 24-56V am POWER-Anschluss betrieben werden.
