ATTE AUPS-40-120-F Pufferstromversorgung im ABOX-F-Innengehäuse
Die ATTE Pufferstromversorgung der Serie AUPS ist für CCTV-Systeme, Zugangskontrollsysteme und Alarmanlagen bestimmt.
Sie ist ideal für die Pufferstromversorgung von Empfängern, die einen unterbrechungsfreien Betrieb bei periodischen Netzausfällen benötigen. Sie verlängert die Betriebszeit des Systems erheblich, außerdem kann AUPS-40-120-F mit wartungsfreien SLA-Batterien betrieben werden.
Das Gerät arbeitet mit Wechselrichtern der ASUC-Serie, die die Ausgangsspannung erhöhen und an die Anforderungen der Anlage anpassen (z. B. auf 24/48/55 VDC) und mit Stabilisierungsmodulen der Serien AVC oder AVIC, die für Empfänger empfohlen werden, die eine stabile 12-VDC-Versorgung benötigen.
KEY FEATURES:
- lange Überbrückungszeit im Vergleich zu klassischen Systemen mit USV-Netzteilen
- Energieeinsparung und geringe Wärmeentwicklung im Inneren des Gehäuses dank des hohen Wirkungsgrads des Netzteils (92 %)
- Schutz vor Kurzschluss (SCP), Überlast (OLP), Überhitzung (OHP) und Überspannung
- Batterieschutz gegen Überentladung (UVP), Überlastung und Verpolung
- Inbetriebnahme ohne Netzversorgung (aus der Batterie)
- technische Ausgänge OUF und ACF (Betriebsüberwachung und Integration in andere Systeme)
- einfache Montage von zusätzlichen Modulen mit Öffnungen im 10,8-mm-Raster
- Möglichkeit, die Kabel innerhalb des Gehäuses zu verlegen
- Kabeleinführung an der Rückseite des Gehäuses
Um die Stromversorgung auf 8 Ausgangskanäle zu erweitern, muss das Sicherungsmodul AF-08-00-OF verwendet werden.

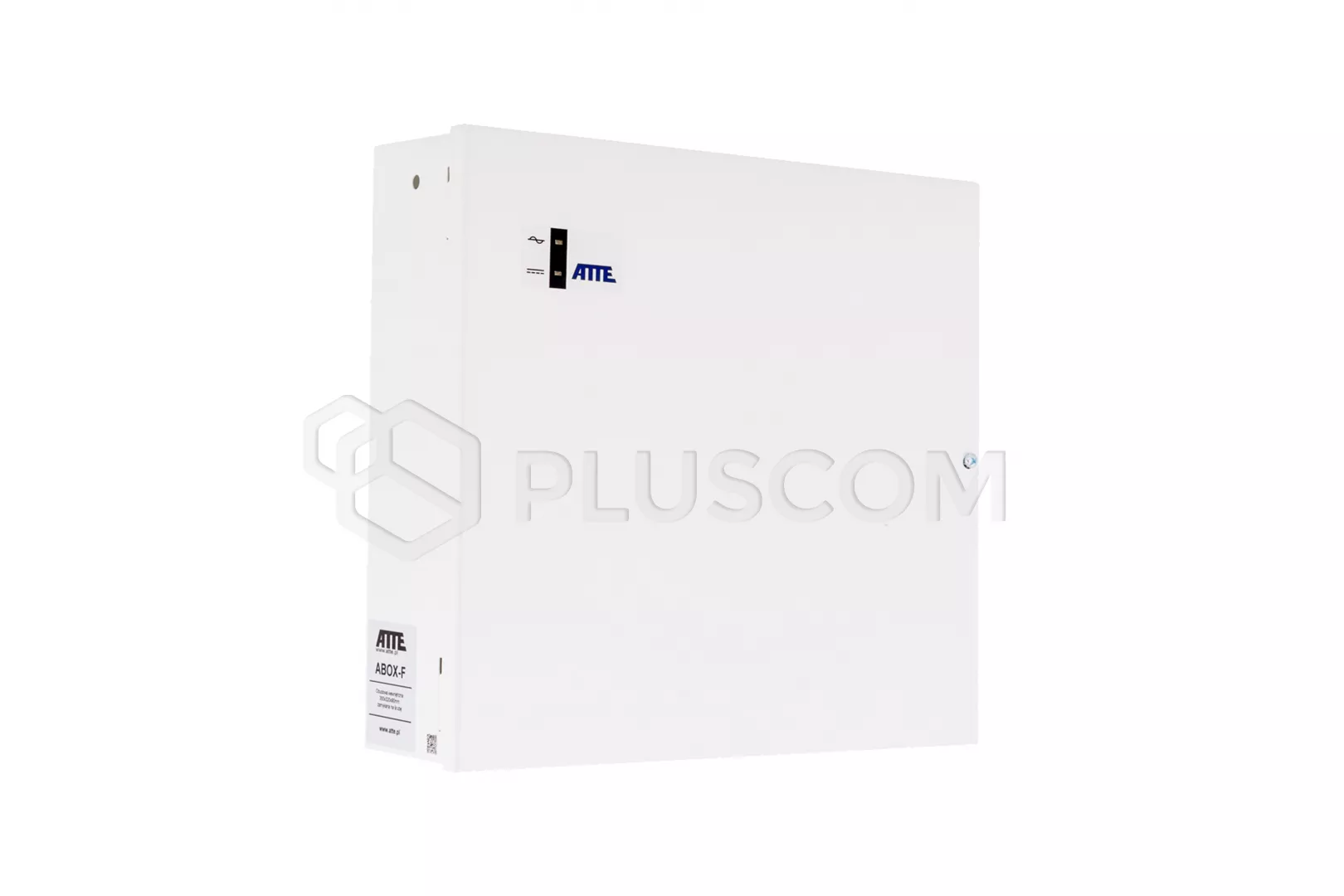

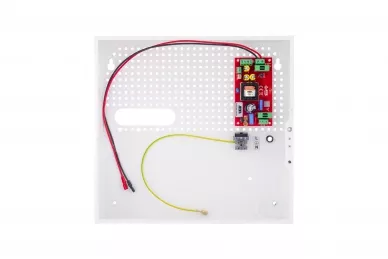

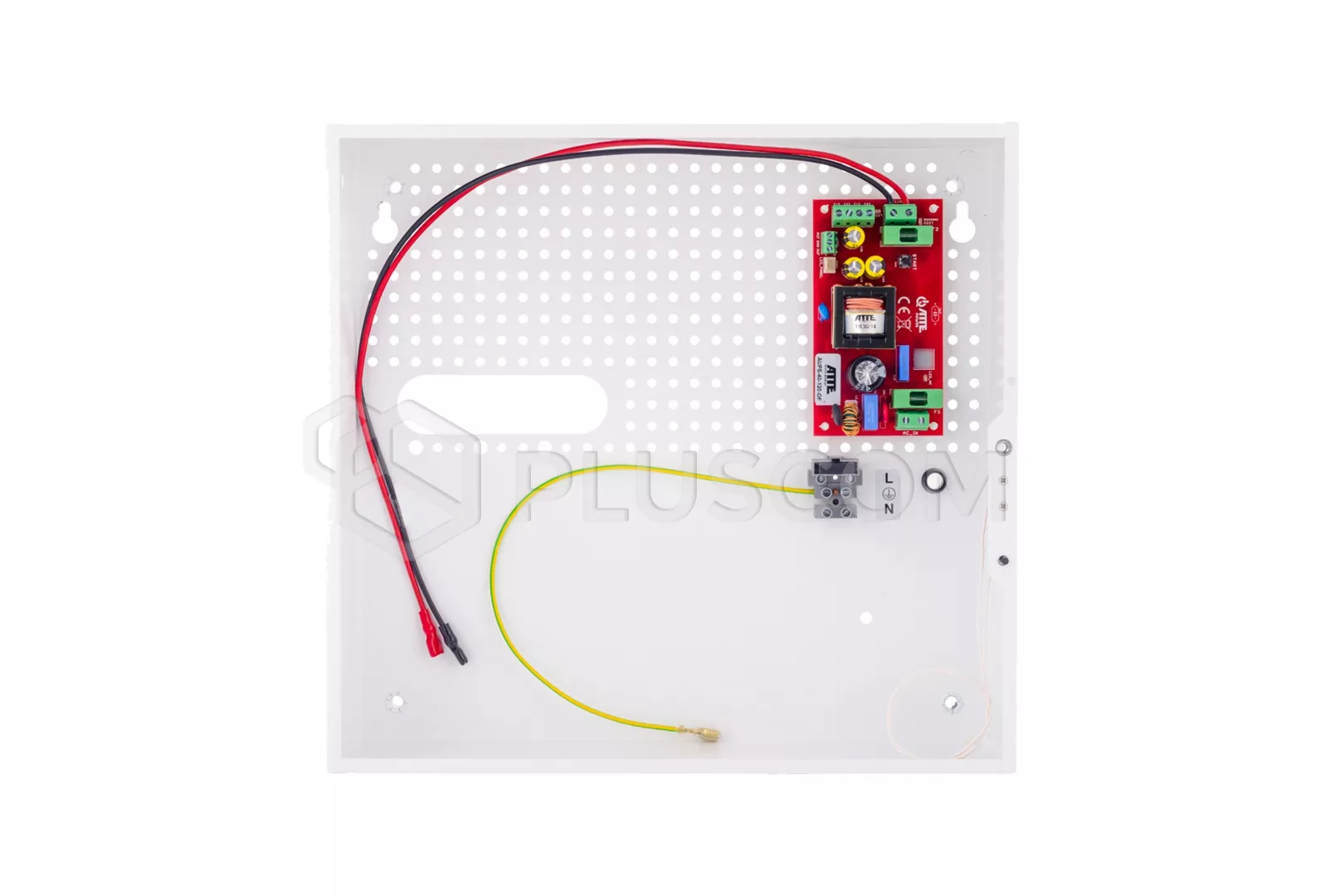

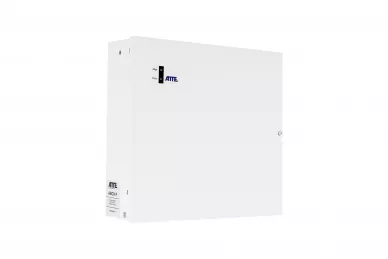

Das Netzgerät ist in einem internen Gehäuse ABOX-F untergebracht.untergebracht, das eine bequeme Lösung für die ästhetische Installation von Geräten und den Abschluss der Verkabelung innerhalb von Gebäuden bietet. Es besteht aus Stahlblech, das in einer halbmatten weißen Farbe pulverbeschichtet ist, und zeichnet sich durch die folgenden Merkmale aus:
- Platz für eine 18Ah-Batterie

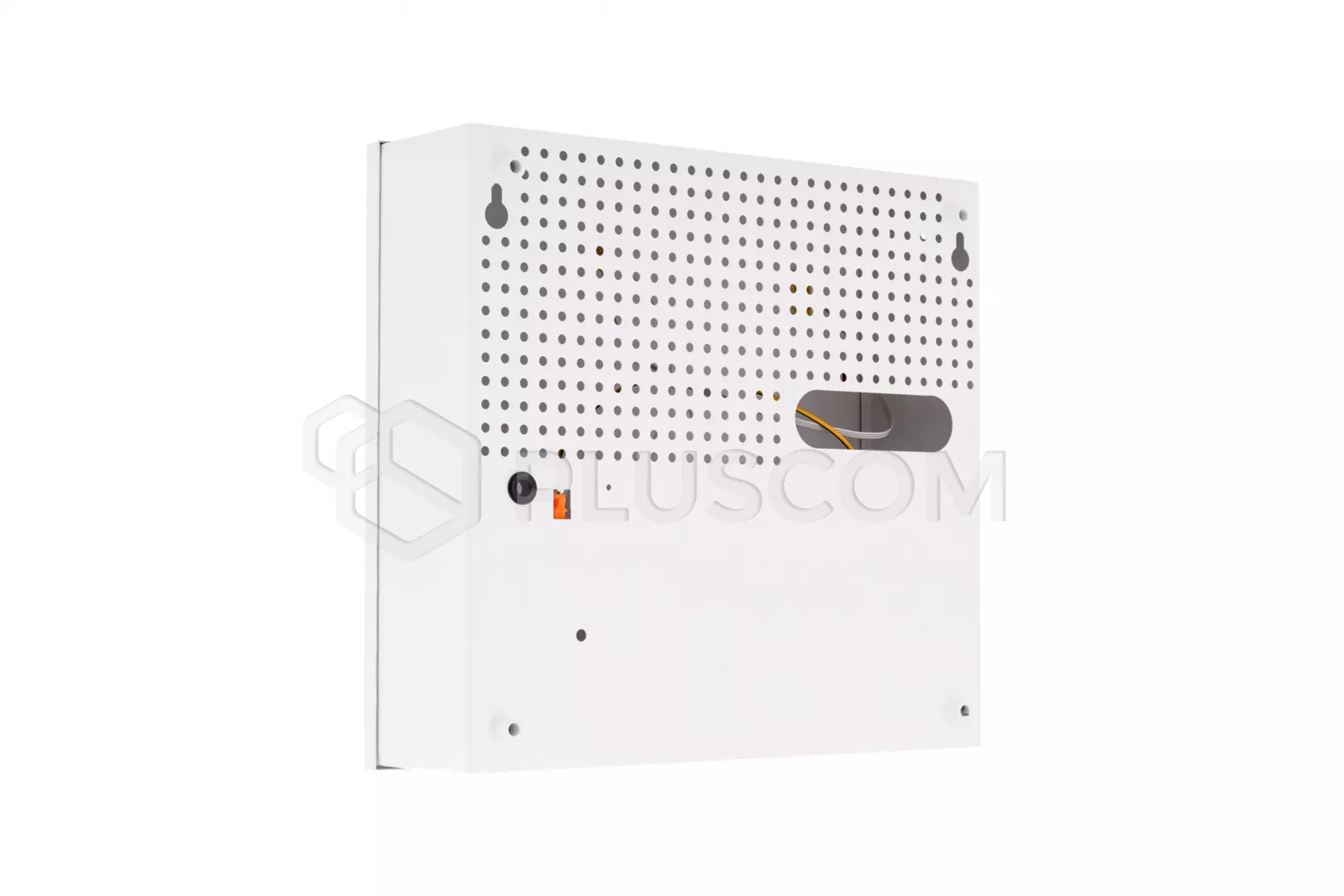

- Kabeleinführung auf der Rückseite des Gehäuses
- Abstand zur Wand/Montagefläche
- Wandgehäuse mit 6 mm Befestigungslöchern
Das Gehäuse ist mit einem Schraubverschluss, einer abnehmbaren Tür und einem Öffnungsstopper ausgestattet.
TECHNISCHE DATEN:
- Ausgangsspannung: 12VDC (10.2 - 13.8 VDC)
- Eingangsspannung: AC 230V (190-260V)
- Ausgangsstrom: max 5A
- Leistung: 60W
- Wirkungsgrad: 92% @40W
- Eingangsspannung: 190-260VAC
- Batterieladestrom: bis zu 1,5A
- Schutzvorrichtungen:
- Eingangsschutz des Netzteils
- Schutz der Stromversorgungsausgänge
- Schutz des Batteriestromkreises
- Modul-Signalisierung:
- LED1 (gelb) - Vorhandensein von Netzspannung
- LED2 (grün) - Vorhandensein der Ausgangsspannung
- LED3 (rot) - Batterieladung
- Gehäuseanzeige:
- LED AC (grün) - Vorhandensein der Netzspannung
- LED DC (rot) - Vorhandensein der Ausgangsspannung
- technische Ausgänge vom Typ Open Collector mit einer maximalen Belastung von 50mA
- OUF - keine Spannung + DC_OUT
- ACF - keine Spannung AC
- Außenabmessungen: 300x320x90mm
- Platz für Batterie: 1x 18Ah
- Gewicht: 2.32kg
- Schutzart: IP20
- Temperaturbereich: -25°C~+50°C
