ATTE AUPS-100-120-XL1 Puffer-Stromversorgung in einem Outdoor-Gehäuse

ATTE AUPS-100-120-XL1 Pufferstromversorgung im Innengehäuse ABOX-XL1

Pufferstromversorgung zur Versorgung von Geräten der CCTV-Anlagen sowie der Zutrittskontrollsysteme. Sie ist für den Betrieb mit Blei-Säure- oder SLA-Trockenbatterien ausgelegt.
Dank des hohen Wirkungsgrads des Netzteils ist die Erwärmung des Gehäuses gering.

Das Gerät arbeitet mit Wechselrichtern der ASUC-Serie, die die Ausgangsspannung erhöhen und an die Anforderungen der Installation anpassen (z. B. auf 24/48/55 VDC) und mit Stabilisierungsmodulen der Serien AVC oder AVIC, die für Empfänger empfohlen werden, die eine stabile 12-VDC-Versorgung benötigen.

KEY FEATURES:

• lange Überbrückungszeit im Vergleich zu klassischen Systemen mit USV-Netzteilen
• Energieeinsparung und geringe Wärmeentwicklung im Inneren des Gehäuses dank des hohen Wirkungsgrads des Netzteils (90%)
• Schutz vor Kurzschluss (SCP), Überlast (OLP), Überhitzung (OHP) und Überspannung
• Batterieschutz gegen Überentladung (UVP), Überlastung und Verpolung
• Inbetriebnahme ohne Netzversorgung (aus der Batterie)
• technische Ausgänge OUF und ACF (Betriebsüberwachung und Integration in andere Systeme)
• einfache Montage von zusätzlichen Modulen mit Öffnungen im 10,8-mm-Raster
• Möglichkeit, Kabel innerhalb des Gehäuses zu verlegen
• Kabeleinführung an der Rückseite des Gehäuses

Um die Stromversorgung auf 8 Ausgangskanäle zu erweitern, muss das Sicherungsmodul AF-08-00-OF verwendet werden.

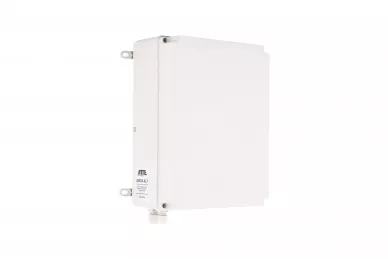

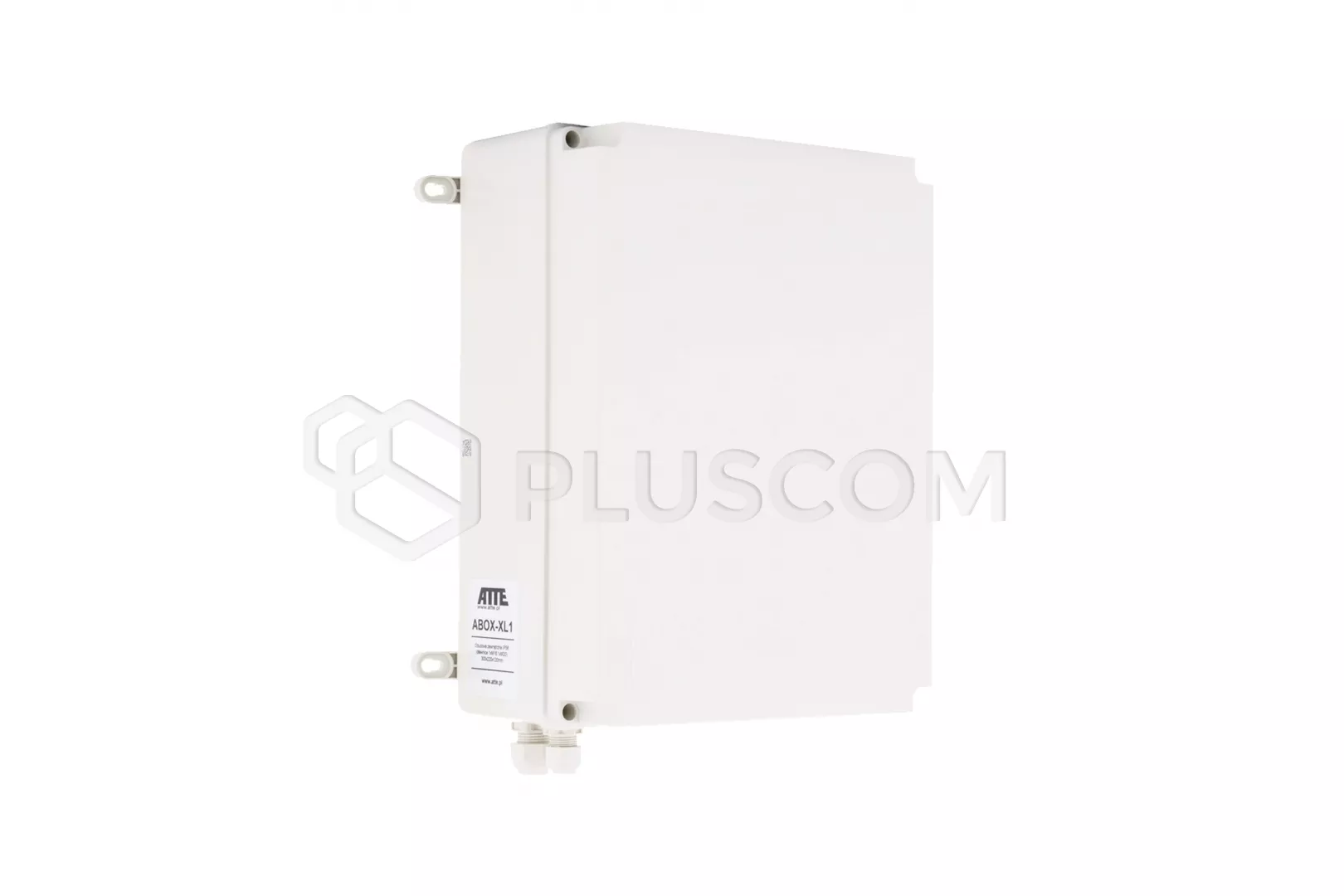

Die Stromversorgung ist in einem externen Gehäuse ABOX-XL1 untergebracht.untergebracht, das eine bequeme Lösung für den Schutz von im Freien montierten Geräten und Kabelverbindungen bietet. Hochwertiger Kunststoff bietet Beständigkeit gegen UV-Strahlung und andere ungünstige Witterungseinflüsse und zeichnet sich durch die folgenden Eigenschaften aus:

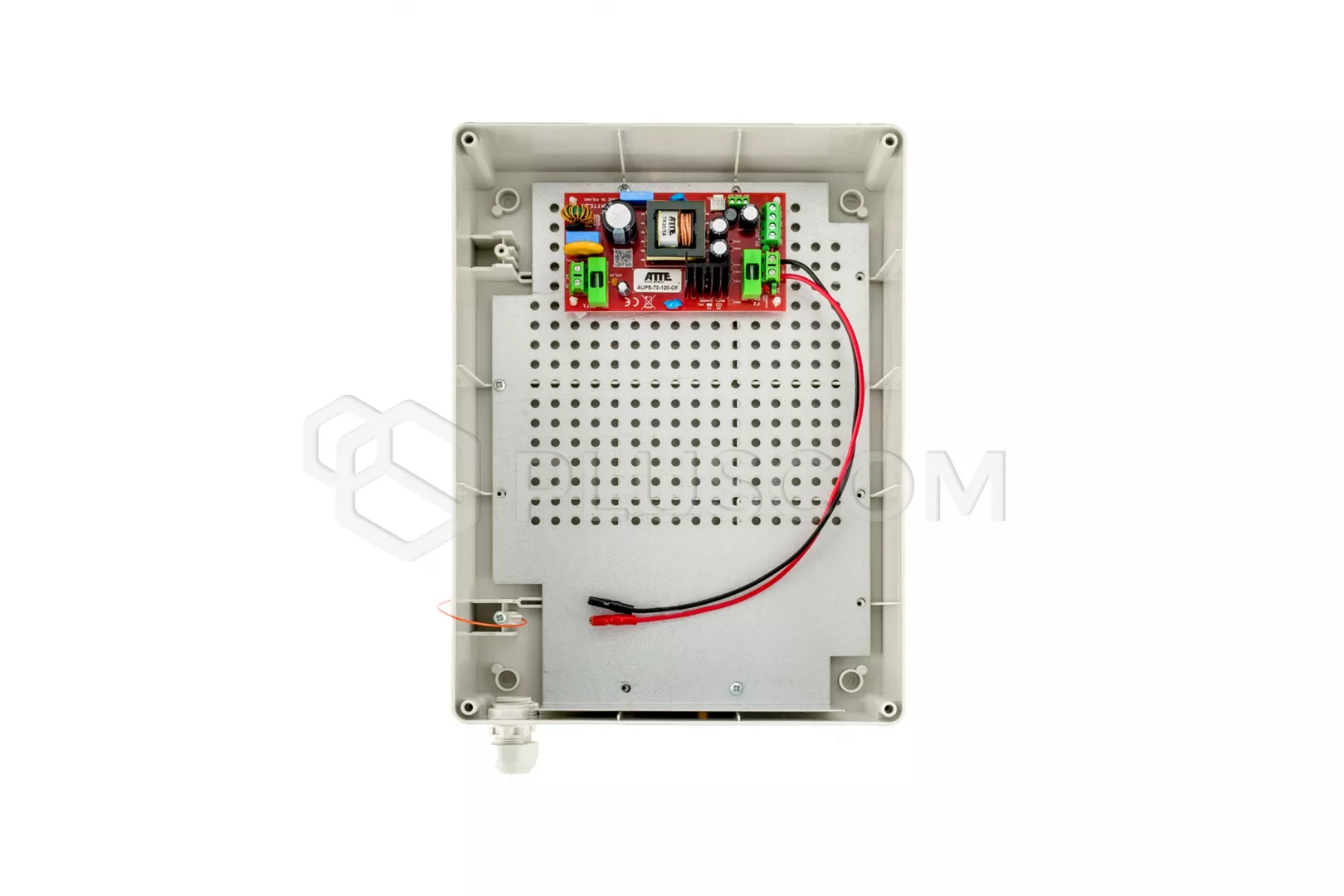

• Montageplatte mit Biegung, für 18Ah-Akku
• Deckel und Gehäuse durch eine Leitung verbunden, um die Wartung zu erleichtern

• Kabelaufbewahrung im Inneren des Gehäuses
• Kabeleinführung über die im Gehäuse angebrachten Verschraubungen: 1xM16 und 1xM20

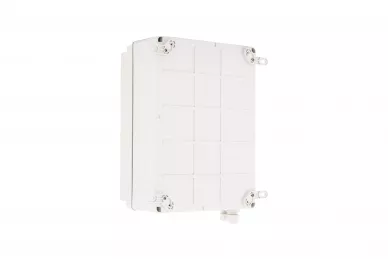

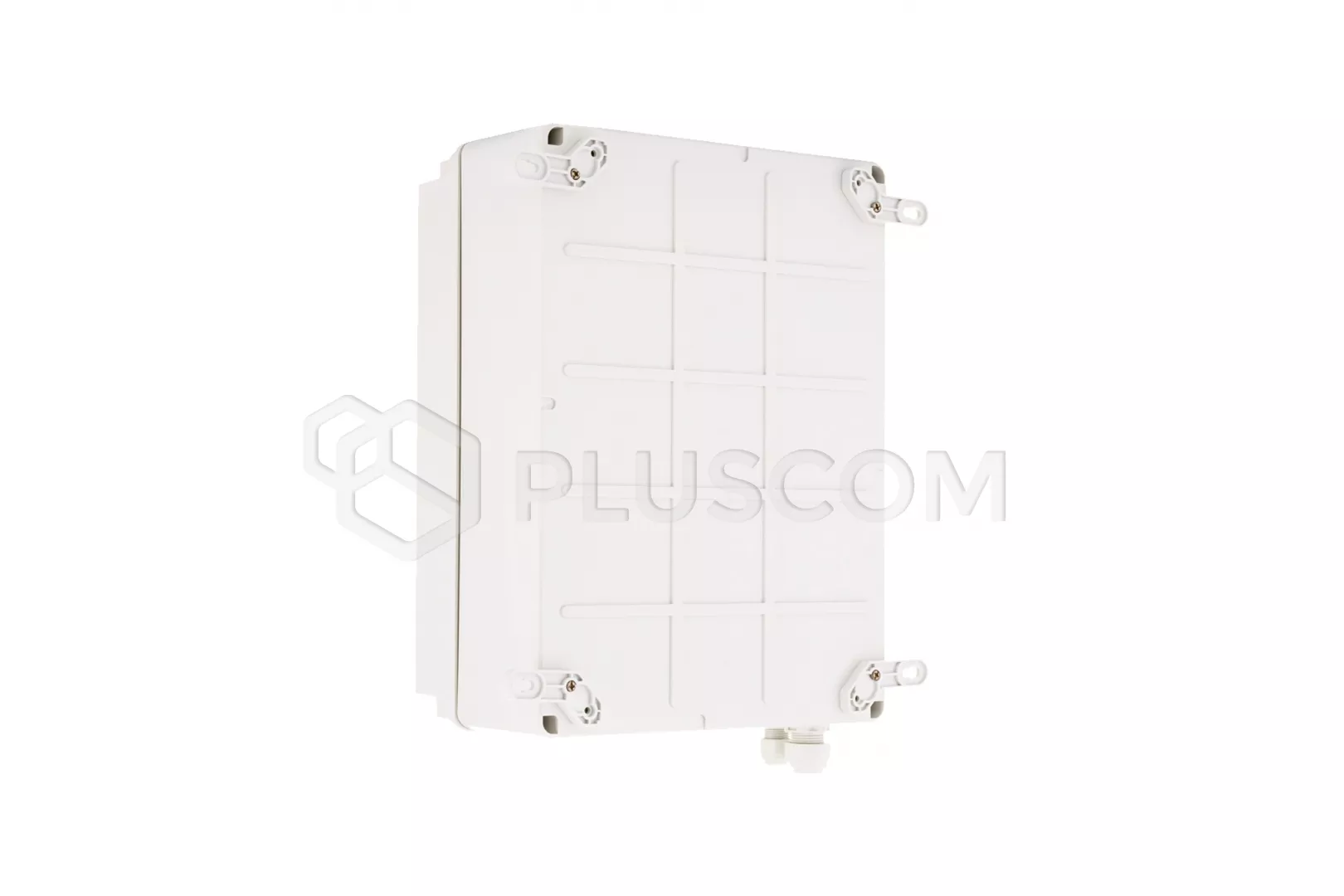

• 4 mitgelieferte Montagebügel, mit denen das Gehäuse ohne Beeinträchtigung der Schutzart IP56 montiert werden kann

TECHNISCHE DATEN:

• Ausgangsspannung: 12VDC (10.2 - 13.8 VDC)
• Eingangsspannung: AC 230V (190-260V)
• Ausgangsstrom: max 10A
• Leistung: 120W
• Wirkungsgrad: 90% @100W
• Eingangsspannung: 190-260VAC
• Batterieladestrom: 1A oder 2A (ausgewählt durch Jumper JP1)
• Schutzvorrichtungen:
• • Schutz des Stromversorgungseingangs
  • Schutz der Stromversorgungsausgänge
  • Schutz des Batteriestromkreises
• Modul-Signalisierung:
• • LED1 (gelb) - Vorhandensein von Netzspannung
  • LED2 (grün) - Vorhandensein der Ausgangsspannung
  • LED3 (rot) - Batterieladung
• technische Ausgänge vom Typ Open Collector mit einer maximalen Belastung von 50mA
• • OUF - keine Spannung + DC_OUT
  • ACF - keine Spannung AC
• Außenabmessungen: 228x308x129mm
• Platz für Batterie: 1x 18Ah
• Gewicht: 1,44kg
• Schutzart: IP56
• Temperaturbereich: -25°C~+50°C
