ATTE AUPS-100-120-F Pufferstromversorgung im ABOX-F-Innengehäuse
Pufferstromversorgung zur Versorgung von Geräten der CCTV-Systeme sowie der Zutrittskontrollsysteme. Es ist für den Betrieb mit Blei-Säure- oder SLA-Trockenbatterien ausgelegt.
Dank des hohen Wirkungsgrads des Netzteils ist die Erwärmung des Gehäuses gering.
Das Gerät arbeitet mit Wechselrichtern der ASUC-Serie, die die Ausgangsspannung erhöhen und an die Anforderungen der Installation anpassen (z. B. auf 24/48/55 VDC) und mit Stabilisierungsmodulen der Serien AVC oder AVIC, die für Empfänger empfohlen werden, die eine stabile 12-VDC-Versorgung benötigen.
KEY FEATURES:
- lange Überbrückungszeit im Vergleich zu klassischen Systemen mit USV-Netzteilen
- Energieeinsparung und geringe Wärmeentwicklung im Inneren des Gehäuses dank des hohen Wirkungsgrads des Netzteils (90%)
- Kurzschluss- (SCP), Überlast- (OLP), Übertemperatur- (OHP) und Überspannungsschutz.
- Batterieschutz gegen Überentladung (UVP), Überlastung und Verpolung
- Inbetriebnahme ohne Netzversorgung (aus der Batterie)
- technische Ausgänge OUF und ACF (Betriebsüberwachung und Integration in andere Systeme)
- einfache Montage von zusätzlichen Modulen mit Öffnungen im 10,8-mm-Raster
- Möglichkeit, Kabel innerhalb des Gehäuses zu verlegen
- Kabeleinführung an der Rückseite des Gehäuses
Um die Stromversorgung auf 8 Ausgangskanäle zu erweitern, muss das Sicherungsmodul AF-08-00-OF verwendet werden.

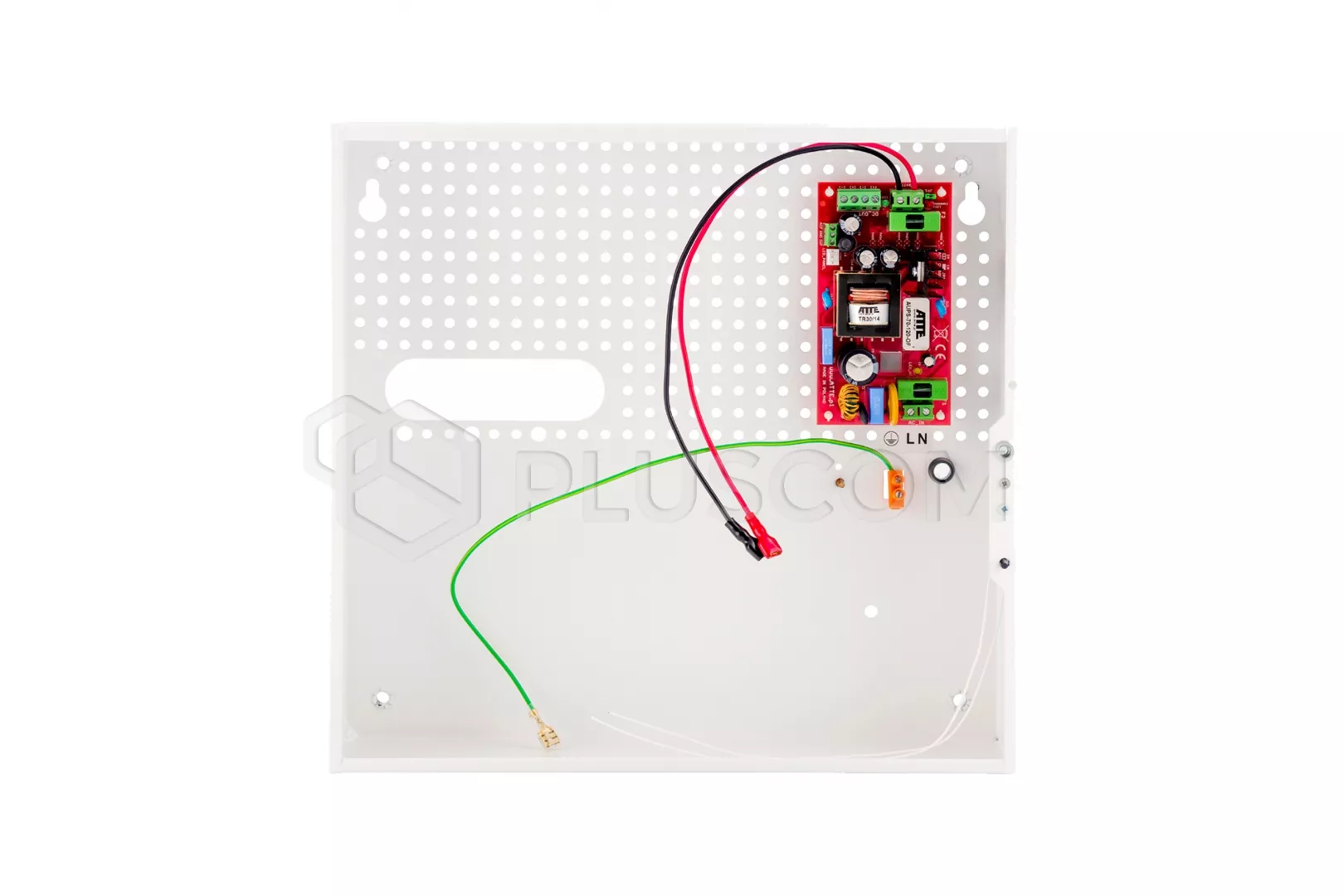

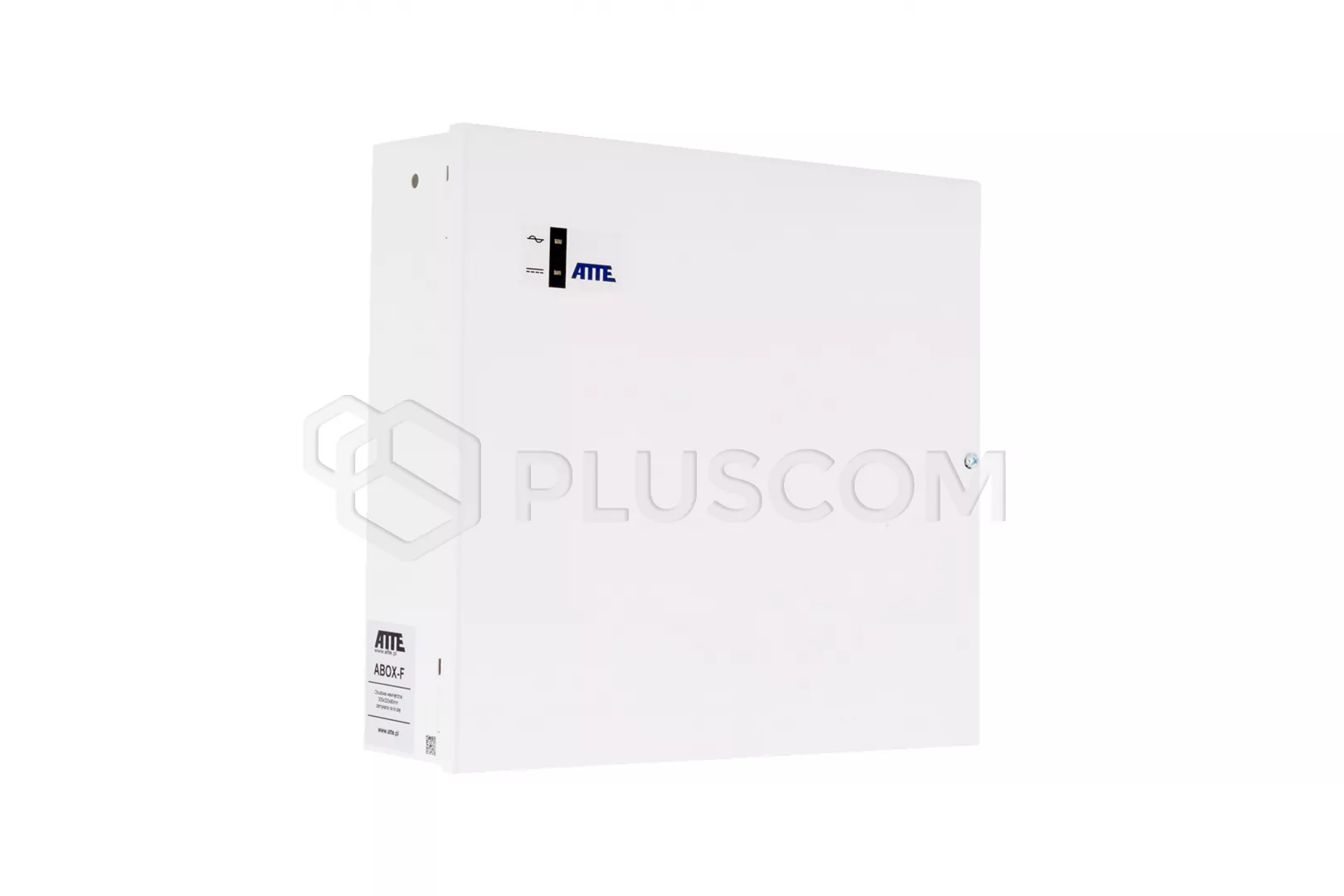

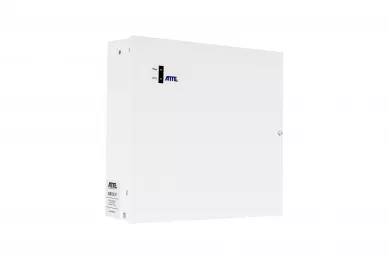

Das Netzgerät ist in einem internen Gehäuse ABOX-F untergebracht.untergebracht, das eine bequeme Lösung für die ästhetisch ansprechende Installation der Geräte und den Abschluss der Verkabelung innerhalb von Gebäuden bietet. Es besteht aus Stahlblech, das in einer halbmatten weißen Farbe pulverbeschichtet ist, und zeichnet sich durch die folgenden Merkmale aus:
- Platz für eine 18Ah-Batterie

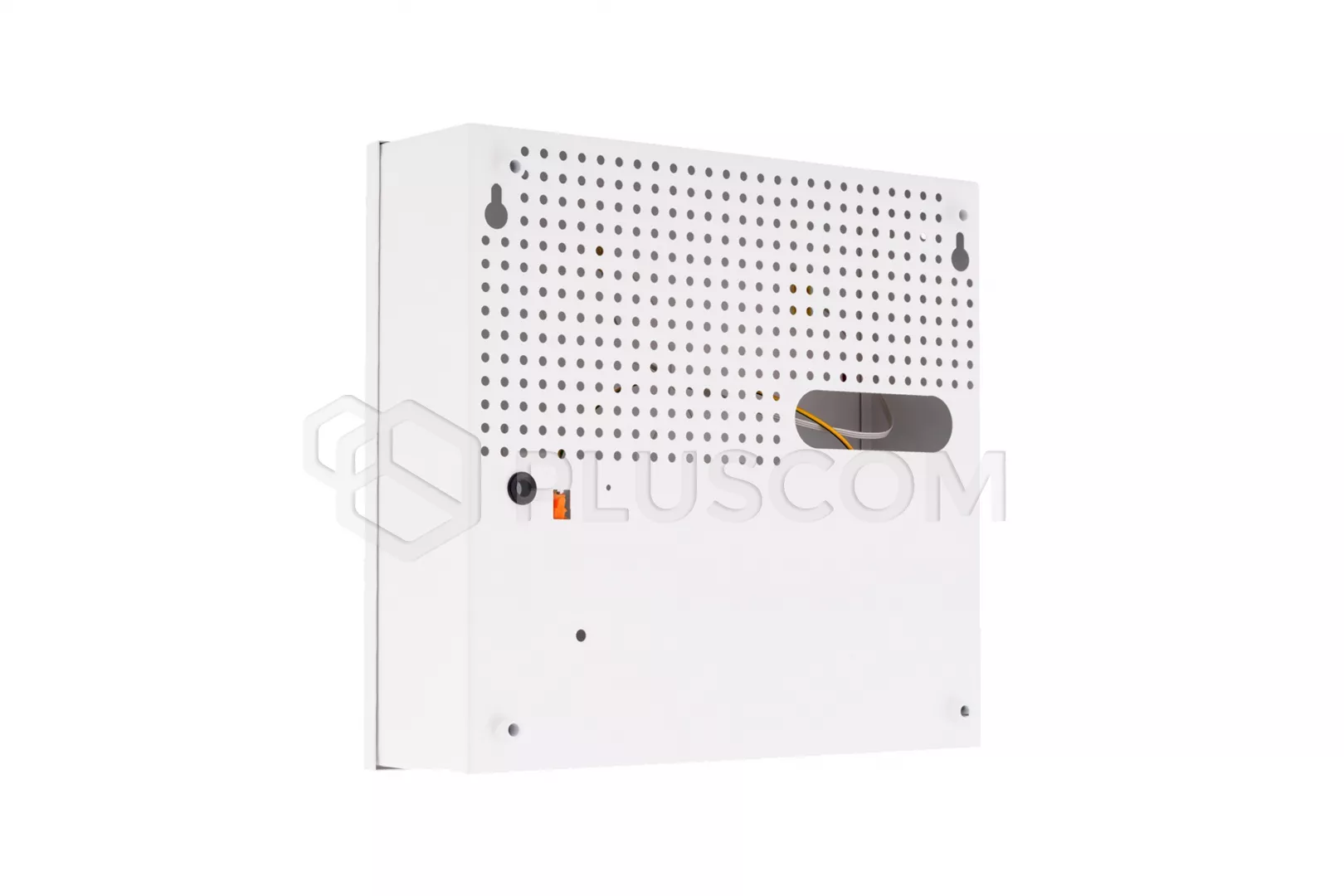

- Kabeleinführung auf der Rückseite des Gehäuses
- Abstand zur Wand/Montagefläche
- Wandgehäuse mit 6 mm Befestigungslöchern
Das Gehäuse ist mit einem Schraubverschluss, einer abnehmbaren Tür und einem Öffnungsstopper ausgestattet.
TECHNISCHE DATEN:
- Ausgangsspannung: 12VDC (10.2 - 13.8 VDC)
- Eingangsspannung: AC 230V (190-260V)
- Ausgangsstrom: max 10A
- Leistung: 120W
- Wirkungsgrad: 90% @100W
- Eingangsspannung: 190-260VAC
- Batterieladestrom: 1A oder 2A (ausgewählt durch Jumper JP1)
- Schutzvorrichtungen:
- Schutz des Stromversorgungseingangs
- Schutz der Stromversorgungsausgänge
- Schutz des Batteriestromkreises
- Modul-Signalisierung:
- LED1 (gelb) - Vorhandensein von Netzspannung
- LED2 (grün) - Vorhandensein der Ausgangsspannung
- LED3 (rot) - Batterieladung
- Gehäuseanzeige:
- LED AC (grün) - Vorhandensein der Netzspannung
- LED DC (rot) - Vorhandensein der Ausgangsspannung
- technische Ausgänge vom Typ Open Collector mit einer maximalen Belastung von 50mA
- OUF - keine Spannung + DC_OUT
- ACF - keine Spannung AC
- Außenabmessungen: 300x320x90mm
- Platz für Batterie: 1x 18Ah
- Gewicht: 2.34kg
- Schutzart: IP20
- Temperaturbereich: -25°C~+50°C
