ATTE ASET-xCOAX Aktiver Konverter für ETHERNET und PoE-Übertragung über Koax.
Der Konverter ermöglicht die Übertragung von Video und Strom über Koaxialkabel. Mit den Modulen kann eine IP-Kamera über das vorhandene Koaxialkabel angeschlossen werden.

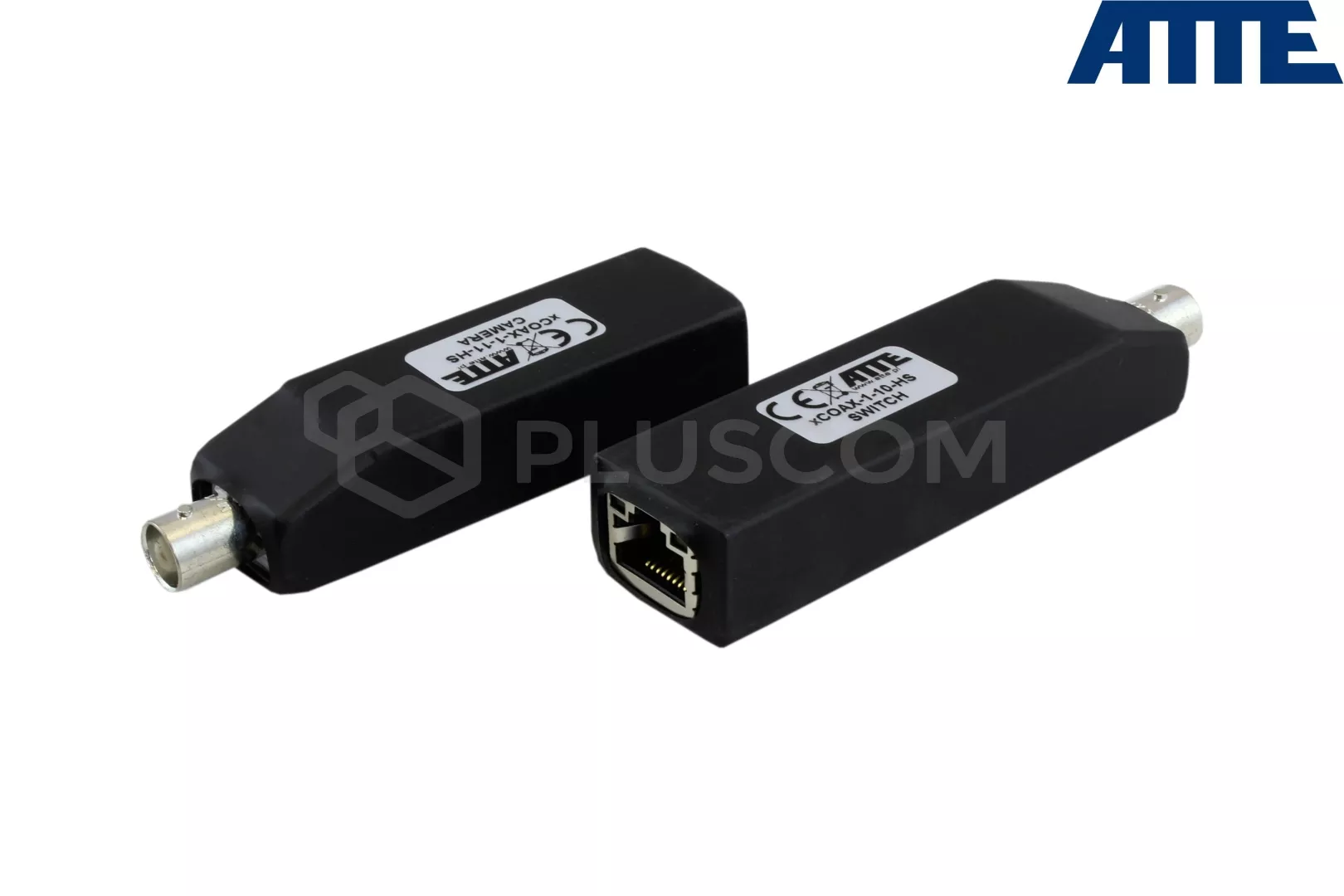

Der Konverter besteht aus zwei Modulen:

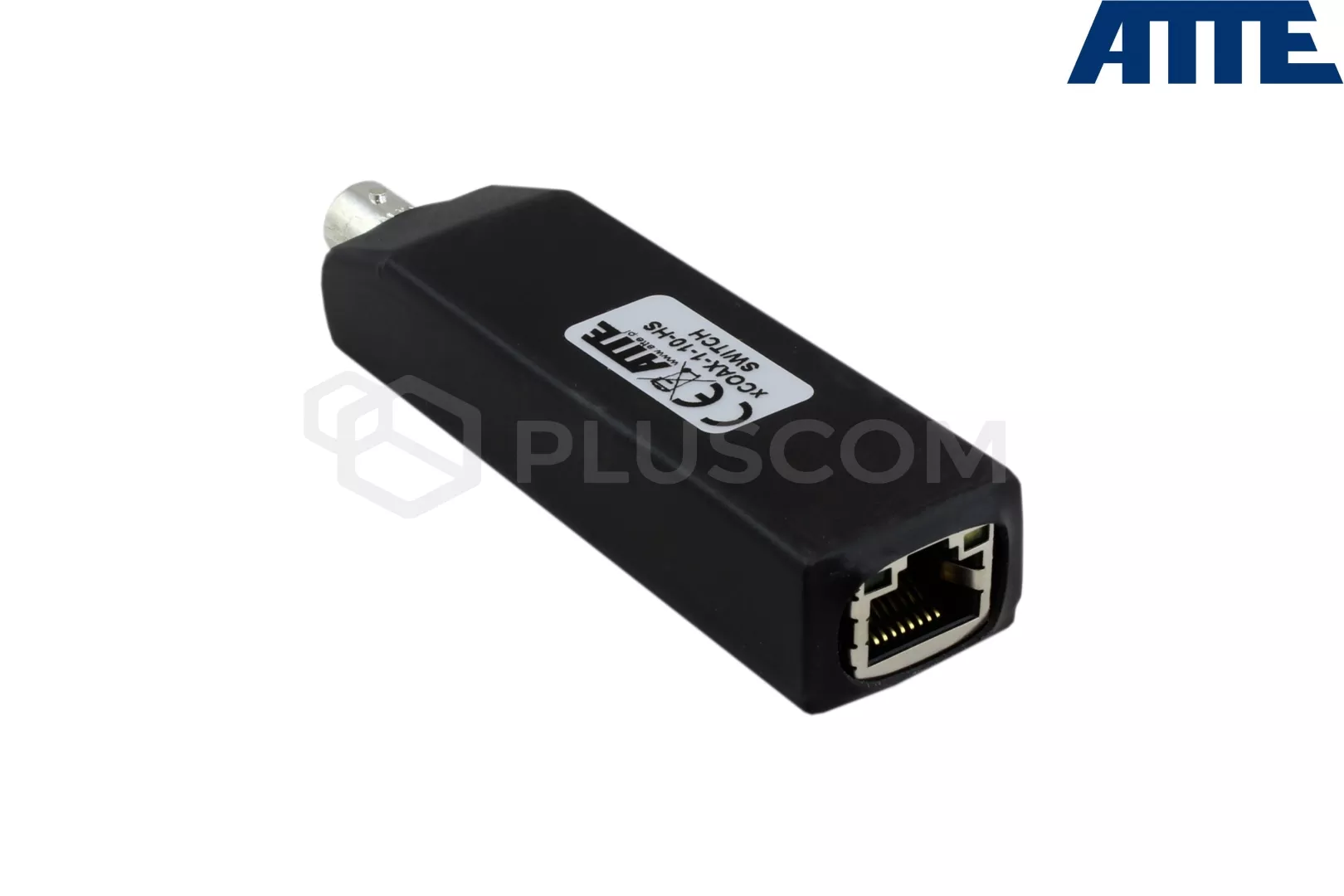

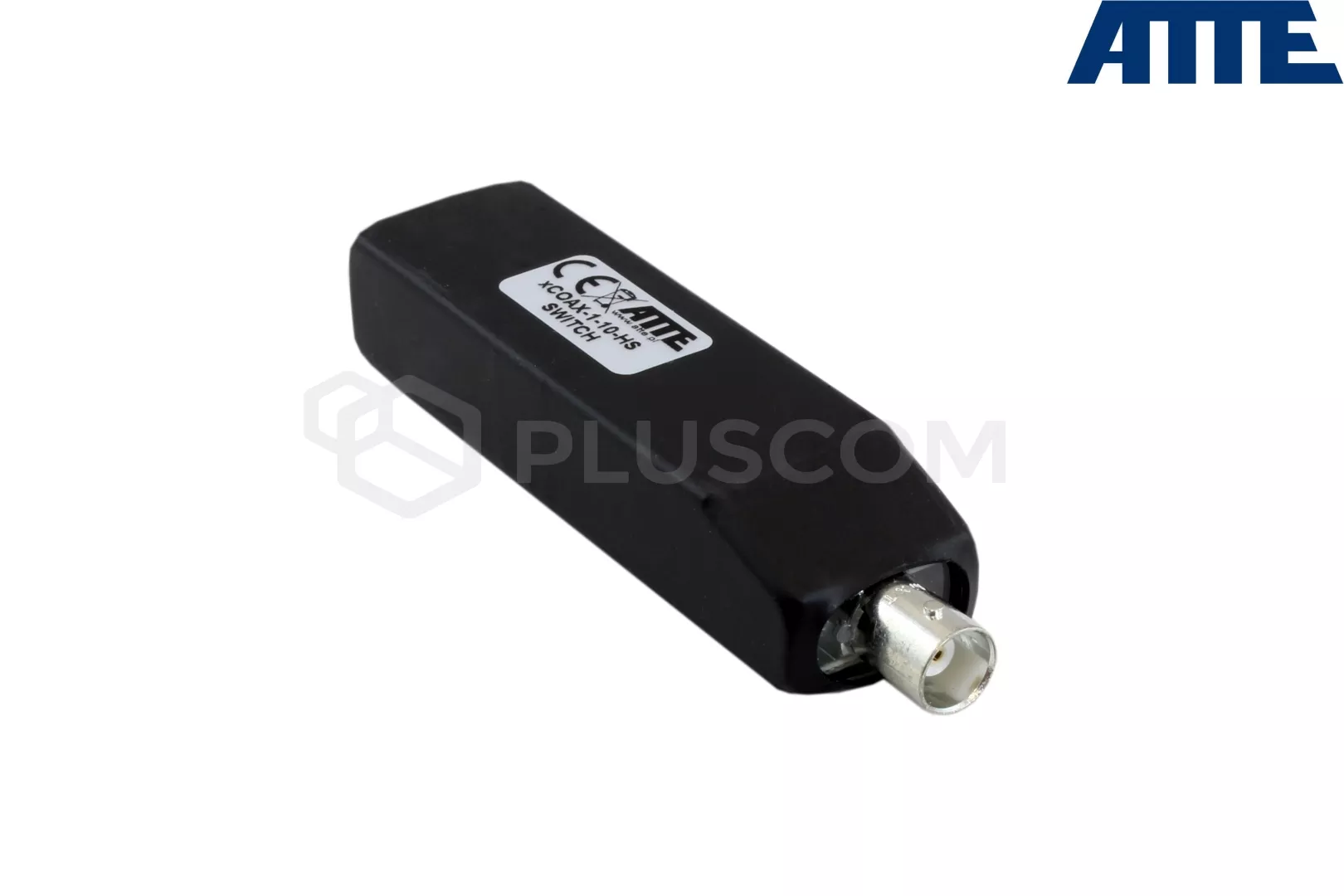

- xCOAX-1-10-HS SWITCH
- xCOAX-1-11-HS KAMERA
Wenn das erste Modul an den PoE-Switch angeschlossen wird, schaltet sich dieser automatisch ein und ermöglicht über das Koaxialkabel die bidirektionale Netzwerkkommunikation und Stromversorgung des CAMERA-Moduls. Eine Kamera oder ein anderer PoE-Empfänger wird an den 8C8P (RJ45)-Port des zweiten Moduls angeschlossen.
REICHWEITE, SPANNUNG, LEISTUNG
Die maximale Reichweite, die wir erreichen können, beträgt 200 m (mit RG-6-Kabel) bei 10/100Mbps. Es ist erwähnenswert, dass die Entfernung zwischen dem Modul und dem PoE-Switch bis zu 100 m betragen kann, ähnlich wie die Entfernung zwischen dem an das CAMERA-Modul angeschlossenen Gerät. Die maximale Gesamtentfernung, die erreicht werden kann, beträgt bis zu 400 m.
Die PoE-Ausgangsspannung entspricht der Eingangsspannung, an die das xCOAX-1-10-HS SWITCH-Modul angeschlossen ist, und kann zwischen 35 und 56 V DC betragen.
Die maximale Leistung, die wir übertragen können, beträgt 40 W.
Das innovative HS-Gehäuse (Heat Shrink) sorgt für Isolierung, Komponentenschutz und kleinstmögliche Abmessungen. Die geringe Größe ermöglicht eine größere Auswahl an Installationsorten. z.B. Verteilerdosen, kleine Gehäuse, etc.
TECHNISCHE DATEN
ANSCHLÜSSE:
- 8C8P (RJ45) 10/100Mbps auto MDI-MDIX, Autonegotiation
- BNC - F (Buchse)
LÄNGE DER VERKABELUNG:
- Koaxialkabel zwischen Konvertermodulen: 200m für RG-6, 100m für RG59
- UTP-Netzwerkkabel: (Sender) PoE-Switch - xCOAX-1-10-HS SWITCH - 100m
- UTP-Netzwerkkabel: (Empfänger) - xCOAX-1-11-HS CAMERA - 100m
POWER: Vin = Vout
- Senderspannung xCOAX-1-10-HS SWITCH: 35-56V DC
- Ausgangsspannung für PoE-Geräte - xCOAX-1-11-HS CAMERA 35-56V DC
PoE-STANDARDS UNTERSTÜTZTE EMPFÄNGER
- 802.3af - bis zu 15,4 W
- 802.3at - bis zu 30 W
- PoE PASSIVE - bis zu 40 W
PoE-Ausgang
- xCOAX-1-11-HS PoE PASSIVE / Modus B (4,5+) (7,8-)
STANDARDS UNTERSTÜTZTE PoE-TRANSMITTER
- 802.3af - bis zu 15,4 W
- 802.3at - bis zu 30 W (Standard)
- PoE PASSIVE - bis zu 40 W
PoE-Eingang
- xCOAX-1-10-HS 802.3at, 802.3af, PASSIVE / Modus A (1,2+/-) (3,6+/-) und Modus B (4,5+/-) (7,8+/-)
SICHERHEIT:
- PoE-Eingang xCOAX-1-10-HS SWITCH: 0,75A (elektronisch, automatische Rückstellung)
- Betriebstemperatur: -10°C...+40°C
- Abmessungen, Gewicht, Schutzart:
- xCOAX-1-10-HS 98x25x19mm, 0,03kg, IP20
- xCOAX-1-11-HS 87x25x19mm, 0,03kg, IP20
Die Konverter müssen nicht konfiguriert werden. Sobald die Verkabelung angeschlossen ist, sind sie einsatzbereit.
