Came SMA2 Dwukanałowy detektor pętli indukcyjnej

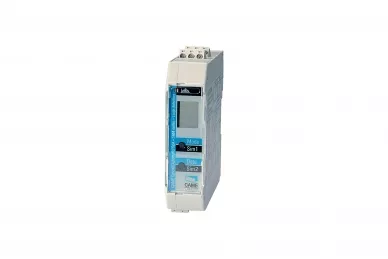

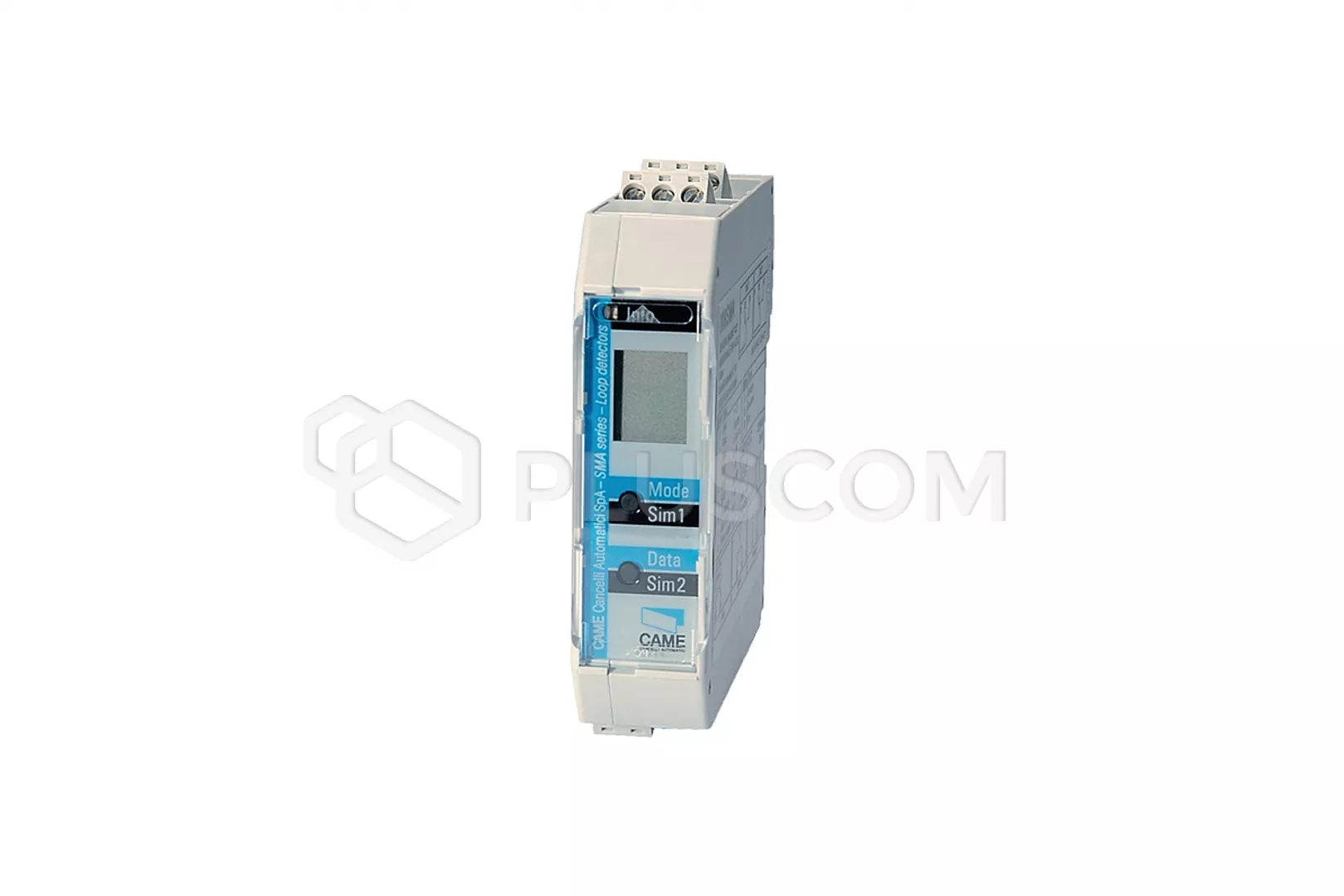

CAME SMA2 2-kanałowy detektor pętli indukcyjnej

FUNKCJE

• wykrywanie pojazdów dla bram, szlabanów
• kontrola parkingów i ruchu drogowego


SMA2 to dwukanałowy detektor pojazdów pracujący przy napięciu 24 V AC-DC. Polecany tam, gdzie istnieje konieczność kontroli dostępu i nadzorowania ruchu pojazdów.

Zasada działania opiera się na pomiarze zmian indukcji pętli magnetycznej; przejazd samochodu ponad pętlą magnetyczną prowadzi do obniżenia wartości indukcji, która jest odczytywana i mierzona przez czujnik. Wykrycie zmiany indukcji prowadzi do aktywacji przekaźnika podłączonego do urządzeń zewnętrznych.

Detektor jest wyposażony w wyświetlacz LCD i dwa przyciski, dzięki którym zaprogramujemy funkcje i parametry detektora.
Uszkodzenia i kody błędów będa wyświetlane na wyświetlaczu.
Sygnalizacja LED zapewnia ciągłe monitorowanie detektora.

DANE TECHNICZNE:

• Napięcie zasilania: 24 VAC
• Pobór mocy: 24 VDC -10% do +20%, maks. 1.5 W
• Indukcyjność pętli: maks. 20 do 1000 μH, idealnie 80 do 300 μH
• Przewód zasilający pętlę:
• • przy 20-40 μH: maks. 100 m przy 1,5 mm²
  • przy >40 μH maks. 200 m
  • przy 1.5 mm², min. skrętka 20 razy na metr
• Opór pętli: < 8 Ω z przewodem zasilającym
• Przekaźnik wyjściowy (pętla): maks. 240 VAC; 2 A / 30 VDC; 1 A; AC-1
• Przekaźnik wyjściowy (alarm): maks. 40 VACDC; 0,3 A; AC-1
• Sposób podłączenia: zaciski wtykowe
• Montaż obudowy: montaż bezpośrednio na szynie DIN
• Stopień ochrony: IP20
• Temperatura robocza: -20°C do +60°C
• Wymiary: 22,5x94x88 mm
