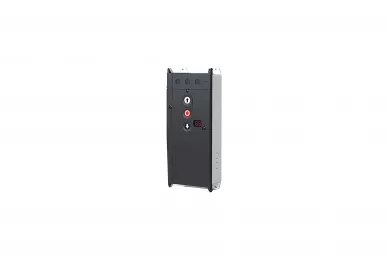

Came PL0168 Centrala TS970

CAME PL0168 Centrala TS970

Centrale sterujące są jednym z najważniejszych elementów systemu automatyki. Poza unikalnym wzornictwem posiadają wiele przydatnych funkcji, dzięki którym istnieje możliwość dopasowania funkcji automatyki do własnych potrzeb.
TS970 jest przeznaczona do bram z napędem silnikowym (NES/DES system wyłączników krańcowych GfA) i w pełni zastępuje centrale starego typu TS956, TS958, TS961, TS970.

FUNKCJE GŁÓWNE CENTRALI

• Zmiana kierunku obrotów za pomocą klawiatury
• Szybkie ustawienie położeń krańcowych i wszystkich funkcji z poziomu operatora
• Możliwość wyboru trybu pracy:
• • Tryb czuwakowy ZAM/OTW
  • Tryb czuwakowy ZAM/samopodtrzymanie OTW
  • Tryb czuwakowy z aktywną listwą stykową
  • Samopodtrzymanie ZAM/OTW
• Automatyczne rozpoznanie rodzaju krawędzi zamykających i układu analizy:
• • Optyczna listwa stykowa
  • Zasada styku zwiernego 8K2
  • Zasada styku rozwiernego 1K2 z testowaniem
• Automatyczne zamykanie czasowe regulowane w zakresie 1 - 240 sekund (możliwość załączania/wyłączania):
• • Brama zamyka się automatycznie po osiągnięciu górnego położenia krańcowego lub pozycji pośredniej po upływie nastawionego czasu
  • Możliwość wyboru ponownego odliczania czasu po uruchomieniu fotokomórki
• Nastawna pozycja pośrednia z indywidualnymi możliwościami programowania
• Ustawienie dopuszczalnej liczby zadziałań listwy stykowej przy automatycznym zamykaniu czasowym (1-10)
• Możliwość ustawiania czasu rewersowania przy zadziałaniu listew stykowych

DANE TECHNICZNE:

• Napięcie robocze (+/- 10%):
• • 1 N~220 V, PE
  • 3 N~220-400 V, PE
  • 3~220-400 V, PE
• Moc wyjściowa dla napędu: max. 3 kW
• Częstotliwość robocza: 50/60 Hz
• Zabezpieczenie sieciowe na fazę, na miejscu montażu: 10-16 A
• Zewnętrzne napięcie zasilania (elektroniczne zabezpieczenie wewnętrzne): 24 V DC, 0,18 A
• Zewnętrzne napięcie zasilania: X1/L, X1/N (zabezpieczenie sieciowe przez bezpiecznik aparatowy F1): 1 N~230 V, 1,6 A zwłoczny
• Wejścia sterowania:
• • 24 V DC
  • typ. 10 mA
• Typ kontaktu przekaźnika maks. prąd przy 230VAC 1A, przy 24VDC 0,4A] (zalecane zastosowanie lamp LED): bezpotencjałowy styk przełączny
• Obciążenie kontaktów przekaźnika,rezystancyjne / indukcyjne: 230 V AC, 1 A
• Pobór mocy przez sterownik: 10 VA
• Zakres temperatur pracy: -10°C .. +50°C
• Wilgotność powietrza: do 93 % bez kondensacji
• Stopień ochrony obudowy: IP54
• Montaż: pionowo
• Kompatybilne wyłączniki krańcowe GfA: NES, DES
• Wymiary: 155 x 386 x 90 mm
