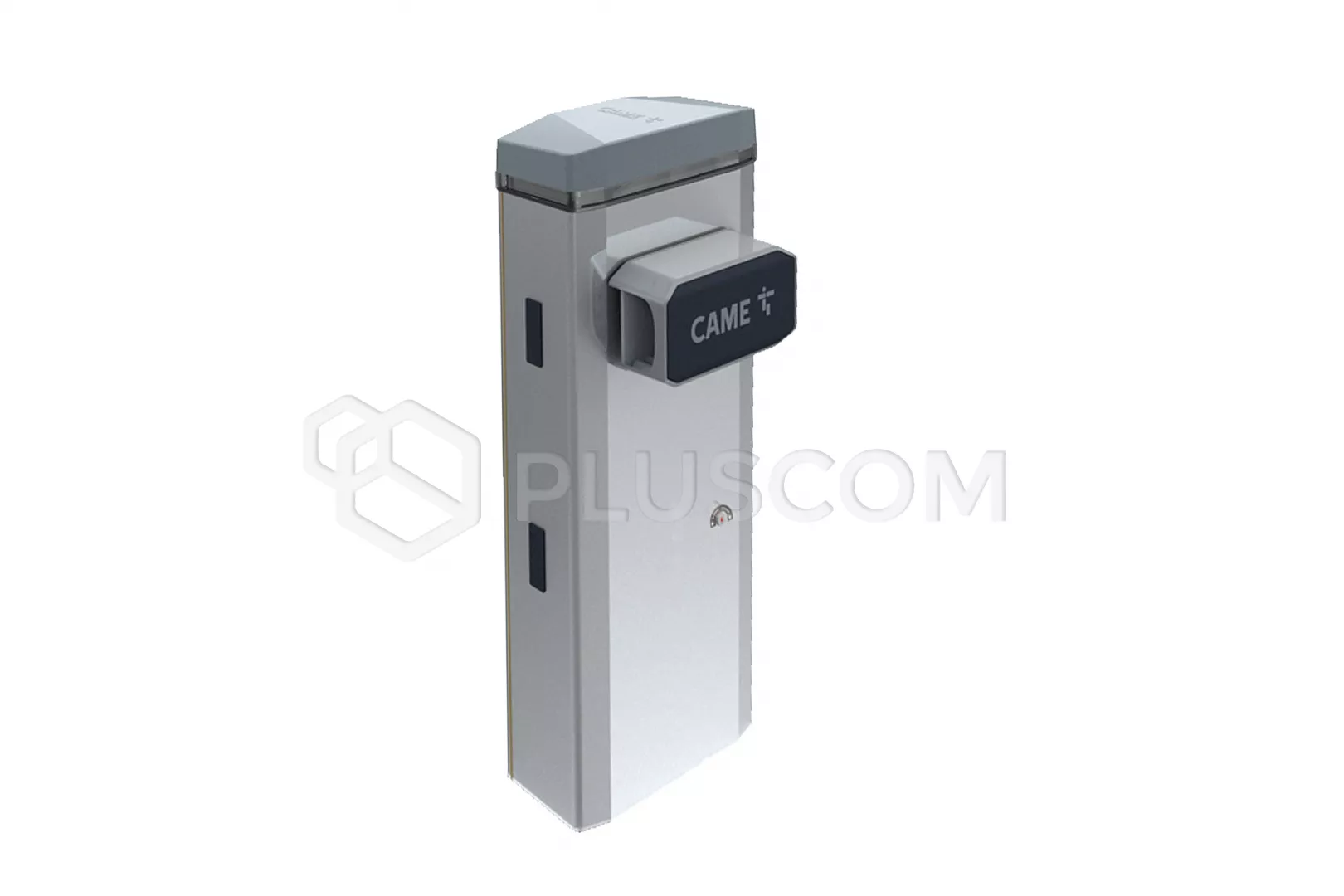

SZLABAN CAME GARD GGT80AX4 JEDNOSTKA
CENTRALNA DLA RAMIENIA DO 7.8m
Szlaban elektromechaniczny GT8 z wbudowanym enkoderem, doskonale sprawdzi się w
pracy przy dużych obciążeniach. Jest niezastąpiony na przejazdach, gdzie
konieczna jest długa i bezawaryjna praca.
Przetestowany pod kątem
intensywnego użytkowania do 160 cykli na godzinę i MCBF na poziomie 3 mln
cykli.
Montaż, szlabanu nie wymaga specjalnych przygotowań. Posiada technologicznie
przygotowane otwory w obudowie do instalacji fotokomórkek i akcesoriów
sterujących, bezpośrednio na konstrukcji szlabanu. Bardzo duża liczba
dodatkowych akcesoriów pozwala na unikalne dopasowanie szlabanu GARD do
konkretnego miejsca instalacji.
GGT80AX4 posiada wbudowaną centralę sterującą umieszczoną bezpośrednio pod pokrywą
obudowy. Dzięki temu wszystkie etapy konfiguracji i konserwacji mogą zostać
przeprowadzone w wygodnej pozycji stojącej, przy zamkniętej obudowie.
Centrala sterująca zawiera:
- wejścia dla akcesoriów bezpieczeństwa konfi gurowalne zarówno jako styki
N.C., jak i rezystancyjne (8k2)
- wejścia sterowania
- wejścia dla akcesoriów CXN BUS
- wyjście dla elektroblokady zabezpieczającej na końcu ramienia
- złącze dla odbiornika radiowego o stałym i zmiennym kodzie dla maks. 250
użytkowników (AF435/AF868)
- złącze do klawiatury zewnętrznej lub czytnika RFID (R800/R700)
- port szeregowy do bramy sieciowej CONNECT do zdalnego zarządzania
szlabanem
- złącze do CAME KEY do konfi guracji za pomocą smartfona
- PAMIĘĆ do zapisywania konfi guracji
- port szeregowy z protokołem MODBUS
Praktyczny 7 – segmentowy wyświetlacz oraz przyciski sterujące pozwalają
na nawigację po całym menu i konfi gurację szlabanu w kilku prostych krokach.
ZAAWANSOWANA KONTROLA PRĘDKOŚCI
Nowoczesna technologia w połączeniu z silnikiem 24V DC z ENKODEREM pozwala na
precyzyjne zarządzanie prędkością otwierania i zamykania. Dzięki tej
innowacyjnej funkcji ruch jest płynny zarówno podczas otwierania jak i
zamykania bez jakichkolwiek drgań, które mogłyby negatywnie wpłynąć na trwałość
układu mechanicznego.
Centrala sterująca analizuje na bieżąco siły działające na ramię, dostosowując
prędkość na podstawie mierzonych parametrów, co pozwala na zachowanie
długotrwałej odporności i niezawodności w każdych warunkach atmosferycznych.
WŁAŚCIWOŚCI
- TRWAŁOŚĆ - obudowa ze stali nierdzewnej AISI 304
- NIEZAWODNOŚĆ - motoreduktor z silnikiem 24 V DC i ENKODEREM do
zaawansowanej kontroli prędkości
- FUNKCJONALNOŚĆ - wbudowany system oświetlenia LED RG dla pełnej
sygnalizacji stanu urządzenia
- BEZPIECZEŃSTWO – EN12453 - gumowy profi l w ramieniu i skuteczny
system wykrywania przeszkód gwarantują pełne bezpieczeństwo
- WSZECHSTRONNOŚĆ - elektronika sterująca z wejściami cyfrowymi,
technologią CXN BUS, protokołem MODBUS pozwalającym na integrację z systemami
zewnętrznymi
- WYDAJNOŚĆ - prędkość otwierania/zamykania od 2 do 4s, w zależności
od długości szlabanu

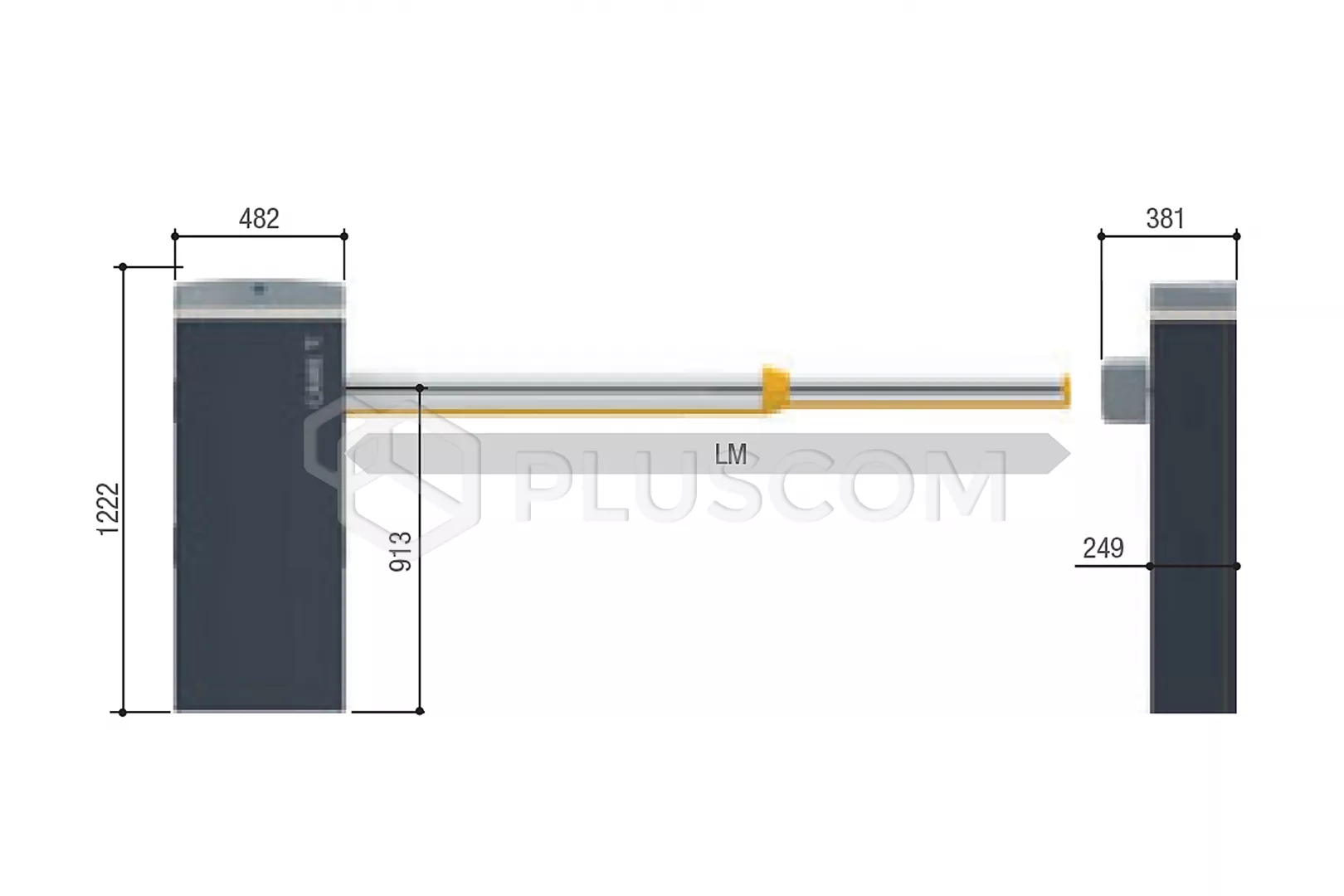

Wymiary:
DANE TECHNICZNE:
- Zasilani: 230V AC
- Zasilanie silnika: 24V DC
- Pobór prądu: 1.1A
- Moc silnika: 300 W
- Cykl pracy: do 160 cykli/godz
- Czas otwarcia do 90°: 4-8 sek
- Moment obrotowy: 600 Nm
- Stopień zabezpieczenia: IP 54
- Temperatura pracy: -20°C ~ 55°C
- Wymiary: 1222x482x381mm
