ATTE XCOAX4-SET Zestaw aktywnych konwerterów

ATTE XCOAX4-SET Zestaw do transmisji LAN + PoE po koncentryku 100Mbps, zasięg do 1000m

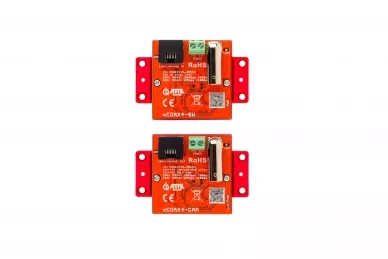

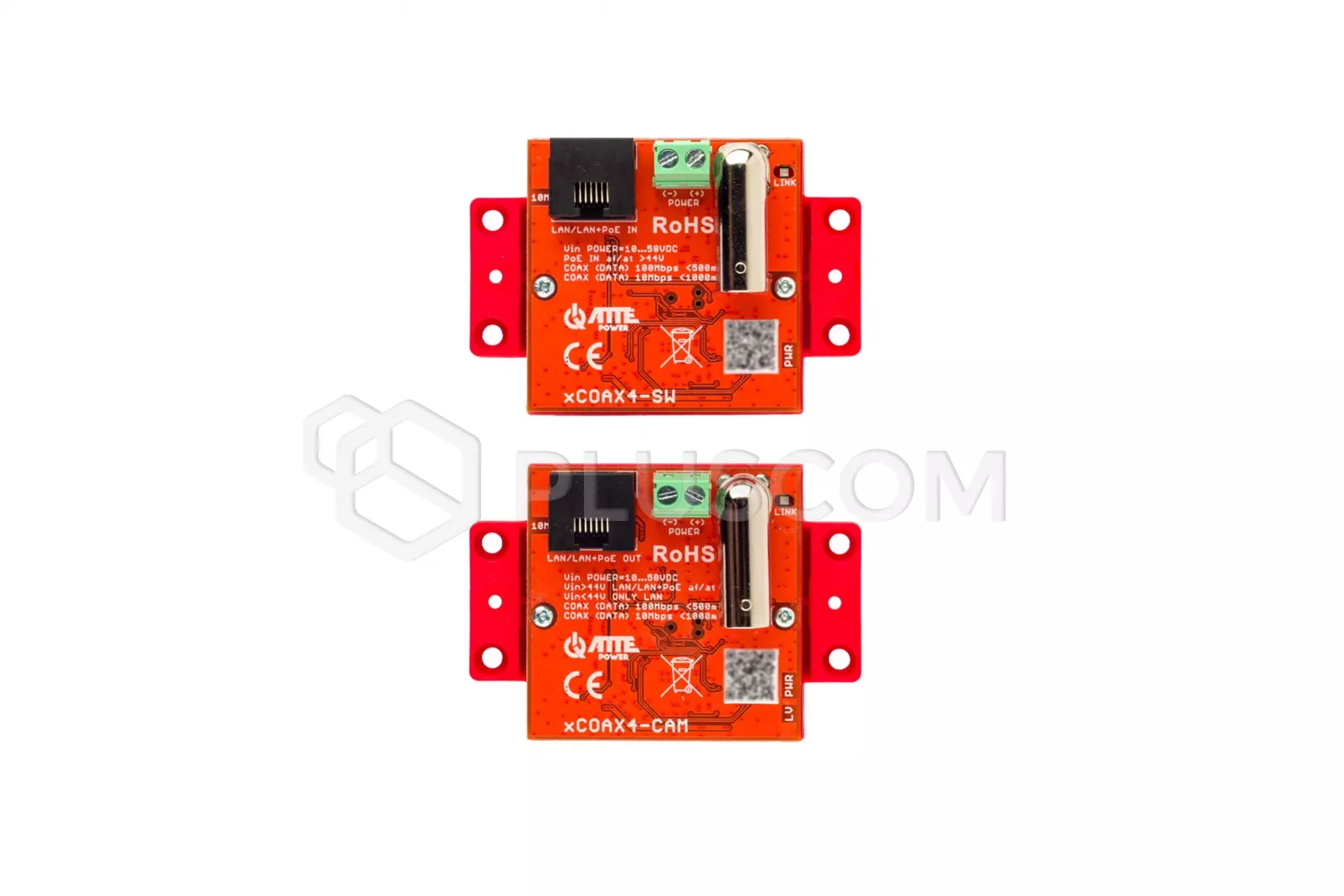

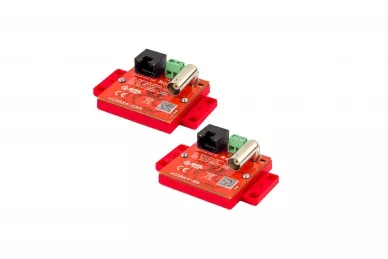

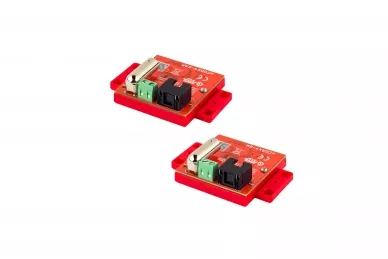

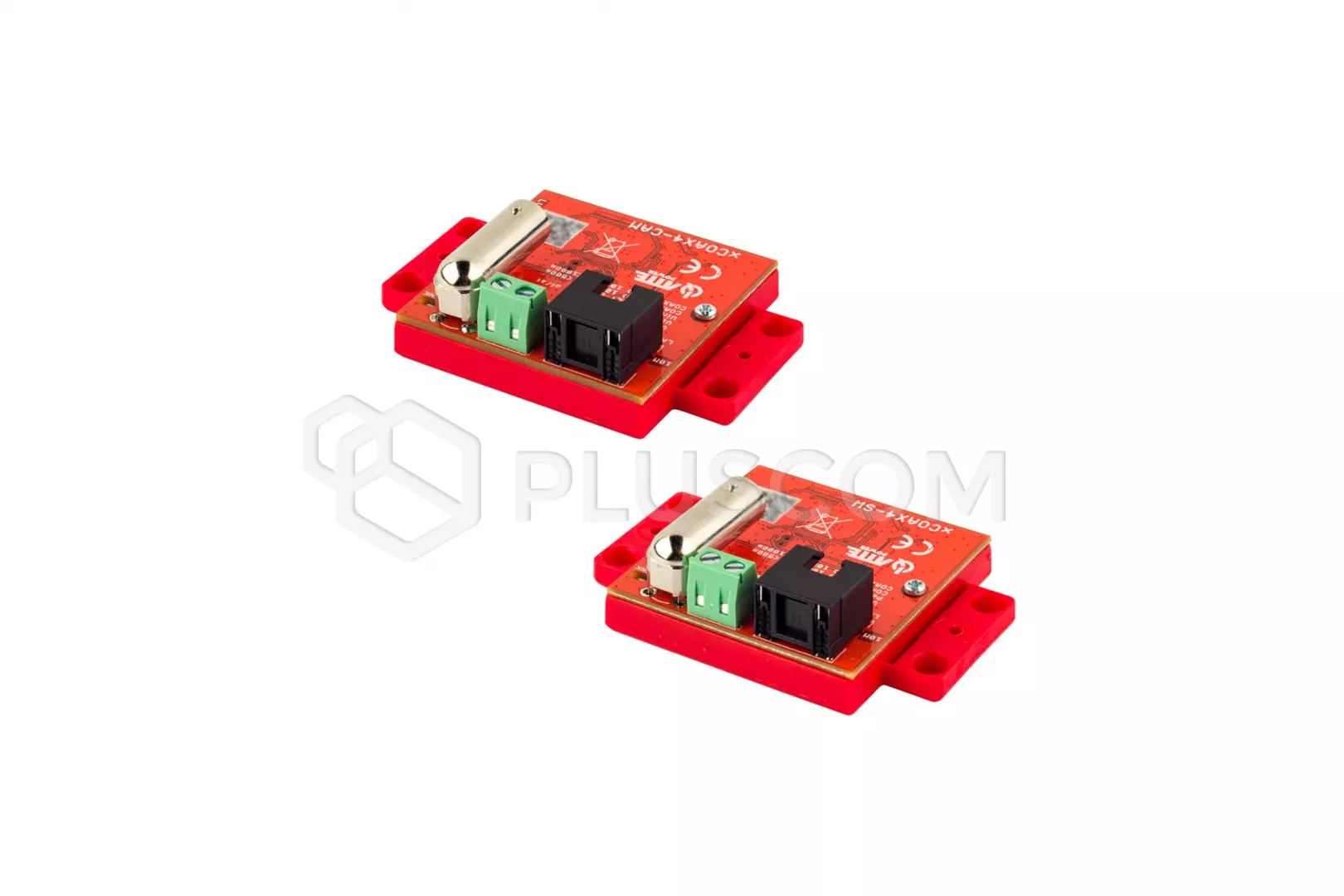

W skład zestawu wchodzą:

• xCOAX4-SW
• xCOAX4-CAM

xCOAX4-SET to zestaw aktywnych konwerterów do transmisji danych z sieci Ethernet oraz zasilania PoE poprzez typowy przewód koncentryczny wykorzystywany w monitoringu analogowym.
Urządzenia można opcjonalnie zasilać ze złącz śrubowych POWER. Dla poprawnego zasilania odbiorników PoE napięcie musi być wyższe niż 44V DC. Przy zasilaniu ze złącz śrubowych napięciem 55V DC moc wyjściowa dostępna w porcie PoE wzrasta do 60W.
Urządzenie posiada bardzo małe rozmiary co pozwala na łatwą zabudowę w niewielkich przestrzeniach np. w podstawie kamery lub puszce instalacyjnej.

Maksymalna odległość transmisji danych oraz zasilania PoE jest zależna od długości i przekroju zastosowanych przewodów oraz jakości zastosowanych złącz BNC. Duży wpływ na stabilność transmisji ma obecność innych przewodów w trasie kablowej oraz dodatkowe połączenia pośrednie.
Maksymalna długość przewodu koncentrycznego to 1000m. W przypadku niskiej jakości przewodu prędkość transmisji może zostać obniżona do 10Mbps co zostanie zasygnalizowane diodą na obudowie.

xCOAX4-SET umożliwiają montaż kamer IP PoE w miejscach, gdzie wymiana istniejącego okablowania koncentrycznego jest niemożliwa bądź nieopłacalna. Moduł xCOAX4-SW zasila się z dowolnego switcha PoE (port RJ45) i za pośrednictwem kabla koncentrycznego, umożliwia dwukierunkową komunikację sieciową oraz zasilanie modułu xCOAX4-CAM. Kamerę IP lub dowolne urządzenie sieciowe można dołączyć do portu RJ45 modułu xCOAX4-CAM na końcu linii.

NAJWAŻNIEJSZE CECHY:

• zasięg transmisji poprzez kabel koncentryczny do 1000m z prędkością 10/100Mbps
• miniaturowa konstrukcja umożliwia montaż w podstawie kamery
• możliwość zasilania ze switcha PoE 802.3at/af, PoE PASSIVE (xCOAX4-SW) oraz poprzez złącza śrubowe napięciem 10-58VDC
• odporność na zakłócenia i funkcja watchdog w torze COAX
• do 40W sumarycznej mocy
• wyraźna, optyczna sygnalizacja stanu zasilania oraz transmisji danych
• bardzo niski pobór mocy (< 1,35 W)
• łatwe i szybkie uruchomienie bez konieczności konfiguracji parametrów

DANE TECHNICZNE:

• Całkowita ilość portów: 2 Port PoE, 2 Port BNC (żeński)
• Port PoE IN: LAN/LAN + PoE IN 802.3af/at, PoE Passive
• Porty PoE OUT: LAN/LAN + PoE OUT 802.3af/at/bt60
• Porty LAN 10/100Mbps: LAN/LAN + PoE IN, LAN/LAN + PoE OUT
• Porty LAN + PoE OUT 10/100Mbps: LAN/LAN + PoE OUT
• Napięcie wejściowe: 10 ... 58 V
• Napięcie wyjściowe PoE: Vout = Vin (44... 58 V)
• Maksymalna moc wyjściowa z portu: LAN/LAN + PoE OUT - 60 W
• Pobór mocy: 1,35 W (cały tor)
• Kontrola zasilania na wyjściu: Autonegocjacja
• Zabezpieczenia przepięciowe: Porty LAN i BNC
• Zabezpieczenia przeciążeniowe: xCOAX4-SW - Zabezpieczenie przed zwarciem z autopowrotem
• Długość przewodu koncentrycznego: < 1000m - xCOAX4-SW do xCOAX4-CAM
• Sygnalizacja toru koncentrycznego: LED LINK przy złączu BNC (zielony) - link i transmisja danych w torze COAX
• Sygnalizacja zasilania: LED PWR - obecność zasilania
• Sygnalizacja PoE: LED port RJ45 (żółty) - obecność zasilania PoE
• Sygnalizacja transmisji: LED port RJ45 (zielony) - link i transmisja danych
• Sygnalizacja przepustowości LAN: LED 10Mb – transmisja LAN w torze XCOAX z prędkością 10Mbps
• Sygnalizacja niskiego napięcia: LED LV Dioda sygnalizacyjna LowVoltageStopień ochrony: IP20
• Konstrukcja obudowy: Uniwersalna podstawa montażowa
• Montaż: Kołki montażowe, dostępne dodatkowe adaptery do szyny TH-35 oraz RACK
• Zakres temperatur pracy: -25°C ... +65°C
• Wymiary: 51(73) x 51 x 23 mm
• Waga: 0,06 kg
