ETH10-2wire-SET Zestaw do transmisji LAN 10Mbps + PoE po 2 żyłach do
1000m

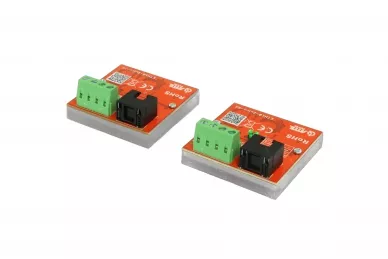

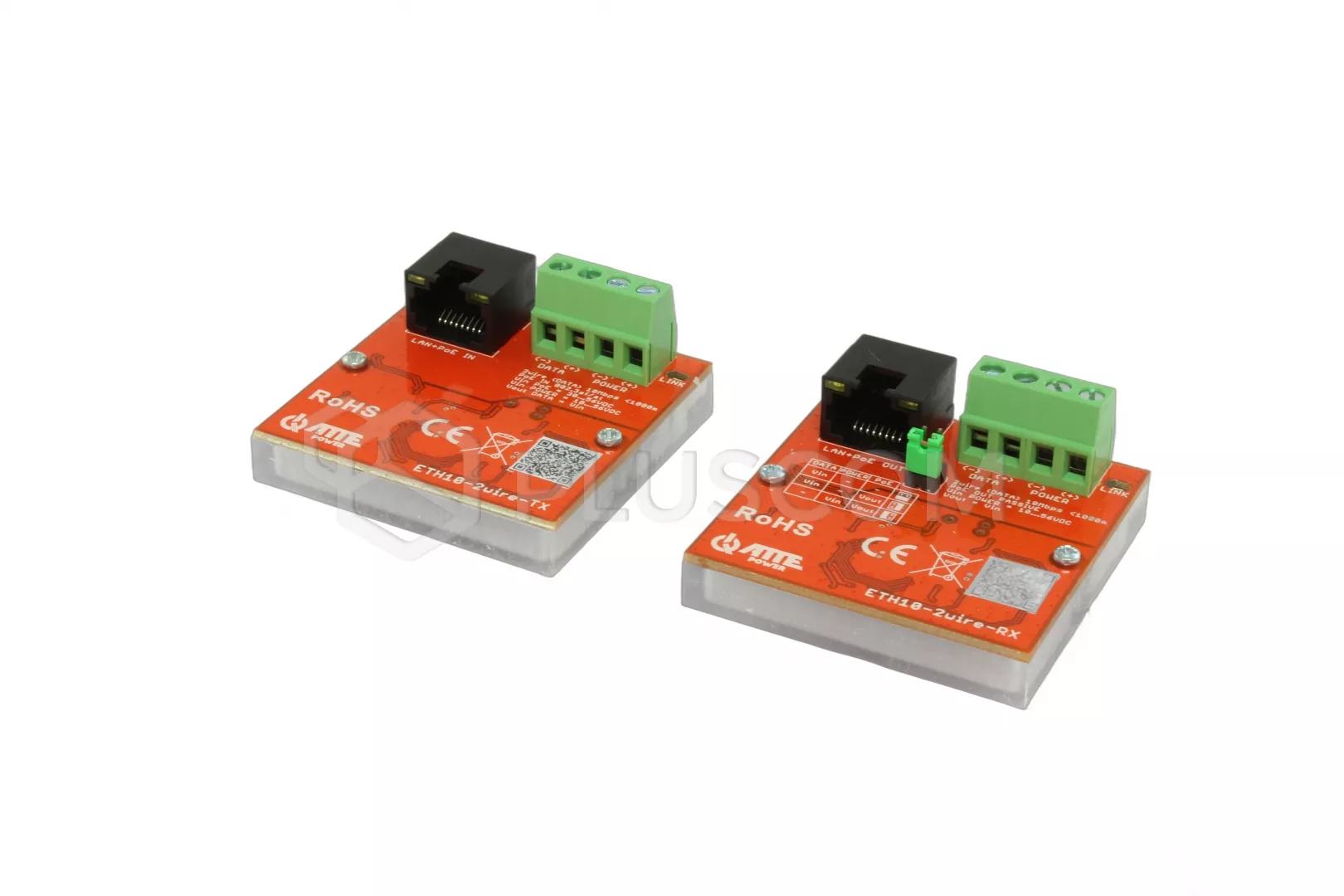

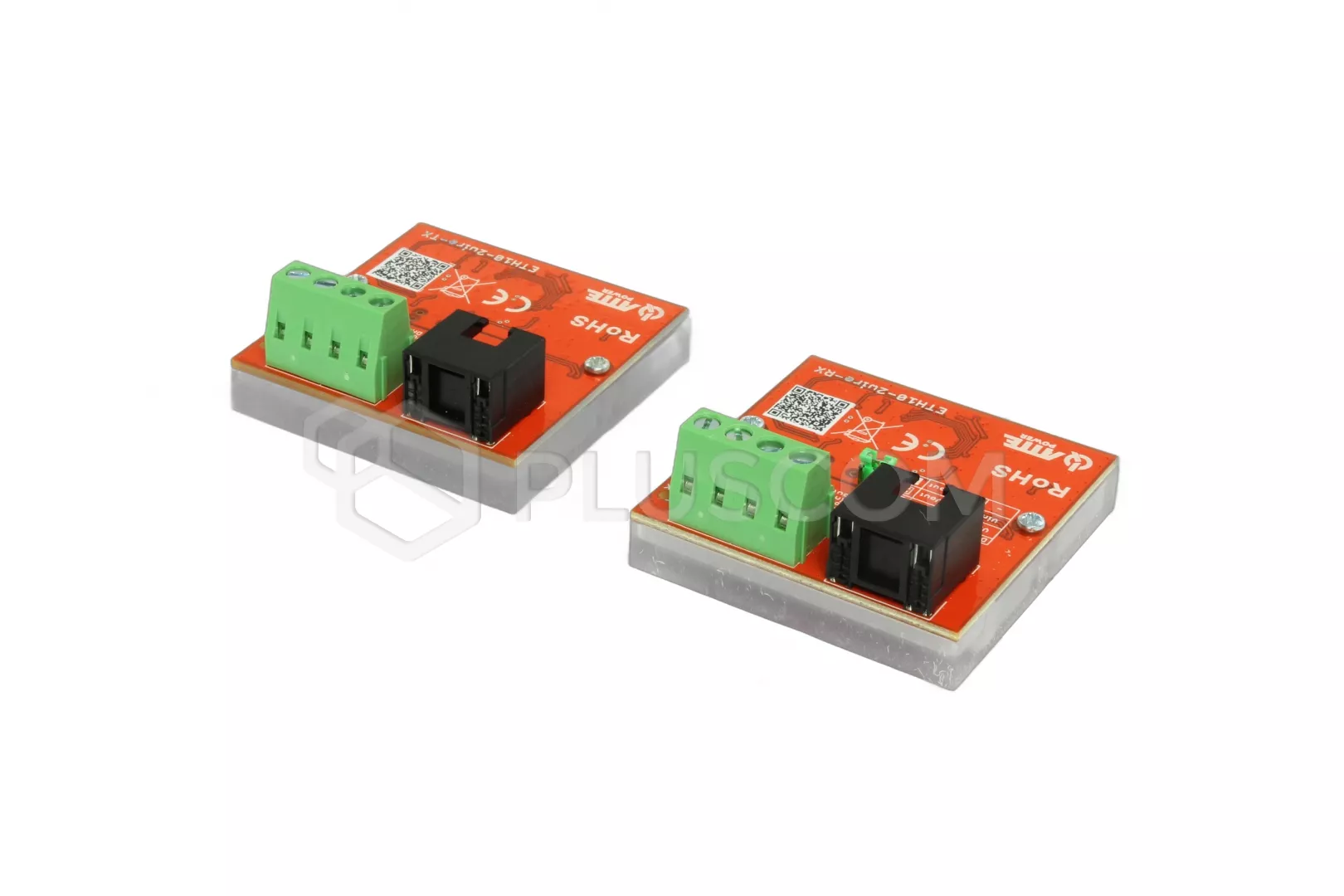

ETH10-2wire-SET to zestaw aktywnych konwerterów do transmisji danych z sieci
Ethernet oraz zasilania PoE z wykorzystaniem 2 przewodów np. jednej pary
skrętki UTP. Urządzenia umożliwiają montaż kamer lub innych urządzeń IP PoE w
miejscach, gdzie wymiana istniejącego okablowania jest niemożliwa bądź
nieopłacalna.
Moduł ETH10-2wire-TX zasilany jest z dowolnego switcha PoE (port RJ45) a
następnie za pośrednictwem 2 przewodów, umożliwia dwukierunkową komunikację
sieciową oraz zasilanie modułu ETH10-2wire-RX wraz z kamerą PoE. Urządzenia
można opcjonalnie zasilać ze złącz śrubowych POWER. Maksymalna długość
przewodów w torze 2wire to 1000m. Kamerę bądź inny odbiornik PoE można dołączyć
do portu RJ45 modułu ETH10-2wire-RX na końcu linii.
W zależności od wybranego trybu pracy konwerterów, zasilanie ich oraz urządzeń
do nich podpiętych może być realizowane na kilka sposobów. Zasilanie PoE lub z
zewnętrznego zasilacza. Zarówno od strony nadajnika ETH10-2wire-TX jak i
odbiornika ETH10-2wire-RX. Urządzenie posiada bardzo małe rozmiary co pozwala
na łatwą zabudowę w niewielkich przestrzeniach np. w podstawie kamery lub
puszce instalacyjnej.
Najwygodniejszym sposobem montażu, są dedykowane obudowy serii ABOX oraz blachy
montażowe, wyposażone w otworowanie systemowe w rastrze 10,8mm. Systemowe
rozwiązanie pozwala na pionowy lub poziomy montaż wybranych urządzeń w
dowolnej, otworowanej części obudowy lub blachy montażowej. Przy zastosowaniu
dodatkowego adaptera można urządzenie zainstalować na szynie TH-35.
Obudowa pozwala na montaż na kilka sposobów:
- z użyciem kołków montażowych na rastrze 10.8 jaki jest we wszystkich
obudowach ABOX
- poprzez przykręcenie wkrętem przez dodatkowe otwory do dowolnej płaskiej
powierzchni
- z zastosowaniem blachy montażowej ADD-RACK2U1 lub ADD-RACK2U2
- z zastosowaniem dodatkowych zatrzasków na szynie TH35 (DIN) ADD-TH35
DANE TECHNICZNE:
- Całkowita ilość portów: 2 Porty PoE, 2 Listwy śrubowe
- Port PoE IN: LAN + PoE IN
- Porty PoE OUT: LAN + PoE OUT
- Porty LAN 10/100Mbps: LAN + PoE IN, LAN + PoE OUT
- Napięcie wejściowe: Vin PoE - 30 ... 56 V, Vin Power - 10 ... 56 V
- Napięcie wyjściowe PoE: VoutDATA = Vin, Vout = Vin
- Pobór mocy: 1,35 W (cały tor)
- Kontrola zasilania na wyjściu: Zworki - konfiguracja w instrukcji i na
urządzeniu
- Zabezpieczenia przepięciowe: LAN i DATA
- Zabezpieczenia przeciążeniowe: LAN + PoE IN - Zabezpieczenie
przeciążeniowe na poziomie 0,6 A
- Długość kabla toru 2WIRE: < 1000m - 2 pojedyncze skręcane
przewody
- Sygnalizacja toru 2wire: LED LINK (zielony) - link i transmisja danych w
torze 2wire
- Sygnalizacja zasilania: LED port RJ45 (żółty) - obecność zasilania
- Sygnalizacja transmisji: LED port RJ45 (zielony) - link i transmisja
danych w torze LAN
- Zakres temperatur pracy: -25°C ... +65°C
- Stopień ochrony: IP20
- Wymiary: 51 x 51 x 22 mm
- Waga: 0,05 kg

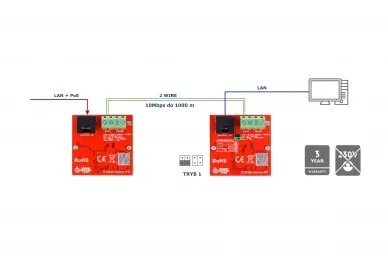

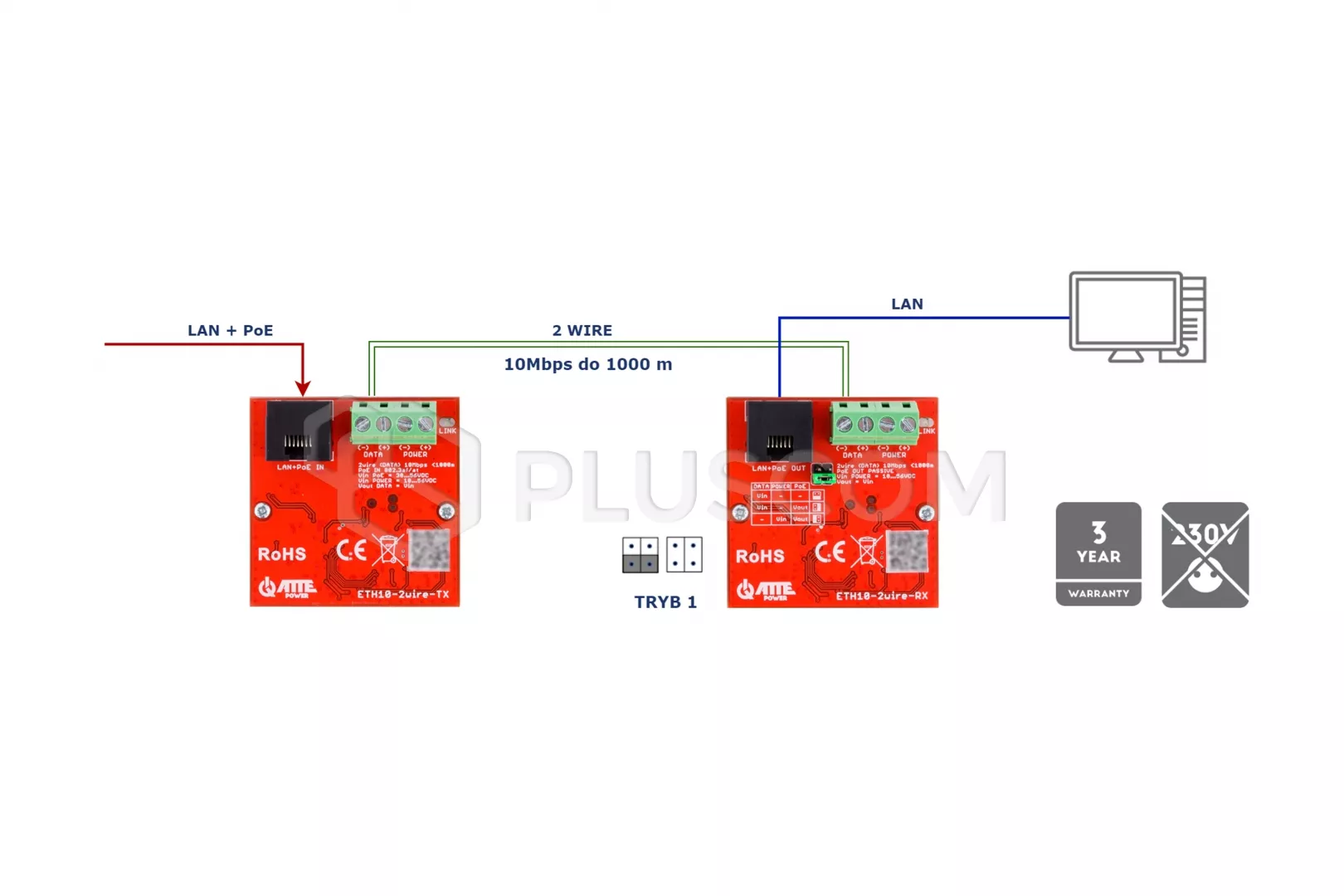

Przykładowe zastosowanie ETH10-2wire-SET przy pracy w Trybie 1

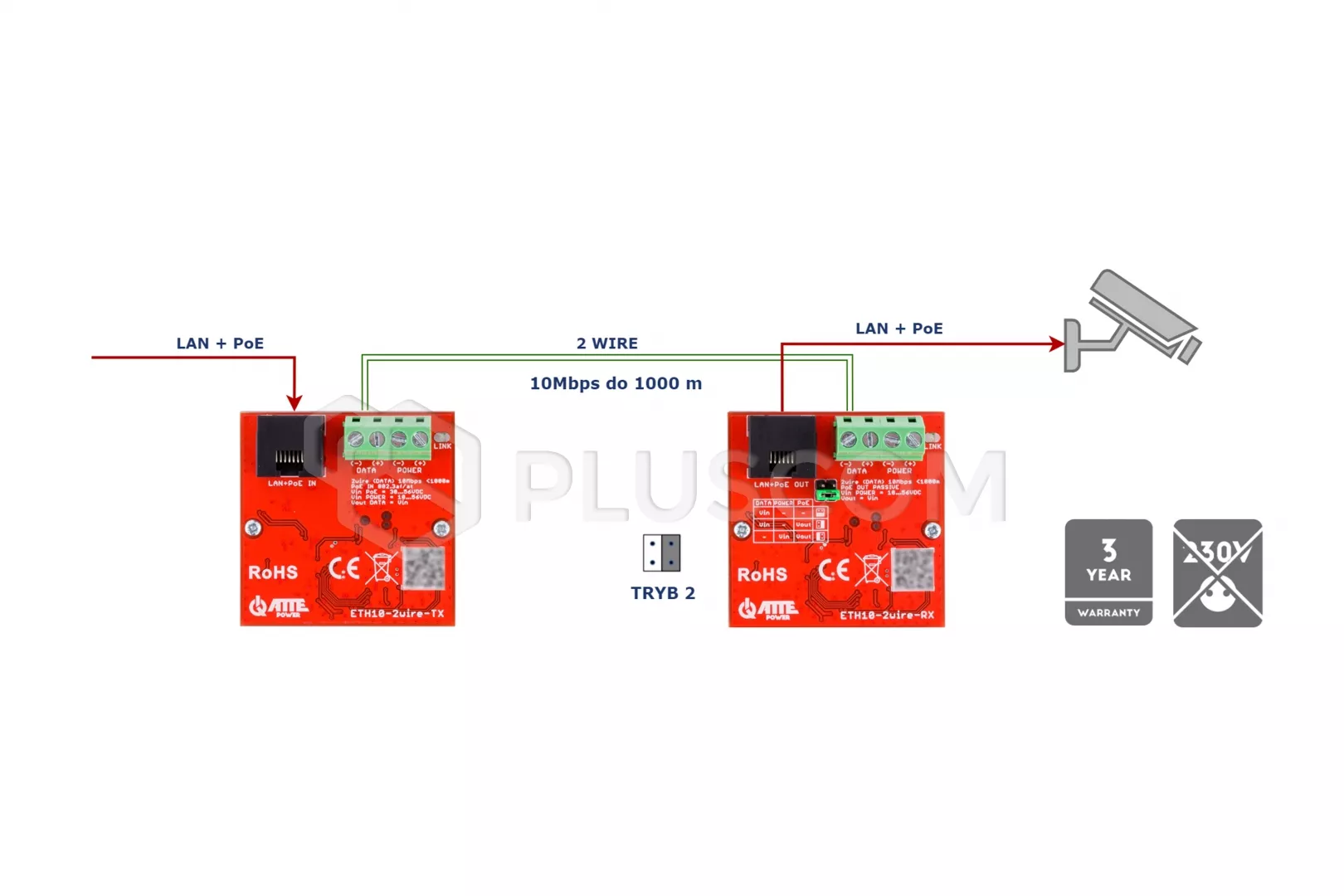

Przykładowe zastosowanie ETH10-2wire-SET przy pracy w Trybie 2

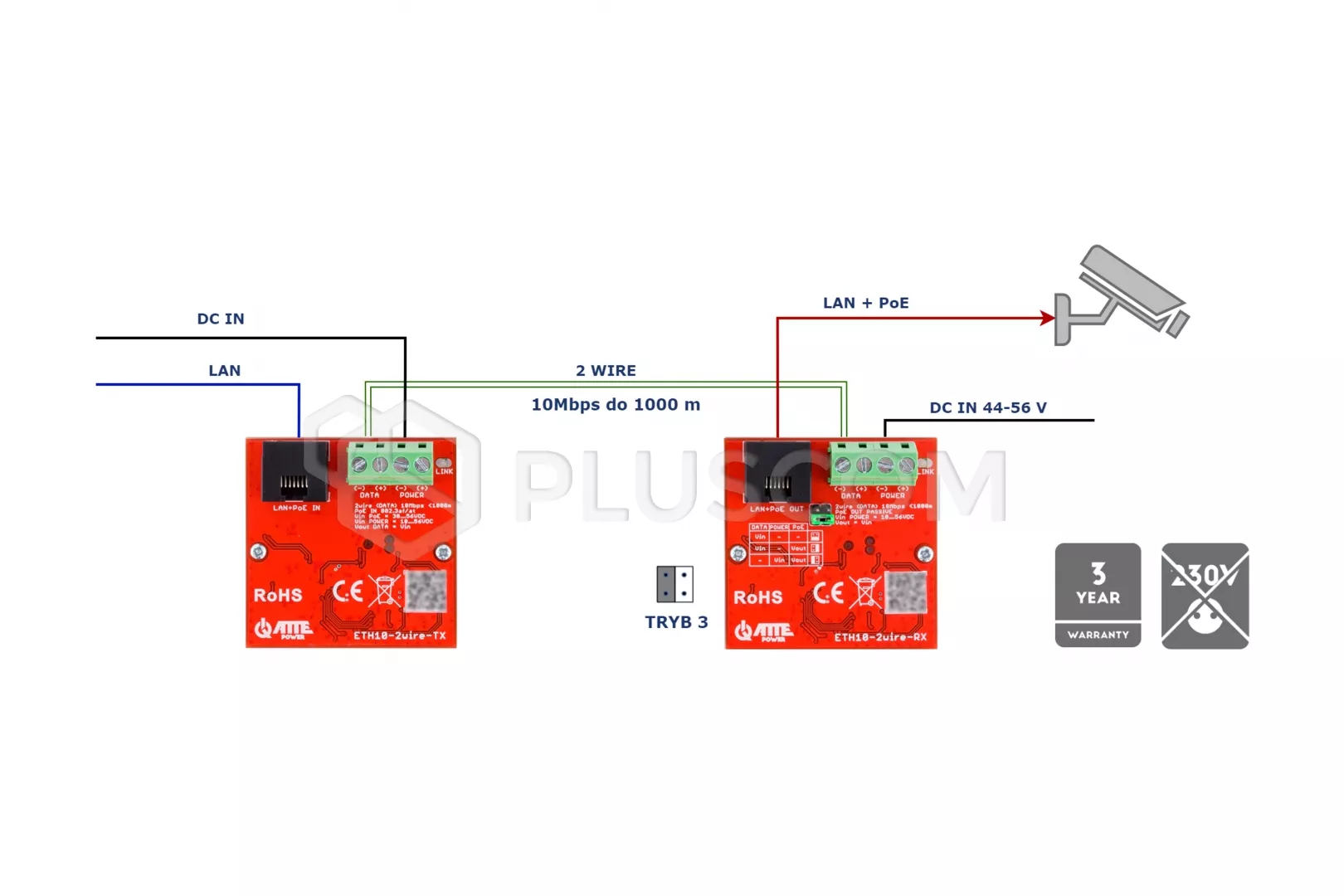

Przykładowe zastosowanie ETH10-2wire-SET przy pracy w Trybie 3

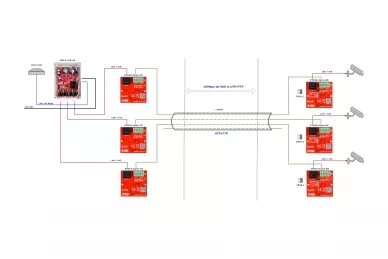

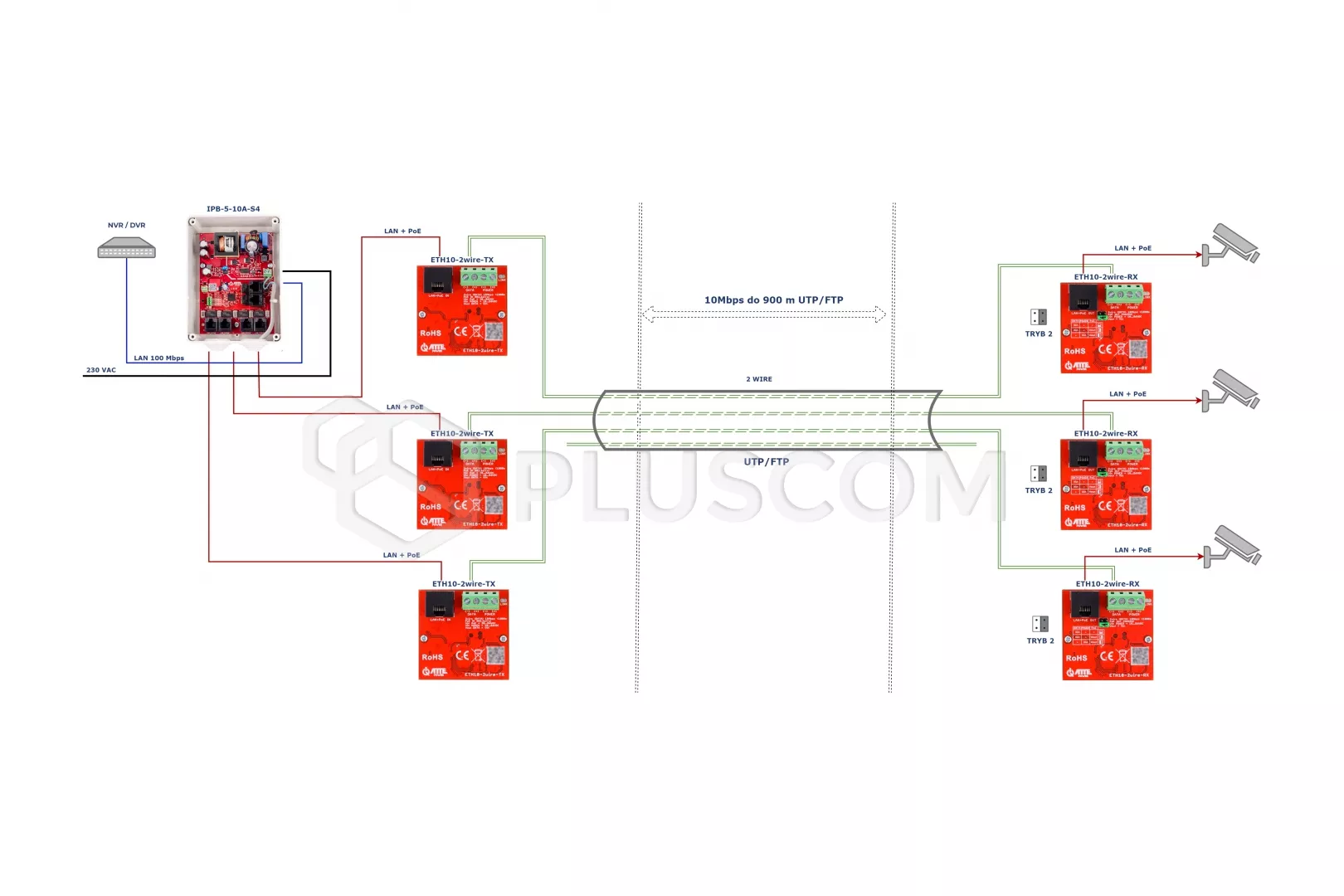

Przykładowe zastosowanie ETH10-2wire-SET do połączenia 3 kamer IP PoE za pomocą jednego przewodu UTP
