ATTE ETH-ETH500-SET Ekstender zasięgu LAN+PoE

ATTE ETH-ETH500-SET Ekstender zasięgu LAN+PoE do 800m

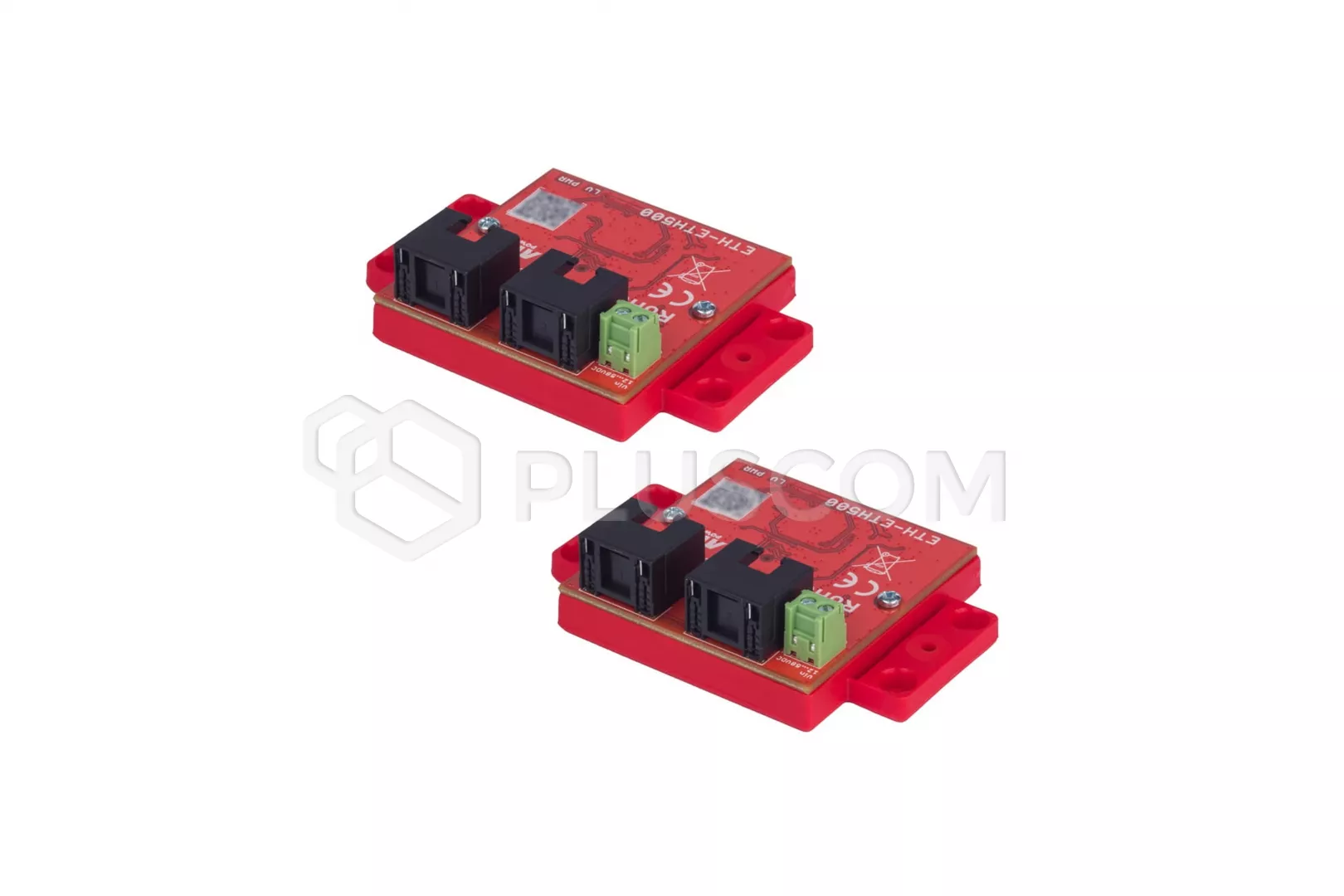

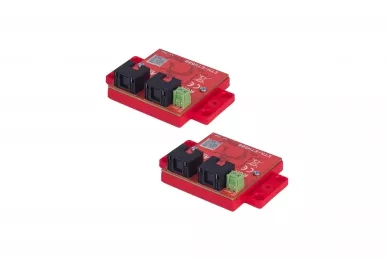

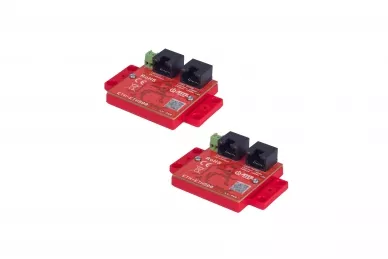

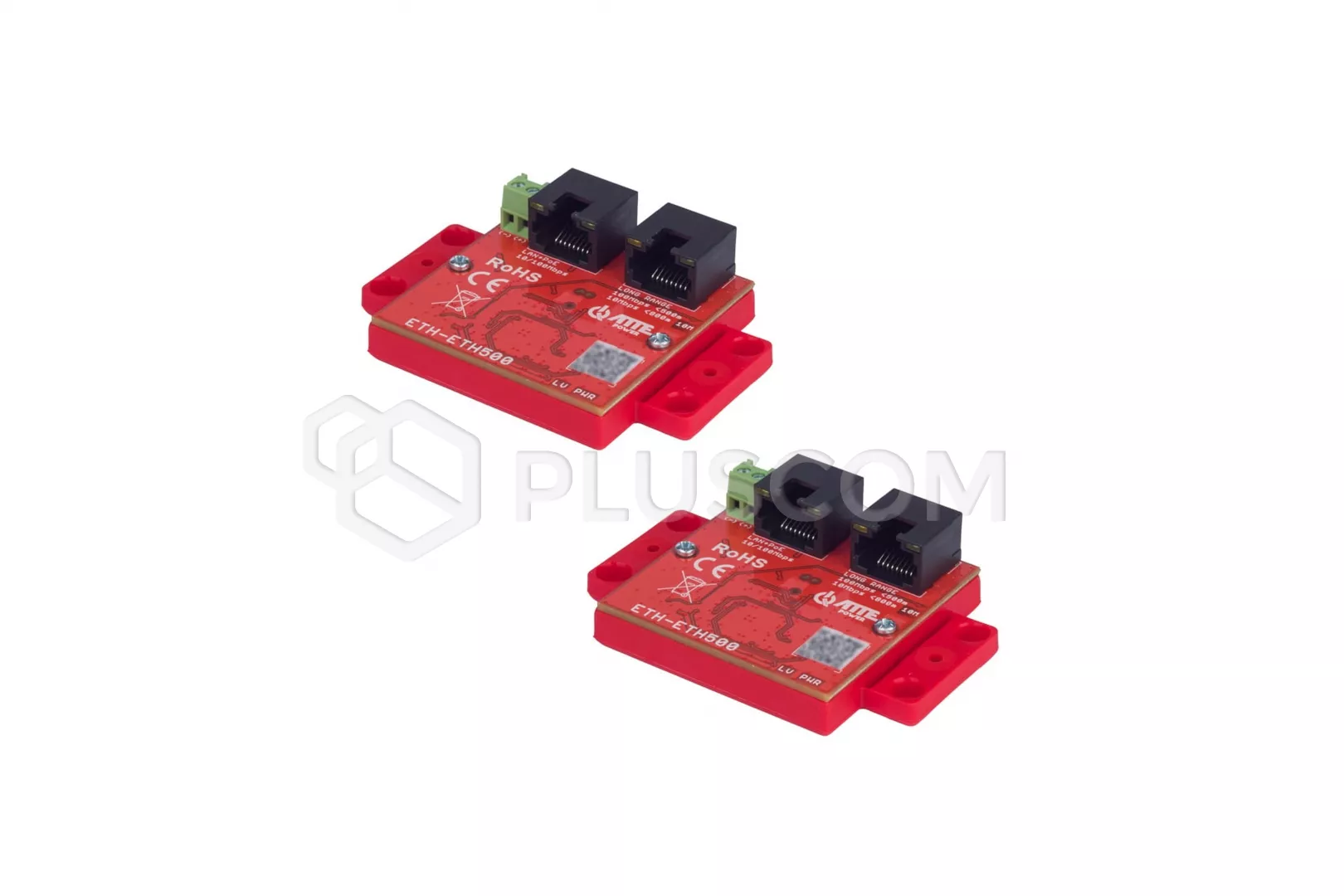

ETH-ETH500-SET jest zestawem dwóch konwerterów zwiększających zasięg sieci LAN z POE. Zainstalowany pomiędzy dowolnym switchem PoE, a kamerą IP zasilaną z PoE, pozwala na zwiększenie zasięgu sieci nawet do 800m z użyciem standardowego przewodu UTP.
Urządzenia umożliwiają montaż kamer lub innych urządzeń IP PoE w oddalonych miejscach, gdzie instalacja dodatkowego okablowania jest niemożliwa bądź nieopłacalna.
Zastosowanie zestawu ETH-ETH500-SET ułatwia modernizację istniejących systemów telewizji opartej o kamery analogowe z okablowaniem UTP przekraczającym odległości 100m gdzie nie jest możliwe zainstalowanie standardowych urządzeń sieciowych.

Główne cechy:

• przesyła dane Ethernet i PoE za pomocą standardowego kabla UTP
• rozszerza zasięg Ethernet+PoE do 800 m przy 10 Mb/s lub 500 m przy 100 Mb/s za pomocą kabla UTP
• zastosowanie ETH-ETH500SET nie wpływa na identyfikację odbiornika PoE w switchu zasilającym
• pełna przepustowość 10/100 Mbps
• symetryczna przepustowość zapewnia spójne przesyłanie i pobieranie
• automatyczny wybór maksymalnej przepustowości
• zgodny ze wszystkimi głównymi standardami IEEE PoE i protokołami sieciowymi dla UDP, TCP/IP, HTTP/HTTP
• wskaźniki LED potwierdzają stan pracy
• w połączeniu z obudowami serii ABOX pełna zgodność z wymaganiami środowiskowymi (temperatura otoczenia, wilgotność z kondensacją, warunki napięcia wysokiego/niskiego oraz ochrona przed napięciem przejściowym)
• rozszerzona temperatura pracy od -25°C do +65°C

Moduł ETH-ETH500 może być zasilany z dowolnego switcha PoE (port RJ45) Następnie przewodem UTP łączymy moduły ETH-ETH500 za pośrednictwem portów LONG RANGE Maksymalna długość przewodów w torze LONG RANGE to 800m. Połączenie pomiędzy modułami ETH-ETH500 realizuje nam dwukierunkową komunikację sieciową oraz zasilanie PoE.
Urządzenia można opcjonalnie zasilać poprzez złącza śrubowe POWER. W takim przypadku należy zasilić je niezależnie po obydwóch stronach toru LONG RANGE.
Kamerę bądź inny odbiornik PoE można dołączyć do portu RJ45 modułu ETH-ETH500 na końcu linii. Po poprawnej identyfikacji odbiornika PoE w switchu zasilającym wszystkie urządzenia zostaną zasilone oraz zestawi się połączenie w całym torze.

Zastosowanie

• modernizacja istniejących analogowych instalacji CCTV do systemów opartych na sieci Ethernet
• budowa instalacji CCTV dla farm fotowoltaicznych, boisk i terenów rekreacyjnych, parków miejskich
• monitorowanie placów budowy gdzie przy ograniczonym budżecie należy wykonać instalację na rozległym terenie. Niski koszt okablowania przy zachowaniu bezpieczeństwa użytkowania w miejscach często narażonych na uszkodzenia

DANE TECHNICZNE:

• Całkowita ilość portów: 4 Port PoE, 2 Listwy śrubowe
• Porty PoE IN/OUT: LAN + PoE
• Porty LAN 10/100Mbps: LAN + PoE, LAN + PoE LONG RANGE
• Porty LAN Long Range: LAN + PoE LONG RANGE
• Napięcie wejściowe: Vin PoE - 44 ... 58 V, Vin - 12 ... 58 V
• Napięcie wyjściowe PoE: Vout = Vin
• Pobór mocy: 1,35 W (cały tor)
• Długość przewodu toru Long Range:
  • < 250m - UTP 100 Mbps Maksymalna moc 50 W PoE
  • < 500m - UTP 100 Mbps Maksymalna moc 25 W PoE
  • <800m - UTP 10 Mbps Maksymalna moc 15 W PoE
• Sygnalizacja przepustowości LAN: LED 10Mb – transmisja LAN w torze LONG RANGE z prędkością 10Mbps
• Sygnalizacja zasilania: LED PWR (biały) - obecność zasilania
• Sygnalizacja PoE: LED port RJ45 (żółty) - obecność zasilania PoE
• Sygnalizacja transmisji: LED port RJ45 (zielony) - link i transmisja danych w torze LAN

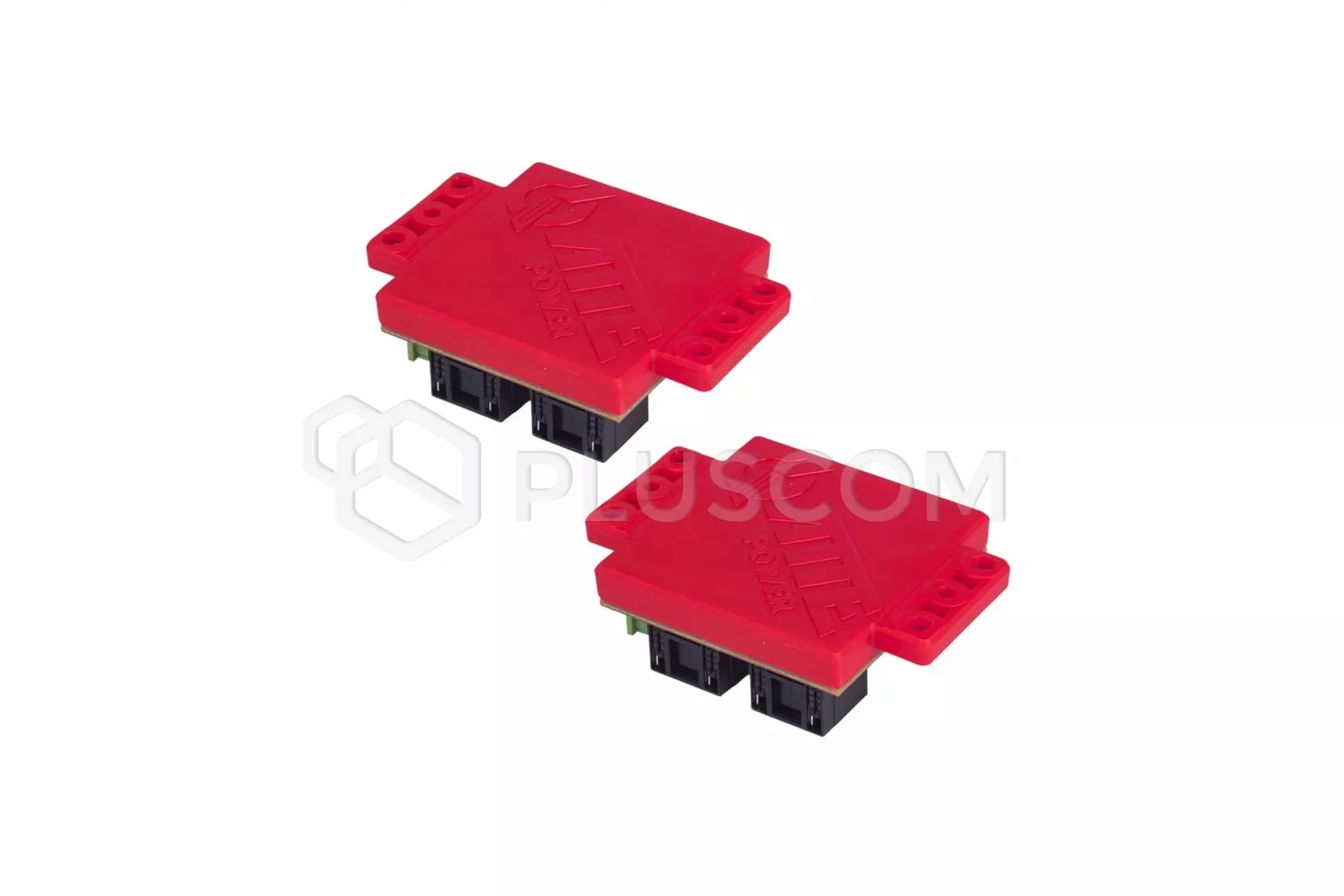

• Konstrukcja obudowy: uniwersalna podstawa montażowa
• Montaż: kołki montażowe, dostępne dodatkowe adaptery do szyny TH-35 oraz RACK
• Stopień ochrony: IP20
• Zakres temperatur pracy: -25°C...+65°C

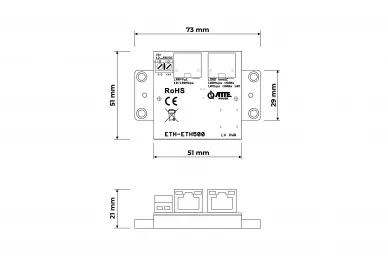

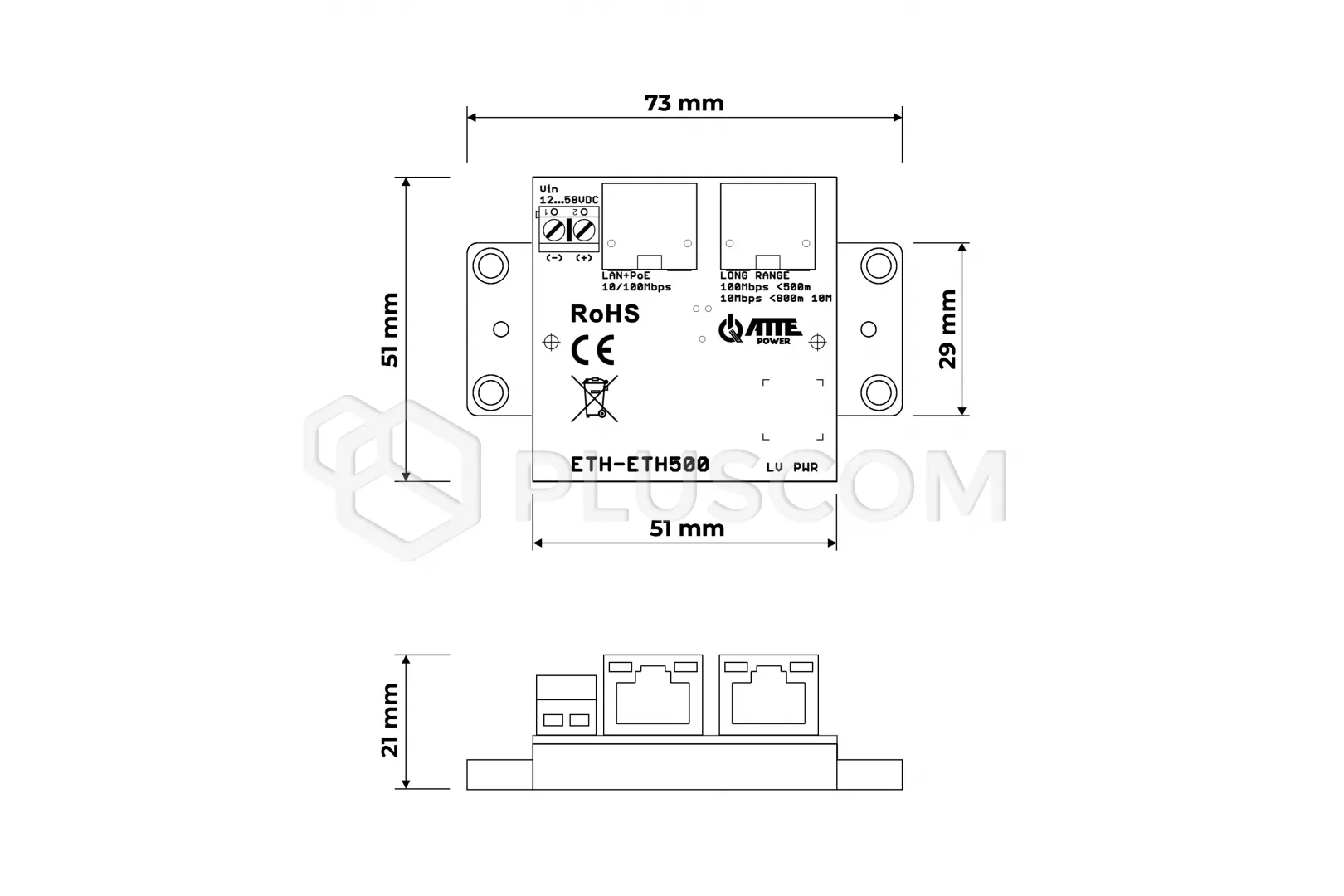

• Wymiary: 51(73) x 51 x 21 mm
• Waga: 0,026 kg
