Atte ETH-2wire-SET zestaw aktywnych konwerterów

Atte ETH-2wire-SET Zestaw do transmisji LAN + PoE po 2 przewodach 100Mbps do 300m

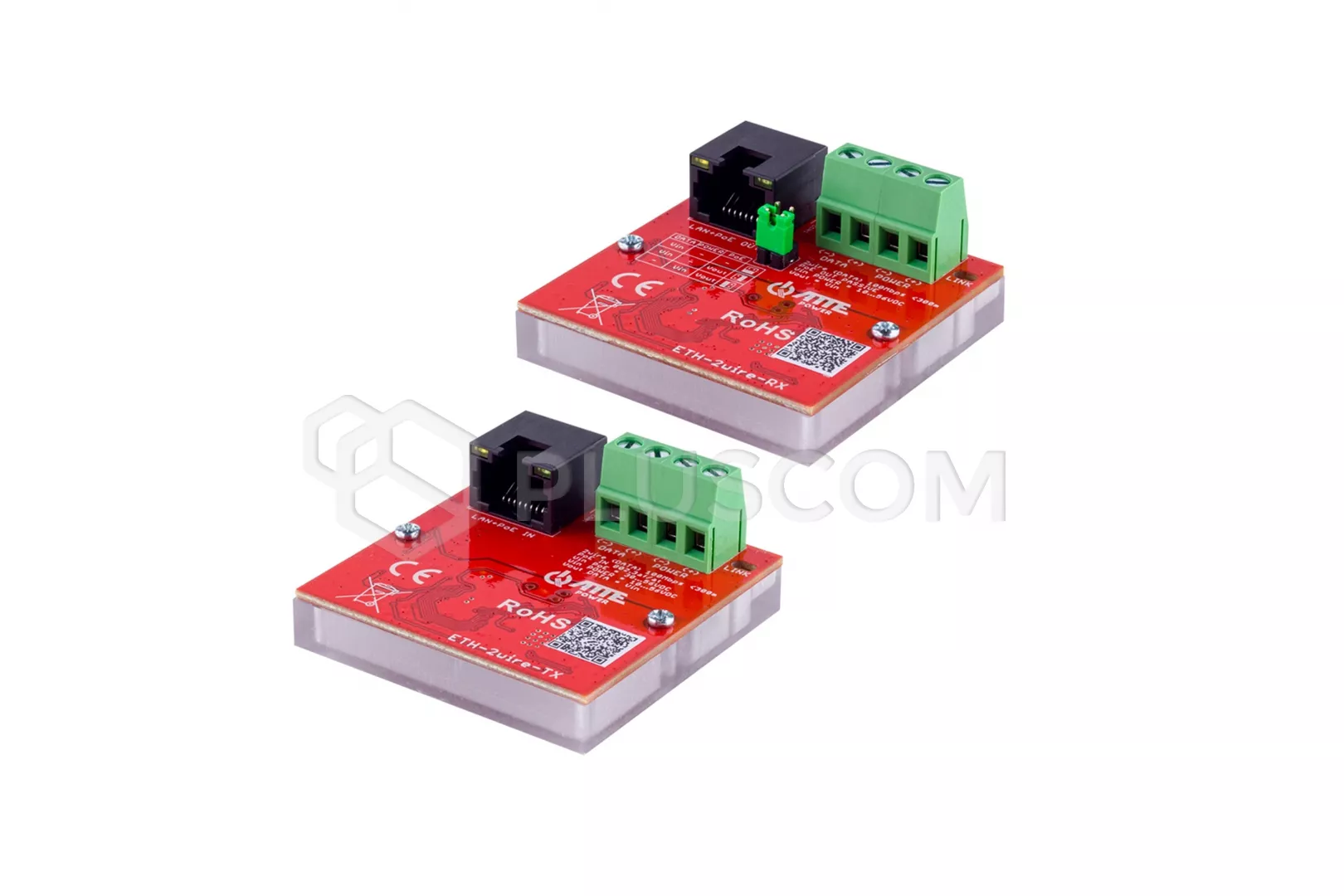

ETH-2wire-SET to zestaw aktywnych konwerterów do transmisji danych z sieci Ethernet oraz zasilania PoE z wykorzystaniem 2 przewodów np. jednej pary skrętki UTP. Urządzenia umożliwiają montaż kamer lub innych urządzeń IP PoE w miejscach, gdzie wymiana istniejącego okablowania jest niemożliwa bądź nieopłacalna. Moduł ETH-2wire-TX zasilany jest z dowolnego switcha PoE (port RJ45) a następnie za pośrednictwem 2 przewodów, umożliwia dwukierunkową komunikację sieciową oraz zasilanie modułu ETH-2wire-RX. Maksymalna długość przewodów w torze 2wire to 300m. Kamerę bądź inny odbiornik PoE można dołączyć do portu RJ45 modułu ETH-2wire-RX na końcu linii. Urządzenia można opcjonalnie zasilać ze złącz śrubowych POWER.

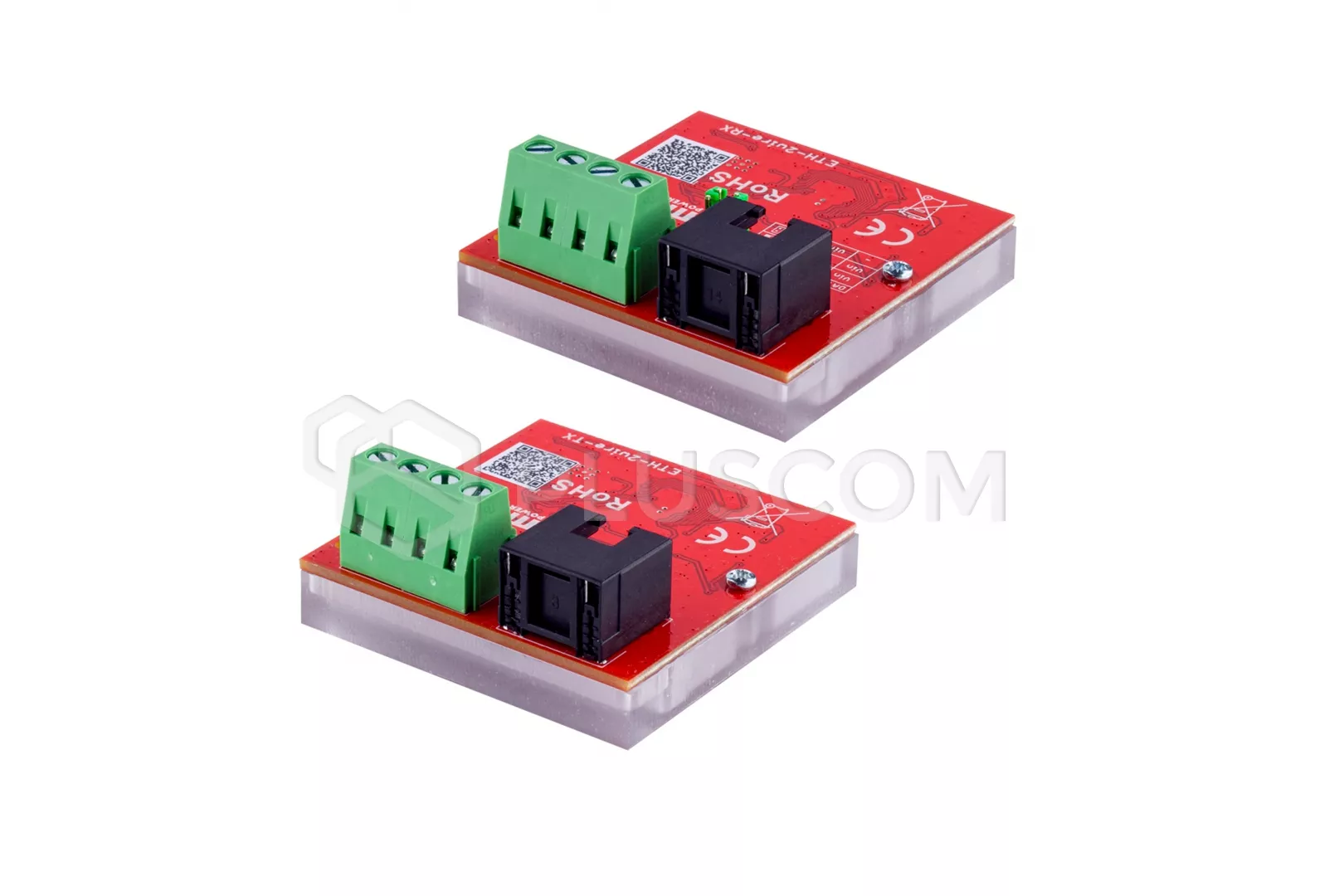

Obudowa z poliwęglanu to przemyślane rozwiązanie zapewniające izolację oraz możliwie jak najmniejsze gabaryty urządzenia. Niewielki rozmiar daje szerokie możliwości doboru miejsca montażu.

DANE TECHNICZNE:

• Porty LAN: 1 port RJ45 100Mbps
• Złącza:
• • RJ-45
  • Listwa śrubowa - przewody 0.32-3.3 mm2 (22-12 AWG)

• Funkcje portów :

• ETH-2wire-TX:
• • PoE IN (zasilanie toru z linii PoE): PASSIVE (do 30W), 802.3at (do 30W), 802.3af (do 15W)
  • PINY PoE: 1,2 (V+/-) 3,6 (V+/-) oraz/lub 4,5 (V+/-) 7,8 (V+/-)
• POWER (zasilanie): alternatywne zasilanie toru gdy brak PoE
• DATA (linia 2wire): transmisja danych oraz zasilania po 2 przewodach
• ETH-2wire-RX:
• • PoE OUT (zasilanie odbiorników PoE): PASSIVE
  • PINY PoE: 4,5 (V+) 7,8 (V-)
• POWER (zasilanie): alternatywne zasilanie (patrz konfiguracja zworek)
• DATA (linia 2wire): transmisja danych oraz zasilania po 2 przewodach

PRZYKŁADY ZASTOSOWAŃ:

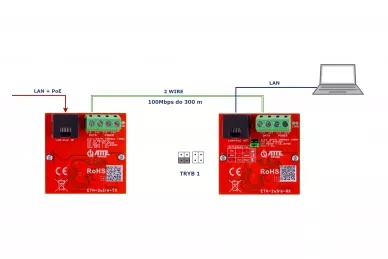

TRYB 1 Przykładowa konfiguracja zestawu w Trybie 1 - odbiornik bez zasilania PoE

Atte ETH-2wire-SET

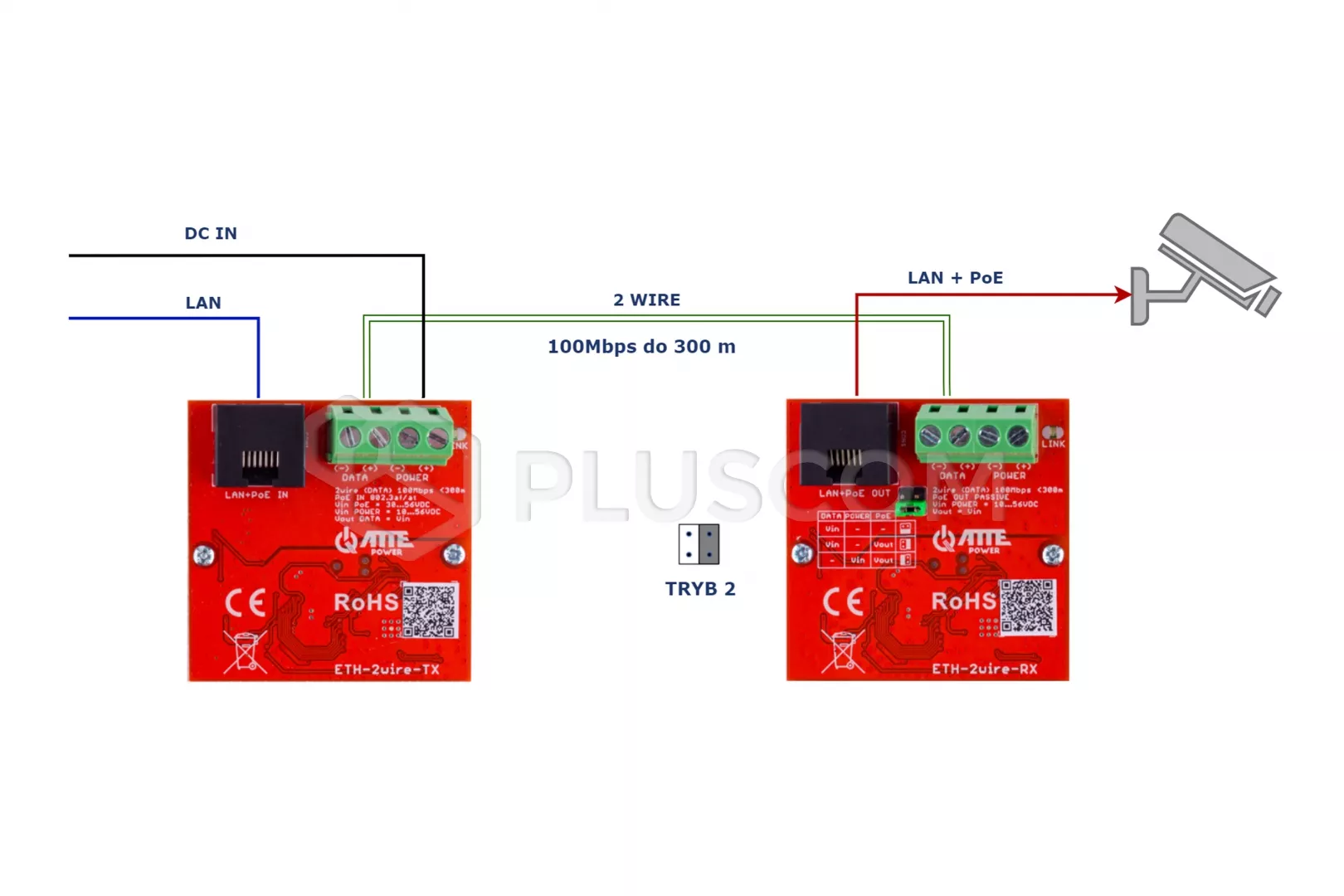

TRYB 2 Kamera zasilana jest z PoE za pośrednictwem toru 2WIRE. W takiej konfiguracji należy zwrócić uwagę na spadki napięcia w torze 2WIRE. Budżet PoE dostarczony do kamery jest zależny od średnicy żył oraz długości zastosowanego przewodu.

Atte ETH-2wire-SET

TRYB 3 Kamera zasilana jest z PoE za pośrednictwem toru 2WIRE. W takiej konfiguracji należy zwrócić uwagę na spadki napięcia w torze 2WIRE. Budżet PoE dostarczony do kamery jest zależny od średnicy żył zastosowanego przewodu. Nadajnik i odbiornik ETH-2WIRE będą działy poprawnie w zakresie napięcia 24-56V jednak kamera podpięta do odbiornika wymaga zwykle zasilania PoE na poziomie 44-56V. Należy uwzględnić te czynniki przy doborze napięcia zasilania nadajnika ETH10-2WIRE-TX rekomendujemy użycie zasilacza APS-90-550-OF lub przetwornicy ASUC-100-550-OF w przypadku układów z podtrzymaniem zasilania.

Atte ETH-2wire-SET

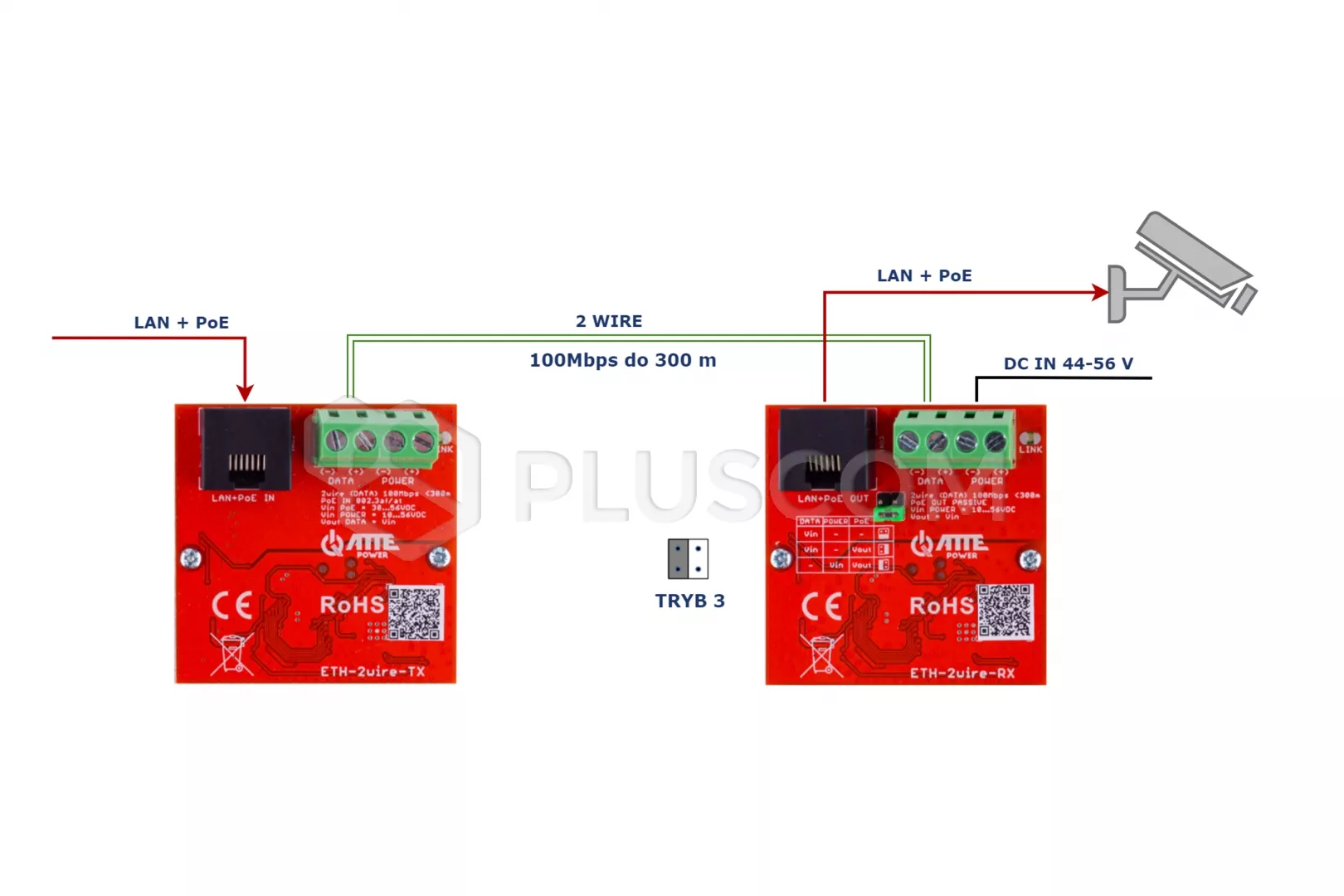

TRYB 4 Kamera zasilana jest z PoE bezpośrednio z odbiornika ETH-2WIRE-RX Odbiornik ETH-2WIRE-RX będzie działał poprawnie w zakresie napięcia DC IN 24-56V jednak kamera podpięta do odbiornika wymaga zwykle zasilania PoE na poziomie 44-56V. Należy uwzględnić te czynniki przy doborze napięcia zasilania odbiornika ETH-2WIRE-RX. Nadajnik ETH-2WIRE-TX może w tej konfiguracji pracować z dowolnym standardem PoE.

Atte ETH-2wire-SET

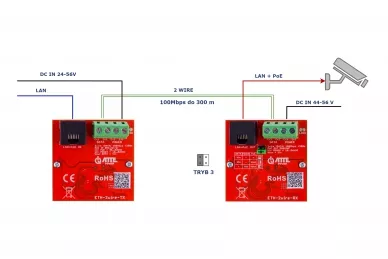

TRYB 5 Kamera zasilana jest z PoE bezpośrednio z odbiornika ETH-2WIRE-RX Odbiornik ETH-2WIRE-RX będzie działał poprawnie w zakresie napięcia 24-56V jednak kamera podpięta do odbiornika wymaga zwykle zasilania PoE na poziomie 44-56V. Należy uwzględnić te czynniki przy doborze napięcia zasilania odbiornika ETH-2WIRE-RX Nadajnik ETH10-2WIRE-TX może w tej konfiguracji pracować z zasilaniem DC IN 24-56V podanym na złącze POWER.

Atte ETH-2wire-SET
