ATTE AUPS-100-120-XL1 Zasilacz buforowy w obudowie zewnętrznej

ATTE AUPS-100-120-XL1 Zasilacz buforowy w obudowie wewnętrznej ABOX-XL1

Zasilacz buforowy do zasilania urządzeń systemów telewizji przemysłowej CCTV jak i systemów kontroli dostępu. Jest przystosowany do pracy z akumulatorami kwasowo-ołowiowymi lub suchymi typu SLA.
Dzięki wysokiej sprawności zasilacza, wykazyje on niskie nagrzewanie wnętrza obudowy.

Urządzenie wspópracuje z przetwornicami z serii ASUC, podnoszacych napięcie wyjściowe i dostosowujących go do wymogów instalacji (np. do 24/48/55 VDC) oraz z modułami stabilizującymi serii AVC lub AVIC, zalecanych dla odbiorników wymagających stabilnego zasilania 12 VDC.

NAJWAŻNIEJSZE CECHY:

• długi czas podtrzymania zasilania w porównaniu z klasycznymi systemami wykorzystującymi zasilacze UPS
• oszczędność energii oraz niskie nagrzewanie wnętrza obudowy dzięki wysokiej sprawności zasilacza (90%)
• zabezpieczenia przeciwzwarciowe (SCP), przeciążeniowe (OLP), termiczne (OHP) i przepięciowe
• ochrona akumulatora przed nadmiernym rozładowaniem (UVP), przeciążeniem oraz odwrotnym podłączeniem
• możliwość uruchomienia bez zasilania sieciowego (z akumulatora)
• wyjścia techniczne OUF i ACF (kontrola pracy oraz integracja z innymi systemami)
• łatwy montaż dodatkowych modułów posiadających otwory w rastrze 10,8 mm
• możliwość zachowania zapasu kabli wewnątrz obudowy
• przepusty kablowe z tyłu obudowy

W celu rozbudowy zasilacza do 8 kanałów wyjściowych należy zastosować moduł bezpiecznikowy AF-08-00-OF.

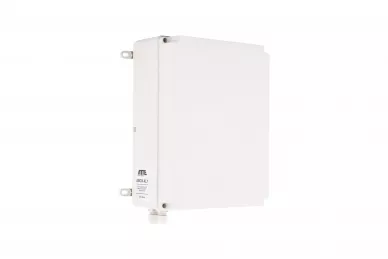

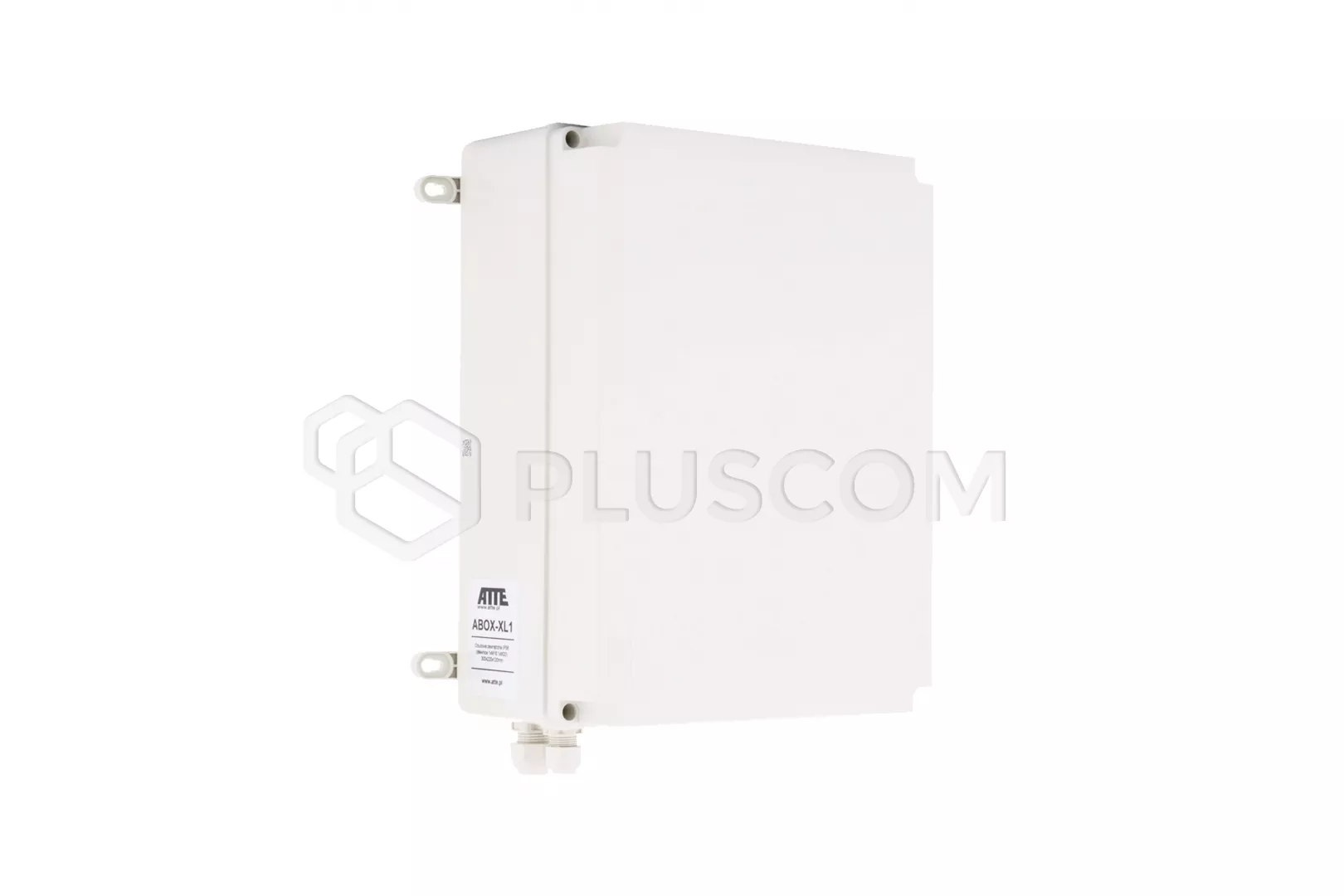

Zasilacz umieszczony jest w obudowie zewnętrznej ABOX-XL1, która stanowi wygodne rozwiązanie problemu ochrony urządzeń oraz połączeń kablowych montowanych w warunkach zewnętrznych. Wysokiej jakości tworzywo sztuczne zapewnia odporność na promieniowanie UV i pozostałe, niekorzystne czynniki atmosferyczne i charakteryzuje się następującymi cechami:

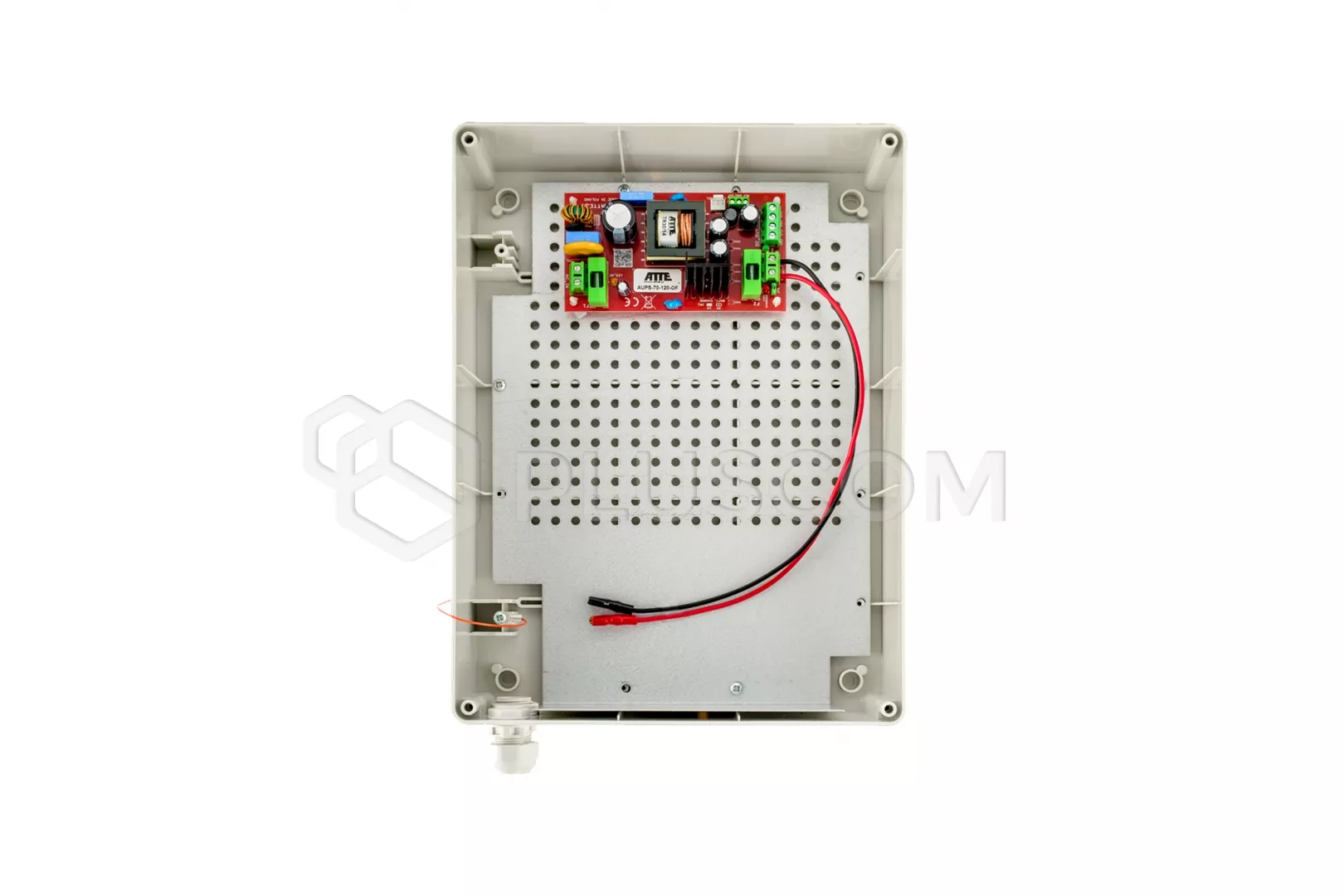

• blacha montażowa z wygięciem, na akumulator 18Ah
• pokrywa i obudowa połączone żyłką w celu ułatwienia serwisu

• możliwość zachowania zapasu kabli wewnątrz obudowy
• wejście kablami przez zamontowane w obudowie dławnice: 1xM16 oraz 1xM20

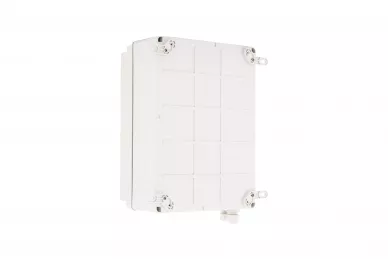

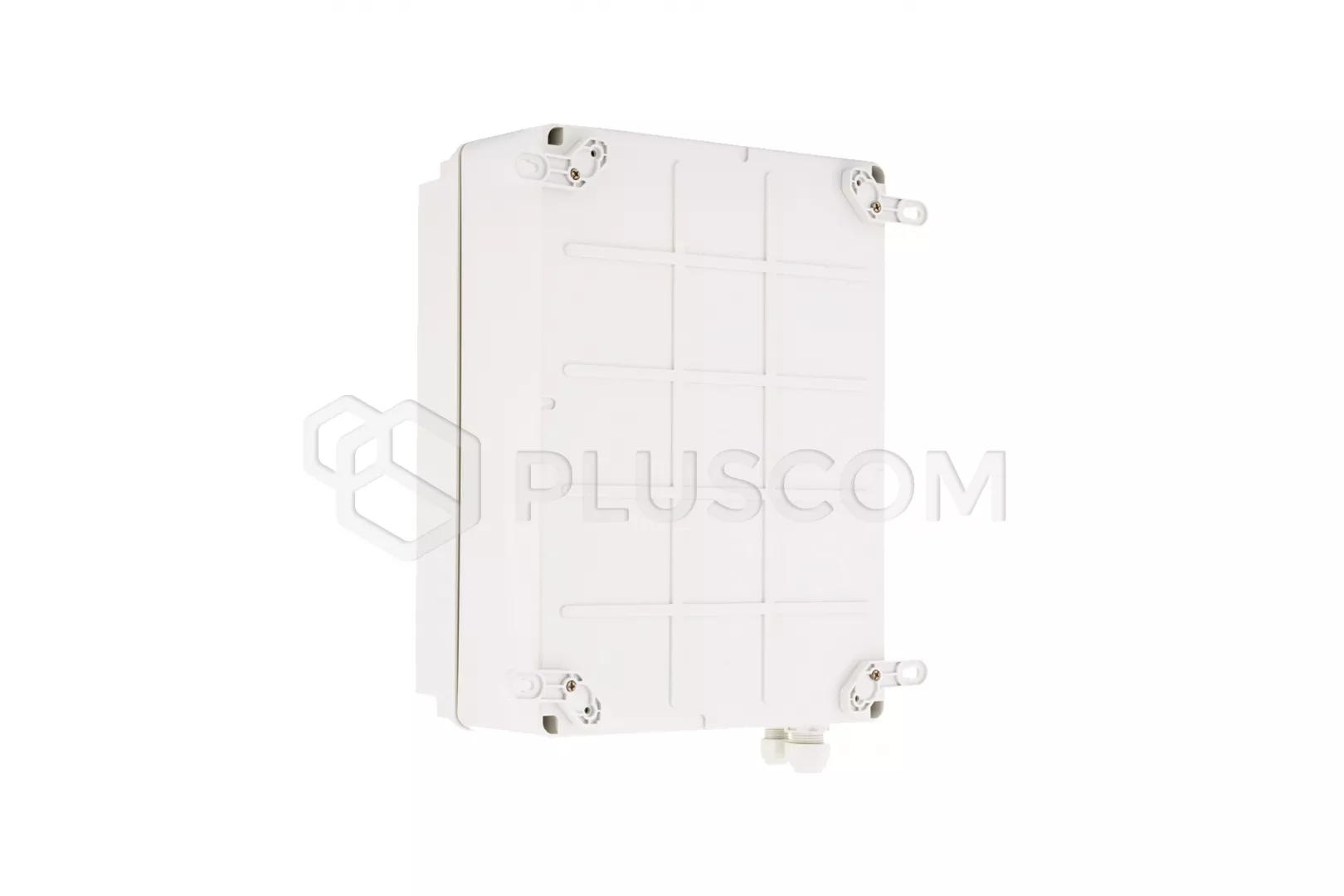

• w komplecie 4 uchwyty umożliwiające montaż obudowy bez naruszenia stopnia ochrony IP56

DANE TECHNICZNE:

• napięcie wyjściowe: 12VDC (10,2 - 13,8 VDC)
• napięcie wejściowe: AC 230V (190-260V)
• prąd wyjściowy: max 10A
• moc: 120W
• sprawność: 90% @100W
• napięcie wejściowe: 190-260VAC
• prąd ładowania akumulatora: 1A lub 2A (wybierane zworą JP1)
• zabezpieczenia:
• • zabezpieczenie wejścia zasilacza
  • zabezpieczenie wyjścia zasilacza
  • zabezpieczenie obwodu akumulatora
• sygnalizacja modułu:
• • LED1 (żółta) - obecność napięcia z sieci
  • LED2 (zielona) - obecność napięcia wyjściowego
  • LED3 (czerwona) - ładowanie akumulatora
• wyjścia techniczne typu otwarty kolektor o maksymalnym obciążeniu 50mA
• • OUF - brak napięcia + DC_OUT
  • ACF - brak napięcia AC
• wymiary zewnętrzne: 228x308x129mm
• miejsce na akumulator: 1x 18Ah
• waga: 1.44kg
• stopień ochrony: IP56
• zakres temperatury: -25°C~+50°C
