ATTE AUPS-100-120-H Zasilacz buforowy w obudowie wewnętrznej

ATTE AUPS-100-120-H Zasilacz buforowy w obudowie wewnętrznej ABOX-H

Zasilacz buforowy do zasilania urządzeń systemów telewizji przemysłowej CCTV jak i systemów kontroli dostępu. Jest przystosowany do pracy z akumulatorami kwasowo-ołowiowymi lub suchymi typu SLA.
Dzięki wysokiej sprawności zasilacza, wykazyje on niskie nagrzewanie wnętrza obudowy.

Urządzenie wspópracuje z przetwornicami z serii ASUC, podnoszacych napięcie wyjściowe i dostosowujących go do wymogów instalacji (np. do 24/48/55 VDC) oraz z modułami stabilizującymi serii AVC lub AVIC, zalecanych dla odbiorników wymagających stabilnego zasilania 12 VDC.

NAJWAŻNIEJSZE CECHY:

• długi czas podtrzymania zasilania w porównaniu z klasycznymi systemami wykorzystującymi zasilacze UPS
• oszczędność energii oraz niskie nagrzewanie wnętrza obudowy dzięki wysokiej sprawności zasilacza (90%)
• zabezpieczenia przeciwzwarciowe (SCP), przeciążeniowe (OLP), termiczne (OHP) i przepięciowe
• ochrona akumulatora przed nadmiernym rozładowaniem (UVP), przeciążeniem oraz odwrotnym podłączeniem
• możliwość uruchomienia bez zasilania sieciowego (z akumulatora)
• wyjścia techniczne OUF i ACF (kontrola pracy oraz integracja z innymi systemami)
• łatwy montaż dodatkowych modułów posiadających otwory w rastrze 10,8 mm
• możliwość zachowania zapasu kabli wewnątrz obudowy
• przepusty kablowe z tyłu obudowy

W celu rozbudowy zasilacza do 8 kanałów wyjściowych należy zastosować moduł bezpiecznikowy AF-08-00-OF.

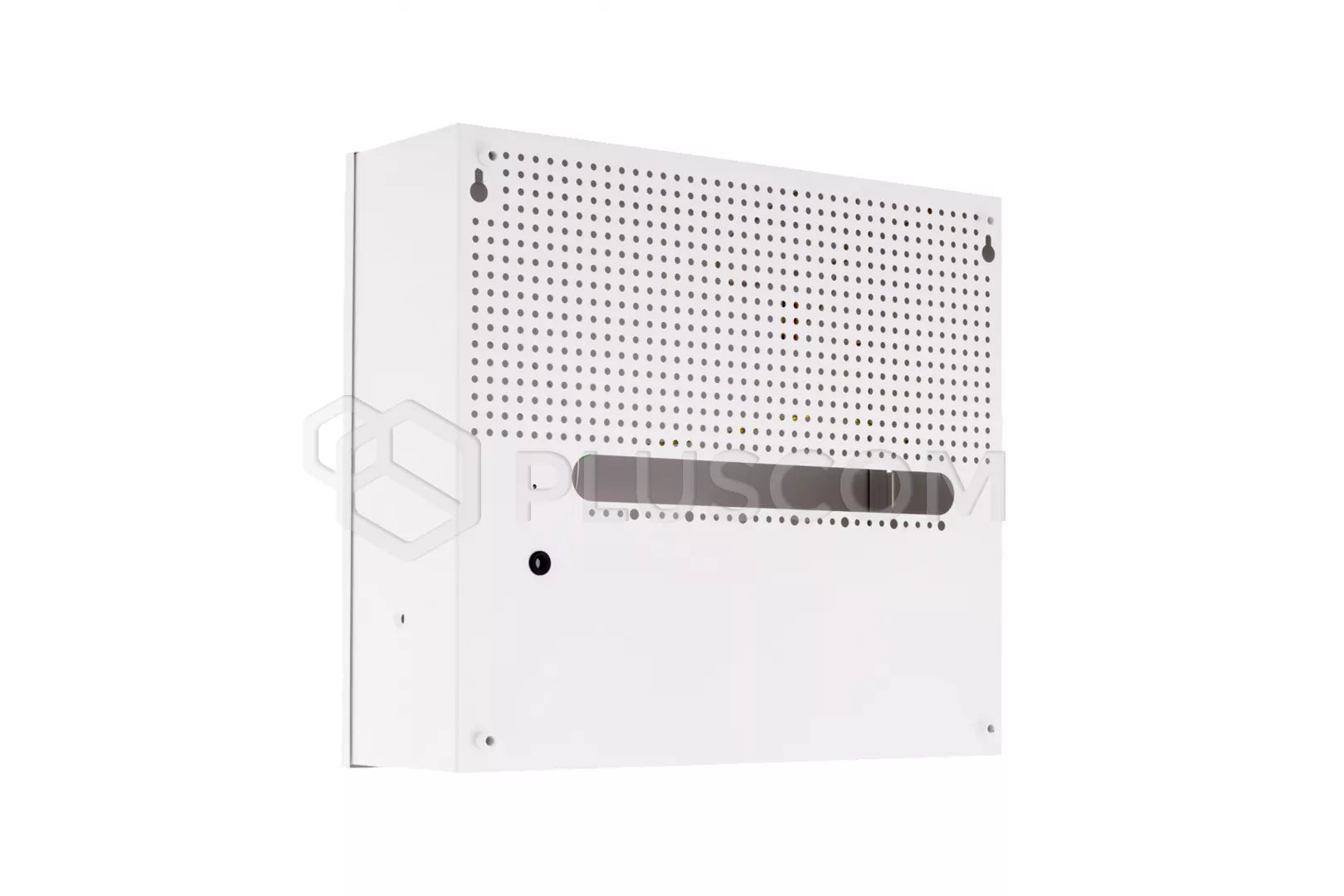

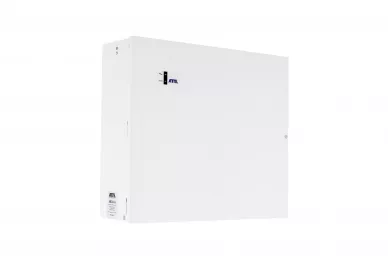

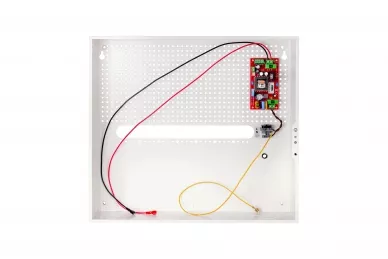

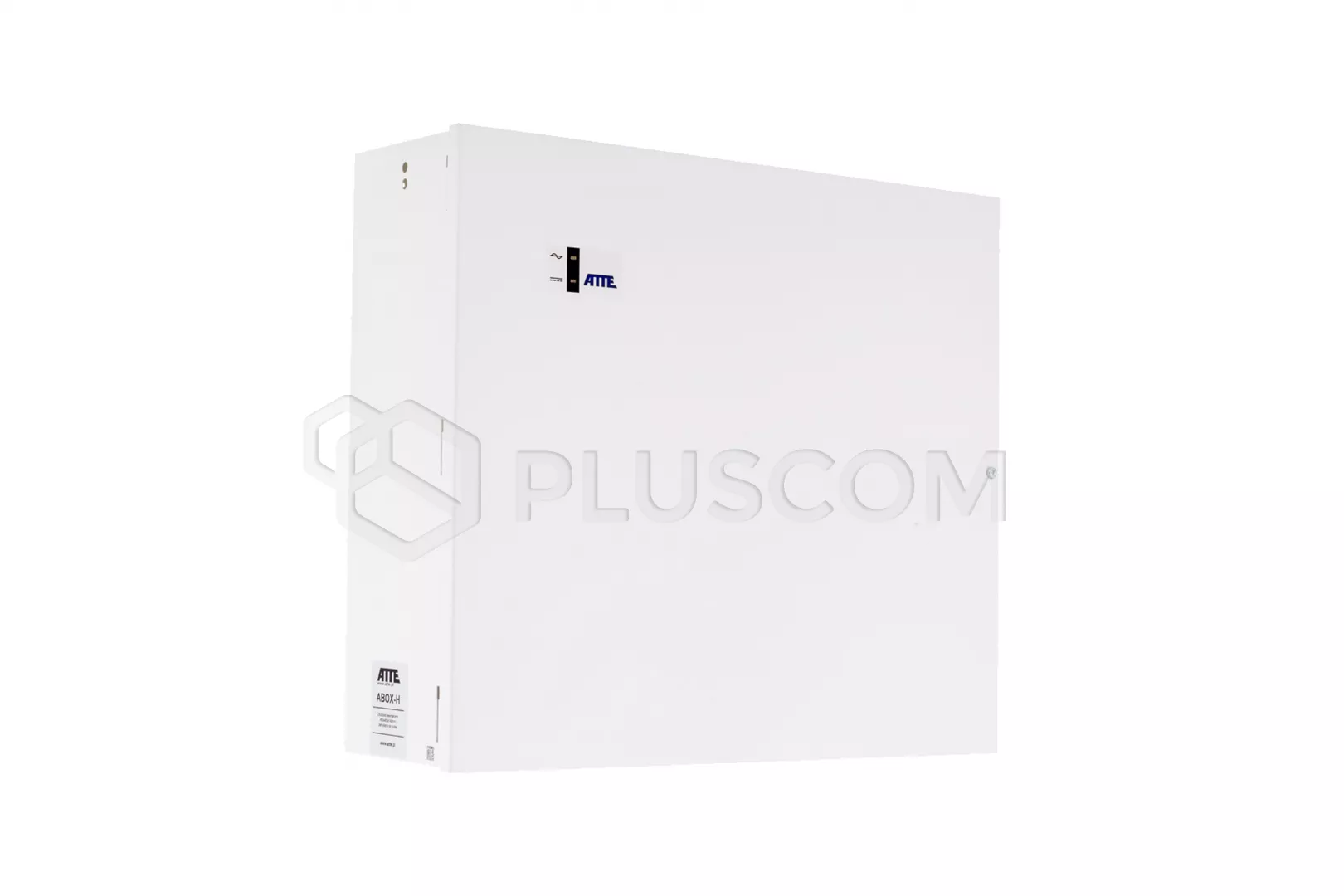

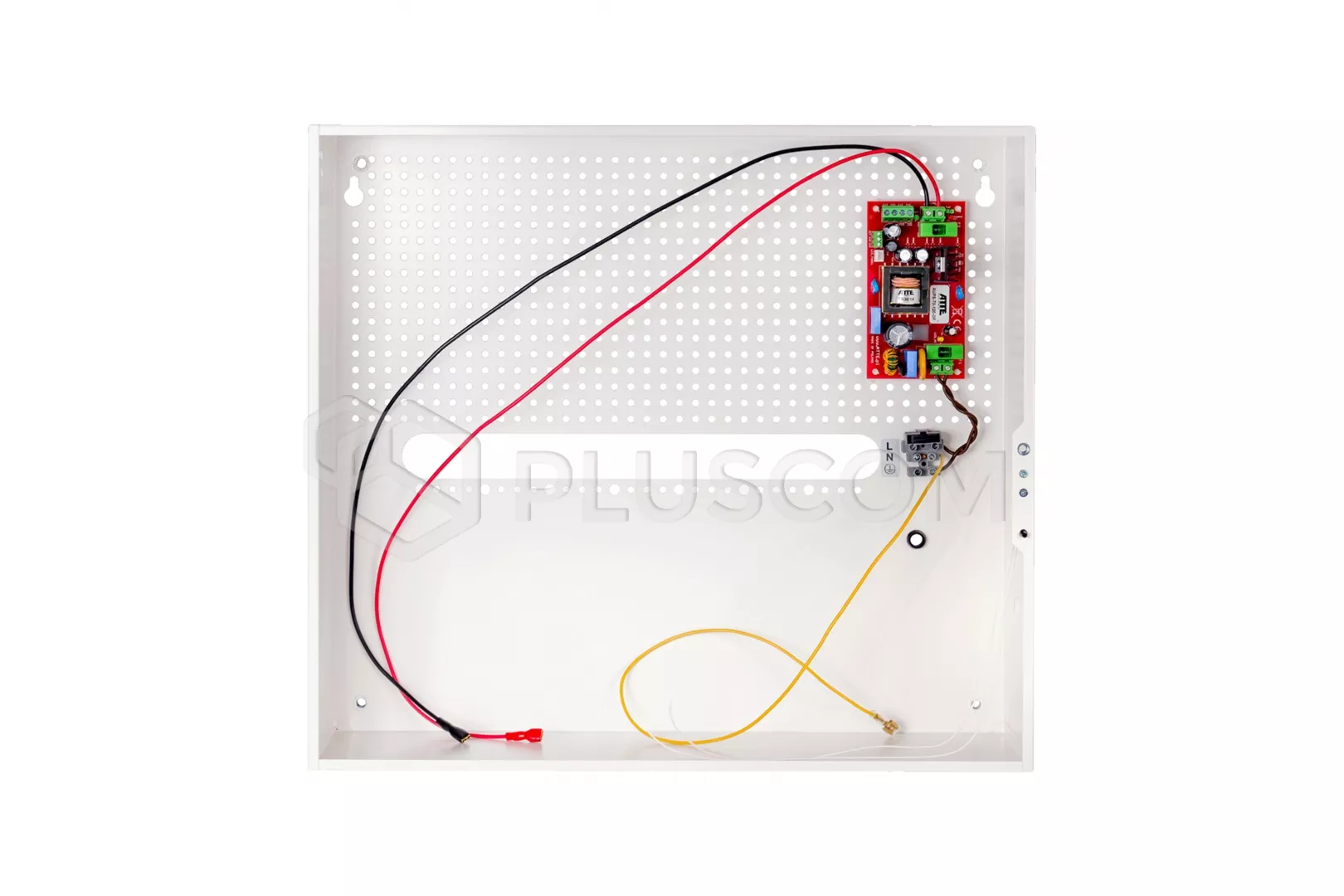

Zasilacz umieszczony jest w obudowie wewnętrznej ABOX-H, która stanowi wygodne rozwiązanie problemu estetycznej zabudowy urządzeń oraz zakończenia okablowania wewnątrz budynków. Wykonana jest z blachy stalowej, lakierowanej proszkowo na półmatowy, biały kolor i charakteryzuje się następującymi cechami:

• największa obudowa wewnętrzna dostępna w ofercie
• możliwość montażu rejestratora wewnątrz obudowy
• miejsce na dwa akumulatory 18Ah
• przepusty kablowe z tyłu obudowy
• dystans do ściany/powierzchni montażowej
• montaż obudowy naścienny i otwory montażowe 6mm

Obudowa wyposażona jest w zamknięcie na śrubę, zdejmowane drzwiczki oraz tamper otwarcia.

DANE TECHNICZNE:

• napięcie wyjściowe: 12VDC (10,2 - 13,8 VDC)
• napięcie wejściowe: AC 230V (190-260V)
• prąd wyjściowy: max 10A
• moc: 120W
• sprawność: 90% @70W
• napięcie wejściowe: 190-260VAC
• prąd ładowania akumulatora: 1A lub 2A (wybierane zworą JP1)
• zabezpieczenia:
• • zabezpieczenie wejścia zasilacza
  • zabezpieczenie wyjścia zasilacza
  • zabezpieczenie obwodu akumulatora
• sygnalizacja modułu:
• • LED1 (żółta) - obecność napięcia z sieci
  • LED2 (zielona) - obecność napięcia wyjściowego
  • LED3 (czerwona) - ładowanie akumulatora
• sygnalizacja obudowy:
• • LED AC (zielona) - obecność napięcia sieci
  • LED DC (czerwona) - obecność napięcia wyjściowego
• wyjścia techniczne typu otwarty kolektor o maksymalnym obciążeniu 50mA
• • OUF - brak napięcia + DC_OUT
  • ACF - brak napięcia AC
• wymiary zewnętrzne: 450x400x140mm
• miejsce na akumulator: 2x 18Ah
• waga: 4.27kg
• stopień ochrony: IP20
• zakres temperatury: -25°C~+50°C
