Aco SW4S-DIN Przełącznik 4 stref do paneli INSPIRO+

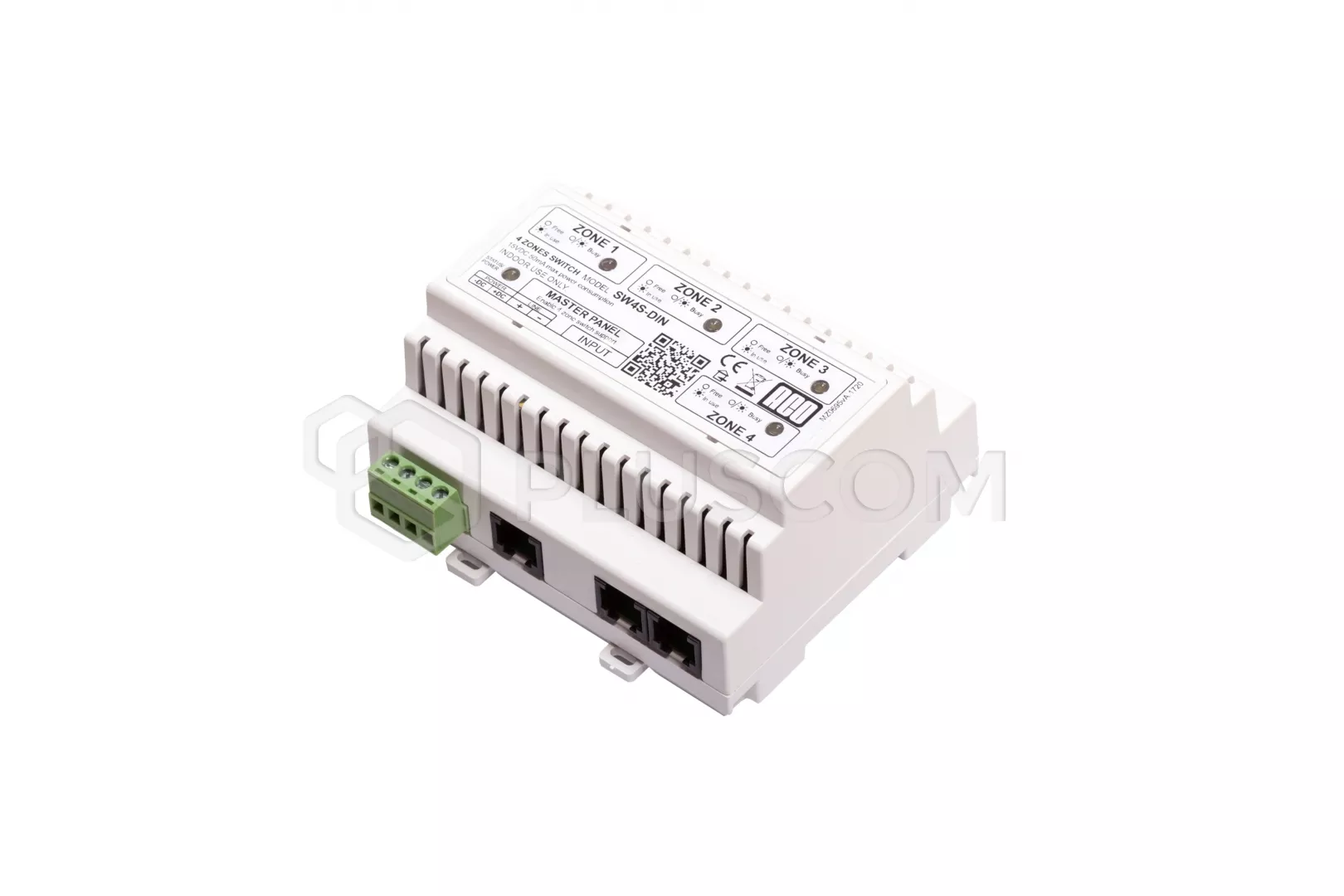

ACO SW4S-DIN Przełącznik 4 stref do paneli INSPIRO+ montowany na szynę DIN

Moduł SW4S-DIN do współpracy z panelami INSPIRO+ typu "Master". Wydziela on 4 strefy, po 255 adresów odbiorników o indywidualnych parametrach dzwonień i tabela kodów otwierania, tym samym umożliwia obsługę do 1020 lokali w jednym systemie.
Stosując SW4S-DIN możemy prowadzić jednocześnie 4 rozmowy - jedna rozmowa z panelu Master z jedną strefą oraz nieograniczona liczba rozmów z panelów Slave.

Moduł posiada obudowę przystosowaną do montażu na szynę DIN i zajmuje szerokość 6 modułów i jest kompatybilny z wybranymi cyfrowymi urządzeniami z grup: CDNP, INSPIRO i COMO P, PV / Familio.

PARAMETRY TECHNICZNE:

• zasilanie: 15V DC / 50mA

• pobór mocy w trybie czuwania: ~ 0,07W
• Sposób montażu: szyna DIN lub natynkowo
• wymiary: 6 moduły DIN (109x92x59)
• typ instalacji:
• • cyfrowy system P: 2 żyłowa + zasilanie
  • cyfrowy system PV: skrętka cat. 5e lub 6
• Wykonanie: obudowa z tworzywa ABS

WYJŚCIA:

• 8 x złącze RJ45 (po 2 na każdą strefę):
• • do podłączenia magistrali systemu P lub PV z panelami / centralami typy Slave
  • do podłączenia kolejnych modułów SW4S-DIN

WEJŚCIA:

• 4 x złącza śrubowe rozłączalne (podłączenie panelu Master):
• • podłączenie sygnału audio: „LINE+” i „LINE-”
  • podłączenie zasilania: „+DC” i „-DC”
• 1 x złącze RJ45:
• • podłączenie panelu Master - magistrali systemu P lub PV
