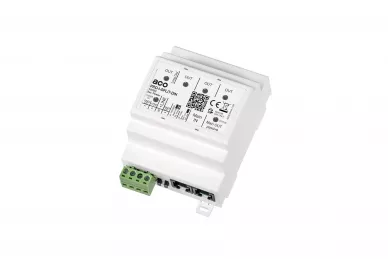

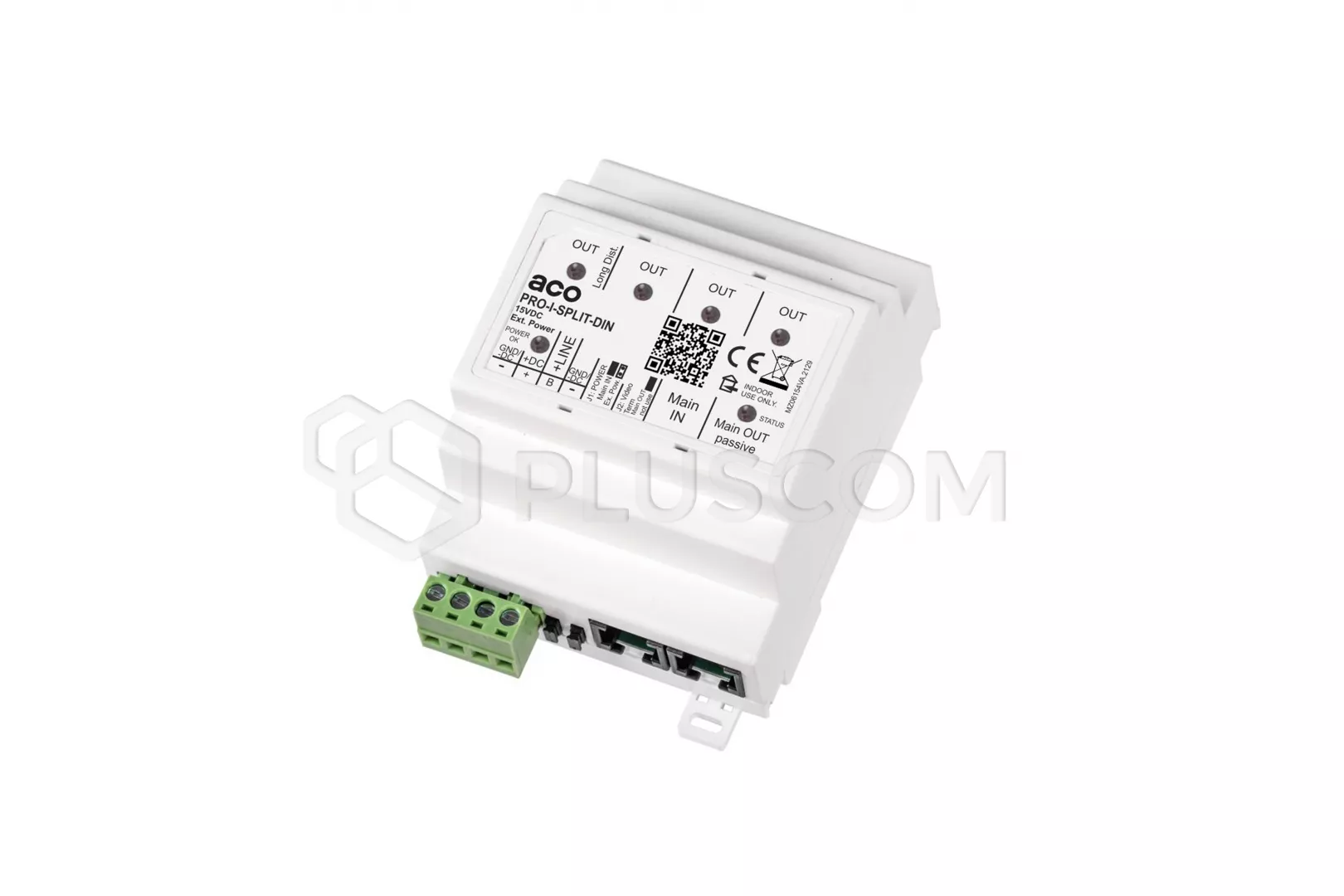

PRO-I-SPLIT-DIN Distributore video attivo su guida DIN per il sistema PRO
Distributore video attivo per videocitofoni Aco funzionanti con il sistema PRO, progettato per il montaggio su guida DIN. Consente la distribuzione di segnali audio, video e di potenza. Consente la distribuzione di segnali audio, video e di potenza (il cosiddetto bus) a quattro uscite attive (amplificatori video integrati) e a un'uscita passiva (senza amplificatori).

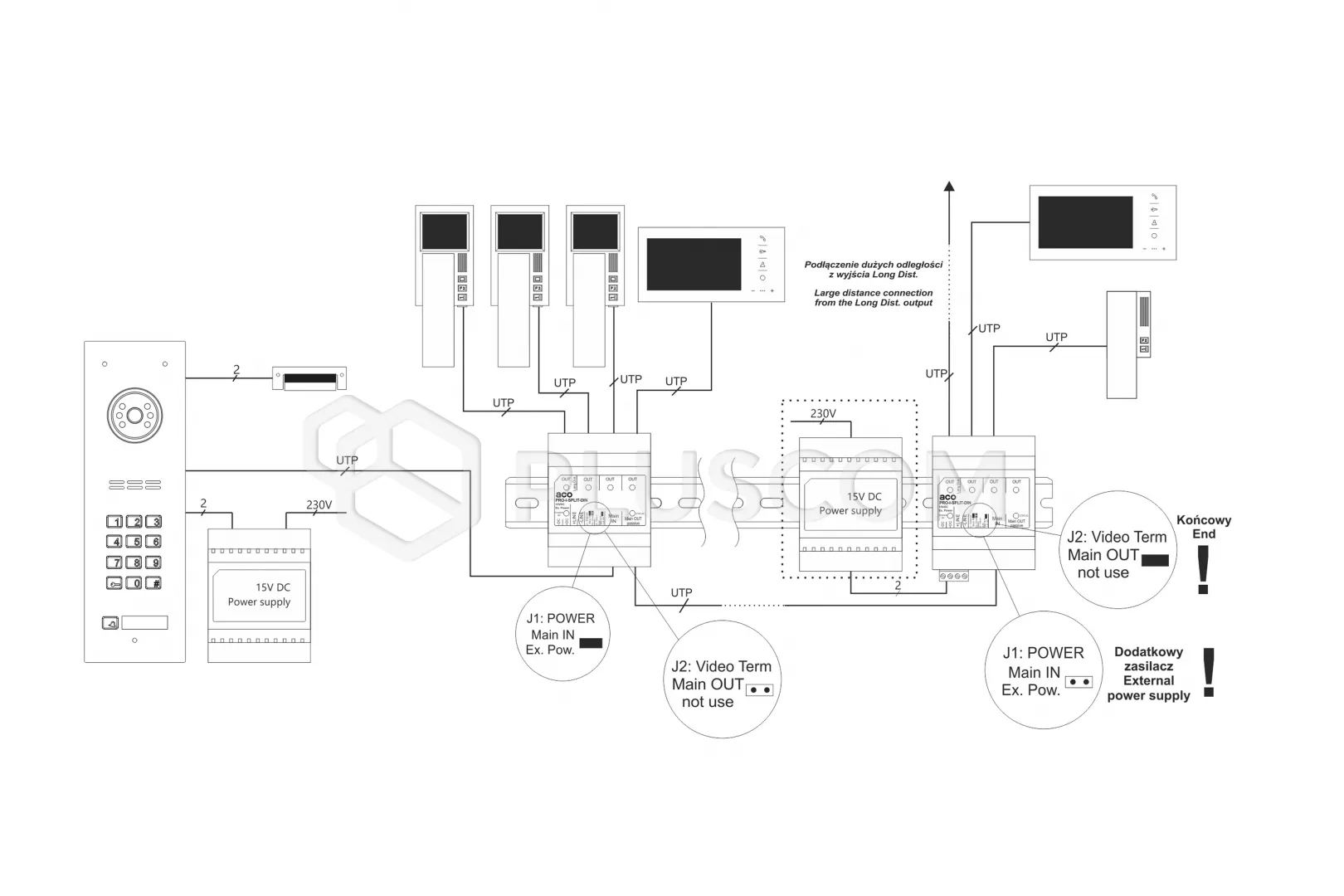

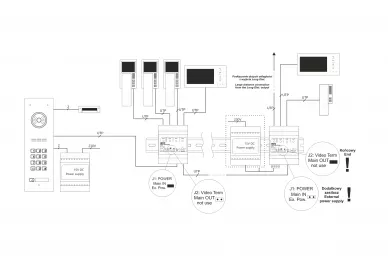

È possibile collegare direttamente al distributore fino a 5 ricevitori video a una distanza massima di 5 metri. 70m. Consente inoltre di dividere il bus principale in 4 uscite (utilizzando le uscite attive) e di collegare un altro splitter all'uscita passiva, la terminazione del bus principale, mentre una delle uscite attive viene amplificata ulteriormente per compensare la perdita di segnale video su bus lunghi.
Il PRO-I-SPLIT-DIN può essere alimentato dal bus principale o da un alimentatore esterno a 15 V e dispone di un'uscita a vite aggiuntiva per le linee audio e di alimentazione.
Una caratteristica speciale del dispositivo è il monitoraggio intelligente degli stati degli ingressi e delle uscite (correttezza delle tensioni, cortocircuiti, ecc.). Se vengono rilevati stati errati, ad es. In caso di rilevamento di stati non corretti, ad esempio a causa di un cortocircuito in un locale, il distributore interrompe ogni uscita attiva del sistema citofonico, in modo che venga scollegato solo un locale e l'intero sistema citofonico possa continuare a funzionare senza problemi. Una volta cessato il cortocircuito, il distributore riaccende automaticamente l'uscita scollegata. Lo stato di ogni uscita e ingresso è controllato in modo indipendente e segnalato da singoli LED che, attraverso codici lampeggianti, possono indicare il tipo di guasto verificatosi (questo facilita la diagnosi di problemi di funzionamento dell'intero sistema citofonico).
CARATTERISTICHE DEL DISPOSITIVO:
- collegamento di un massimo di 5 ricevitori
- distanza dal ricevitore: fino a 70 m (con un numero adeguato di alimentatori)
- possibilità di aumentare la distanza utilizzando alimentatori aggiuntivi nel sistema
- suddivisione del bus principale in 4 uscite indipendenti
- quattro uscite attive (amplificatori video)
- un'uscita passiva per collegare un altro distributore o ricevitore (senza amplificatore video)
- un'uscita attiva con amplificazione video aggiuntiva "Long Dist": ca. 1,8x (per i bus lunghi questo compensa la perdita di segnale video)
- può essere utilizzato come looping o splitter finale (terminatore video incorporato controllato da jumper)
- alimentato dal bus o da un alimentatore supplementare (distribuendo l'alimentazione alle singole uscite)
- morsetti a vite per il collegamento dell'alimentazione e un ponticello incorporato per interrompere l'alimentazione dal bus
- morsetti a vite per il collegamento della linea audio
- segnali video a tolleranza di errore
- monitoraggio dello stato degli ingressi e delle uscite: tensione di alimentazione e tensione della linea audio (rilevamento di una tensione di alimentazione troppo alta o troppo bassa, sovraccarico dell'uscita, cortocircuito della linea audio, ecc.)
- singoli LED che indicano lo stato di ciascuna uscita e ingresso
- codici lampeggianti che indicano i 6 diversi stati (guasti) di ciascuna uscita e ingresso
- disconnessione automatica dal bus principale di un'uscita attiva in caso di cortocircuito di alimentazione (sovraccarico) e/o di cortocircuito sulla linea audio
- consentire il normale funzionamento dell'intero sistema di citofonia in caso di cortocircuito nei locali
- ripristino automatico del normale funzionamento una volta scomparso il cortocircuito
- consente di diagnosticare i problemi del sistema citofonico
- compatibile con i sistemi Audio e Video PRO
DATI TECNICI:
- Alimentazione: 15V DC / 60mA
- Consumo di energia in standby: ~0,9W
- Tipo di installazione: digitale: doppino cat. 5e o 6
- Montaggio: guida DIN o montaggio a parete
- Uscite:
- Connettore RJ45 (5x bus: video, linea audio, alimentazione)
-
- 4 uscite attive (amplificatori); max. carico fino a 0,7A
- 1 uscita passiva (senza amplificatore)
- Connettori a vite ARK: collegamento del segnale di linea (ricevitori audio)
- Ingressi:
- Connettore RJ45 (bus: video, linea, alimentazione): 1 x ingresso principale
- Connettori a vite ARK: collegamento alimentazione ausiliaria
- Design: alloggiamento in plastica ABS

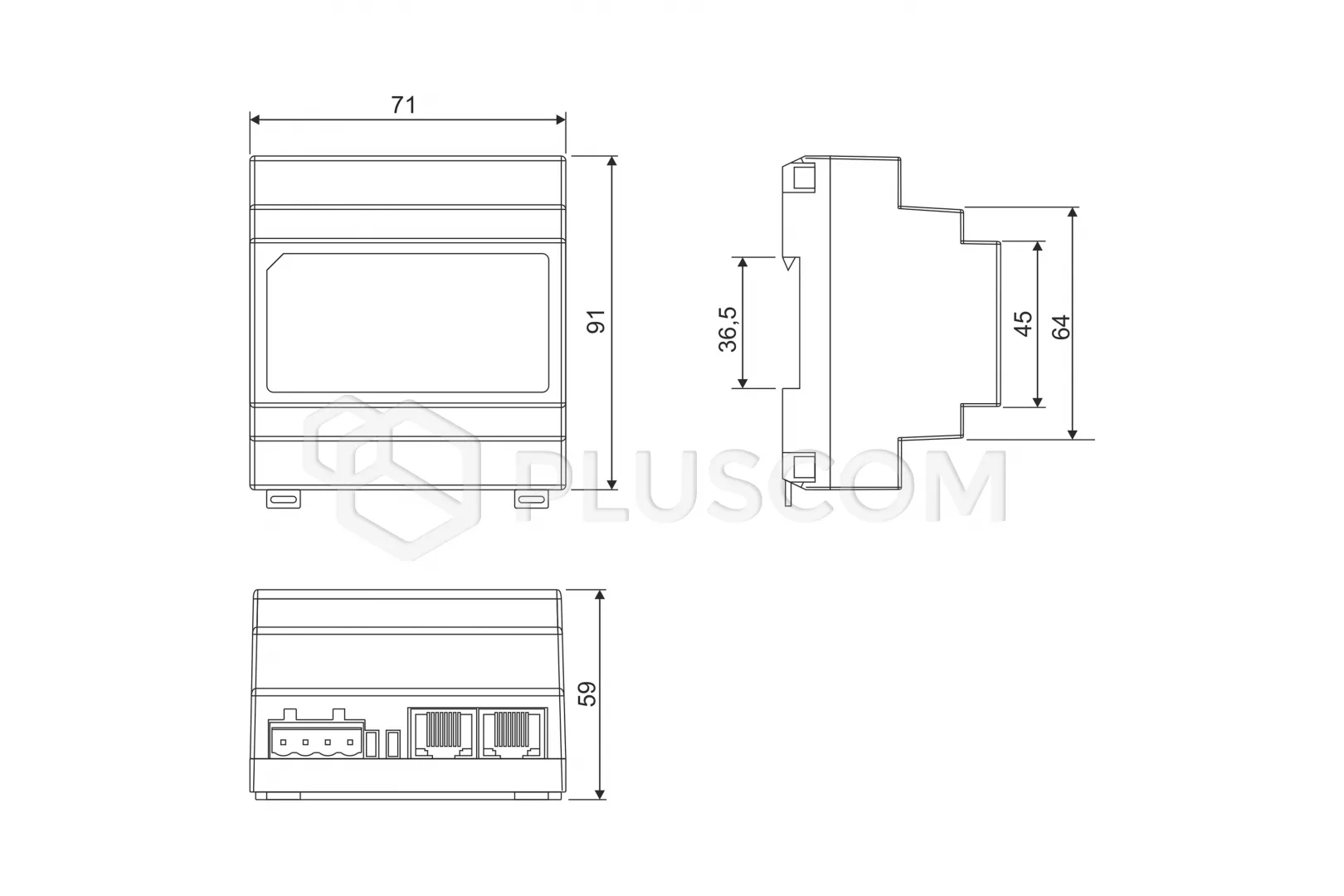

- Dimensioni: 91x71x59 mm (4 moduli DIN)
