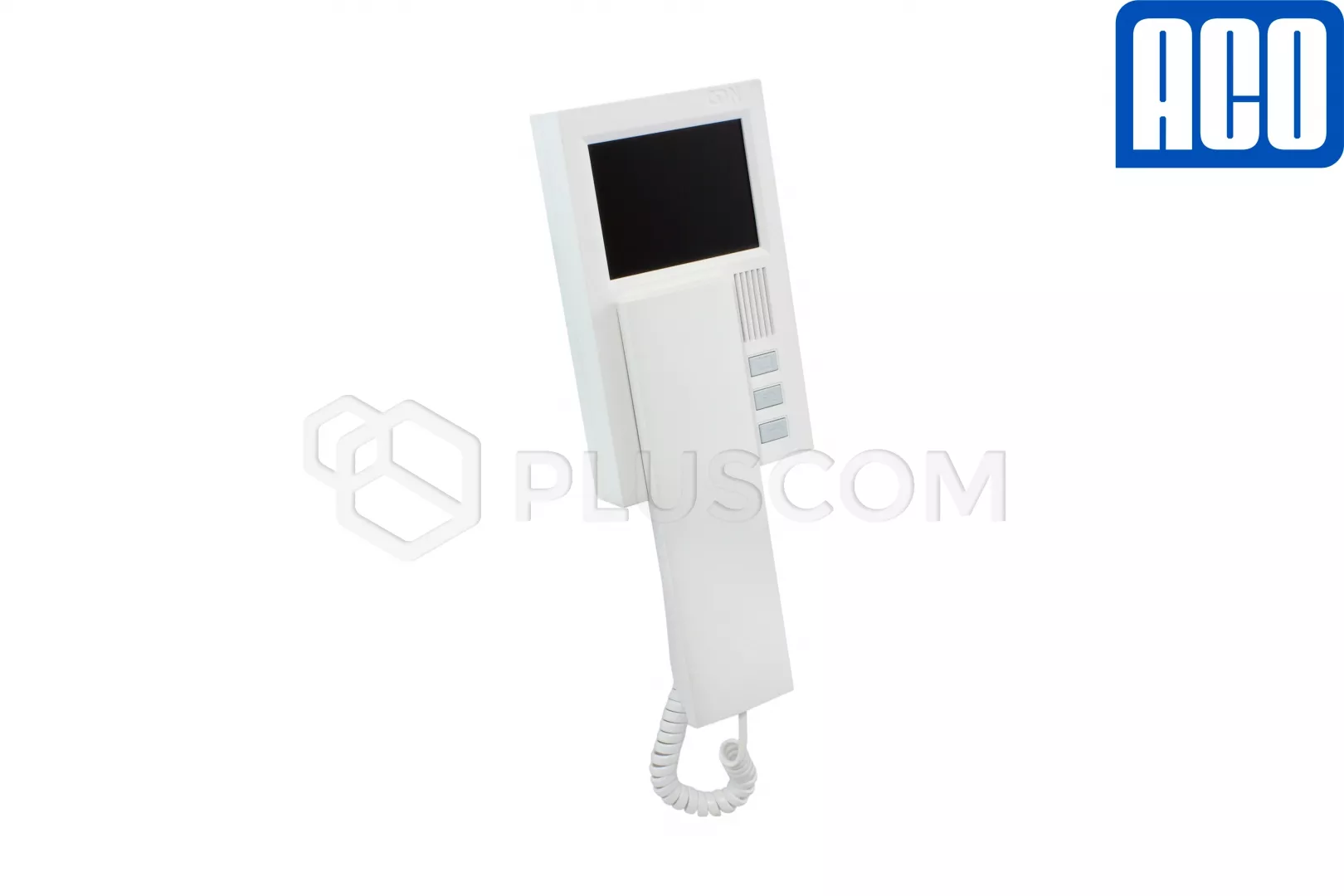

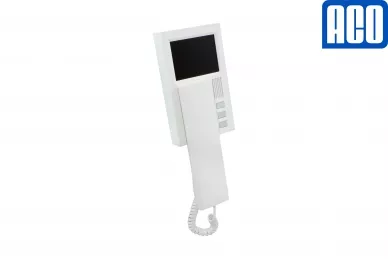

Wideodomofon słuchawkowy z 4'' wyświetlaczem ACO INS-MPR 4''
INS-MPR 4'' LCD Wideodomofon słuchawkowy
Wideodomofon słuchawkowy zintegrowany z kolorowym 4'' wyświetlaczem LCD
współpracuje z cyfrowymi systemami wideodomofonowymi CDN, Inspiro oraz Familio
P/PV firmy ACO. Jego niewielkie wymiary pozwalają na montaż tam gdzie brakuje
miejsca na szerszy panel 7'' a lokator nie chce rezygnować z
funkcjonalności jakie oferuje podgląd z kamery.

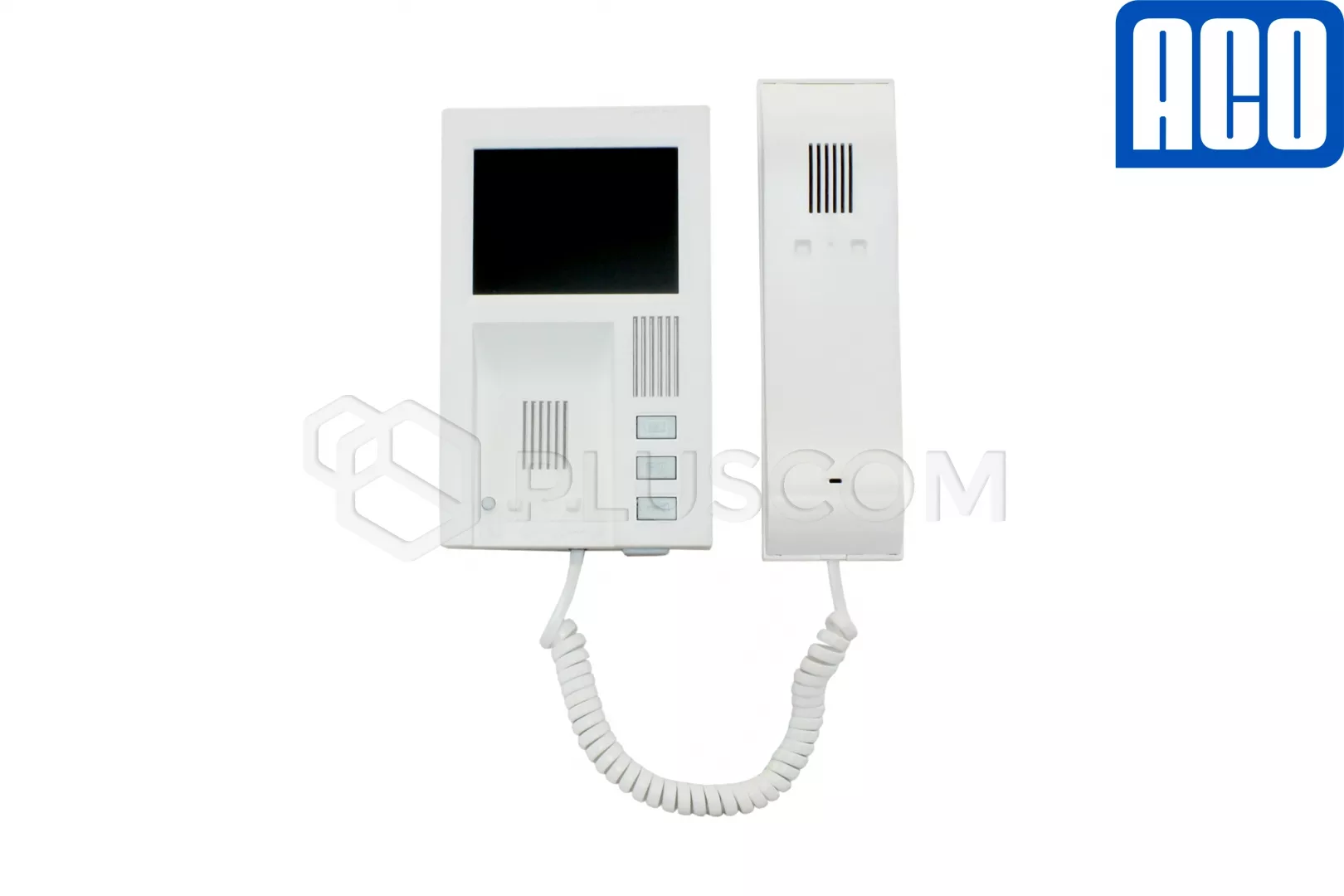

Obudowa koloru białego została wykonana z wysokiej jakości tworzywa ABS. Na
froncie obudowy zostały umieszczone trzy przyciski, oraz 3 - stopniowy
przełącznik regulacji głośności dzwonienia. Przyciski pełnią następujące
funkcje:
- otwieranie drzwi, furtki (sterowanie elektrozaczepem)
- dodatkowy przycisk funkcyjny do sterowania urządzeniami zewnętrznymi np.
oświetlenie lub napęd bramy
- załącza niezależny podgląd wideo nawet bez aktywnego połączenia
Wideodomofon został wyposażony w nowoczesny magnetyczny mechanizm
odkładania słuchawki, brak jest tradycyjnych zaczepów.
DANE TECHNICZNE
- 4'' wyświetlacz kolorowy LCD rozdzielczość 320x240
- instalacja cyfrowa oparta na skrętce cat 5e lub 6
- zasilanie: DC 15V 200mA (13,5-18V)
- pobór mocy: 0,1W w trybie czuwania
- pobór prądu:
-
- 7mA w trybie czuwania
- 300mA podczas dzwonienia
- wejścia:
-
- gniazdo RJ45 - 1x
- złącze śrubowe ARK
- dzwonka NO (zwierne) - 1x
- wideo do podłączenia drugiej niezależnej kamery 75Ω/1Vp-p - 1x

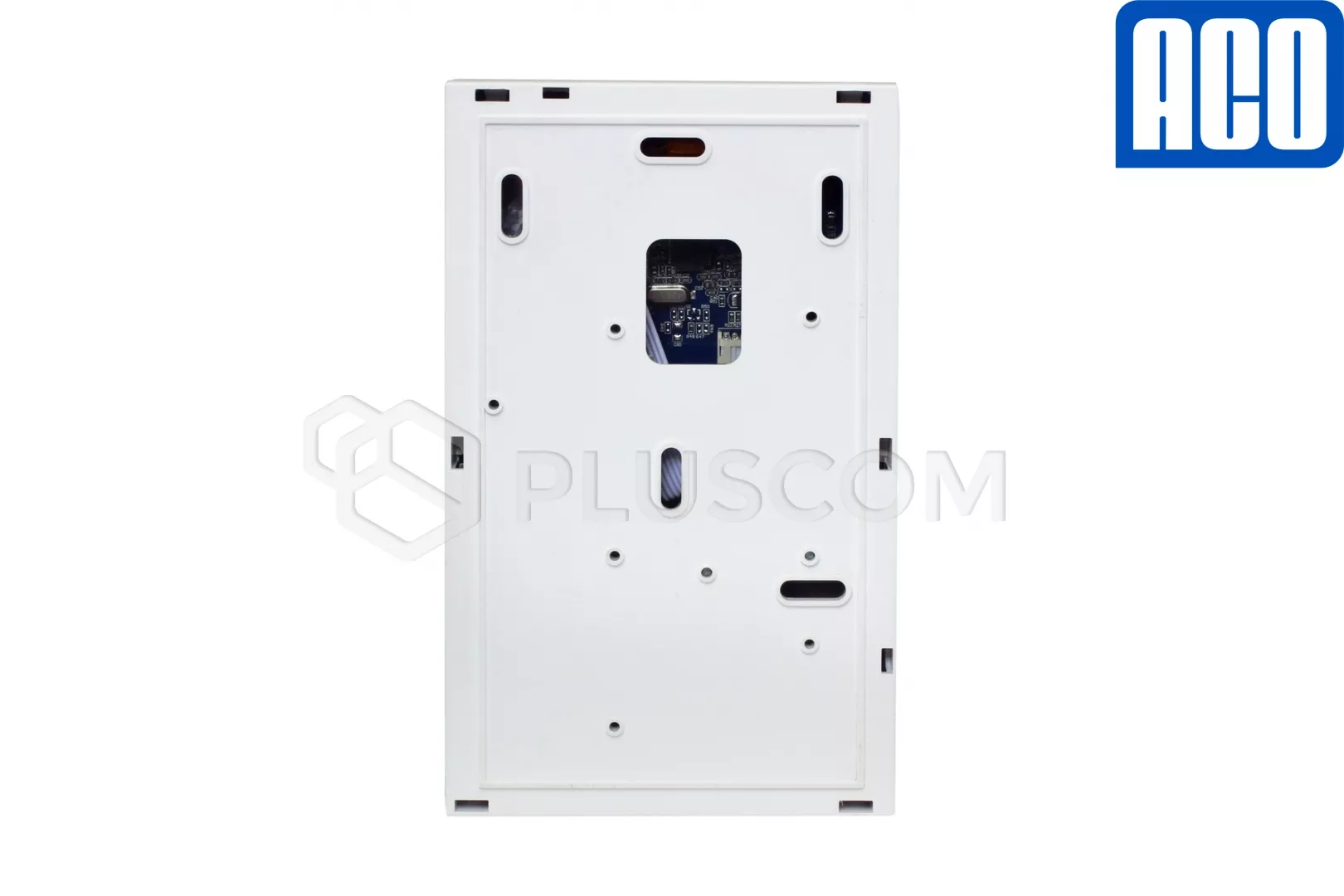

- montaż natynkowy
- obudowa z tworzywa ABS, kolor biały
- wymiary: 104x284x40mm, 104x175mm - podstawa
- temperatura pracy: 10°C...50°C
INSTALACJA I PODŁĄCZENIE
Wideodomofon podłączamy za pomocą skrętki na końcu przewodu zaciskamy złącze
RJ45 zgodnie ze standardem T568B.
Standardowo monitor jest zasilany ze skrętki UTP poprzez sumator lub
rozdzielacz.
Kolejnym krokiem jest ustawienie wymaganego adresu/numeru pod jakim będzie
wywoływany monitor. Wykonujemy to za pomocą przełączników na płytce
elektroniki.
Możliwa jest praca kilku monitorów z tym samym adresem, podczas dzwonienia będą
one wywoływane jednocześnie. Podniesienie słuchawki na którymś z nich
automatycznie rozłącza pozostałe. (brak możliwości podsłuchania rozmowy).
Sterowanie przyciskiem funkcyjnym F2 może odbywać się na dwa sposoby
(konfiguracja za pomocą zworki):
- po magistrali systemu
- po odseparowanej od systemu domofonowego dodatkowej linii
