Aco I/O MINI Moduł przekaźnikowy do sterowania automatyką

ACO I/O MINI Moduł do sterowania automatyką domową oraz urządzeniami zewnętrznymi w wersji mini

Moduł I/O MINI zwiększa funkcjonalność systemu domofonowego / wideodomofonowego o możliwość obsługi dodatkowych zewnętrznych urządzeń. Umożliwia sterowanie bramą wjazdową, garażową, oświetleniem lub roletami.
Jest kompatybilny z wszystkimi cyfrowymi urządzeniami z rodziny FAMILIO P / PV

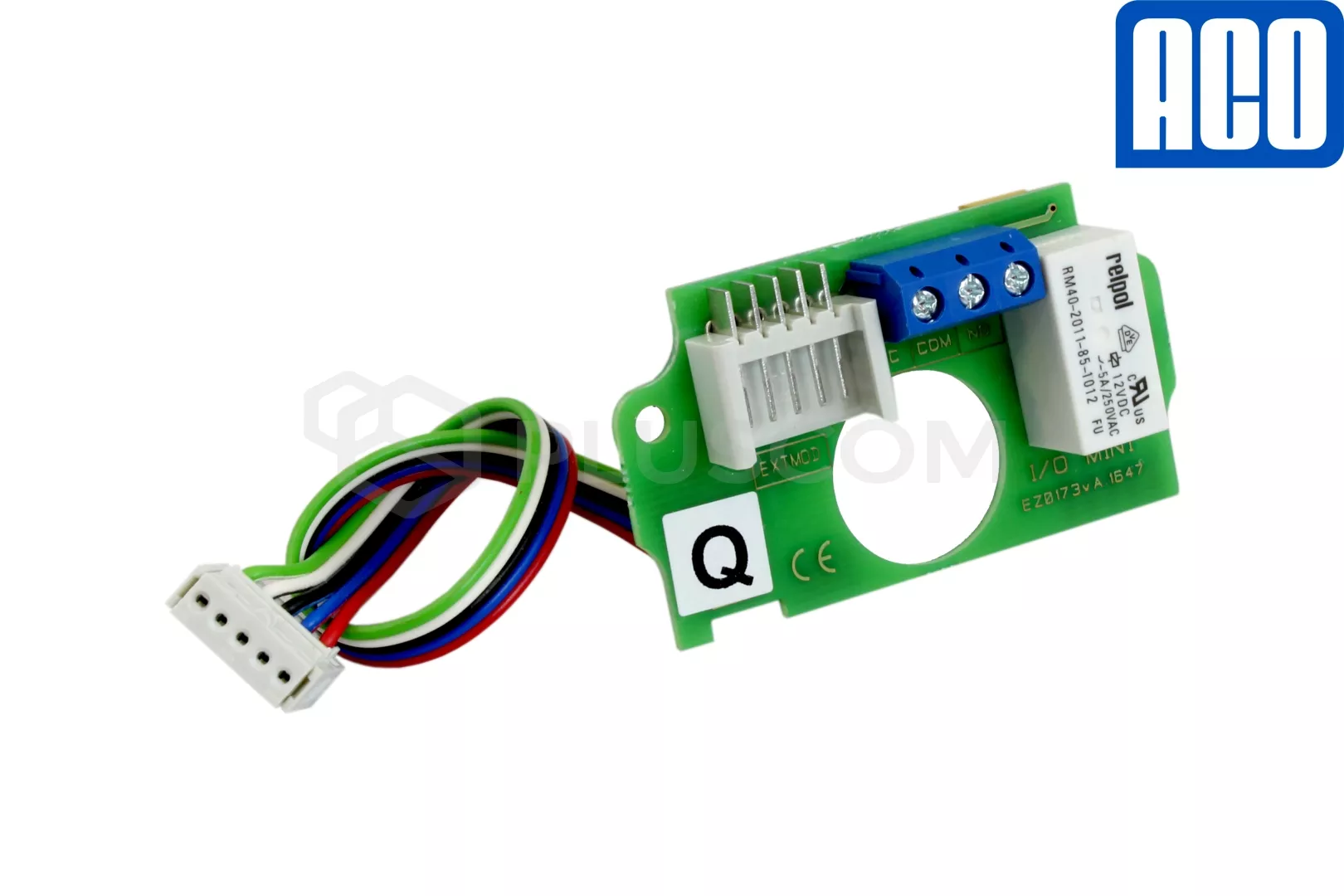

Moduł jest wyposażony w wyjście przekaźnikowe NO / NC oraz wejście EXTMOD do podłączenia innych modułów. Wyjścia są wyprowadzone w postaci złącz śrubowych ARK. Funkcje i czas działania wyjścia można niezależnie programować. Może ono pełnić następujące funkcje:

FUNKCJE WYJŚCIA:

• załączenie wyjścia równocześnie z zadziałaniem elektrozaczepu podłączonego do panelu
• załączenie wyjścia po naciśnięciu klawisza F2 na unifonie lub monitorze wideo

• załączenie wyjścia z zamka szyfrowego po wprowadzeniu kodu poprzedzonego podwójnym kluczykiem
• załączenie wyjścia po naciśnięciu dowolnego klawisza na panelu


PARAMETRY TECHNICZNE:

• Wymiary: 34x61x16mm

• Zasilanie: z centrali/panelu: DC 12-15V
• Pobór mocy w trybie czuwania: ~0,06W
• Wyjścia:

  • złącza śrubowe ARK

    • 1x NO/NC przekaźnikowe, max. 5A/24V DC
    • 1x złącze EXTMOD (do podłączenia panelu)
• Wejścia:
• • 1x złącze EXTMOD (do podłączenia innych modułów)

MONTAŻ I KONFIGURACJA:

Niewielkie wymiary modułu pozwalają na umieszczenie bezpośrednio na panelu nad głośnikiem. Razem z I/O Mini dostarczane są dwa kołki dystansowe na których osadzamy moduł. Długość kabla jest tak dopasowana aby możliwe było podłączenie do złącza EXTMOD panelu.

To jaką funkcje ma pełnić wyjście ustawiamy w programie do konfiguracji panelu bramowego (centrali). Wymagany jest kabel CDN-USB oraz panel z podłączonym modułem I/O MINI

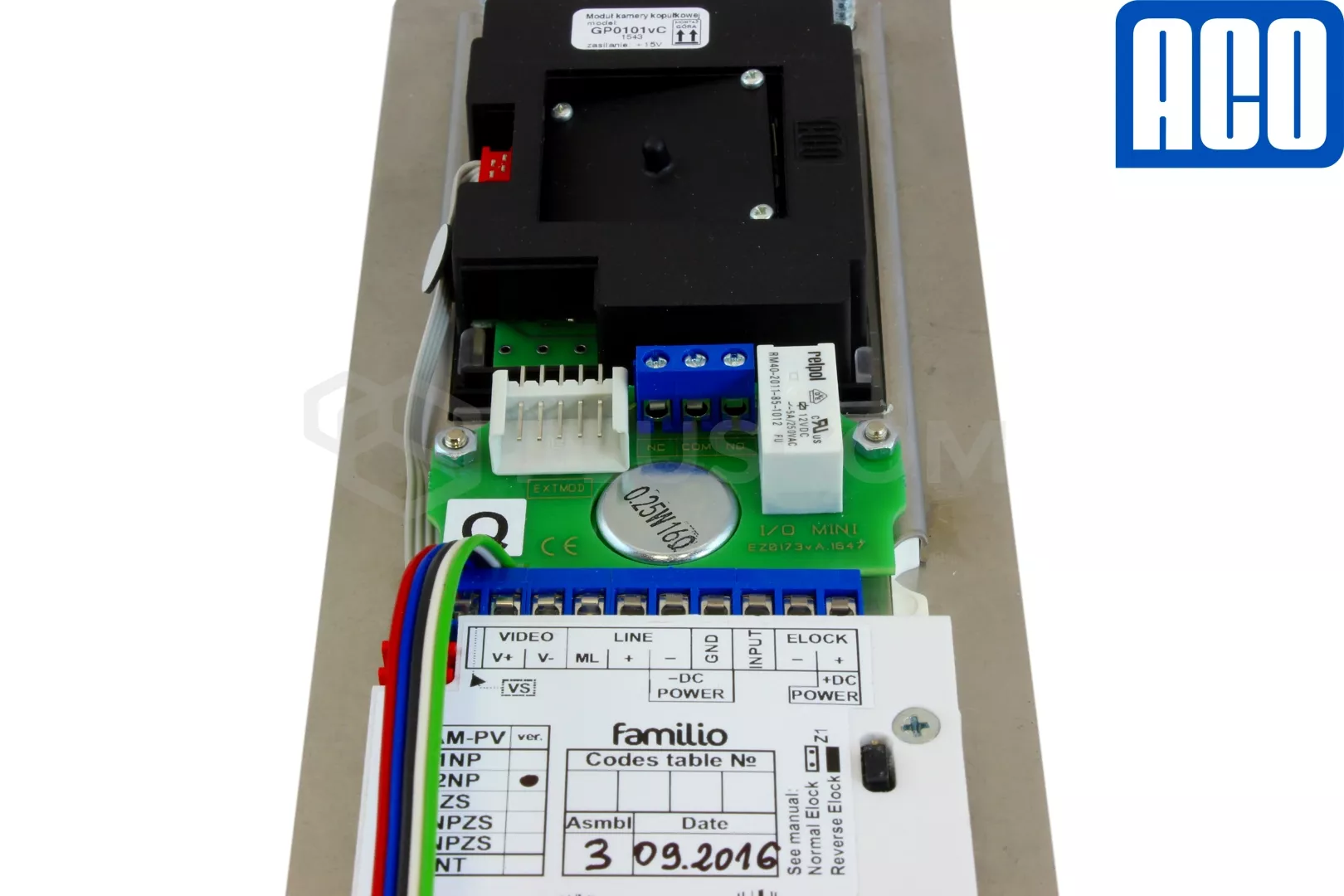

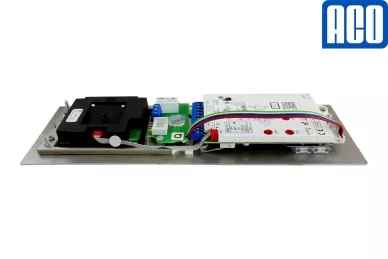

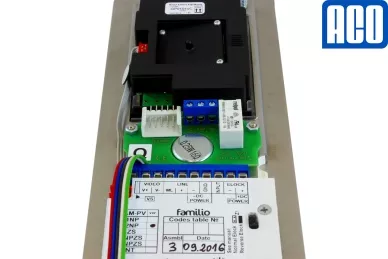

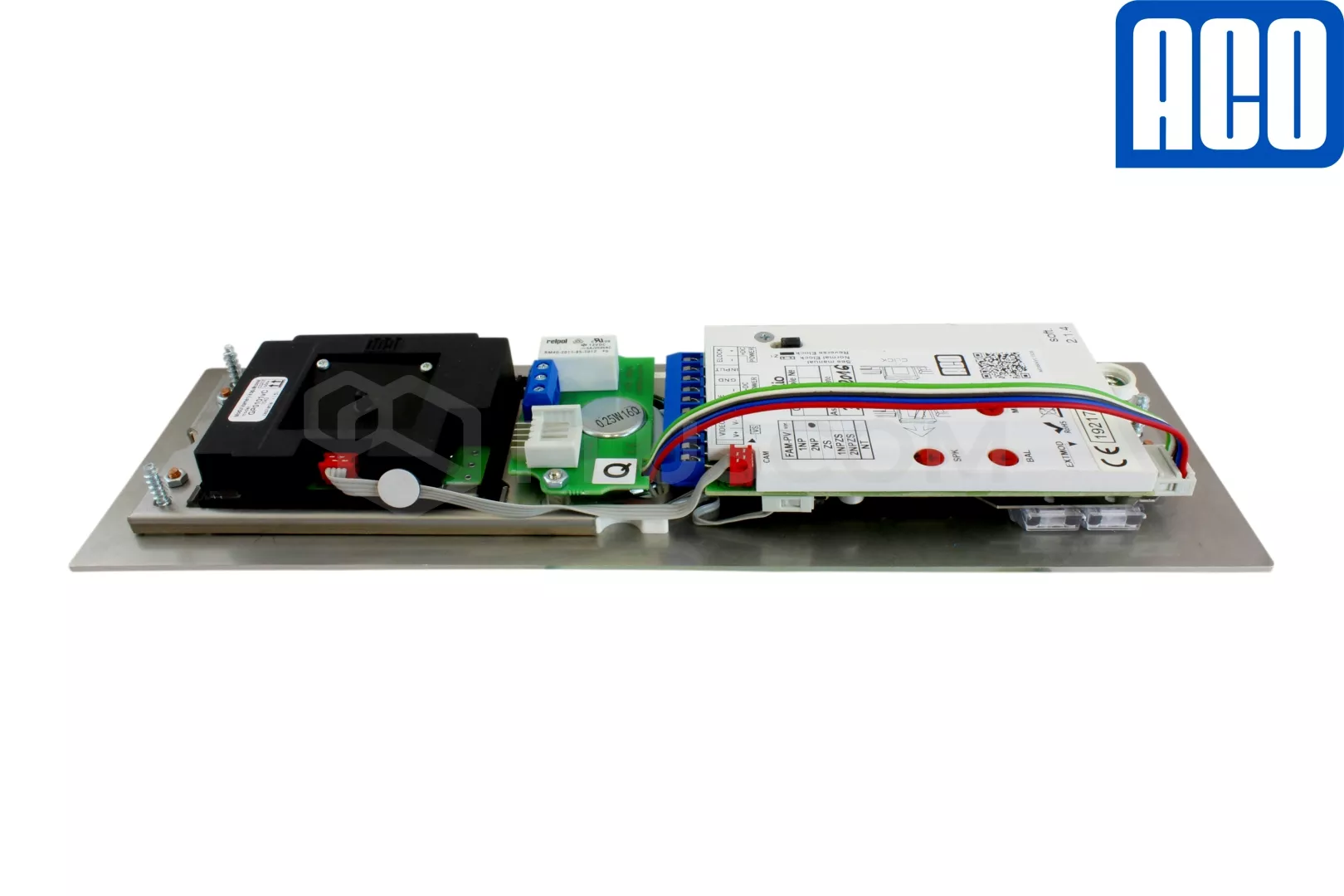

Poniżej zdjęcia prezentujące panel Familio PV z zamontowanym modułem I/O MINI:
