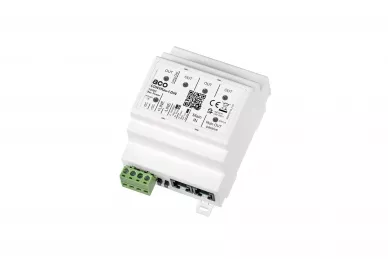

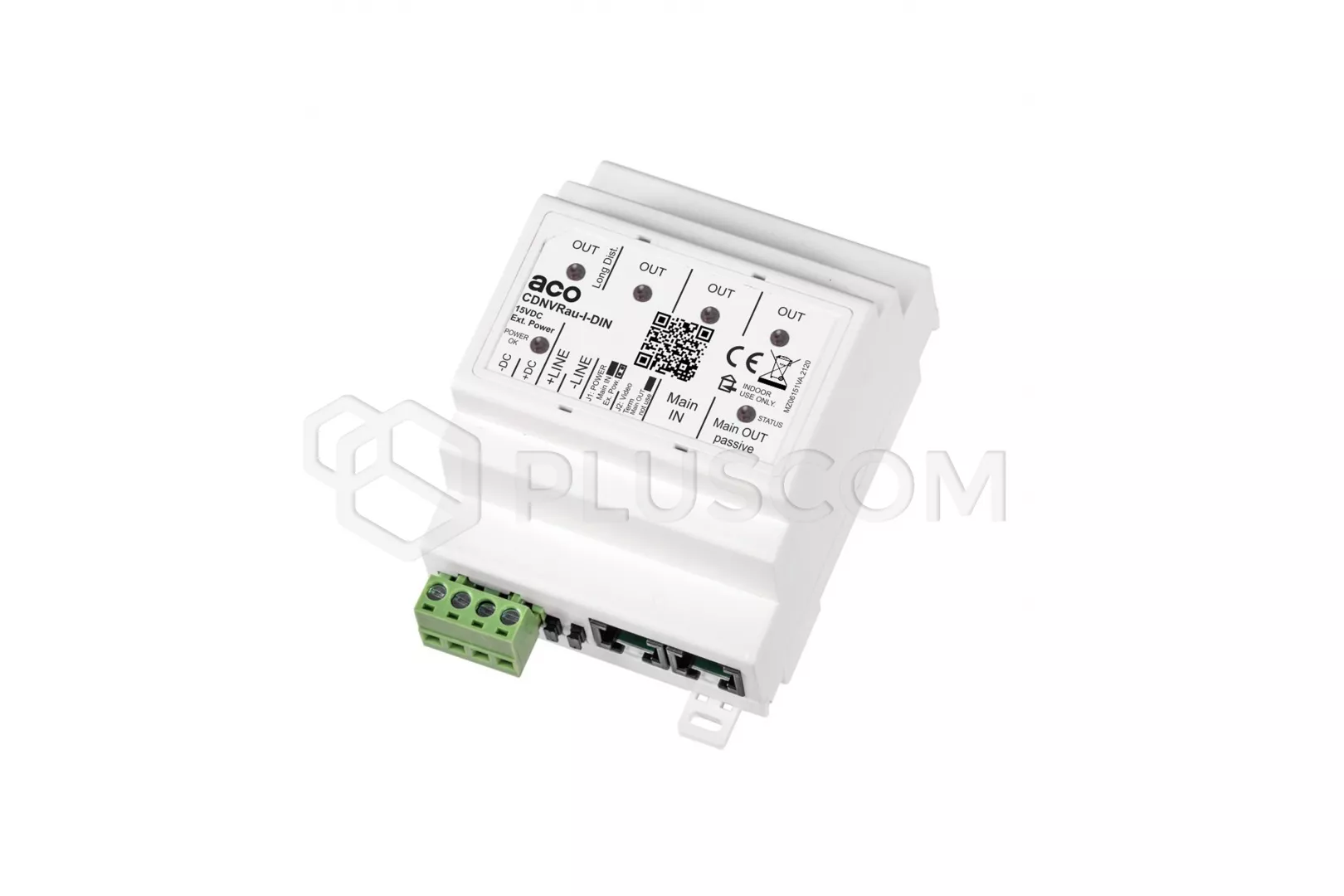

ACO CDNVRau-I-DIN Inteligentny rozdzielacz aktywny video do systemu P,
montowany na szynie DIN
Rozdzielacz aktywny do wideodomofonów Aco pracujących w systemie P,
przeznaczony do montażu na szynę DIN.
Umożliwia rozdzielenie sygnałów audio, video oraz zasilania (tzw. magistrali)
na cztery aktywne wyjścia (wbudowane wzmacniacze wideo) oraz jedno pasywne
wyjście (bez wzmacniacza).
Rozdzielacz może być zasilany z magistrali głównej lub z zewnętrznego zasilacza
15V oraz posiada dodatkowe wyjście śrubowe do podłączenia linii audio i
zasilania.
Montowany może być na piętrach, w punkcie zbiorczym instalacji lub w miejscu
rozdzielenia magistrali. Przeznaczony jest do montażu na szynę DIN (zajmuje
szerokość 4 modułów DIN) lub natynkowo. Współpracują z urządzeniami marki ACO
działającymi w systemach P, zarówno video jak i audio.
Do rozdzielacza można bezpośrednio podłączenie do 5 odbiorników video w
odległości max. 70m (przy odpowiedniej ilości zasilaczy; przy
odpowiedniejkonfiguracji systemu istnieje możliwość uzyskania większej
odległości). Rozdzielacz umożliwia także rozdzielenie magistrali głównej na 4
wyjścia (z wykorzystaniem wyjść aktywnych) oraz podłączenie kolejnego
rozdzielacza do wyjścia pasywnego. Umożliwia także zakończenie magistrali
głównej (wbudowana zworka terminatora wideo), a jedno z aktywnych wyjść jest
dodatkowo wzmocnione co pozwala zniwelować straty sygnału video przy długich
magistralach.
CECHY:
- podłączenie do 5 odbiorników
- odległość do odbiornika: do 70 m (przy odpowiedniej ilości
zasilaczy)
- możliwość zwiększenia odległości z zastosowaniem dodatkowych zasilaczy w
systemie
- rozdzielenie magistrali głównej na 4 niezależne wyjścia
- cztery aktywne wyjścia (wzmacniacze video)
- jedno wyjście pasywne do podłączenia kolejnego rozdzielcza lub odbiornika
(bez wzmacniacza video)
- jedno wyjście aktywne z dodatkowym wzmocnieniem sygnału wideo „Long
Dist”.: ok. 1,8x (przy długich magistralach niweluje straty sygnału
video)
- możliwość pracy jako rozdzielacz przelotowy lub końcowy (wbudowany
terminator video załączany zworką)
- zasilany z magistrali lub z dodatkowego zasilacza (rozdzielając zasilanie
na poszczególne wyjścia)
- zaciski śrubowe do podłączenia zasilacza oraz wbudowaną zworkę odcinająca
zasilanie z magistrali
- zaciski śrubowe do podłączenia linii audio
- sygnały wideo odporne na uszkodzenia
- monitorowanie stanu wejść i wyjść: napięcie zasilania oraz napięcie linii
audio (detekcja zbyt wysokiego i zbyt niskiego napięcia zasilania,
przeciążenie wyjścia, zwarcie linii audio, itp.)
- indywidulane diody sygnalizujące status każdego wyjścia i wejścia
- kody błyskowe informujące o 6 różnych statusach (błędach) każdego wyjścia
i wejścia
- automatyczne odłączenie od magistralo głównej wyjścia aktywnego gdy
wystąpi na nim zwarcie zasilania (przeciążenie) i/lub zwarcia linii
audio
- umożliwienie normlanej pracy całego systemu domofonowego przy wystąpieniu
zwarć w lokalach
- automatyczne przywracanie normalnej pracy po ustąpieniu zwarcia
- umożliwia diagnozowanie problemów występujących w systemie
domofonowym
- kompatybilny z systemami P zarówno Audio jak i Wideo
Szczególną cechą CDNVRAU-I-DIN jest inteligentne monitorowanie stanów
wejść i wyjść (poprawność napięć, zwarcia, itp.). W razie wykrycia
niewłaściwych stanów, np. z powodu zwarcia w lokalu, rozdzielacz odetnie każde
aktywne wyjście od systemu domofonowego, dzięki czemu odłączany jest tylko
jeden lokal, a cały system domofonowy może pracować bez problemów dalej. Po
ustaniu zwarcia rozdzielacz samoczynnie załączy ponownie odłączone wyjście.
Status każdego wyjścia i wejścia jest niezależnie sprawdzany i sygnalizowany
indywidulanymi diodami LED, które kodami błyskowymi potrafią wskazać jakiego
typu awaria wystąpiła (ułatwia to diagnozowanie problemów w działaniu całego
systemu domofonowego).
