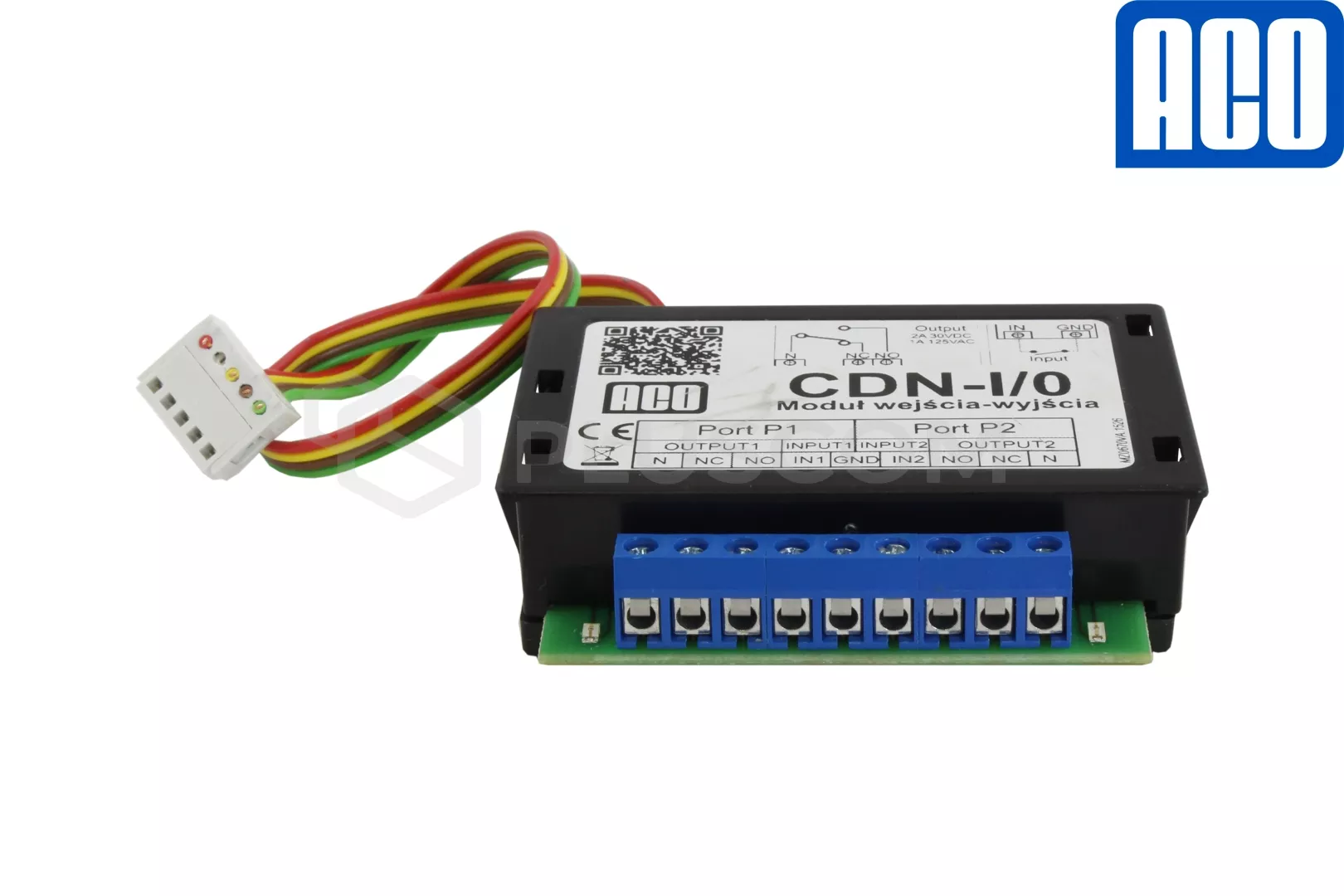

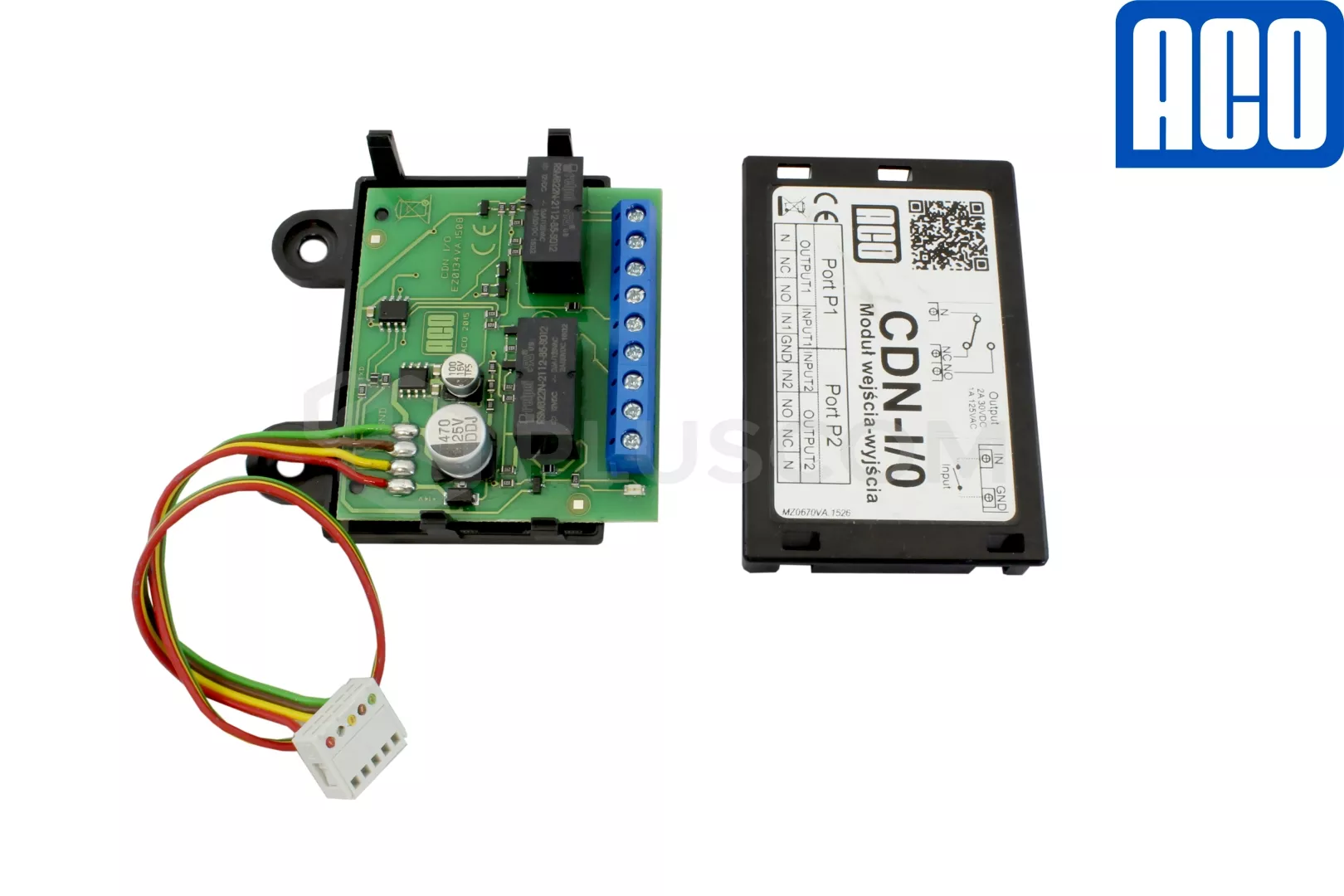

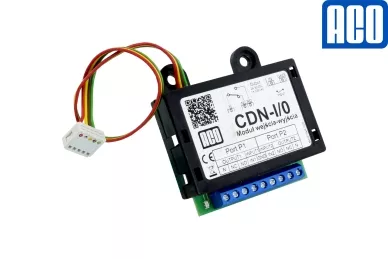

Aco CDN-I/O Moduł przekaźnikowy do sterowania automatyką

ACO CDN-I/O Moduł do sterowania automatyką domową oraz urządzeniami zewnętrznymi.

Moduł CDN-I/O zwiększa funkcjonalność systemu domofonowego o możliwość obsługi dodatkowych zewnętrznych urządzeń. Umożliwia sterowanie bramą wjazdową, garażową, oświetleniem lub roletami.
Jest kompatybilny z wszystkimi cyfrowymi urządzeniami z rodziny FAMILIO P / PV, Inspiro, oraz CDN.

Moduł jest wyposażony w dwa wyjścia przekaźnikowe NO / NC oraz dwa wejścia zwierne NO. Wejścia / wyjścia są wyprowadzone w postaci złącz śrubowych ARK. Funkcje i czas działania każdego wyjścia i wejścia można niezależnie programować. Sterowanie pracą przekaźników odbywa się bezpośrednio z panelu (podwójne naciśnięcie przycisku ''kluczyk'' i wprowadzenie 4-cyfrowego kodu) lub za pomocą przycisku F2 na unifonach lub monitorach wideo.

FUNKCJE WEJŚĆ:

• Bezpośrednie uruchomienie elektrozaczepu podłączonego do panelu bramofonu (centrali)
• Dzwonienie do wybranego lokalu

FUNKCJE WYJŚĆ:

• Załączenie wyjścia po zwarciu styków wejścia
• Załączenie wyjścia równocześnie z zadziałaniem elektrozaczepu podłączonego do panelu bramowego - centrali
• Załączenie wyjścia po naciśnięciu przycisku F2 na odbiorniku lub ikony na wideo monitorze

• Załączenie wyjścia po naciśnięciu dowolnego przycisku na bramofonie
• Załączenie wyjścia bez aktywnego połączenia


PARAMETRY TECHNICZNE:

• Zasilanie: z centrali/panelu: DC 15V
• Pobór mocy w trybie czuwania: ~0,14W
• Max. ilość abonentów: 255
• Wyjścia:

  • złącza śrubowe ARK

    • 2x NO/NC przekaźnikowe, max. 2A/30V DC
    • 1x złącze EXTMOD (do podłączenia centrali)
• Wejścia:

  • złącza śrubowe ARK

    • 2x zwierne (NO)
• Wymiary: 70,5x71x19,5mm
• Obudowa z tworzywa ABS


MONTAŻ I KONFIGURACJA:

Wybrane kompatybilne modele urządzeń dają możliwość montażu modułu bezpośrednio w ramce lub w puszcze. Moduł podłączamy do centrali/panelu za pomocą złącza EXTMOD.
Zastosowanie modułu ARK-RS dodaje opcję oddalenia modułu rozszerzeń od panelu.
To jakie funkcje mają pełnić wyjścia P1, P2 ustawiamy w programie do konfiguracji panelu bramowego (centrali). Wymagany jest kabel CDN-USB oraz panel z podłączonym modułem CDN-I/O.

Moduł występuje w kolorze białym
