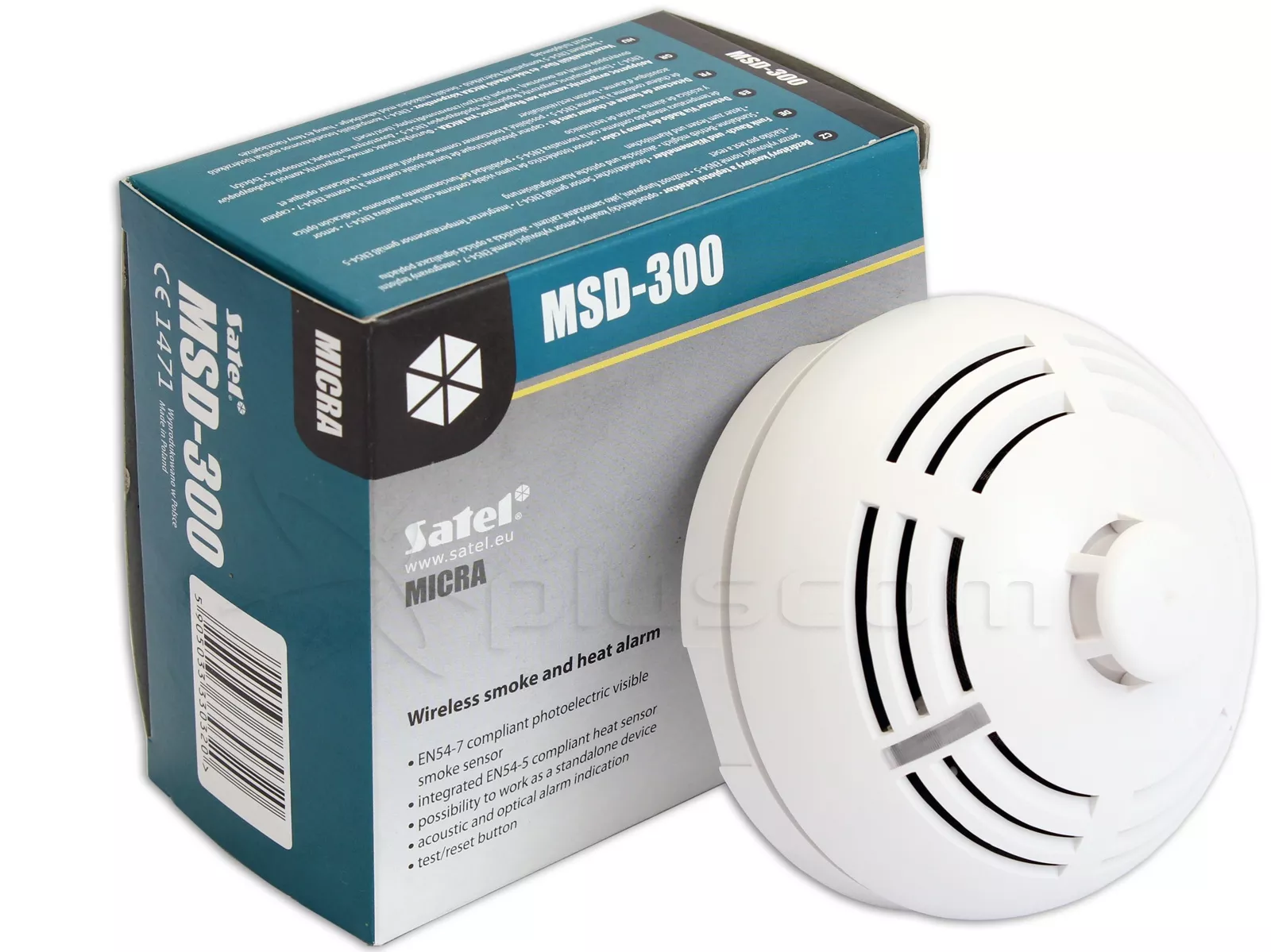

Czujka dymu i ciepła, której zadaniem jest wczesne wykrycie rozwijającego
się pożaru. Oprócz przekazania informacji o zagrożeniu do centrali, czujka
MSD-300 może ostrzegać o niebezpieczeństwie za pomocą wbudowanego sygnalizatora
dźwiękowego. W przeciwieństwie do typowych czujek dymu, urządzenie to zareaguje
nie tylko na widzialny dym, ale także na szybki wzrost temperatury, zapewniając
pełniejszą ochronę przed niebezpieczeństwem pożaru.
Cechy:
- Czujnik dymu widzialnego zgodny z normą EN 54-7.
- Czujnik termiczny zgodny z normą EN 54-5.
- Czerwona dioda LED do sygnalizacji optycznej.
- Przetwornik piezoelektryczny do sygnalizacji akustycznej.
- Funkcja testowania.
- Styk sabotażowy (nadzorowany w przypadku pracy w systemie MICRA).
Opis działania
Do wykrywania dymu widzialnego wykorzystywana jest metoda optyczna. Kiedy
stężenie dymu w komorze optycznej przekroczy określony próg, wywołany zostanie
alarm. Parametry pracy czujnika dymu są modyfikowane w zależności od zmian
temperatury rejestrowanych przez czujnik termiczny (termistor).
Czujnik termiczny pracuje zgodnie z wymaganiami klasy A1R (EN 54-5). Alarm
zostanie wywołany po przekroczeniu określonego progu temperatury (54 °C – 65
°C) lub w przypadku zbyt szybkiego wzrostu temperatury.
Alarm sygnalizowany jest optycznie (ciągłe świecenie diody) i akustycznie
(dźwięk przerywany) przez 2 minuty. Naciśnięcie przycisku testu/kasowania
(oznaczony literą A na rysunku 1) w trakcie alarmu skasuje alarm. Informacja o
alarmie jest przesyłana drogą radiową do modułu alarmowego MICRA. Po ustąpieniu
przyczyn alarmu, wysłana zostanie informacja o końcu alarmu.
Co 15 minut czujka wysyła transmisję z informacją o stanie styku
sabotażowego i baterii. Okresowe transmisje służą do nadzorowania obecności i
sprawności czujki przez moduł MICRA.
Zastosowanie:
Sygnalizacja rozwijającego się pożaru małych obiektów: kiosków, domków
letniskowych, butików, garaży wolnostojących i warsztatów
Zawartość zestawu:
Czujka, osłona przeciwpyłowa, bateria litowa CR123A, elementy montażowe,
instrukcja obsługi
Montaż
Czujka przystosowana jest do pracy w pomieszczeniach zamkniętych. Powinna
być instalowana na suficie, w odległości minimum 0,5 metra od ścian lub innych
obiektów.
Poniższy opis dotyczy montażu czujki, która ma pracować w systemie MICRA.
Jeżeli czujka ma pracować samodzielnie, należy pominąć kroki 5 i 6.
- Zdjąć plastikową osłonkę przeciwpyłową.
- Przekręcić pokrywę w kierunku przeciwnym do ruchu wskazówek zegara i ją
zdjąć.
- Wyjąć baterię i zdjąć z niej folię zabezpieczającą.
- Zamontować baterię z powrotem.
- Zarejestrować czujkę w module alarmowym MICRA (patrz: instrukcja obsługi
modułu alarmowego MICRA).
- Sprawdzić, czy transmisje z czujki umieszczonej w wybranym miejscu
montażu docierają do modułu alarmowego MICRA. W celu wysłania transmisji
zamknąć i otworzyć styk sabotażowy. Jeżeli transmisja alarmu zostanie
odebrana, kontynuować montaż. Jeżeli transmisja alarmu nie zostanie odebrana,
wybrać inne miejsce montażu i powtórzyć test.
- Przy pomocy kołków i wkrętów przymocować podstawę obudowy do sufitu.
- Zamknąć obudowę czujki.
- Nacisnąć i przytrzymać przycisk testu/kasowania, aby upewnić się, że
czujka działa. Po paru sekundach powinien zostać wywołany alarm.
- Jeżeli w obiekcie, w którym instalowana jest czujka, prowadzone są
jeszcze jakiekolwiek prace grożące zabrudzeniem komory optycznej, na czujkę
należy założyć tymczasowo plastikową osłonkę przeciwpyłową.
