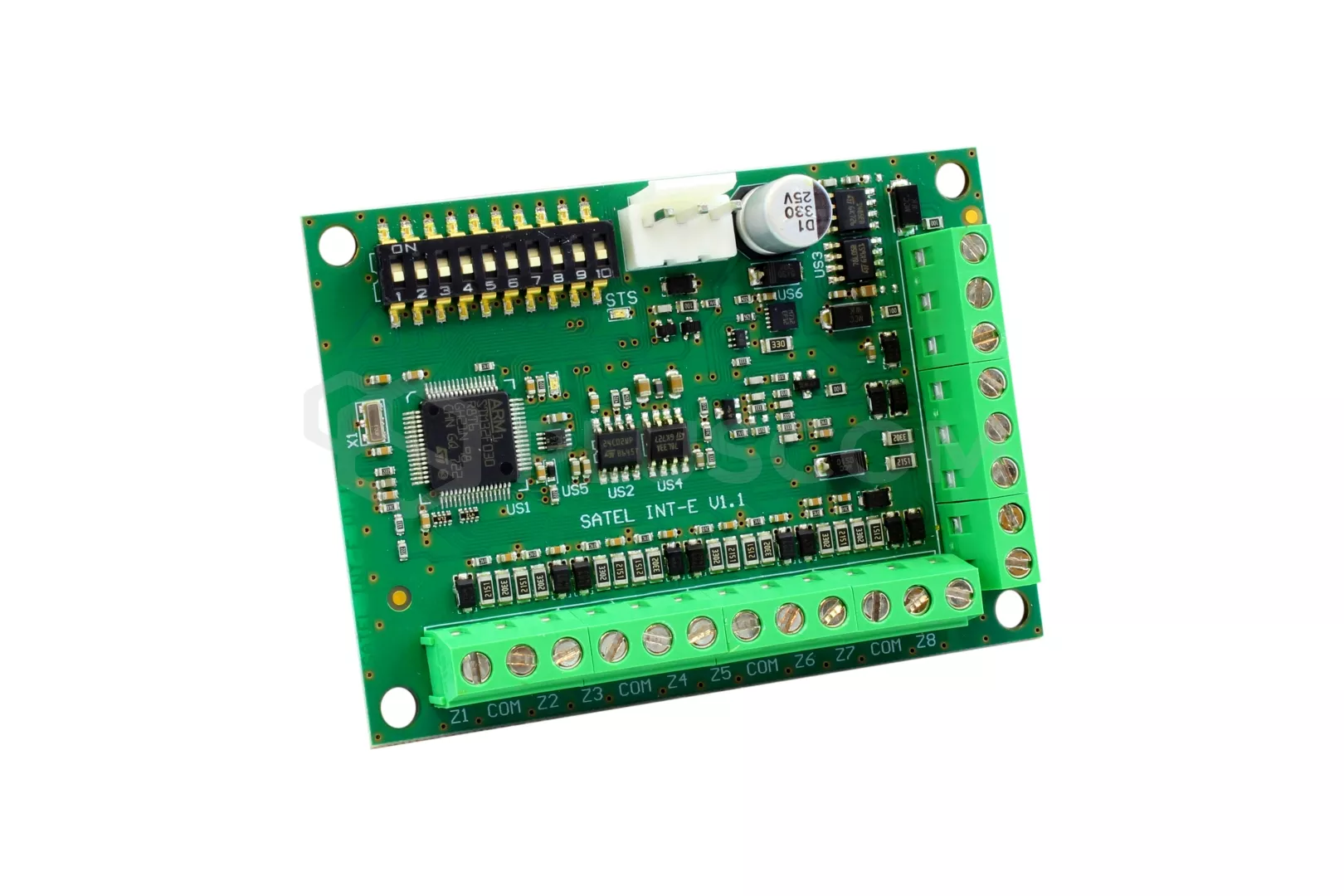

Satel INT-E Ekspander 8 wejść

226,32 PLN zawiera 23.00% VAT
W magazynie. Wyślemy już jutro!
Kod produktu: #5593
Producent: Satel
  • Rozbudowa systemu o 8 wejść
  • Obsługa konfiguracji NO, NC, EOL, 2EOL/NO, 2EOL/NC, 3EOL
  • Programowanie wartości rezystancji parametrycznej

Dostawa i podatek:
Polska VAT: 23.00% zmień
Koszt wysyłki od:
9,99 PLN

Produkty uzupełniające:
Obudowa Pulsar AWO224 do central alarmowych

Satel INT-E Ekspander 8 wejść


Właściwości

  • 8 programowalnych wejść:
    • obsługa czujek typu NO i NC oraz czujek roletowych i wibracyjnych;
    • obsługa konfiguracji EOL, 2EOL i 3EOL (3EOL w przypadku współpracy z centralami INTEGRA Plus).
  • Programowalna wartość rezystorów parametrycznych.
  • Dodatkowe wejście sabotażowe typu NC.
  • Możliwość integracji z dedykowanym zasilaczem
  • Możliwość podłączenia do magistrali

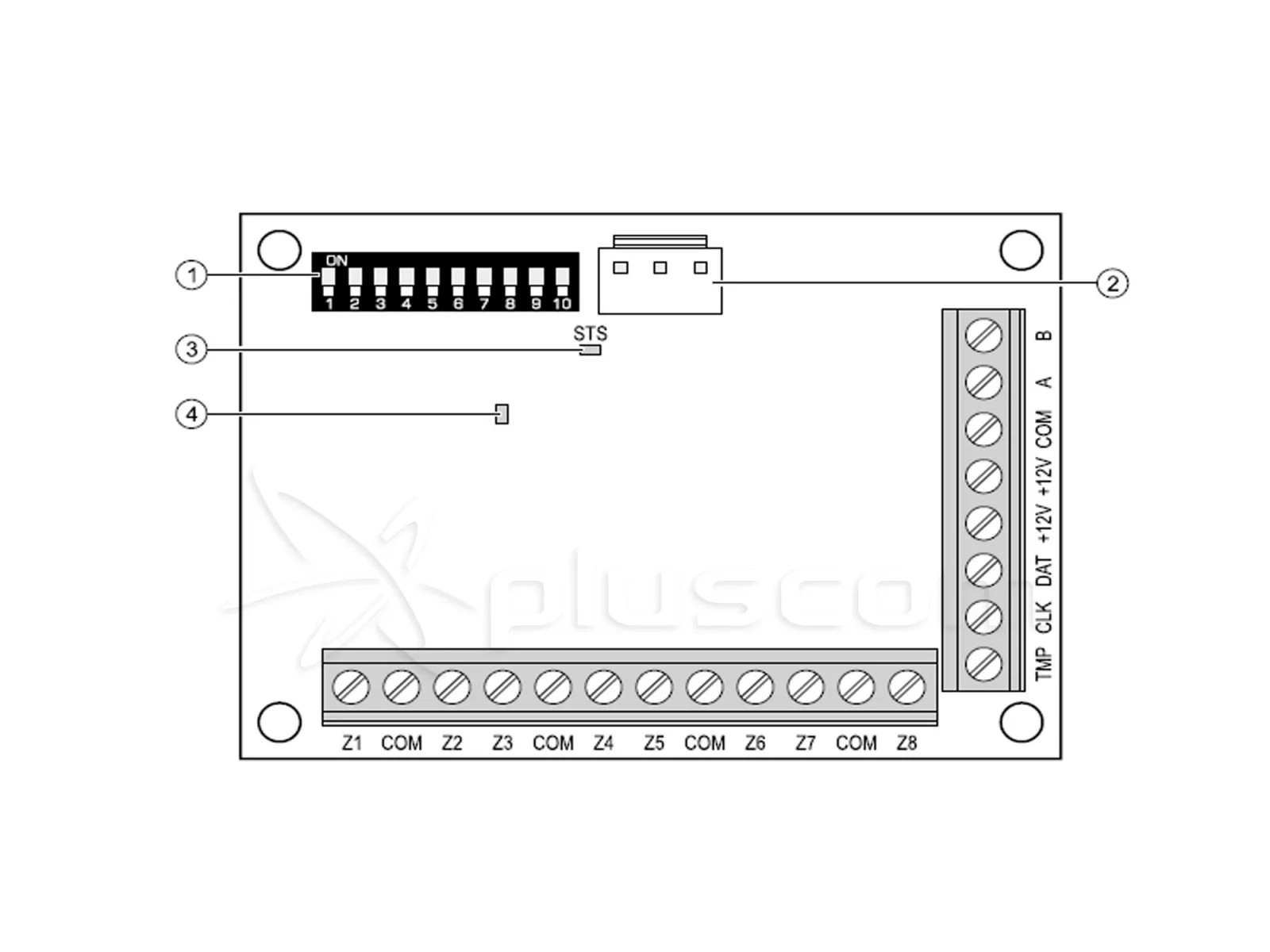

Satel INT-E schemat

Satel INT-E schemat


  1. zespół mikroprzełączników typu DIP-switch.
  2. złącze umożliwiające podłączenie dedykowanego zasilacza. Gdy do złącza podłączony
    jest zasilacz, ekspander zostanie zidentyfikowany jako ekspander z zasilaczem.
  3. dioda STS informuje o stanie zasilacza podłączonego do złącza:
    •  świeci - zasilacz działa poprawnie,
    •  miga - zasilacz zgłasza awarię.
  4. dioda informuje o komunikacja z centralą alarmową:
    • świeci - brak komunikacji z centralą alarmową,
    • miga - komunikacja z centralą działa poprawnie.

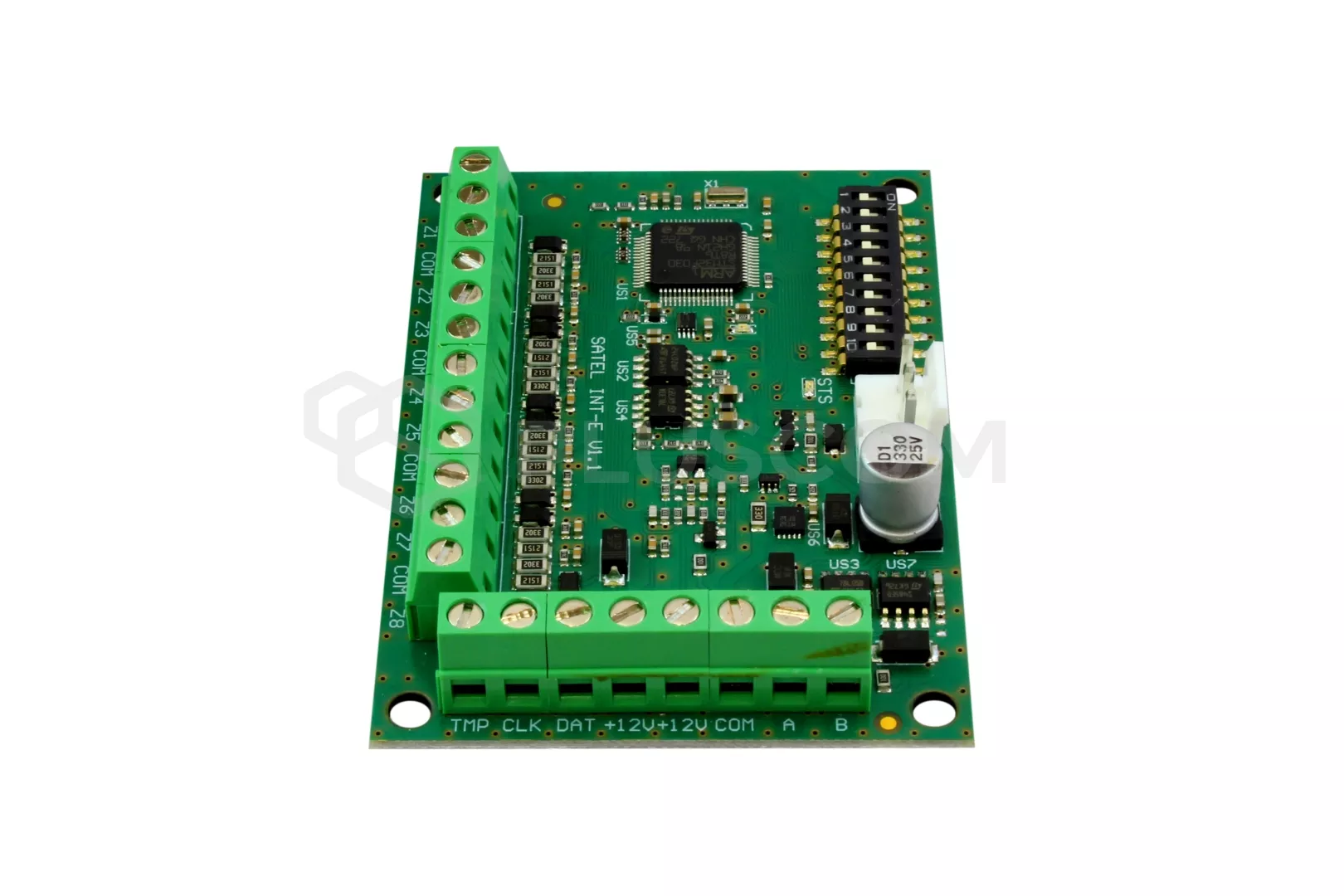

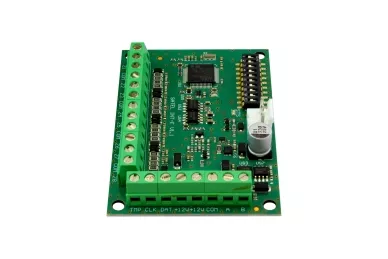

Opis zacisków:

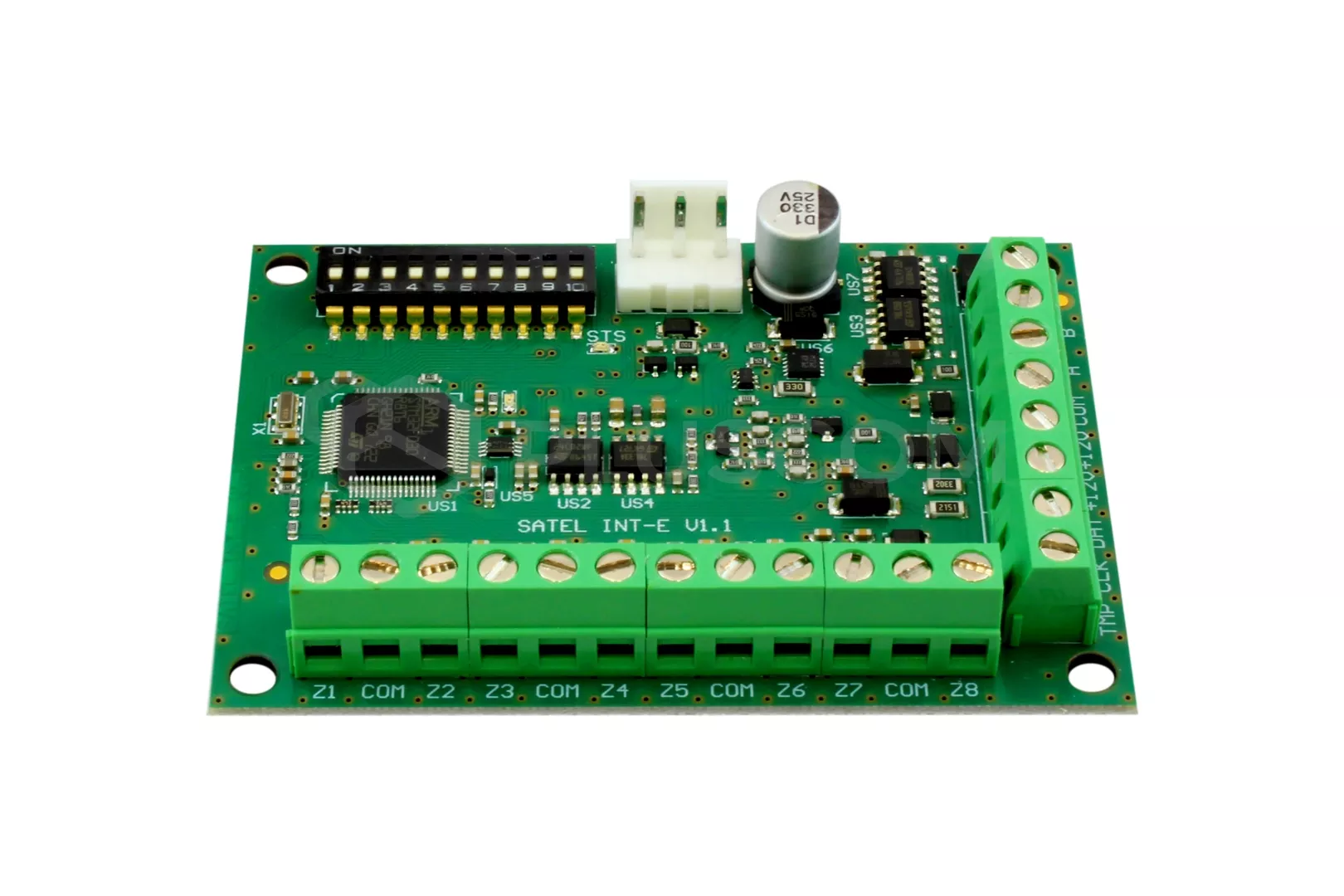

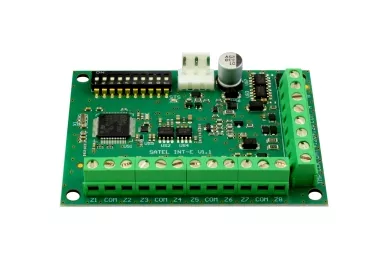

  • Z1...Z8 - wejścia.
  • COM - masa.
  • TMP - wejście obwodu sabotażowego modułu (NC) – jeżeli nie jest wykorzystywane, powinno być zwarte do masy.
  • CLK - zegar.
  • DTA - dane.
  • +12V - wejście zasilania ekspandera/wyjście zasilania czujek.
  • A, B - magistrala RS-485

Montaż

Ekspander przeznaczony jest do instalowania w pomieszczeniach zamkniętych o normalnej wilgotności powietrza.


Materiały do pobrania
Instrukcja 0.72 MB
