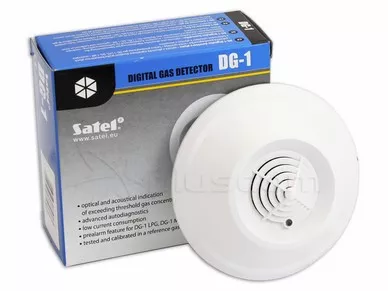

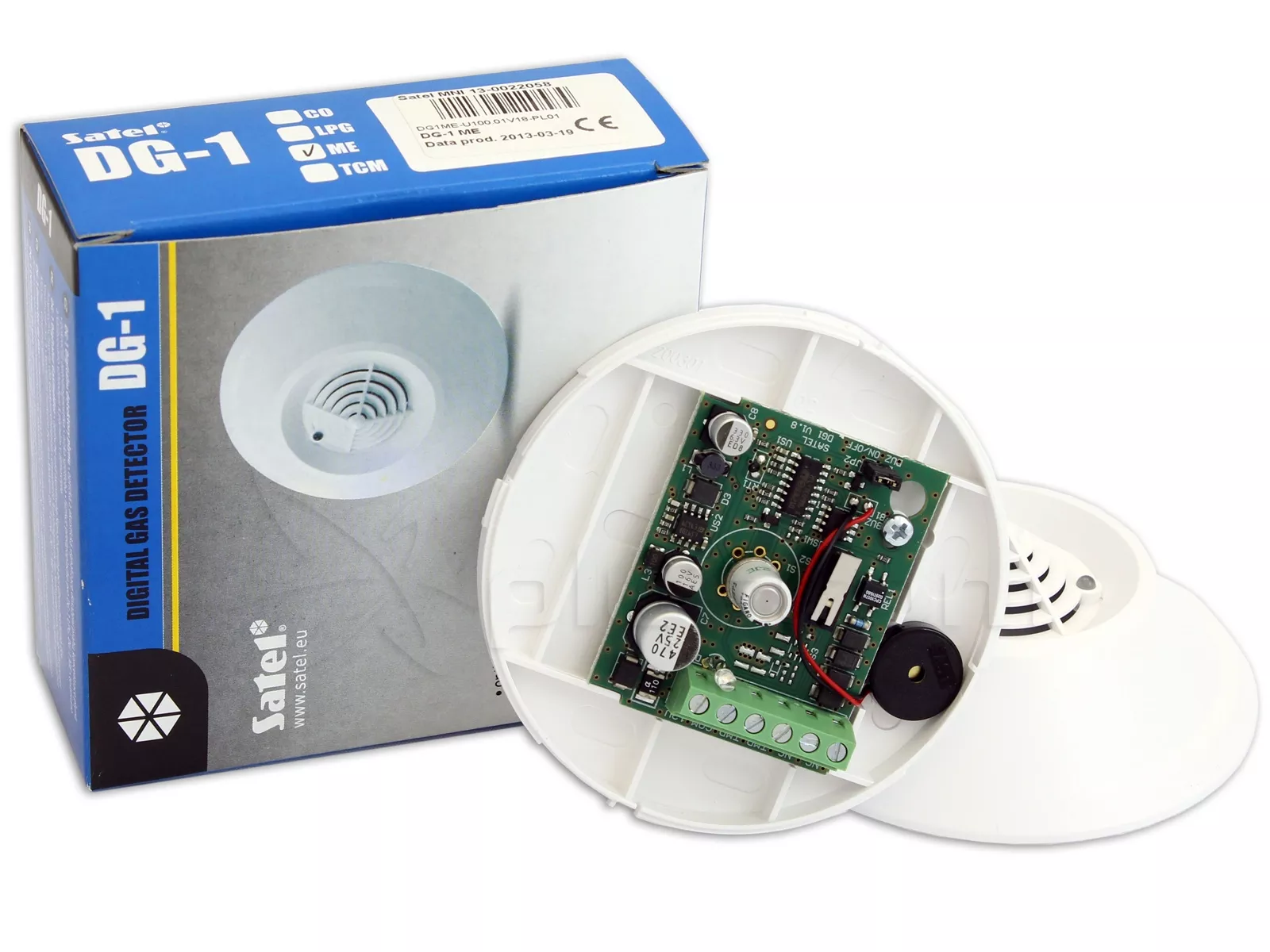

Satel DG-1 ME Czujka gazu ziemnego (metanu)

Czujnik Satel DG-1 ME może być stosowany w systemach alarmowych lub innych systemach do weryfikacji przekroczenia stężenia gazu ziemnego (metanu). Charakteryzuje się cyfrową kompensacją temperatury pozwalającą na pracę w zakresie -30°C do +55°C.

Wskazywane są 2 poziomy stężenia gazu:
1. Stężenie generujące prealarm - 10% dolnej granicy wybuchowości
2. Stężenie generujące alarm - 20% dolnej granicy wybuchowości

Prealarm wskazywany jest przez diodę LED (żółtą) czujnika oraz krótkie sygnały dźwiękowe (sygnalizacja 0.25s, przerwa 1.75s) przez cały czas, w którym stężenie utrzymuje się na poziomie 10-20% dolnej granicy wybuchowości. Możliwe jest wyłączenie sygnalizacji dźwiękowej przez zdjęcie zworki BUZ. Prealarm nie ma wpływu na działanie styków NC.

Alarm wskazywany jest przez diodę LED (żółtą) i sygnał dźwiękowy (sygnalizacja 1s, przerwa 1s) oraz rozwarcie styków NC przez cały czas, kiedy stężenie gazu utrzymuje się powyżej poziomu 20% dolnej granicy wybuchowości. Wskazanie utrzymywane jest również przez kilka minut po obniżeniu poniżej granicy alarmu.

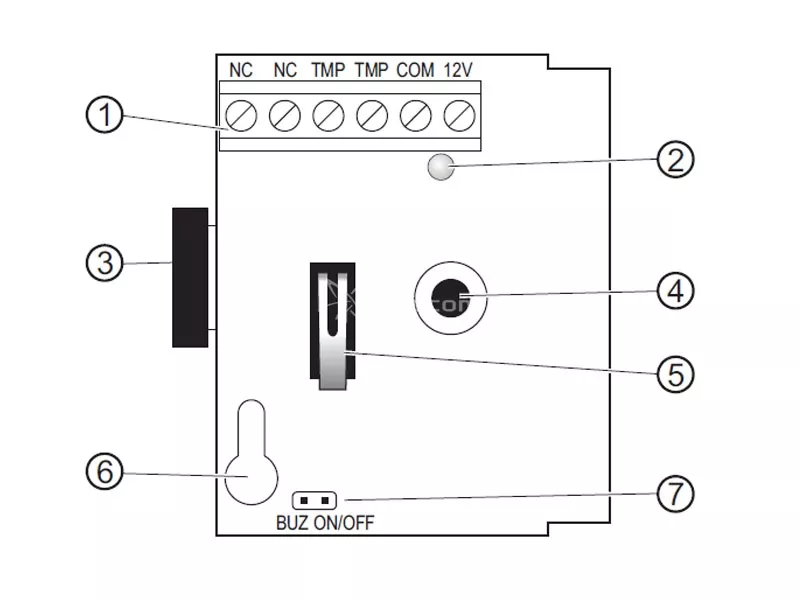

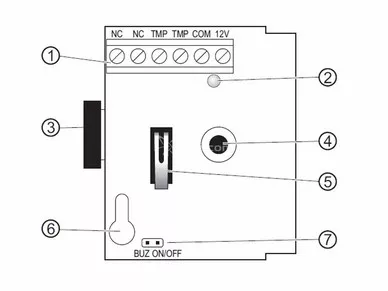

Widok płytki elektroniki czujnika Satel DG-1 ME

Legenda:

1. Złącza:
   • NC - złącza alarmowe (NC)
   • TMP - złącza obwodu sabotażu

   • COM - masa
   • 12V - zasilanie
2. Dioda LED (żólta) wskazująca alarm, prealarm i awarię.

3. Brzęczyk sygnalizujący alarm, prealarm i awarię.
4. Detektor gazu.
5. Złącze obwodu sabotażu (otwarcie obudowy).
6. Otwór mocowania elektroniki do obudowy

7. BUZ - kołki służące do włączania i wyłączania sygnalizacji dźwiękowej poprzez brzęczyk.


Obniżenie napięcia zasilania poniżej 9V +/- 5% lub niepoprawne działanie czujnika gazu (autotest) wskazywane jest jako awaria. Wskazywane jest przez diodę LED i sygnał dźwiękowy (sygnalizacja 0.25s, przerwa 0.25s) oraz rozwarcie styków NC.

Instalacja czujnika Satel DG-1 ME

1. Otworzyć obudowę:

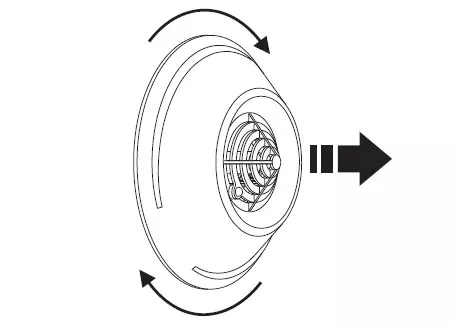

   Otwieranie obudowy czujnika Satel DG-1 ME

2. Zdemontować elektronikę

3. Wykonać otwór i przełożyć kabel

4. Przykręcić tylną część obudowy do ściany
5. Zamontować elektronikę

6. Przykręcić przewody do zacisków

7. Zamontować lub zdjąć zworkę na stykach BUZ

8. Zamknąć obudowę czujnika zwracając uwagę, aby znaczniki w obu częściach obudowy były naprzeciw siebie (zgodnie z rysunkiem 3).

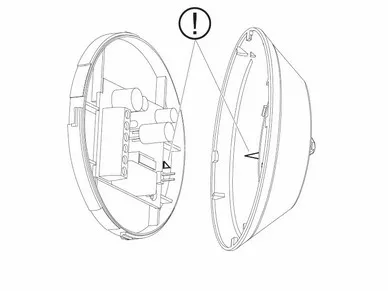

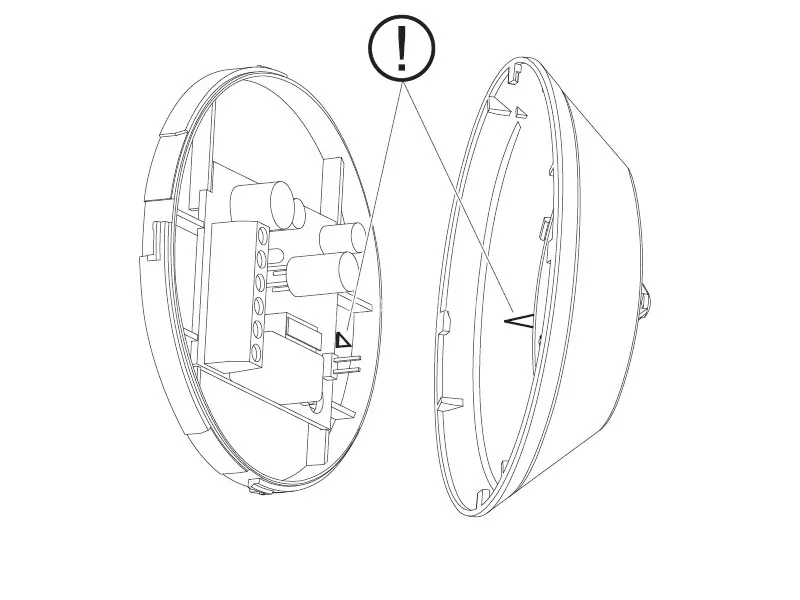

   Zamykanie obudowy czujnika Satel DG-1 ME, lokalizacja znaczników

9. Załączyć zasilanie systemu. Czujnik zasygnalizuje 3-ma krótkimi dźwiękami i mignięciami diody LED.

Ważne:

1. Nie zaleca się montowania czujnika w pomieszczeniach z instalacjami o charakterze przemysłowym.
2. Sensor gazu nagrzewa się w trakcie pracy
3. Czujniki testowane są na etapie produkcji.
4. Weryfikacja poprawności działania może byc wykonana przy pomocy zestawów testowych.
