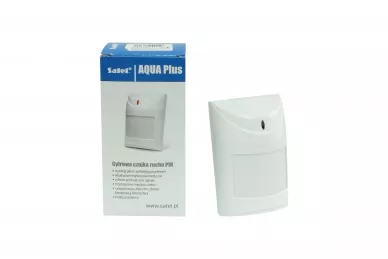

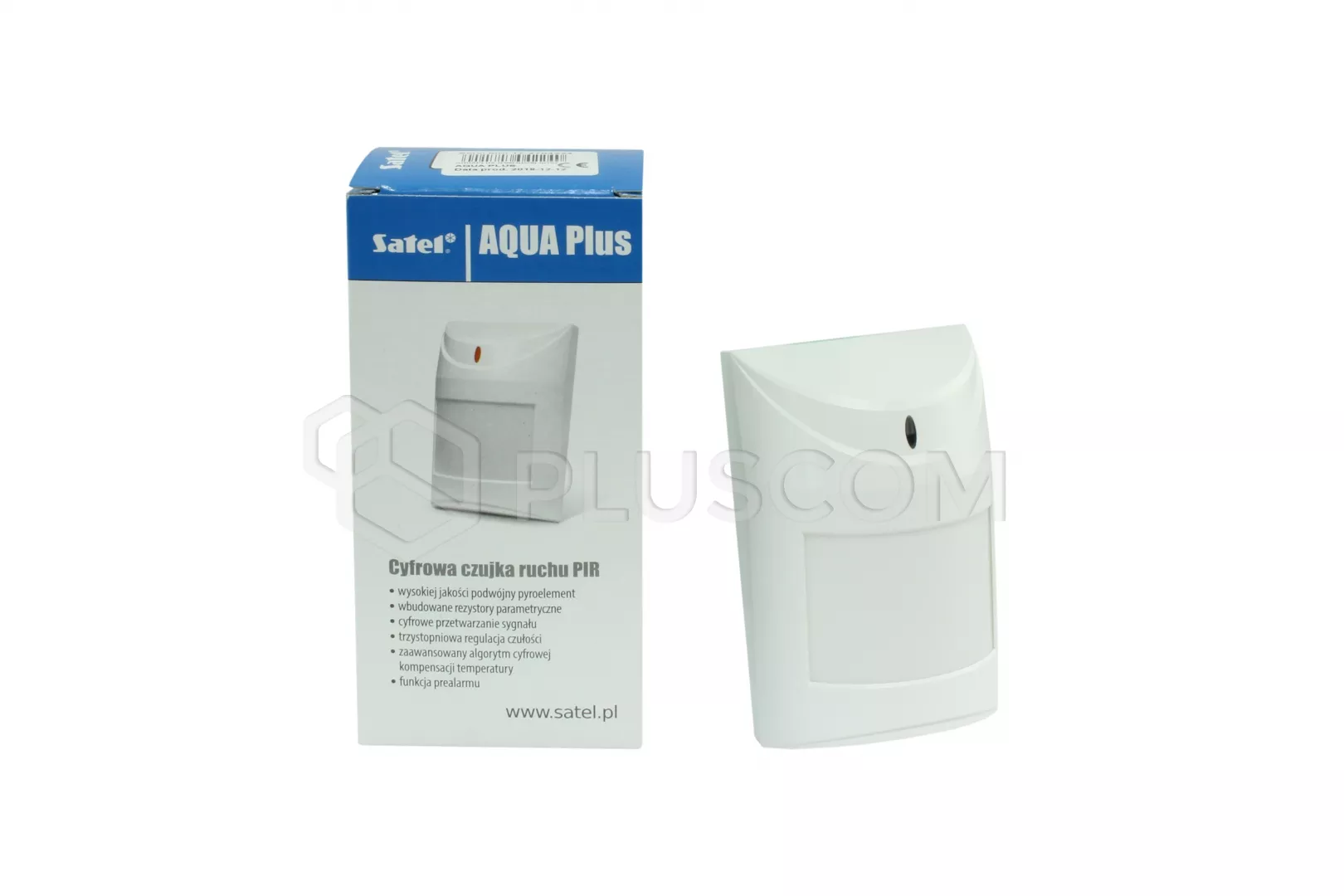

Satel AQUA Plus Cyfrowa czujka PIR

Właściwości

1. Podwójny pyroelement.
2. Cyfrowy algorytm detekcji ruchu.
3. Dwutorowa analiza sygnału z pyroelementu: wartościowa i ilościowa.
4. Funkcja prealarmu.
5. Cyfrowa kompensacja temperatury.
6. Sygnalizacja niskiego napięcia zasilania (spadek napięcia poniżej 9 V ±5%).

Składniki zestawu

• Czujka
• Uchwyt do pochylania
• Kołki rozporowe
• Instrukcja

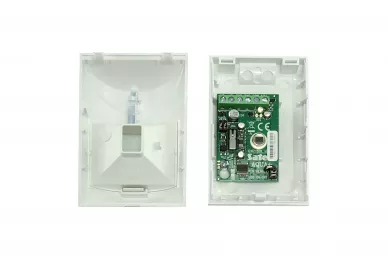

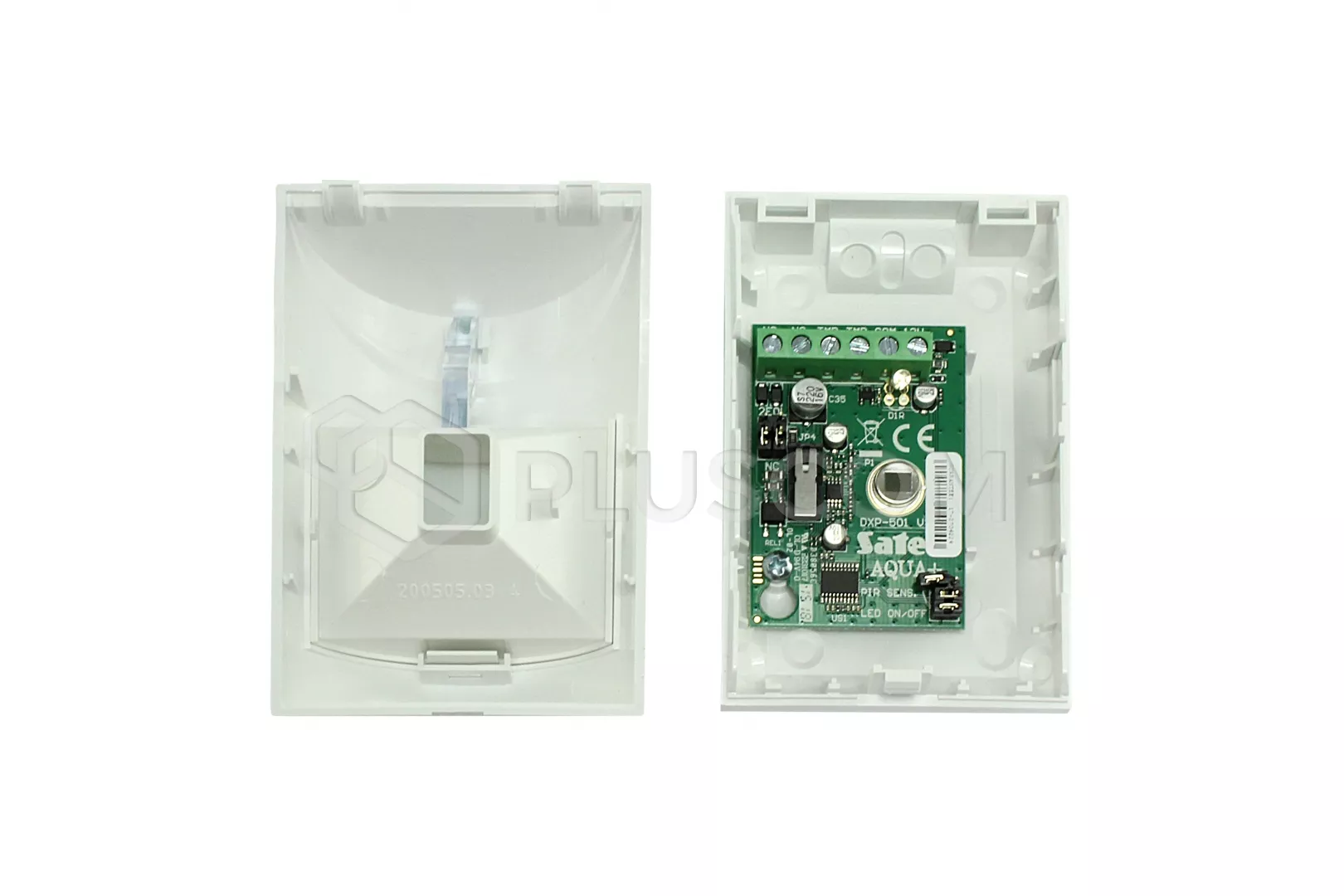

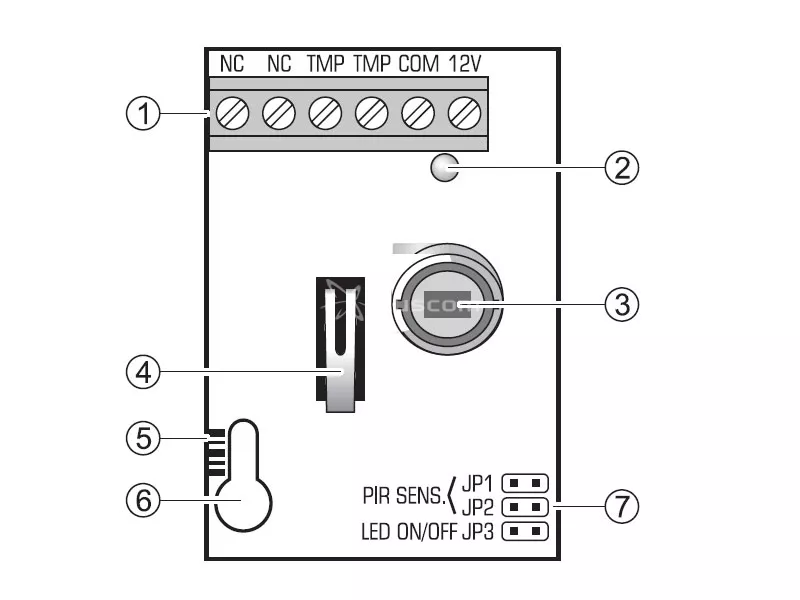

Schemat płytki czujki podczerwieni SATEL AQUA Plus

Satel AQUA Plus Cyfrowa czujka PIR

Opis do rysunku:

1. zaciski:
   • NC – przekaźnik (NC)
   • TMP – styk sabotażowy
   • COM – masa
   • 12V – wejście zasilania
2. czerwona dioda LED sygnalizująca:
   • prealarm – krótkie błyśnięcie (ok. 120 ms);
   • alarm – świeci przez 2 sekundy;
   • stan rozruchowy – szybko miga;
   • niskie napięcie zasilania – świeci.
3. pyroelement.
4. styk sabotażowy.
5. podziałka do pozycjonowania pyroelementu względem soczewki
6. otwór na wkręt mocujący.
7. kołki do konfiguracji czujki:
   • PIR SENS. – określanie czułości czujki
   • LED ON/OFF – włączenie/wyłączenie sygnalizacji przy pomocy diody LED. Sygnalizacja jestwłączona, gdy kołki są zwarte.

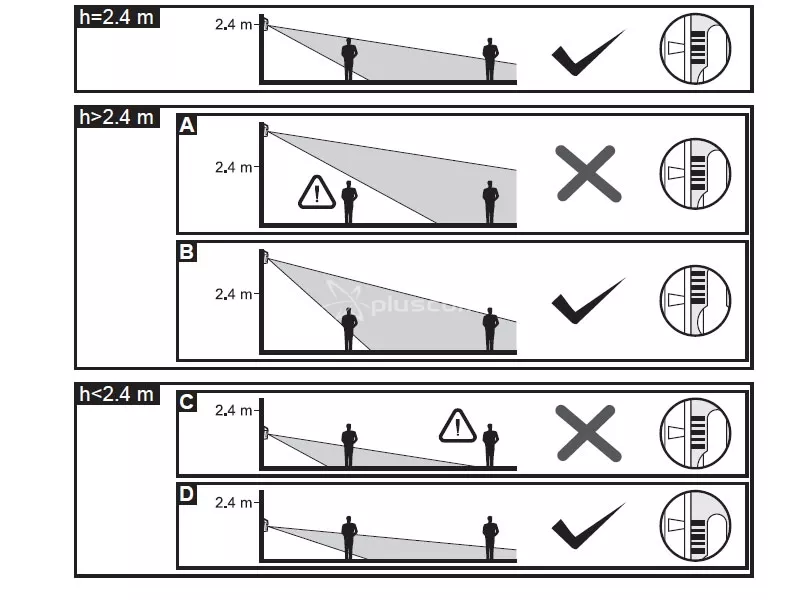

   Sposób ustawiania czułości czujki



   Sposób pozycjonowania płytki elektroniki czujki SATEL AQUA Plus

   • A – niska czułość,
   • B i C – średnia czułość,
   • D – wysoka czułość

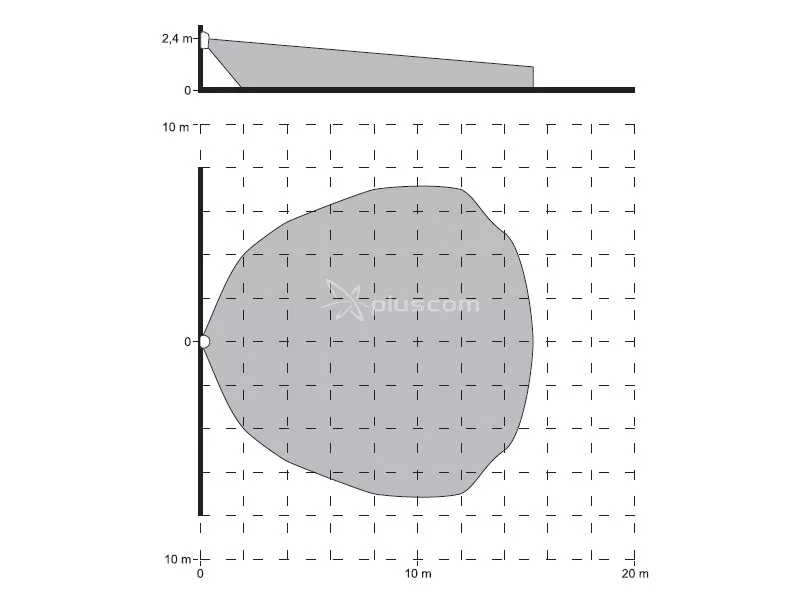

   Obszar detekcji



   Obszar detekcji czujki podczerwieni SATEL AQUA Plus

   Standardowo montowaną w czujce soczewkę EWA można wymienićna inną:

   • LR – dalekiego zasięgu z kontrolą strefy podejścia: zasięg 30 m;szerokość wiązki głównej na końcu zasięgu 3 m.
   • VB – kurtyna pionowa: zasięg 22,5 m; szerokość wiązki nakońcu zasięgu 2,2 m.

   Montaż

   1. Otworzyć obudowę.
   2. Wyjąć płytkę z elektroniką.
   3. Wykonać otwory pod wkręty i kabel w podstawie obudowy.
   4. Przeprowadzić kabel przez wykonany otwór.
   5. Przymocować podstawę obudowy do ściany lub do załączonego uchwytu.
   6. Zamocować płytkę elektroniki, uwzględniając przy tym wysokość, na której czujka została zamontowana.
   7. Podłączyć przewody do odpowiednich zacisków.
   8. Przy pomocy zworek ustawić parametry pracy czujki.
   9. Zamknąć obudowę czujki.

   Uruchomienie

   1. Włączyć zasilanie czujki. Dioda LED zacznie migać (jeśli kołkiLED ON/OFF są zwarte).
   2. Kiedy czujka przejdzie w stan pracy (dioda LED przestaniemigać), przeprowadzić test zasięgu czujki, czyli sprawdzić,czy poruszanie się w nadzorowanym obszarze spowodujeuruchomienie przekaźnika alarmowego oraz zaświeceniediody.
   3. W razie potrzeby zmienić czułość czujki (kołki PIR SENS.).
