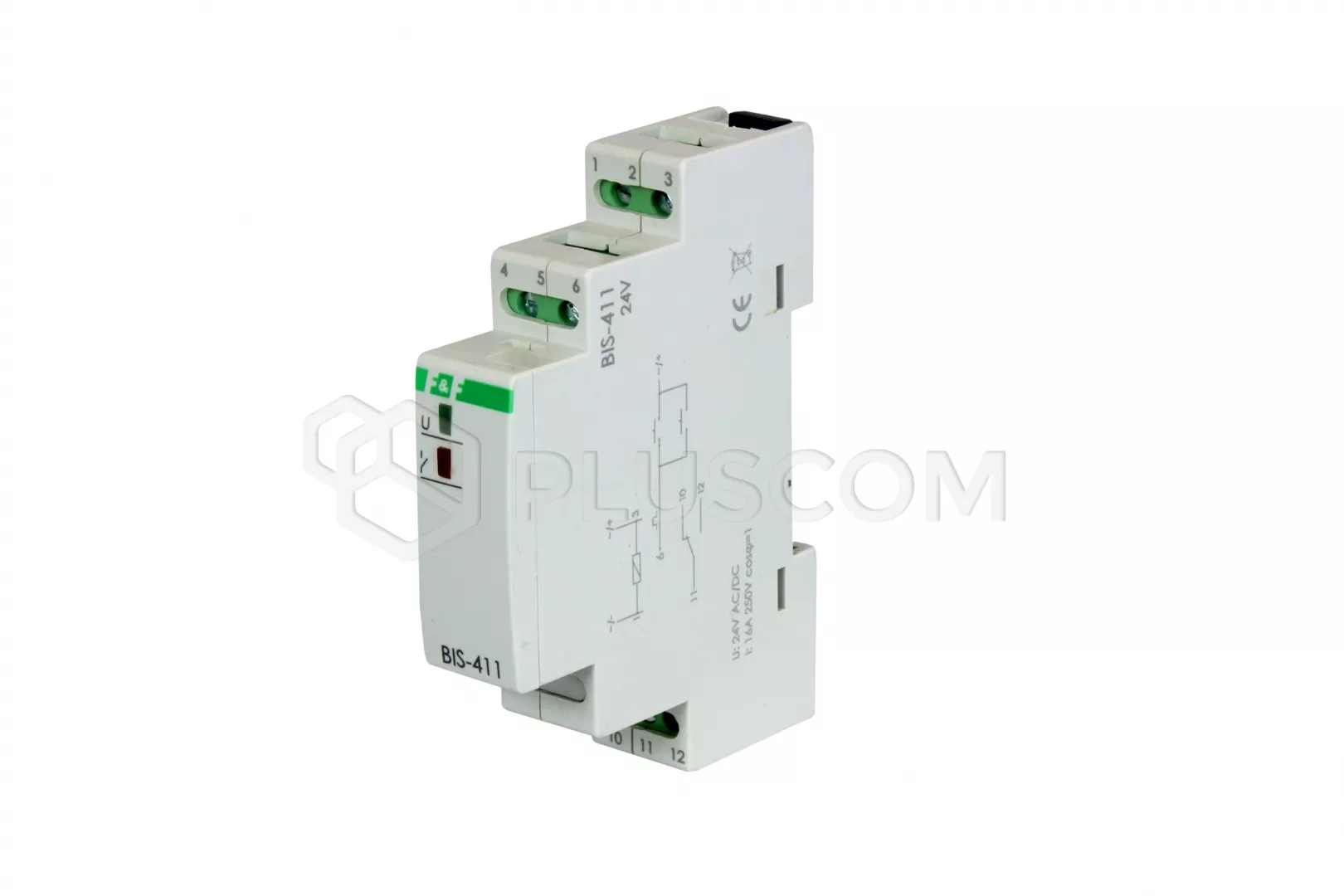

Przekaźnik bistabilny F&F BIS-411 24V

Przekaźnik bistabilny F&F BIS-411 24V

Przekaźnik bistabilny zmienia stan swojego wyjścia po każdorazowym podaniu impulsu na wejście sterujące. Umożliwia on sterowanie oświetleniem lub innym urządzeniem z kilku różnych punktów za pomocą równolegle połączonych chwilowych (dzwonkowych) włączników sterujących.

Przekaźnik BIS-411 24V nie posiada pamięci ostatniego stanu dlatego w przypadku zaniku zasilania i jego powrocie stan na wyjściu zostanie ustawiony zawsze na wyłączony.

Na obudowie przekaźnika znajdują się diody LED

• zielona informująca o obecności zasilania
• czerwona sygnalizująca zadziałanie wyjścia przekaźnika


Montaż i podłączenie.
Przekaźnik przeznaczony do montażu na szynie DIN TH-35 (mm)
Podłączenie wykonujemy przy pomocy zacisków śrubowych 2,5mm2.
Przekaźnik BIS-411 24V nie współpracuje z podświetlanymi wyłącznikami.

Parametry Techniczne:

• zasilanie: 9-30V AC/DC
• typ wyjścia: 1NO, separowane

• obciążenie wyjścia: <16A
• impuls sterujący: 9-30V AC <5mA
• opóźnienie zadziałania: 0,1-0,2s
• sygnalizacja zasilania: LED zielona
• sygnalizacja zadziałania: LED czerwona
• pobór mocy
• • stan czuwania: 0,15W
  • stan załączenia 0,6W
• temperatura pracy: -25°C...50°C
• stopień ochrony IP20
