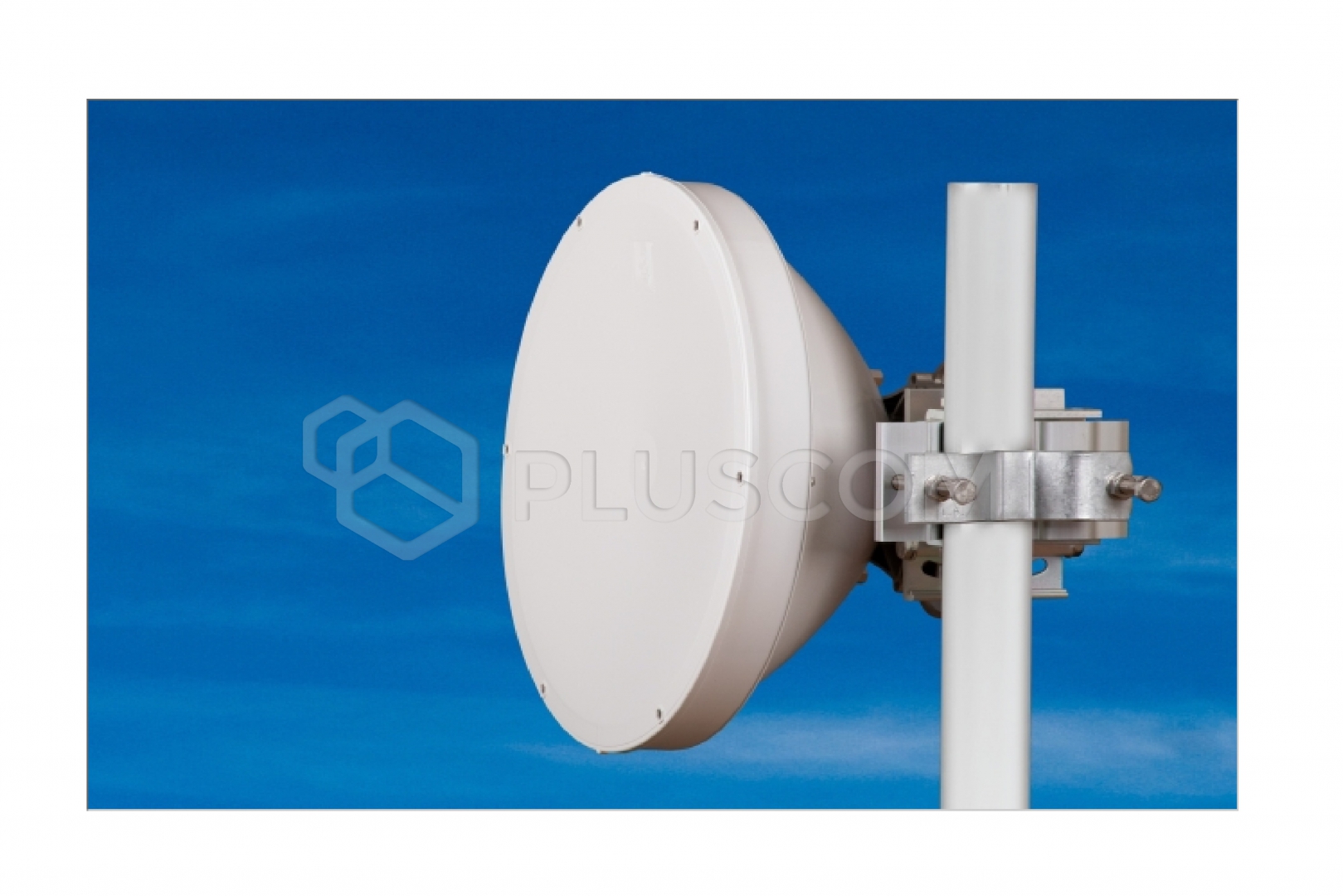

Jirous Antena paraboliczna JRME-400-80

Jirous Antena paraboliczna JRME-400-80

Antena JRME–400–80 przeznaczona jest do łączności mikrofalowej w paśmie częstotliwości 80 GHz. Precyzyjna praca z głębokim reflektorem spełnia standardy ETSI klasy 3 i FCC Kat. A

Parametry elektryczne:

• Zakres częstotliwości: 71–86 GHz
• Zysk - niska częstotliwość: 46,4 ± 1 dBi
• Zysk - wysoka częstotliwość: 48,2 ± 1 dBi
• Stosunek przód-tył: ≥ 65 dB
• Szerokość wiązki -3 dB: 0,7°
• XPD: ≥ 33 dB
• Tłumienność odbiciowa: ≥ 15 dB
• Polaryzacja: Liniowa, pionowa/pozioma
• Zgodność elektryczna:
  - US FCC Kat. A
  -Klasa 3 ETSI EN 302-217-4-2 v1.5.1

Parametry mechaniczne:

• Parabola: Ø 400 mm, stop aluminium
• Kopułka: UV, tworzywo sztuczne, stabilne
• Wejście/wyjście: Falowód kołowy Ø 3,2 mm
• Montaż na maszcie: Ø 40 - 120 mm
• Obciążenie wiatrem roboczym: 180 km/h
• Obciążenie wiatrem w warunkach przetrwania: 240 km/h
• Masa anteny: 2,3 kg
• Masa uchwytu: 2,5 kg

Zastosowanie:

• Głęboka parabola dla lepszych parametrów
• Łatwy montaż: najpierw uchwyt, a następnie antena tylko za pomocą 2 śrub
• Doskonała stabilność podczas dokręcania po zestrojeniu
• Wyjątkowa stabilność przy wietrze

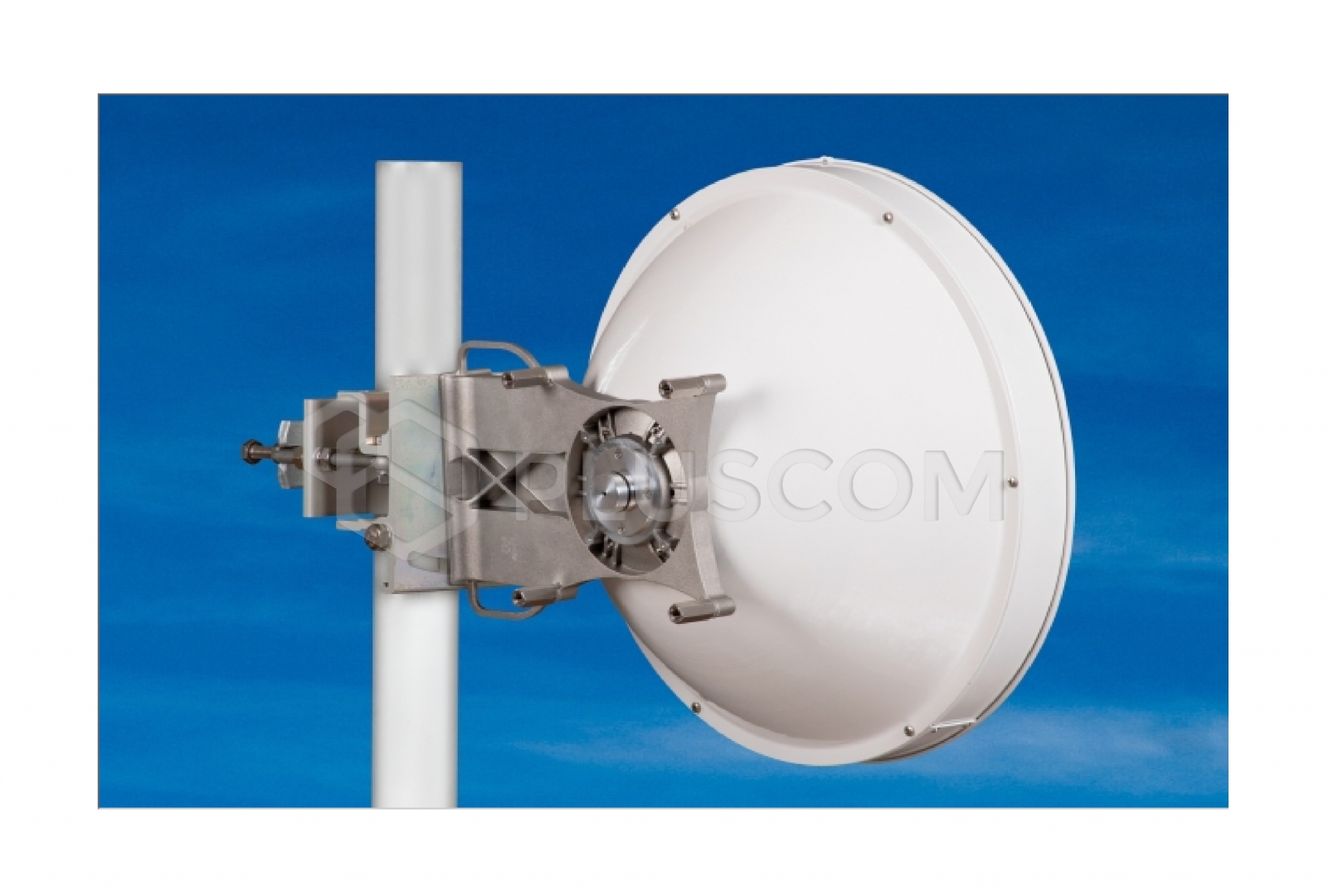

Antena jest dostarczana z uchwytem, który umożliwia łatwy montaż na maszcie.
Uchwyt można zamontować oddzielnie na maszcie. Następnie wystarczy zawiesić antenę z jednostką mikrofalową.

Uchwyt JDMW-410 został zaprojektowany specjalnie do anten 80 GHz:
- bardzo precyzyjna regulacja w obu kierunkach
- doskonała stabilność podczas dokręcania po zestrojeniu

Możliwość montażu zarówno z prawej, jak i z lewej strony.
