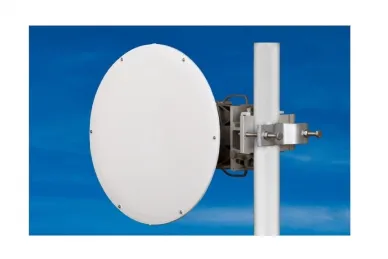

Jirous Antena paraboliczna JRMD-400-80

Jirous Antena paraboliczna JRMD-400-80

Antena JRMD–400–80 przeznaczona jest do łączności mikrofalowej w paśmie częstotliwości 80 GHz. Precyzyjna praca z głębokim reflektorem spełnia normę ETSI klasy 2.

CECHY:

• Głęboka parabola o wysokiej odporności na zakłócenia i wysokiej wytrzymałości mechanicznej
• Wysoka izolacja sąsiednich ogniw
• W zestawie osłona radarowa
• Masywny uchwyt JDMW-410, bardzo precyzyjna regulacja elewacji i azymutu
• Montaż z prawej i lewej strony
• Wyjątkowa stabilność wiatrowa

Zaprojektowany dla jednostek MW:

• Proszę zapoznać się z przeglądem adapterów
• Inne adaptery na życzenie

Parametry elektryczne:

• Zakres częstotliwości: 71–86 GHz
• Zysk - niska częstotliwość: 46,4 ± 1 dBi
• Zysk - wysoka częstotliwość: 48,2 ± 1 dBi
• Stosunek przód-tył: ≥ 63 dB
• Szerokość wiązki -3 dB: 0,7°
• XPD: ≥ 33 dB
• Tłumienność odbiciowa: ≥ 15 dB
• Polaryzacja: Liniowa, pionowa/pozioma
• Zgodność elektryczna: Klasa 2 ETSI EN 302-217-4-2 v1.5.1

Parametry mechaniczne:

• Parabola: Ø 400 mm, aluminium
• Kopułka: UV, tworzywo sztuczne, stabilne
• Wejście/wyjście: Falowód kołowy Ø 3,2 mm
• Montaż na maszcie: Ø 40–120 mm
• Praca Maks. obciążenie wiatrem: 180 km/h
• Wytrzymałość na obciążenie wiatrem: 240 km/h
• Masa anteny: 2,1 kg
• Masa uchwytu: 2,5 kg

Zastosowanie:

• Głęboka parabola dla lepszych parametrów
• Łatwy montaż: najpierw uchwyt, a następnie antena tylko za pomocą 2 śrub
• Doskonała stabilność podczas dokręcania po zestrojeniu
• Wyjątkowa stabilność przy wietrze

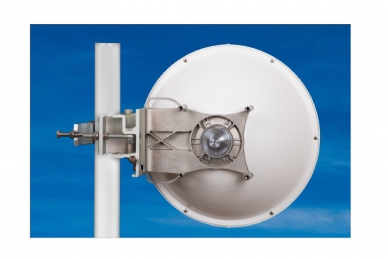

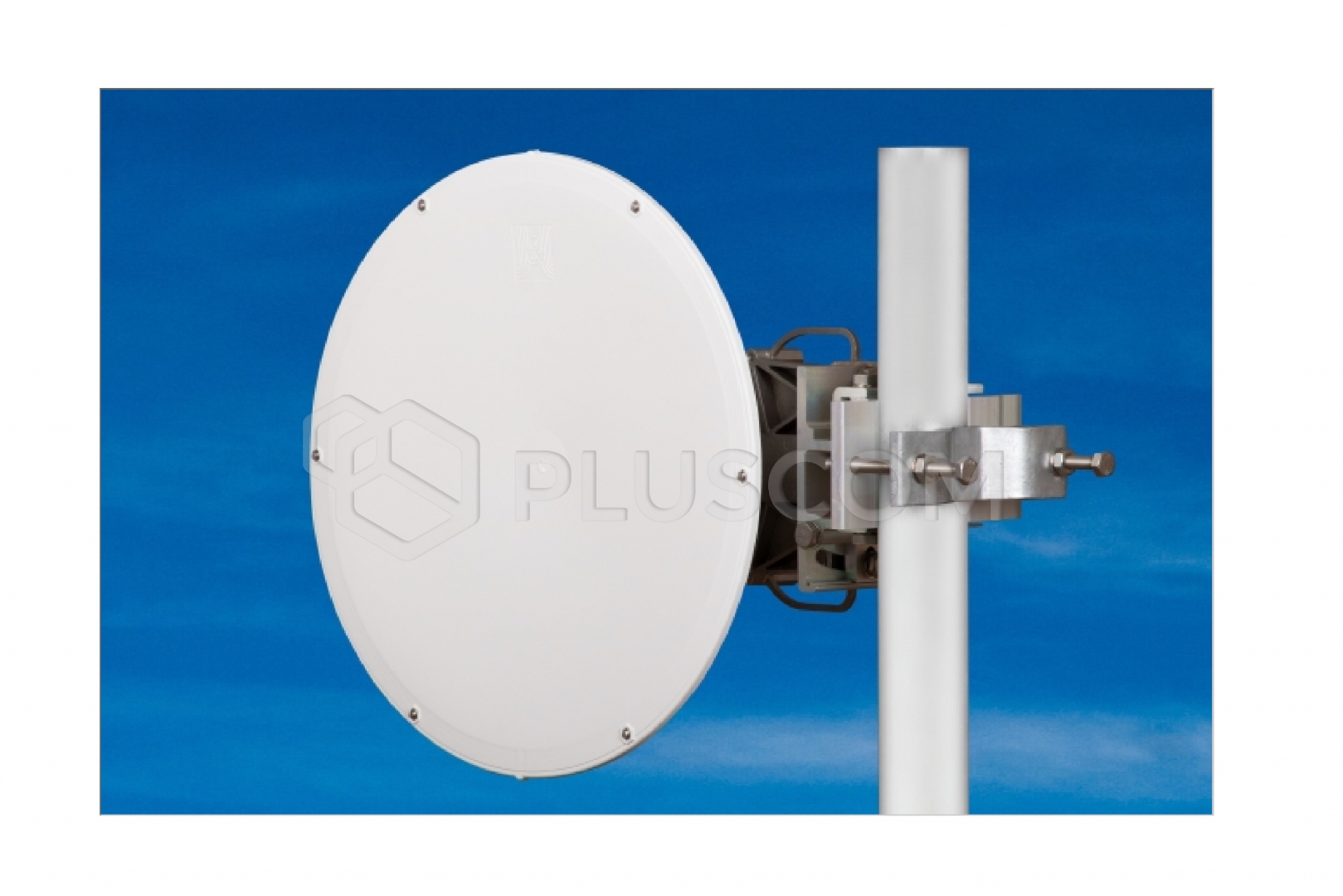

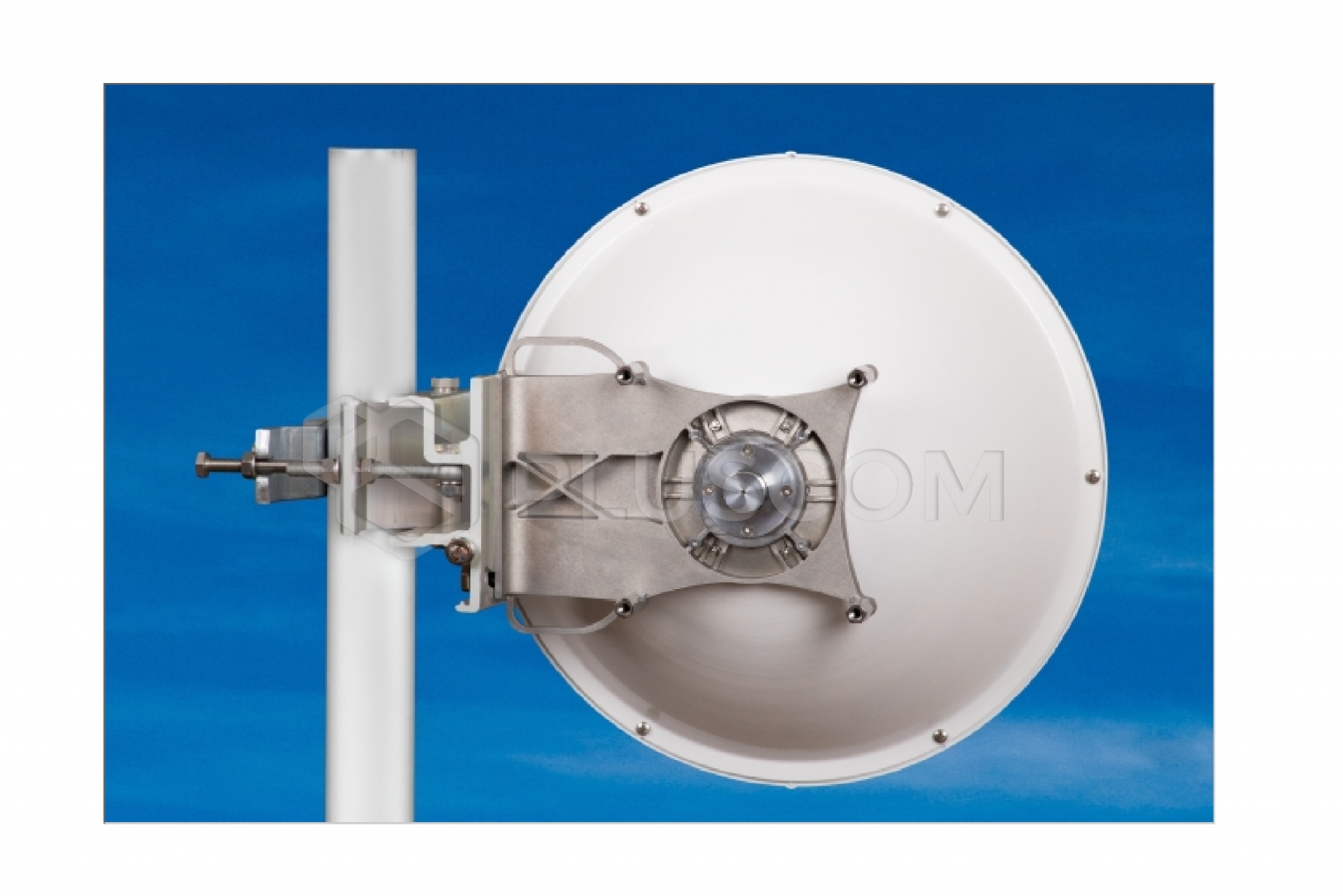

Antena jest dostarczana z uchwytem, który umożliwia łatwy montaż na maszcie.
Uchwyt można zamontować oddzielnie na maszcie.

Następnie wystarczy zawiesić antenę z jednostką mikrofalową.

Uchwyt JDMW-410 został zaprojektowany specjalnie do anten 80 GHz:
- bardzo precyzyjna regulacja w obu kierunkach
- doskonała stabilność podczas dokręcania po zestrojeniu

Możliwość montażu zarówno z prawej, jak i z lewej strony.
