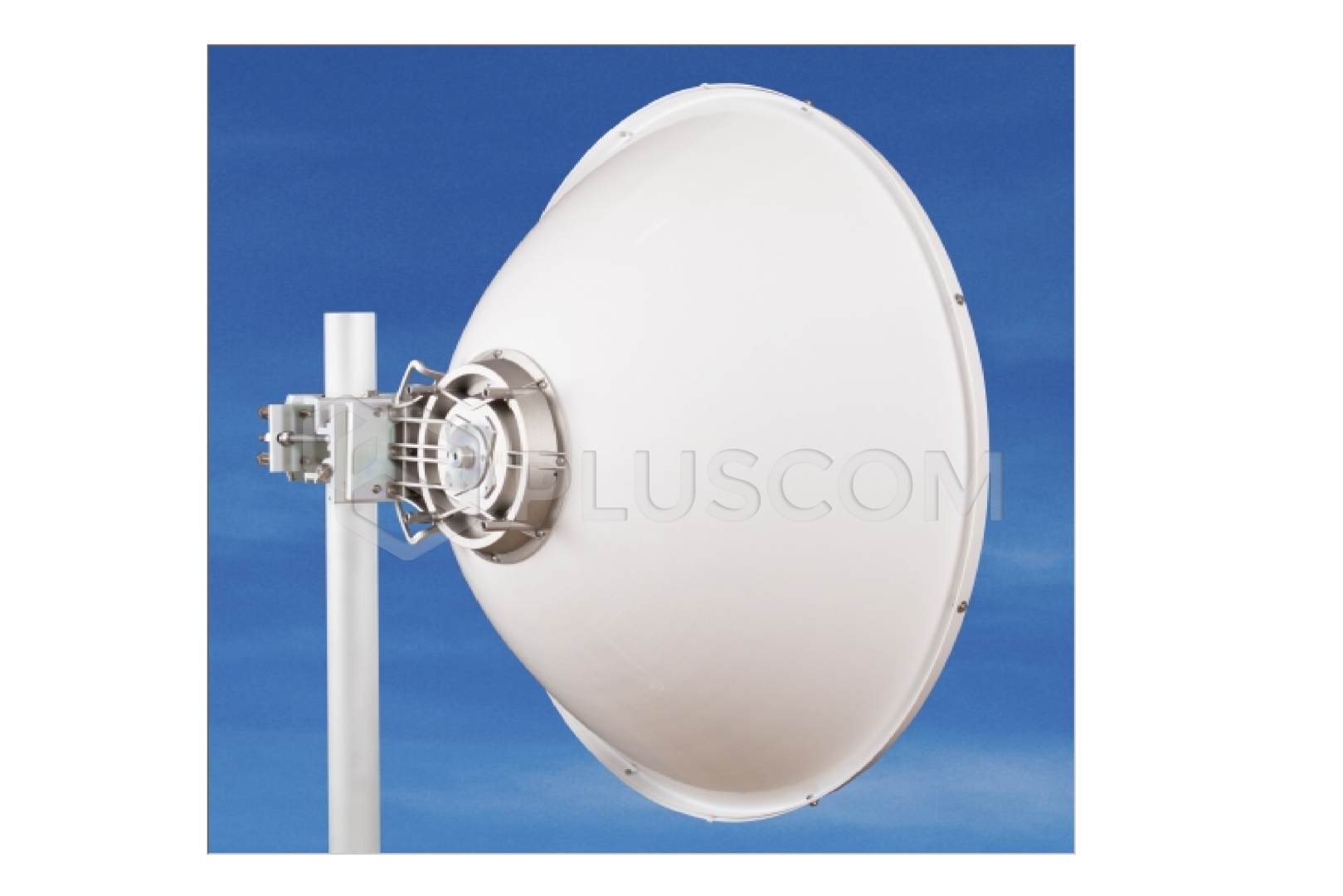

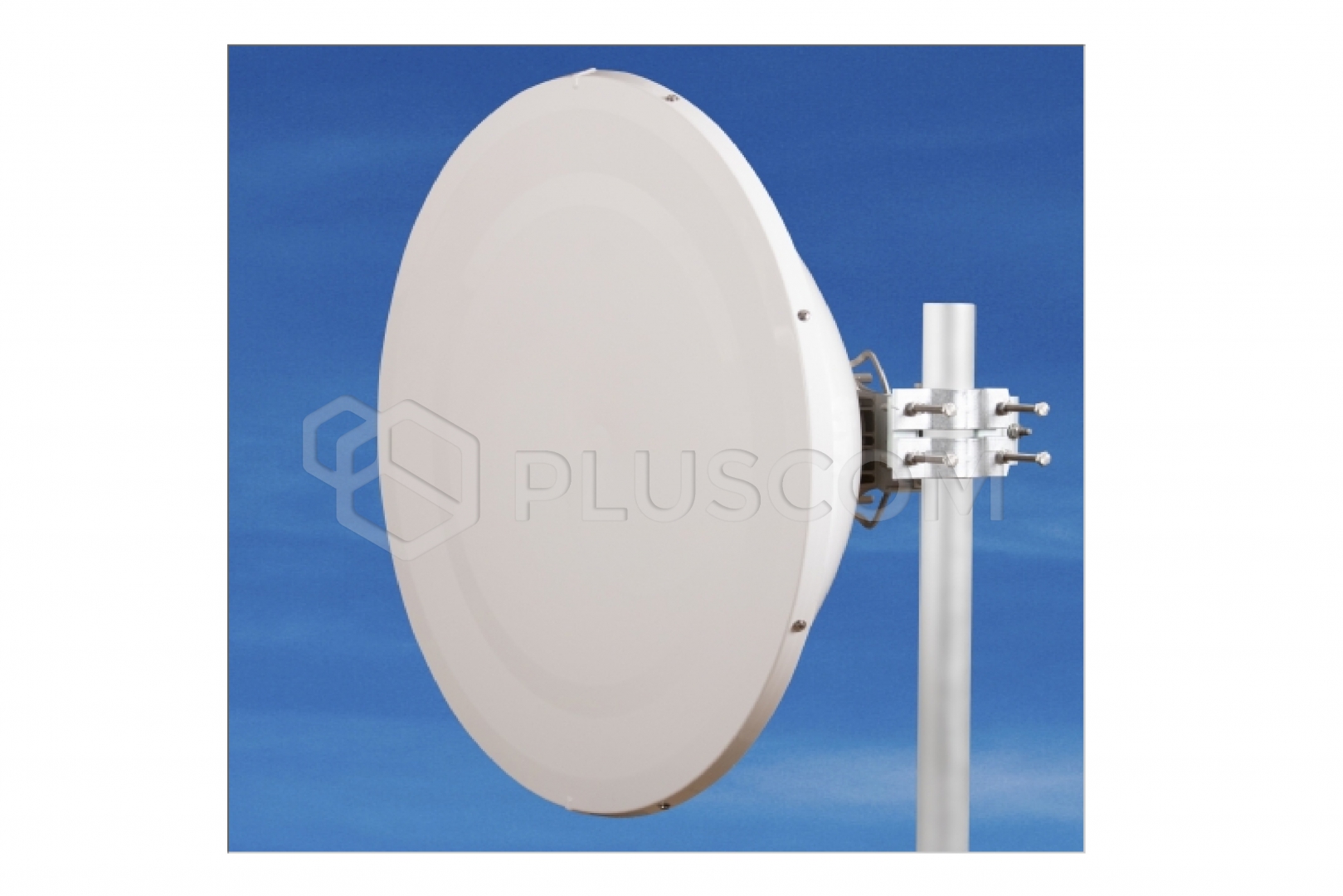

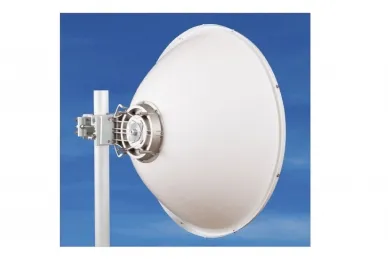

Jirous Antena paraboliczna JRMC-900-17/18

Kod produktu: #43197
Producent: Jirous
  • Zakres częstotliwości: 17,1 – 19,7 GHz
  • Szerokość wiązki: 1,2° ± 0,5°
  • Wejście/wyjście: Falowód kołowy Ø 11 mm
  • Wymiary: Ø 90 cm
  • Polaryzacja: Liniowa, pionowa/pozioma
Dostawa i podatek:
Polska VAT: 23.00% zmień
Koszt wysyłki od:
9,99 PLN

Jirous Antena paraboliczna JRMC-900-17/18


Antena JRMC – 900 – 17/18 przeznaczona jest do łączności mikrofalowej w paśmie częstotliwości 17 i 18 GHz. Precyzyjna praca z głębokim reflektorem spełnia normę ETSI Klasa 3 i FCC kat. A.

CECHY:

  • Głęboka parabola o dużej odporności na zakłócenia i wysokiej wytrzymałości mechanicznej
  • Wysoka izolacja sąsiednich ogniw
  • W zestawie osłona radarowa
  • Masywny uchwyt JDMW-900 z precyzyjnym ustawieniem elewacji i azymutu
  • Montaż z prawej i lewej strony
  • Wyjątkowa stabilność wiatrowa
Zaprojektowany dla jednostek MW:

  • Proszę zapoznać się z przeglądem adapterów
  • Inne adaptery na życzenie

Parametry elektryczne:

  • Zakres częstotliwości: 17,1 – 19,7 GHz
  • Zysk – Niska częstotliwość: 41,4 ± 1 dBi
  • Zysk – Wysoka częstotliwość: 42,5 ± 1 dBi
  • Stosunek przód-tył: ≥ 70 dB
  • XPD: ≥ 40 dB
  • Szerokość wiązki - 3 dB: 1,2° ± 0,5°
  • Tłumienie odbicia (VSWR): ≥ 17 dB
  • Polaryzacja: Liniowa, pionowa/pozioma
  • Zgodność elektryczna: US FCC kat. A
    - Klasa 3 ETSI EN 302-217-4-2 v1.5.1

Parametry mechaniczne:

  • Parabola: Ø 900 mm, stop aluminium
  • Kopułka: Tworzywo sztuczne ABS, odporne na działanie promieni UV
  • Wejście/wyjście: Falowód kołowy Ø 11 mm
  • Montaż na maszcie: Ø 40–120 mm
  • Obciążenie wiatrem eksploatacyjnym: 140 km/h
  • Wytrzymałość na obciążenie wiatrem: 210 km/h
  • Masa anteny: 10,4 kg
  • Masa uchwytu: 3,2 kg

Zastosowanie:

  • Głęboka parabola dla lepszych parametrów
  • Łatwy montaż: najpierw uchwyt, a następnie antena tylko za pomocą 2 śrub
  • Precyzyjne ustawienie elewacji (gradientu) i azymutu ± 20°
  • Ekstremalna stabilność na wietrze
Antena jest dostarczana z uchwytem, który umożliwia łatwy montaż na maszcie. Uchwyt można zamontować oddzielnie na maszcie.
Następnie wystarczy zawiesić antenę z jednostką mikrofalową.

Uchwyt umożliwia precyzyjną regulację w obu kierunkach. Przystosowana do montażu z prawej i lewej strony. W obszarach, w których spodziewane jest występowanie silnych wiatrów, zaleca się montaż na maszcie o średnicy minimalnej ø 70 mm.
