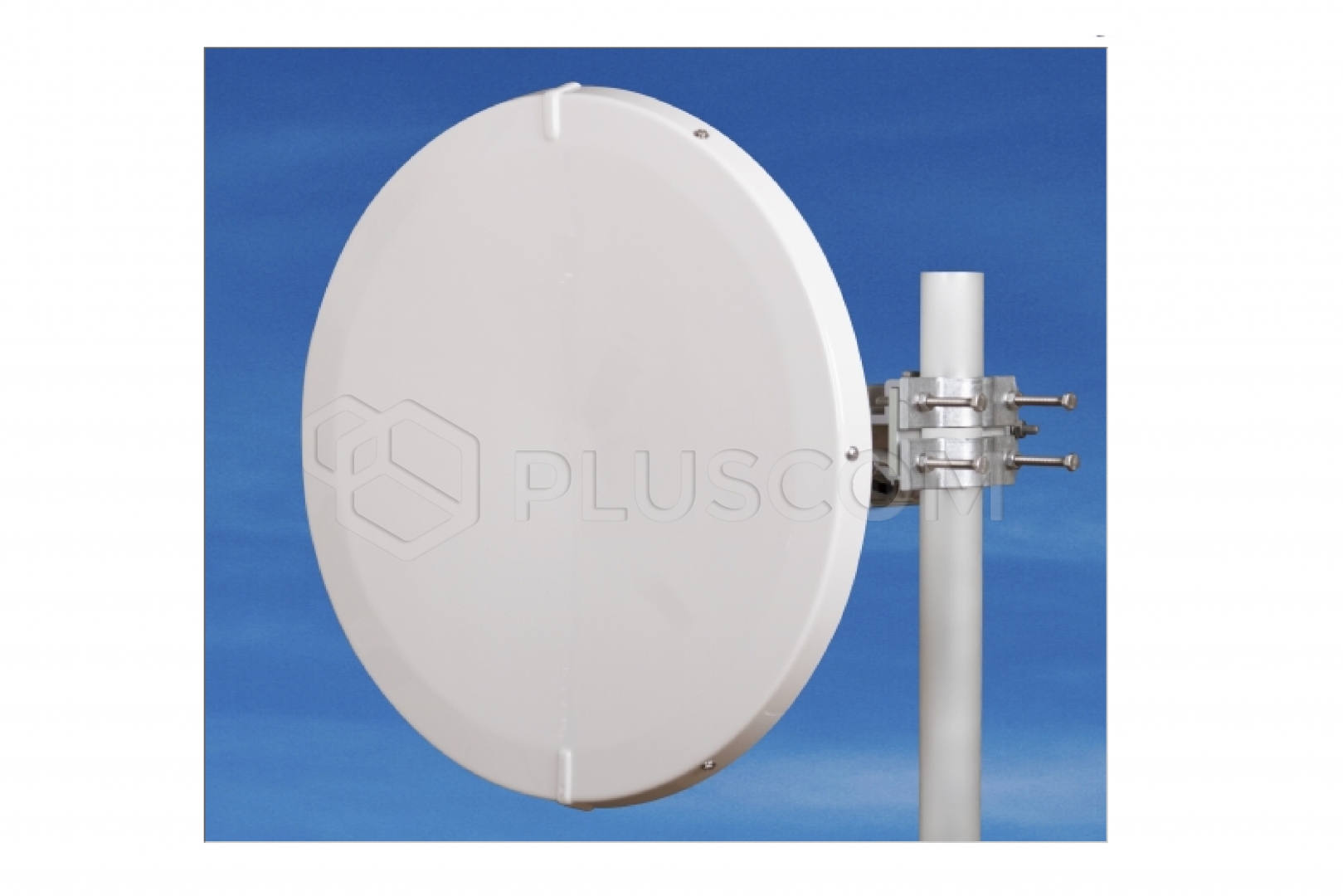

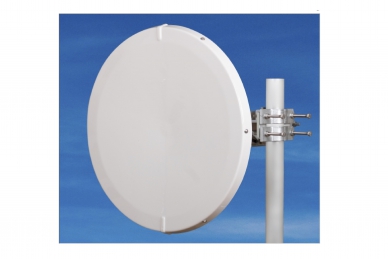

Jirous Antena paraboliczna JRMC-680-80
Antena JRMC – 680 – 80 przeznaczona jest do łączności mikrofalowej w paśmie
częstotliwości 80 GHz.
Precyzyjna praca z głębokim reflektorem spełnia normę ETSI klasy 3 i FCC kat.
A.
CECHY:
- Głęboka parabola o wysokiej odporności na zakłócenia i wysokiej
wytrzymałości mechanicznej
- Wysoka izolacja sąsiednich ogniw
- W zestawie osłona radarowa
- Masywny uchwyt JDMW-910, bardzo precyzyjna regulacja elewacji i
azymutu
- Montaż z prawej i lewej strony
- Wyjątkowa stabilność wiatrowa
Zaprojektowany dla jednostek MW:
- Proszę zapoznać się z przeglądem adapterów
- Inne adaptery na życzenie
Parametry elektryczne:
- Zakres częstotliwości: 71 – 86 GHz
- Zysk – niska częstotliwość: 50,7 ± 1,4 dBi
- Zysk – wysoka częstotliwość: 51,6 ± 1,4 dBi
- Stosunek przód-tył: ≥ 67 dB
- Szerokość wiązki 3 dB: 0,4°
- XPD: ≥ 33 dB
- Tłumienie odbiciowe: ≥ 15 dB
- Polaryzacja: Liniowa, pionowa/pozioma
- Zgodność elektryczna:
- US FCC kat. A
- Klasa 3 ETSI EN 302 217-4 V2.1.1
Parametry mechaniczne:
- Parabola: Ø 68 cm, stop aluminium
- Kopułka: Tworzywo sztuczne ABS, odporne na promieniowanie UV
- Wejście/wyjście: Falowód kołowy Ø 3,2 mm
- Montaż na maszcie: Ø 40–120 mm
- Obciążenie wiatrem eksploatacyjnym: 180 km/h
- Wytrzymałość na obciążenie wiatrem: 240 km/h
- Masa anteny: 5,2 kg
- Masa uchwytu: 3,3 kg
Zastosowanie:
- Głęboka parabola dla lepszych parametrów
- Łatwy montaż: najpierw uchwyt, a następnie antena tylko za pomocą 2
śrub
- Doskonała stabilność podczas dokręcania po zestrojeniu
- Ekstremalna stabilność przy wietrze

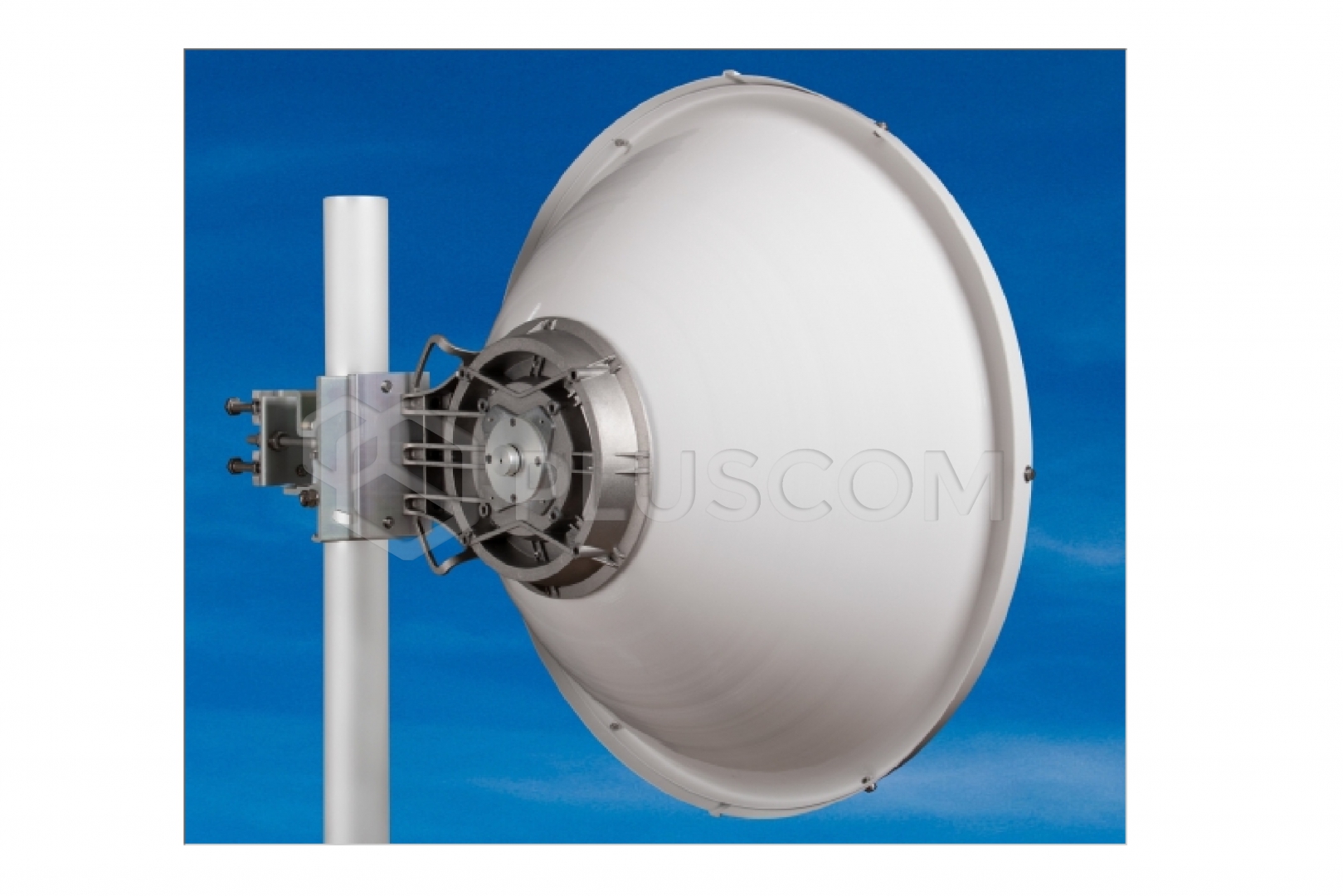

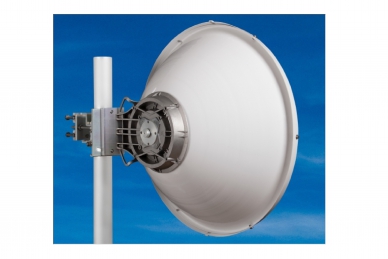

Antena jest dostarczana z uchwytem, który umożliwia łatwy montaż na
maszcie. Uchwyt można zamontować oddzielnie na maszcie.
Następnie można po prostu zawiesić antenę z jednostką mikrofalową w środku.
Uchwyt JDMW-910 został zaprojektowany specjalnie do anten 80 GHz:
- bardzo precyzyjna regulacja w obu kierunkach
- doskonała stabilność podczas dokręcania po zestrojeniu
Możliwość montażu z prawej i lewej strony.
W obszarach, w których spodziewane jest występowanie silnych wiatrów, zaleca
się montaż na maszcie o średnicy minimalnej ø 50 mm.
Należy wziąć pod uwagę stabilność masztu w odniesieniu do wyjątkowo wąskiej
szerokości wiązki anteny! Stabilność masztu jest ważna dla uzyskania
maksymalnej wydajności łącza radiowego.
