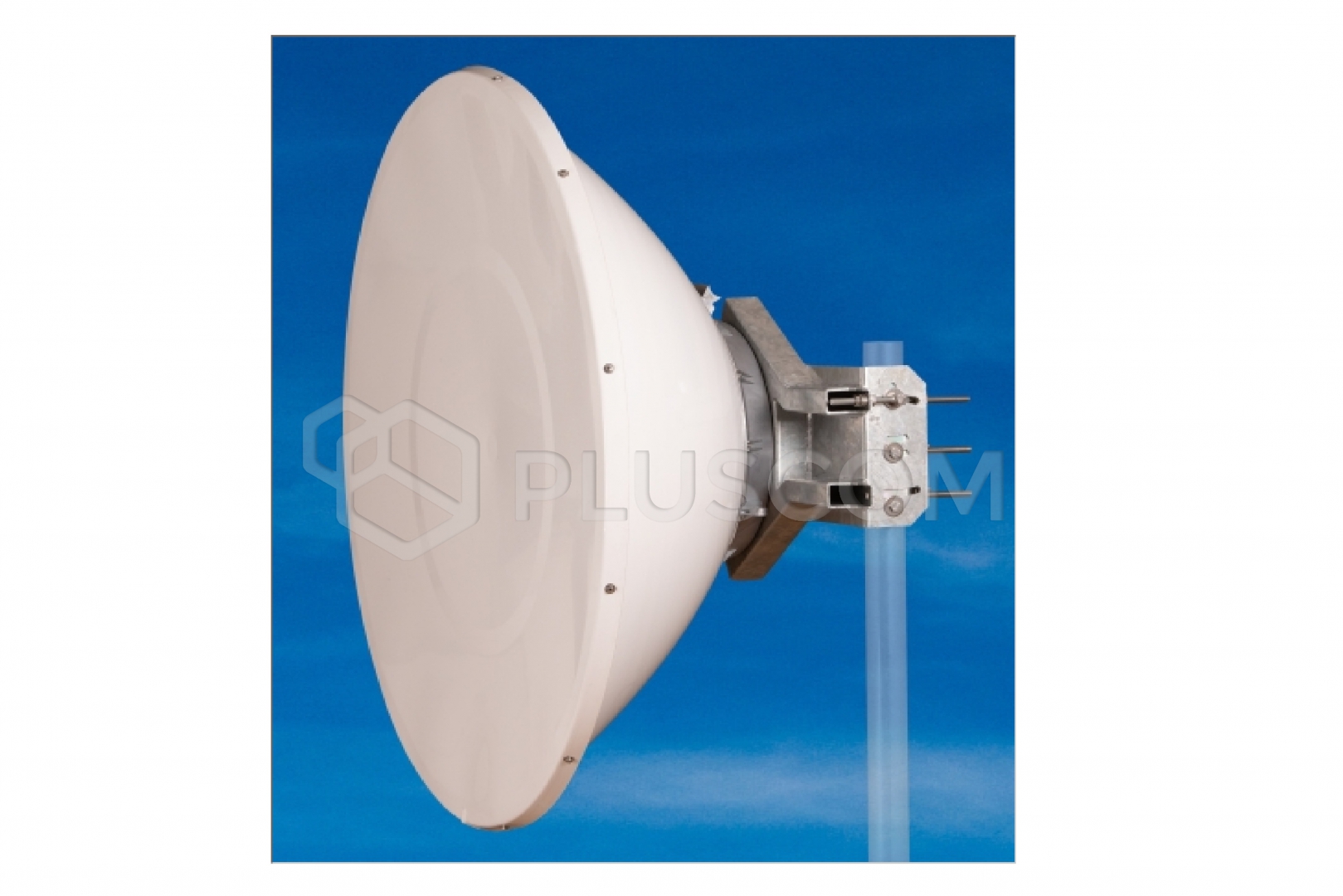

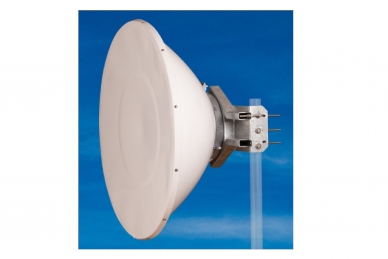

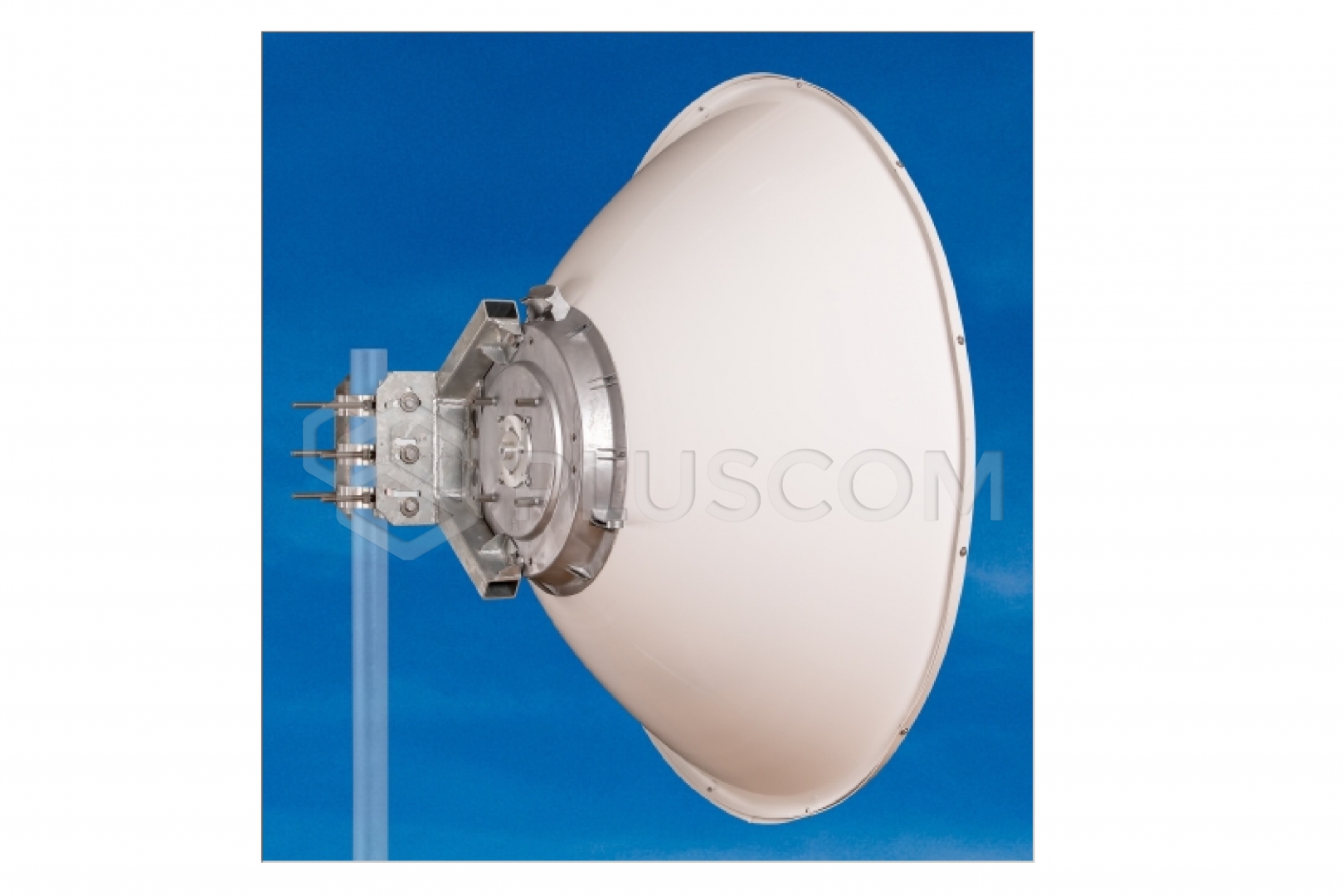

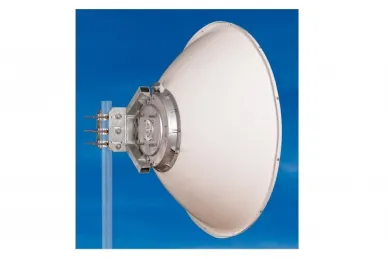

Jirous Antena paraboliczna JRMC-1200-17/18
Antena JRMC – 1200 – 17/18 przeznaczona jest do łączności mikrofalowej w paśmie
częstotliwości 17 i 18 GHz. Precyzyjna praca z głębokim reflektorem jest zgodna
ze standardem ETSI Klasa 3 i FCC Kat. A.
CECHY:
- Głęboka czasza reflektorowa o wysokiej odporności na zakłócenia i
wytrzymałości mechanicznej
- Wysoka izolacja sąsiednich ogniw
- W zestawie antena radarowa
- Masywny uchwyt z precyzyjnym ustawieniem elewacji i azymutu
- Montaż z prawej i lewej strony
- Wysoka stabilność wiatrowa
Konstrukcja dla jednostek MW:
- Proszę zapoznać się z przeglądem adapterów
- Inne adaptery na życzenie
Parametry elektryczne:
- Zakres częstotliwości: 17,1 – 19,7 GHz
- Zysk – Niska częstotliwość: 43,2 ± 1 dBi
- Zysk – Wysoka częstotliwość: 44,7 ± 1 dBi
- Stosunek przód-tył: ≥ 72 dB
- XPD: ≥ 36 dB
- Szerokość wiązki - 3 dB: 0,9°
- Tłumienie odbicia: ≥ 17 dB
- Polaryzacja: Liniowa, pionowa/pozioma
- Zgodność elektryczna
- US FCC Kat. A
- Klasa 3 ETSI EN 302-217-4-2
Parametry mechaniczne:
- Parabola: Ø 1200 mm, stop aluminium
- Radome: Włókno szklane
- Wejście/wyjście: Falowód kołowy Ø 11 mm
- Montaż na maszcie:
- Ø 80 - 120 mm
-Ø 60 - 80 mm – z zestawem odciągów wiatrowych
- Obciążenie wiatrem eksploatacyjnym
- bez zestawu odciągów wiatrowych 110 km/h (68 mph)
- z zestawem odciągów wiatrowych 140 km/h (87 mph)
- Odporność na obciążenie wiatrem: 210 km/h
- Masa anteny: 28,5 kg
Zastosowanie:
Antena jest dostarczana wraz z masywnym uchwytem, który
umożliwia łatwy montaż na maszcie.
Uchwyt można zamontować oddzielnie na maszcie. Następnie antenę z modułem
mikrofalowym można po prostu zawiesić na nim.
Uchwyt anteny umożliwia precyzyjne ustawienie elewacji ± 15° i azymutu ± 7°.
Przystosowany do montażu zarówno z prawej, jak i lewej strony.
W obszarach, w których spodziewane jest występowanie silnych wiatrów, zaleca
się stosowanie (regulowanego) zestawu odciągów wiatrowych.
Do montażu na maszcie o średnicy 60–80 mm zdecydowanie zaleca się stosowanie
(regulowanego) zestawu odciągów wiatrowych.
Użycie regulowanego zestawu odciągów wiatrowych pozwala na wygodniejsze
ustawienie azymutu.
Zestaw odciągów wiatrowych lub regulowany zestaw odciągów wiatrowych są
akcesoriami opcjonalnymi.
