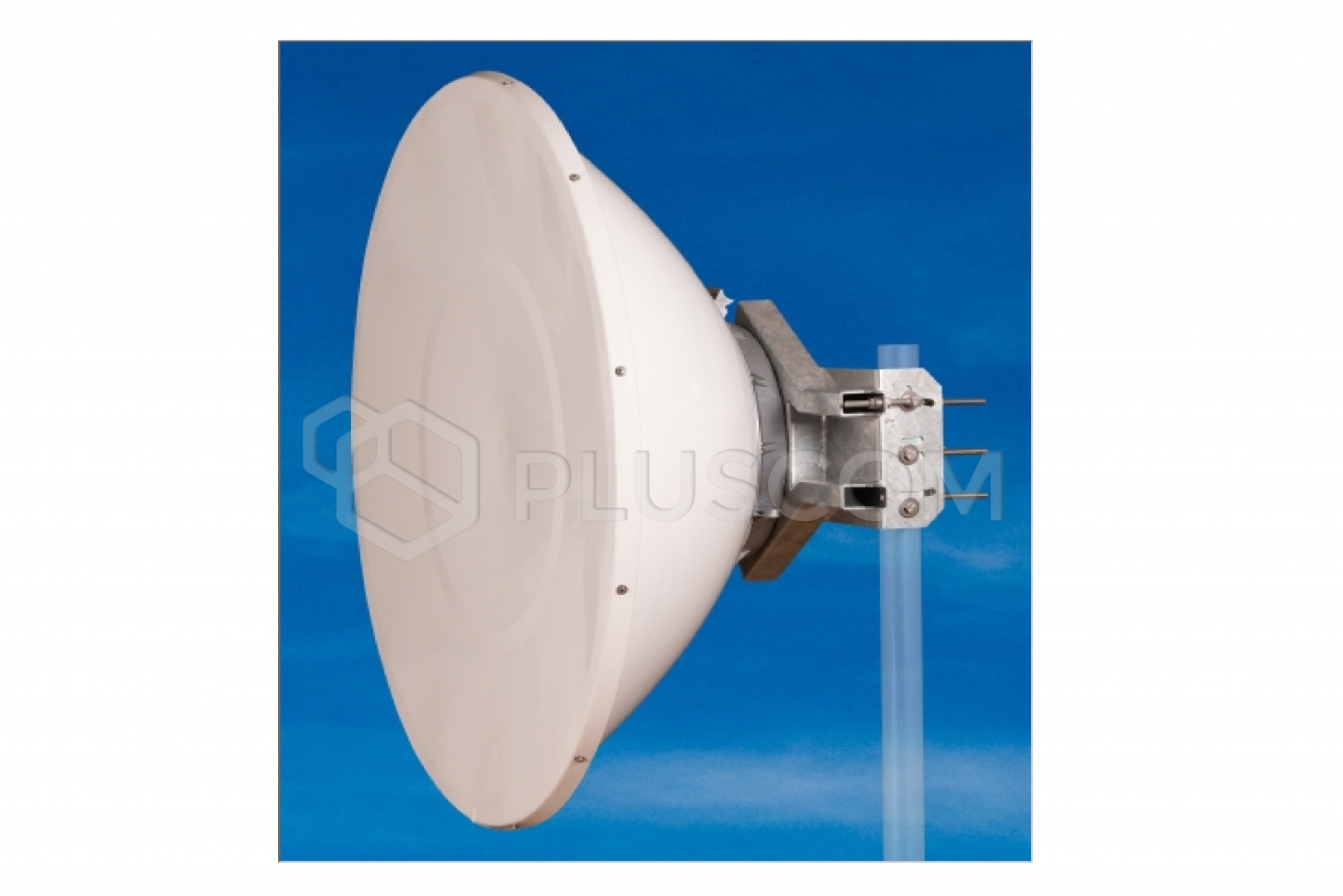

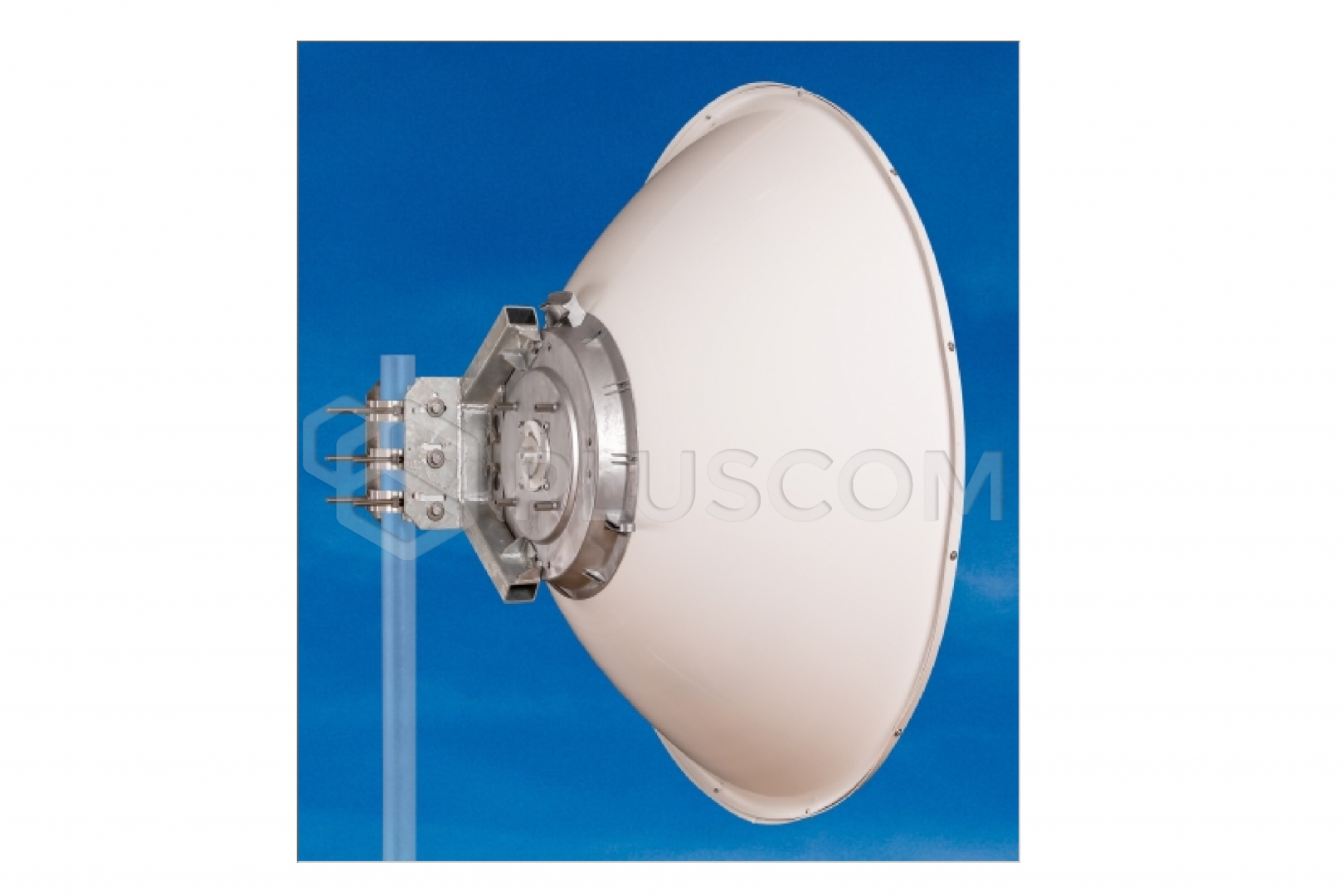

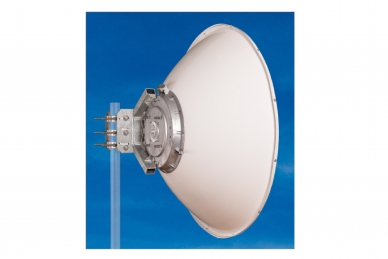

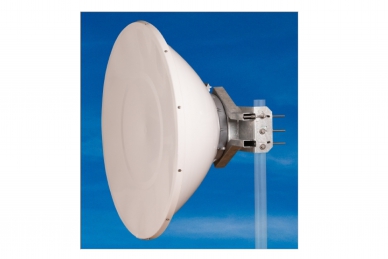

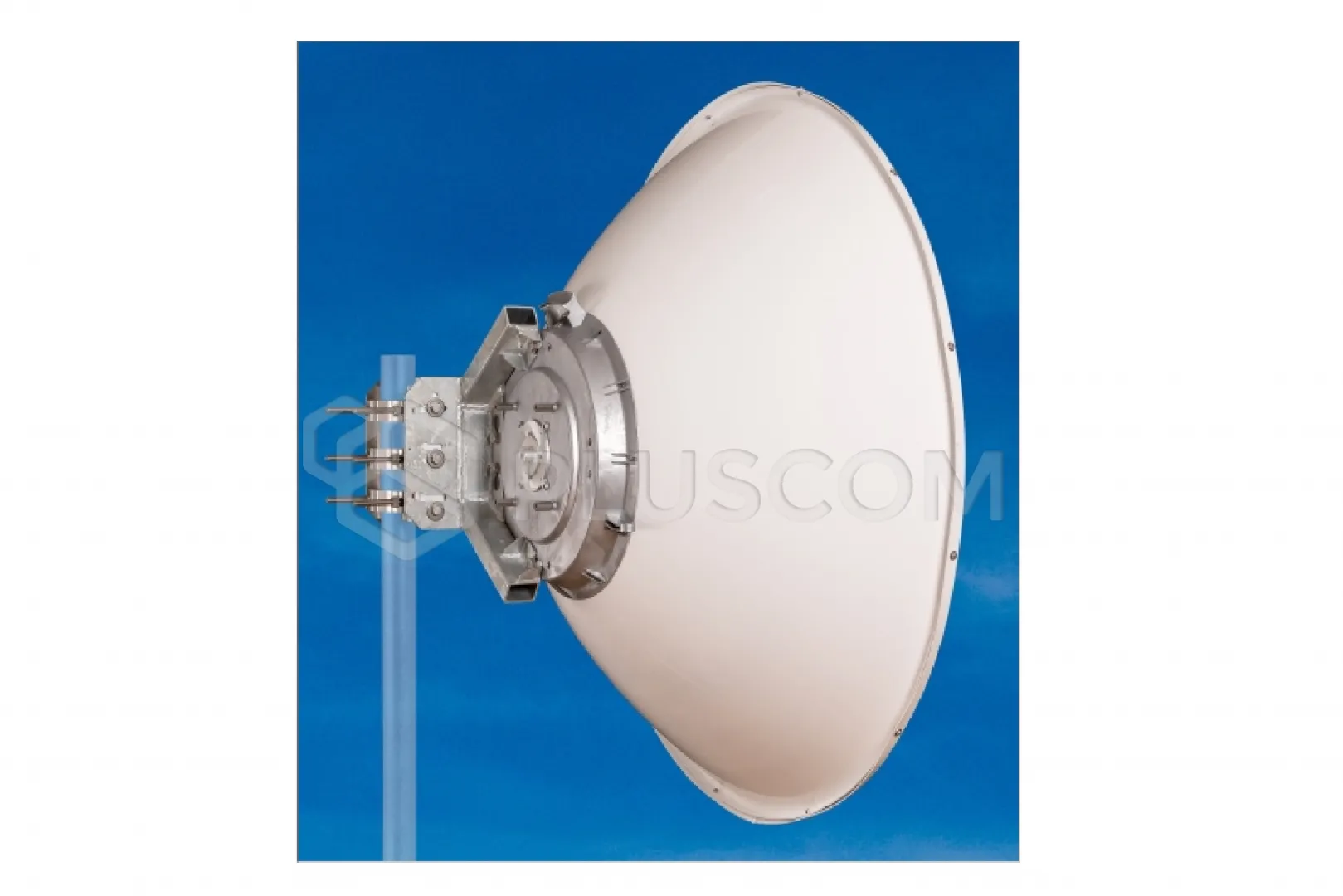

Jirous Antena paraboliczna JRMC-1200-15

Kod produktu: #43194
Producent: Jirous
  • Zakres częstotliwości: 14,4 – 15,4 GHz
  • Szerokość wiązki: 1,2°
  • Wejście/wyjście: Falowód kołowy Ø 14 mm
  • Wymiary: Ø 120 cm
  • Polaryzacja: Liniowa, pionowa/pozioma | Polaryzacja krzyżowa: ≥ 35 dB
Dostawa i podatek:
Polska VAT: 23.00% zmień
Koszt wysyłki od:
9,99 PLN

Jirous Antena paraboliczna JRMC-1200-15


Antena JRMC-1200-15 przeznaczona jest do łączności mikrofalowej w paśmie częstotliwości 15 GHz. Precyzyjna Wydajność z głębokim reflektorem spełnia normę ETSI klasy 3.

CECHY:

  • Głęboka czasza reflektorowa o wysokiej odporności na zakłócenia i wytrzymałości mechanicznej
  • Wysoka izolacja sąsiednich ogniw
  • W zestawie antena radarowa
  • Masywny uchwyt z precyzyjnym ustawieniem elewacji i azymutu
  • Montaż z prawej i lewej strony
  • Wysoka stabilność wiatrowa
Konstrukcja dla jednostek MW:

  • Proszę zapoznać się z przeglądem adapterów
  • Inne adaptery na życzenie

Parametry elektryczne:

  • Zakres częstotliwości: 14,4 – 15,4 GHz
  • Zysk – niska częstotliwość: 42,1 ± 1 dBi
  • Zysk – wysoka częstotliwość: 42,7 ± 1 dBi
  • Stosunek przód-tył: ˃ 69 dB
  • Szerokość wiązki 3 dB: 1,2°
  • Tłumienność odbiciowa: ≥ 18 dB
  • Polaryzacja: Liniowa, pionowa/pozioma
  • Polaryzacja krzyżowa: ≥ 35 dB
  • Zgodność elektryczna: Klasa 3 ETSI EN 302-217-4-2

Parametry mechaniczne:

  • Parabola: Ø 1200 mm, stop aluminium
  • Radome: Włókno szklane
  • Wejście/wyjście: Falowód kołowy Ø 14 mm
  • Montaż na maszcie:
    - Ø 80 - 120 mm
    - Ø 60 - 80 mm – z zestawem usztywnień wiatrowych
  • Obciążenie wiatrem eksploatacyjnym
    - bez zestawu usztywnień wiatrowych 110 km/h (68 mph)
    - z zestawem usztywnień wiatrowych 140 km/h (87 mph)
  • Odporność na obciążenie wiatrem: 210 km/h
  • Masa anteny: 28,5 kg
