Jirous Antena kierunkowa JCMA-17

Kod produktu: #43199
Producent: Jirous
  • Zakres częstotliwości: 17,1 – 17,3 GHz
  • Szerokość wiązki: 11°
  • Wejście / wyjście: Falowód kołowy Ø 11 mm
  • Polaryzacja: Pionowa / pozioma
Dostawa i podatek:
Polska VAT: 23.00% zmień
Koszt wysyłki od:
9,99 PLN

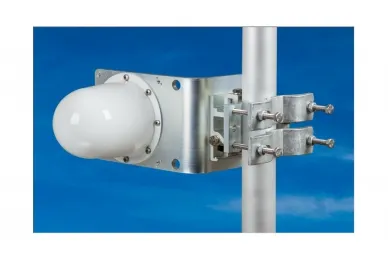

Jirous Antena kierunkowa JCMA-17


Dwupolaryzacyjna antena kierunkowa JCMA-17-50 przeznaczona jest do łączy w paśmie częstotliwości 17 GHz. Antena została zaprojektowana jako mała antena do łączy kierunkowych na krótkie odległości.

Parametry elektryczne:

  • Zakres częstotliwości: 17,1 – 17,3 GHz
  • Zysk: 22,6 ± 0,6 dBi
  • Tłumienność odbiciowa: ≥ 18 dB
  • Szerokość wiązki -3 dB: 11°
  • Stosunek przód-tył: ≥ 45 dB
  • Izolacja cross-portu: ≥ 45 dB
  • Polaryzacja: Pionowa / pozioma

Parametry mechaniczne:

  • Wejście / wyjście: Falowód kołowy Ø 11 mm
  • Obudowa: Plastik ABS, odporny na promieniowanie UV
  • Montaż na maszcie Ø 40 - 120 mm
  • Waga anteny: 2,2 kg (4,9 funta)
  • Uchwytu: 3,5 kg

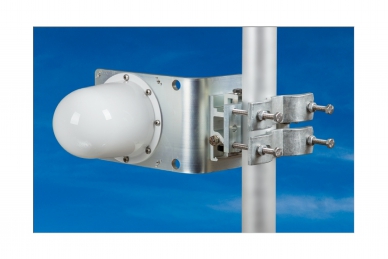

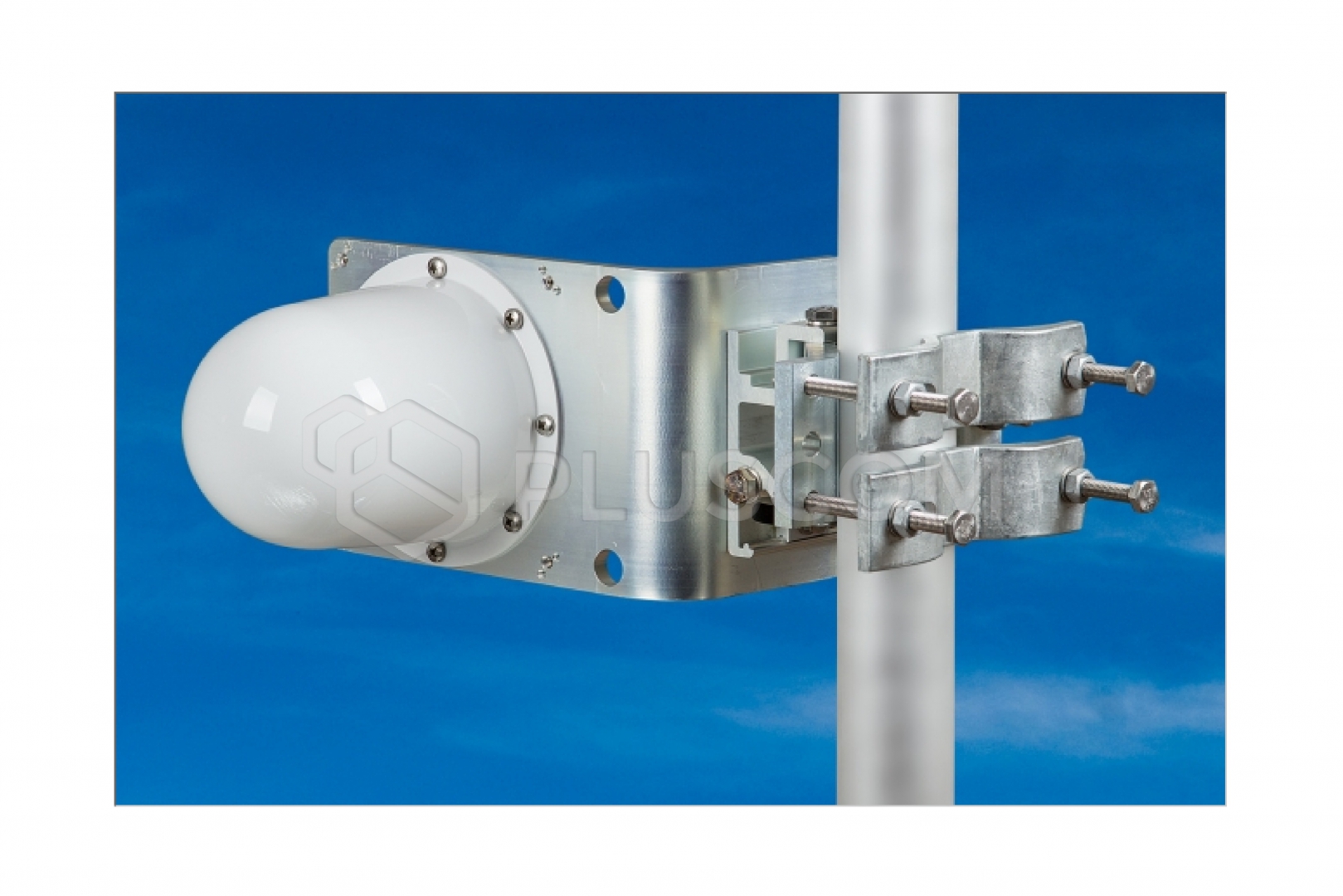

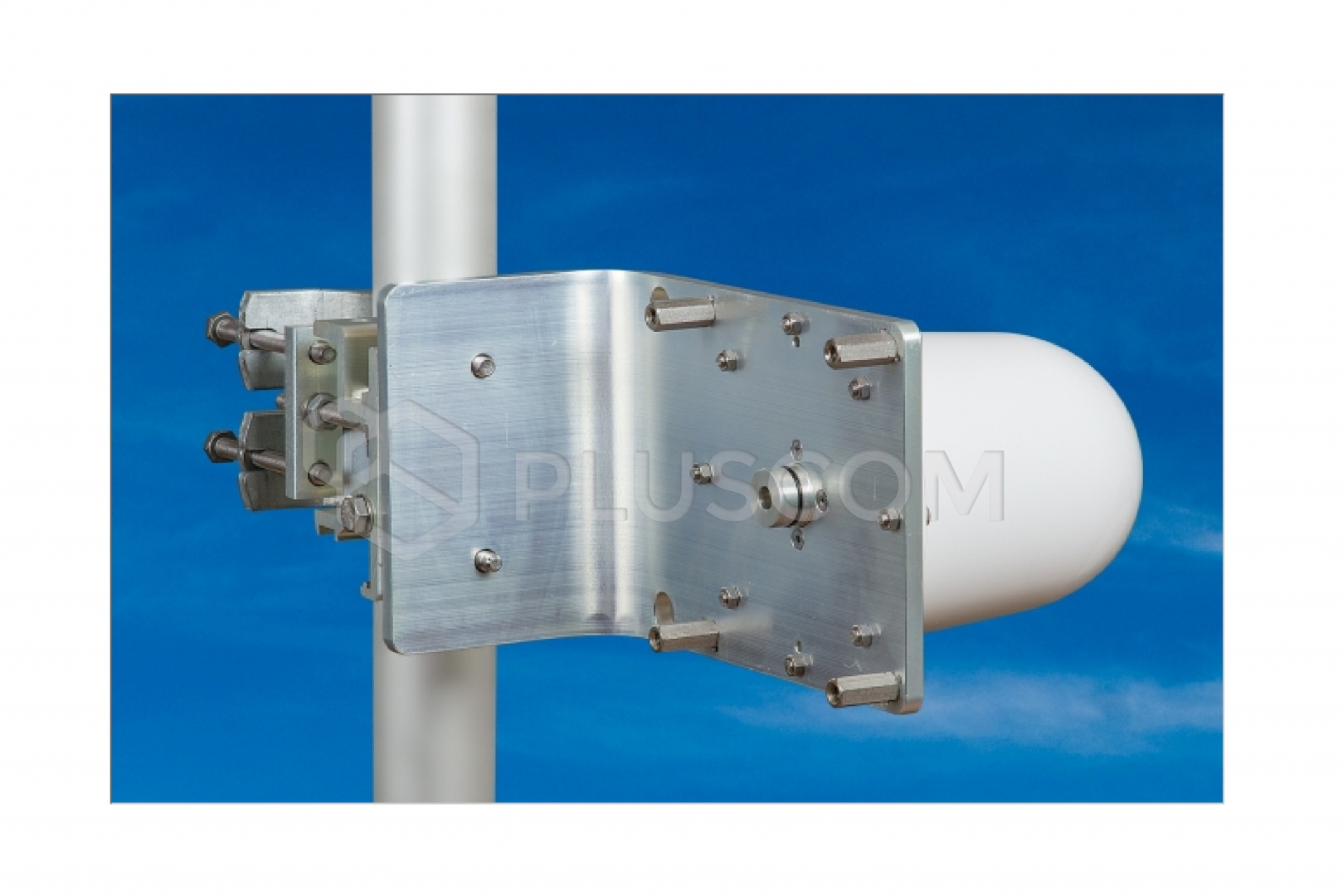

Antena jest dostarczana wraz z masywnym uchwytem, który umożliwia łatwy montaż na maszcie. Uchwyt można zamontować oddzielnie na maszcie.

Następnie wystarczy zawiesić antenę z wbudowanym modułem mikrofalowym. Cały system antenowy charakteryzuje się wyjątkową stabilnością przy wietrze. Uchwyt umożliwia precyzyjne ustawienie elewacji (gradientu) i azymutu w zakresie ± 20°.
