Switch PoE Pulsar S54-B per 4 telecamere IP in una custodia con batteria di backup

S54-B Switch a 5 porte per 4 telecamere IP con batteria di backup in alloggiamento metallico

La tecnologia PoE consente di integrare la trasmissione dei dati e dell'alimentazione in un unico cavo. Ciò semplifica notevolmente l'installazione e ne riduce i costi. Il compito principale dell'S54-B è quello di alimentare le telecamere IP. Oltre alle telecamere, lo switch PoE può alimentare altri dispositivi di rete come Access Point, Router, RouterBoard ecc. Lo switch dispone di 5 porte LAN, la funzione PoE è presente su 4 porte. La porta UPLINK è utilizzata per collegare un DVR o un altro switch.

Pulsar S54-B è un sistema di alimentazione completo per 4 videocamere IP

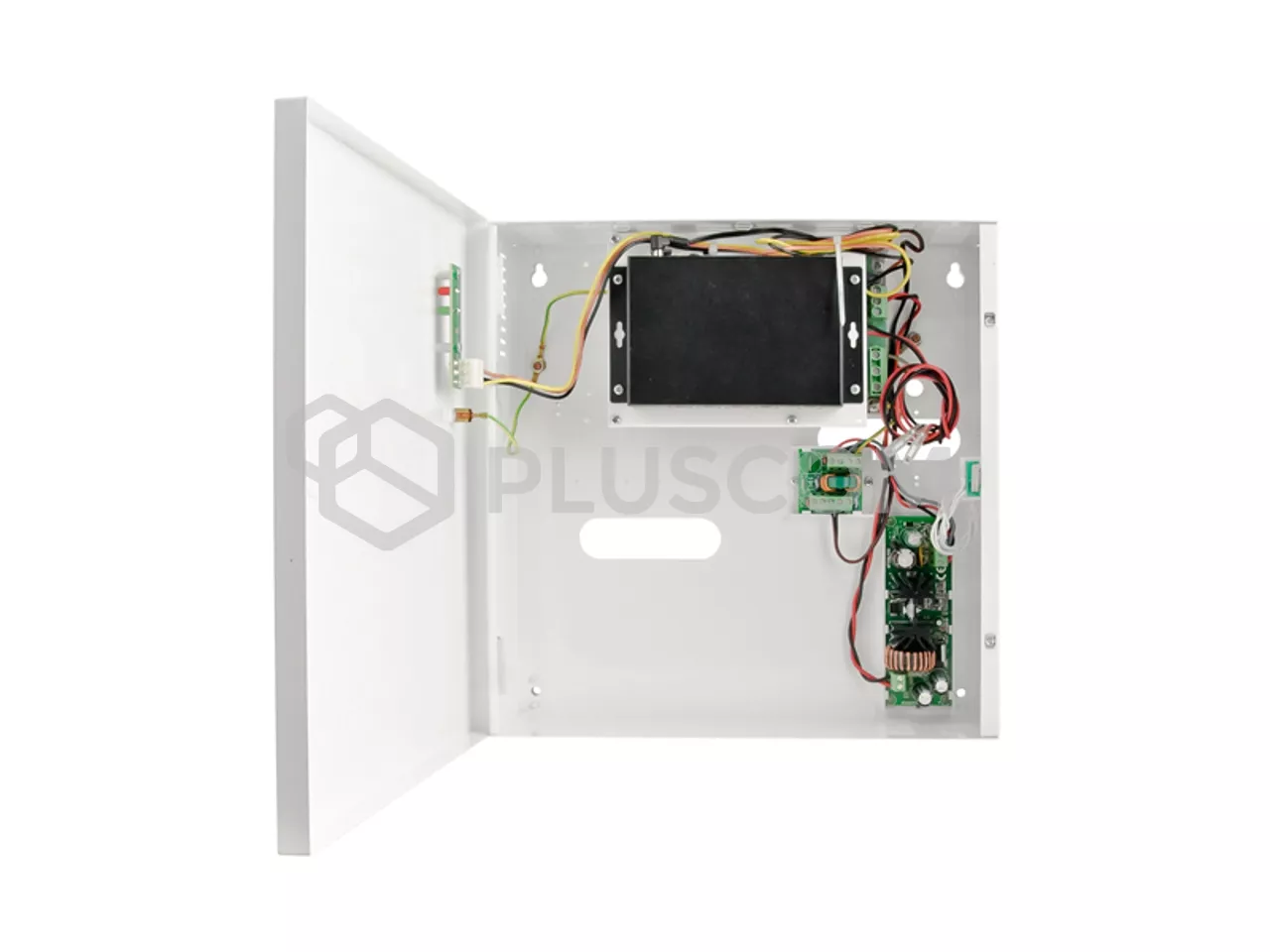

Il sistema è composto dai seguenti moduli:

• switch a 5 porte 10/100Mbit con funzione PoE (4 porte PoE + 1x UP Link)
• Alimentatore tampone da 13,8 V che collabora con batteria da 12V 7Ah - 1pc
• Convertitore DC/DC 48125 per portare la tensione a 48V (alimentazione per switch PoE)
• I componenti sono integrati in un alloggiamento in metallo bianco di 280x292(h)x80+8 mm.


In caso di interruzione dell'alimentazione di rete, la commutazione all'alimentazione a batteria è immediata (senza interruzioni).

L'alimentazione delle telecamere è conforme allo standard IEEE802.3af e ogni porta fornisce 48 V e 15,4 W di potenza.

COSTRUZIONE:

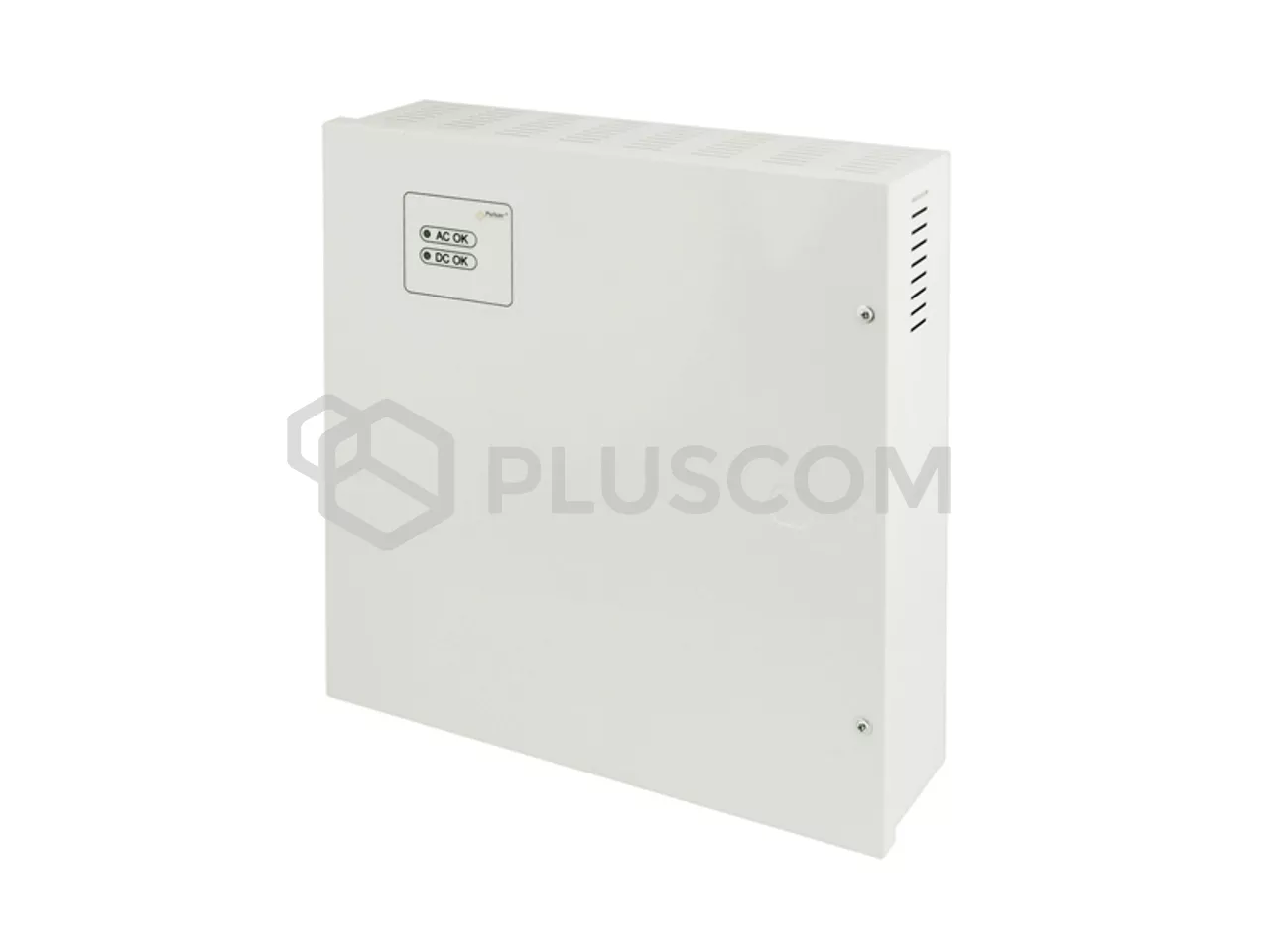

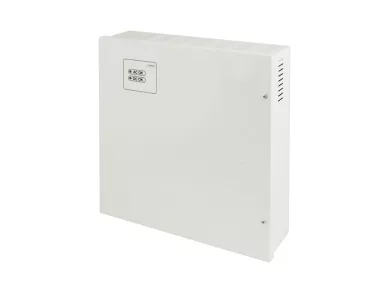

L'alloggiamento offre spazio per una batteria. I distanziatori (8 mm) offrono una distanza dal pavimento che consente un comodo passaggio dei cavi. Sul pannello frontale sono presenti due LED:

• un diodo rosso indica la presenza dell'alimentazione a 230V CA
• il diodo verde indica la presenza di tensione DC


La chiusura dell'involucro è affidata a due viti cilindriche; è possibile montare una serratura opzionale.
D'altra parte, un microinterruttore che segnala l'apertura non autorizzata dell'involucro segnala l'apertura della porta.

Switch PoE Pulsar S54-B per 4 telecamere IP in una custodia con batteria di backup

Switch PoE Pulsar S54-B per 4 telecamere IP in una custodia con batteria di backup

PARAMETRI:

• switch 5p 10/100Mbit 4x PoE + 1x UPLINK
• tensione di alimentazione: AC 176-264V
• consumo di corrente: 0,7A - 230V AC
• potenza di alimentazione: 55W
• tensione di uscita sulle porte PoE: 48V DC

• corrente di uscita: 4x 0,3A

• corrente di carica della batteria: 0,5A
• PROTEZIONI:

• • SCP cortocircuito e OLP sovraccarico (il guasto richiede la disconnessione del circuito di uscita DC)

  • protezione da sovrascarica della batteria UVP
  • protezione del circuito della batteria, del cortocircuito e dell'inversione di polarità del collegamento

• dimensioni: 280x292x80+8 mm
• peso: 2,7 kg
