Nice S-FAB 2024 Kit BiDi per cancelli fino a 2,3 m di lunghezza e fino a 400 kg di peso

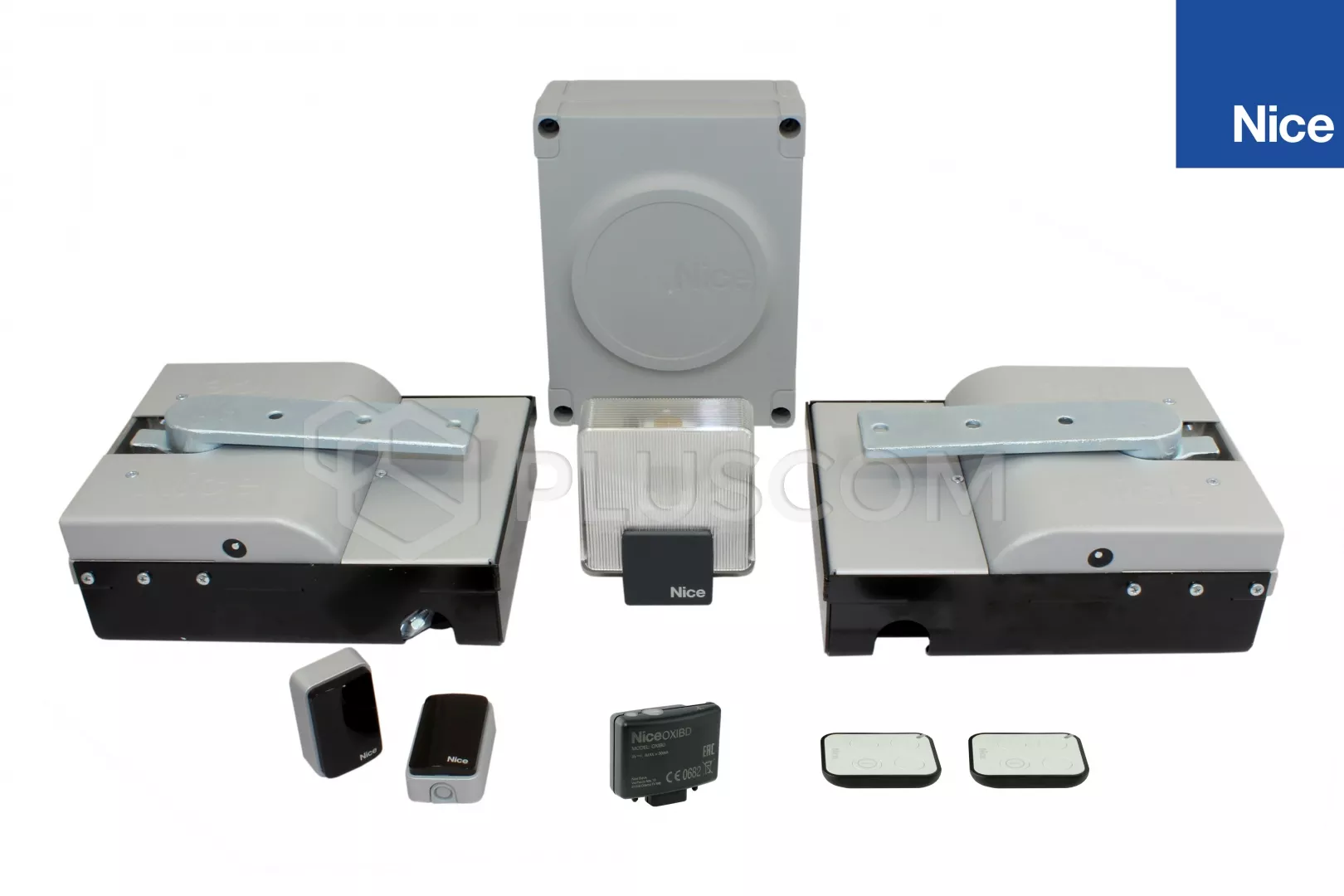

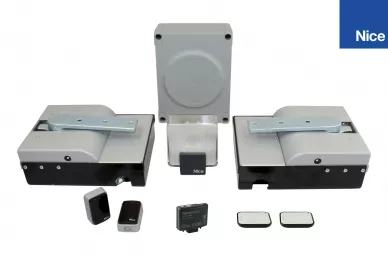

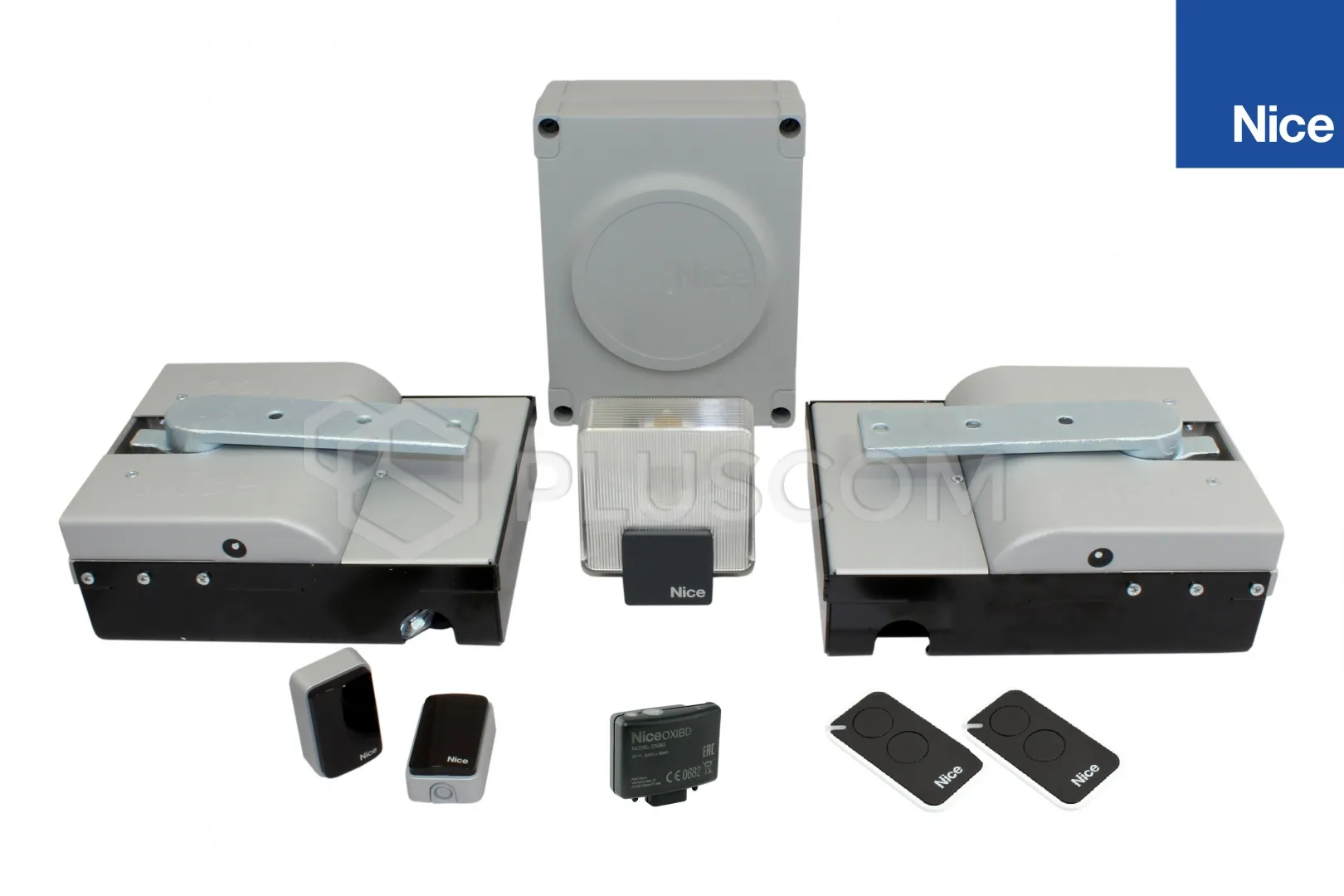

Il kit è composto da:
- 2 x attuatore autofrenante XME2024
- 2 x custodia XMBOX
- Unità di controllo MC424LR10
- Ricevitore radio OXIBD
- 2 x telecomando a 3 canali ON3EBD
- Fotocellule Nice EPM
- Lampada di segnalazione ELDC con antenna incorporata
| |
APPLICAZIONE
Utilizzando gli attuatori interrati Nice, il cancello e l'ingresso assumono un aspetto unico, ottenendo una totale automazione. È l'estetica e la discrezione il maggior vantaggio degli operatori interrati. Altre caratteristiche importanti che contraddistinguono gli operatori interrati sono la possibilità di installarli in un luogo dove, a causa di:
- un ingresso stretto
- pilastri molto stretti dove la dimensione A è inferiore a 100 mm
non c'è spazio per l'installazione di una trasmissione a vite o di un braccio a cerniera.
Va inoltre sottolineato che sono gli unici azionamenti interrati con la possibilità di aprire di serie fino a 180° senza accessori aggiuntivi.
COSTRUZIONE E INSTALLAZIONE:
Prima di installare gli attuatori interrati
è necessario effettuare il drenaggio per drenare l'acqua in eccesso dall'alloggiamento dell'attuatore. Sebbene l'attuatore sia racchiuso in una custodia sigillata IP67, non deve essere immerso completamente per più di 30 minuti.

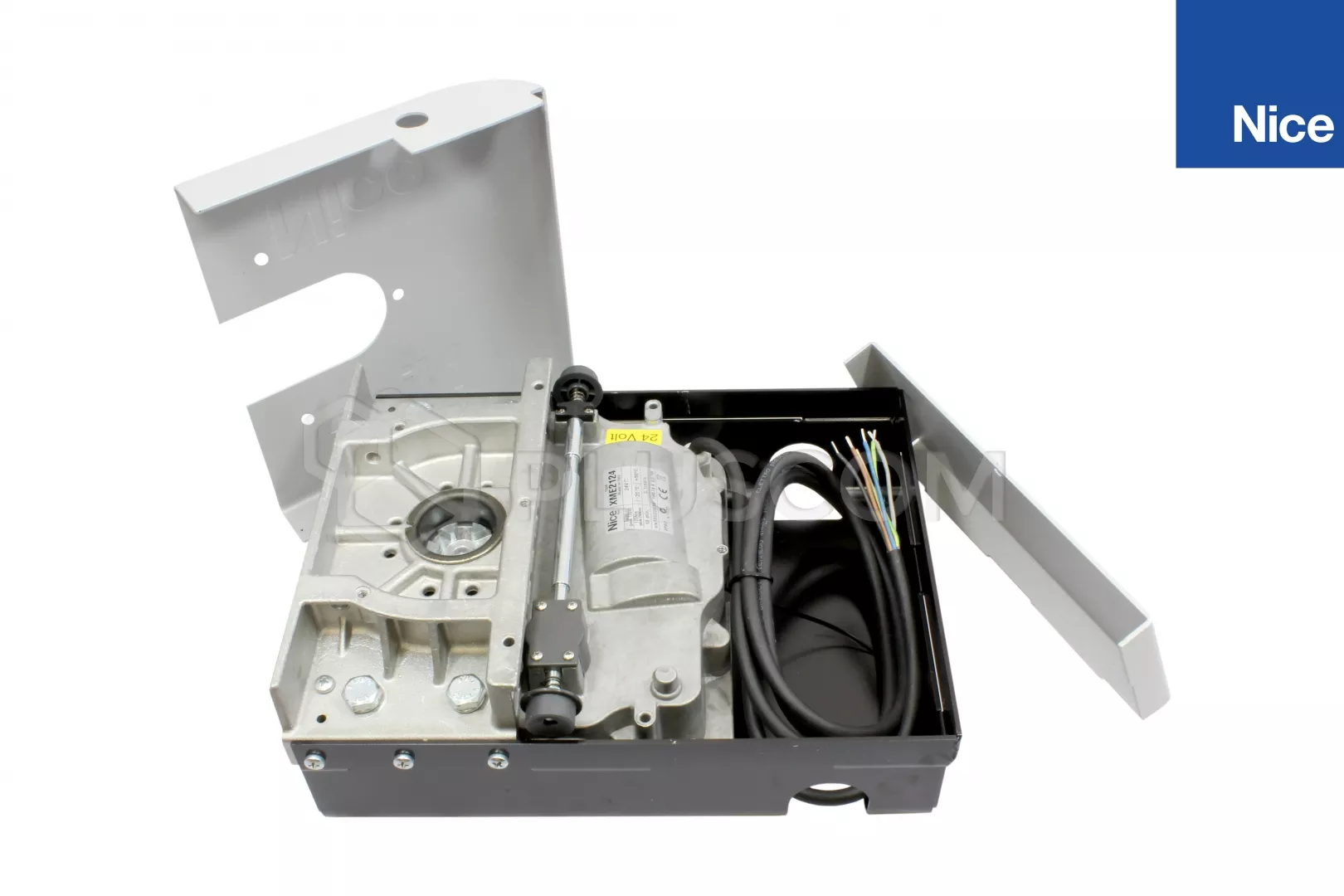

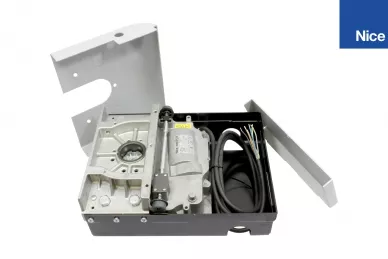

La scatola di base compatta è alta solo 81 mm. Le pareti spesse 2,5 mm garantiscono la necessaria resistenza meccanica. L'intera unità è protetta dalla cataforesi per una resistenza ottimale alla corrosione.

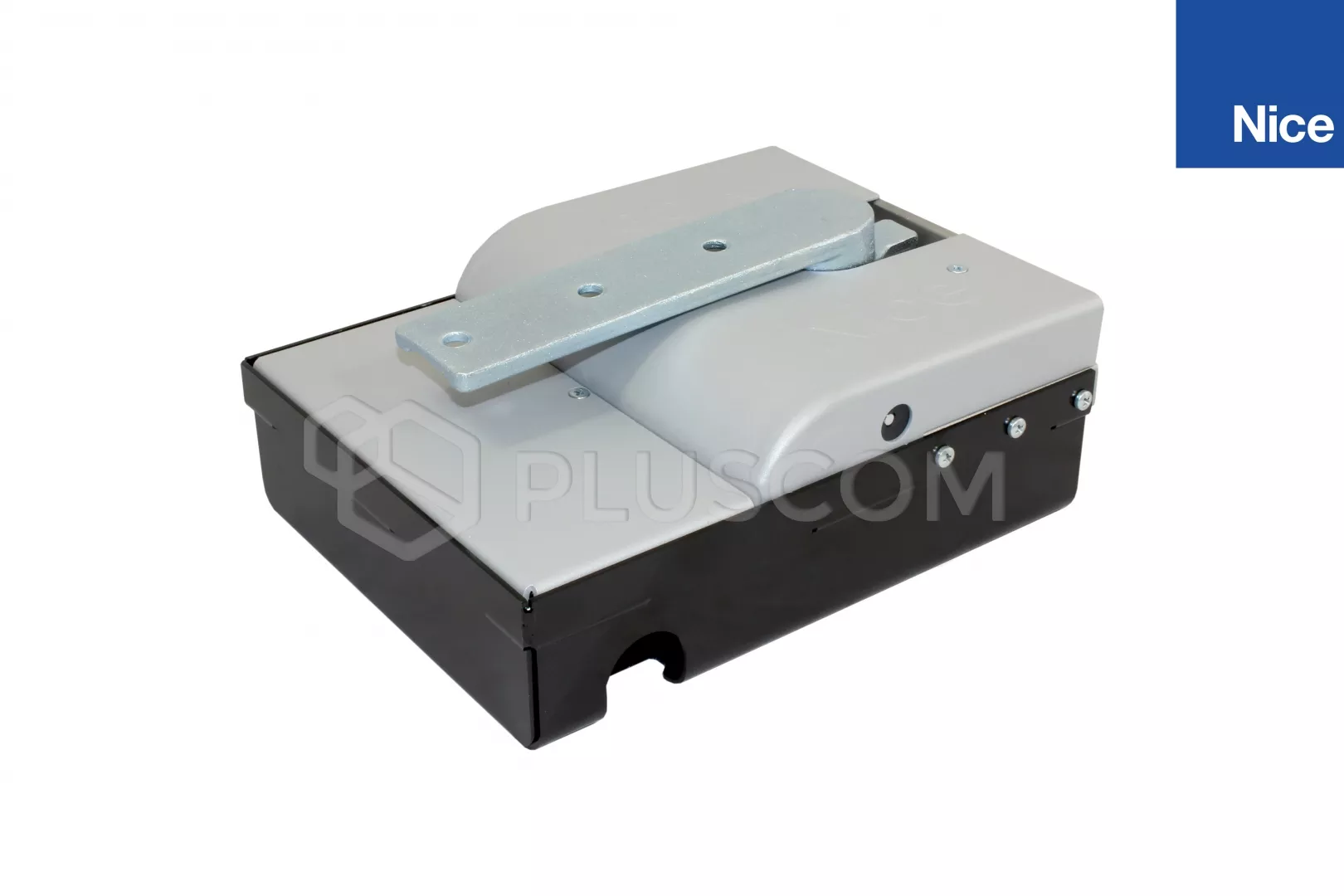

Una volta posizionata la cassa di fondazione, il braccio di azionamento di uscita viene montato direttamente sul battente della porta (diventando la cerniera inferiore).

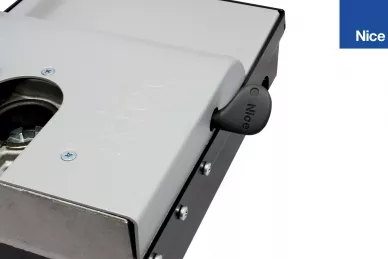

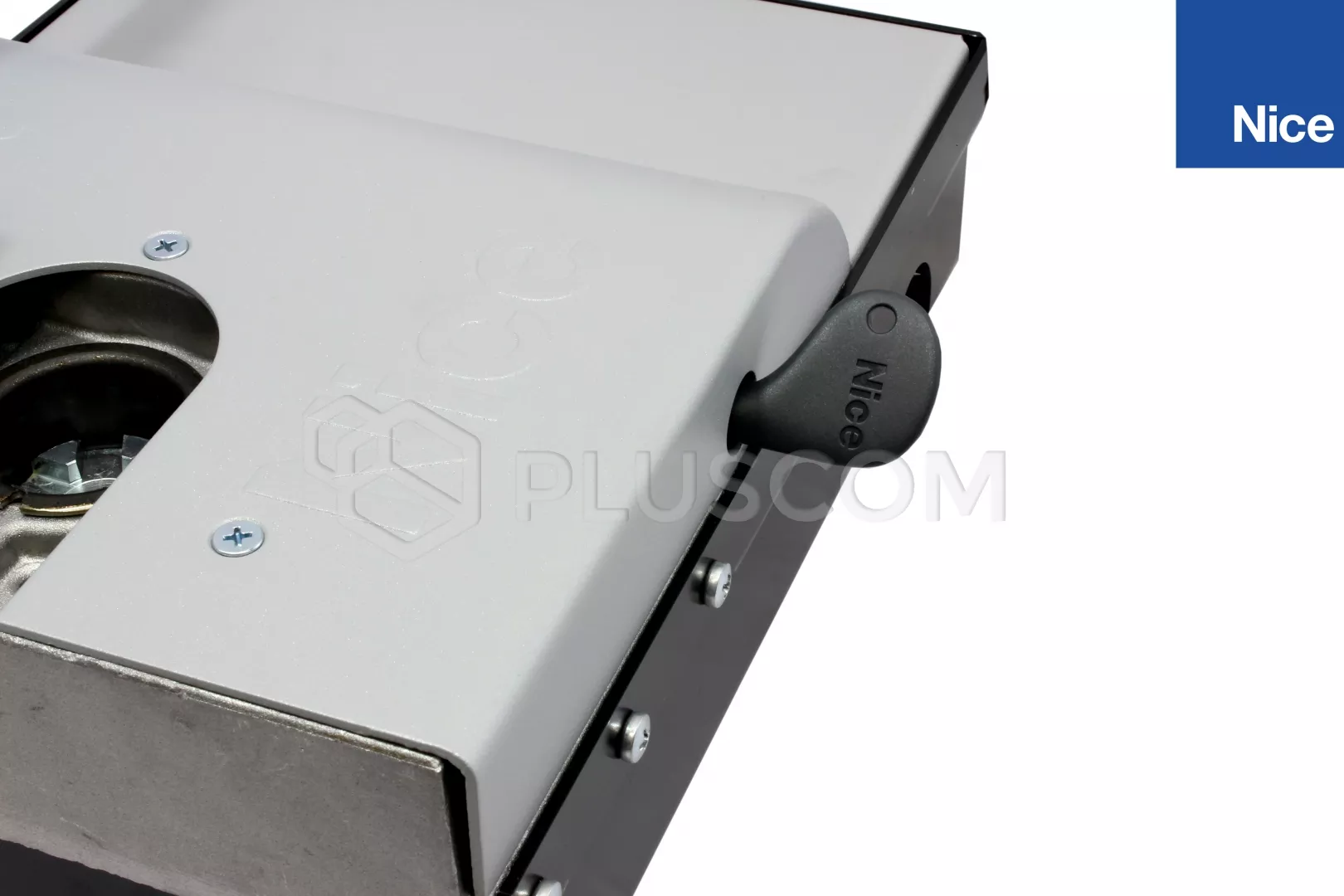

Su entrambi i lati dell'alloggiamento dell'operatore sono presenti le scanalature per
Chiave di Nizza per sbloccare l'operatore.
L'alloggiamento è inoltre dotato di
fermi meccanici integrati. La loro regolazione è semplice e pratica.
BELLA CENTRALINA MC424LR10
Il funzionamento degli attuatori è controllato dalla centralina Nice MC424LR10, che ha le seguenti funzioni:
- cooperazione con il programmatore Oview (tramite l'interfaccia IBT4N)
- programmazione semplice a tre pulsanti, programmazione a due livelli di 8 funzioni di primo livello (ON-OFF) e 8 funzioni parametriche di facile utilizzo
- avvio graduale e chiusura graduale
- funzione di apertura parziale del cancello
- Controllo di due motori a 24 V
- funzionamento semiautomatico
- autoprogrammazione durante la programmazione iniziale la centralina determina e memorizza automaticamente le posizioni finali delle porte
- possibilità di collegare la batteria del PS124 in modo che la porta si apra anche in caso di interruzione dell'alimentazione di rete
- funzionamento della serratura elettrica
- Interfaccia radio SM - possibilità di installare un secondo ricevitore esterno
