Set di utensili di crimpatura per connettori coassiali

Applicazione:

Set di crimpatura per connettori ad alta frequenza di cavi coassiali. Il set comprende una taglierina per isolamento in cui la distanza di taglio dell'isolamento può essere impostata nel sistema a 4, 6, 8, 12 mm mediante viti a brugola. La fresa opportunamente impostata viene ruotata più volte attorno all'asse del cavo.
L'utensile garantisce che lo strato di treccia o di schermo non venga danneggiato.

La pinza è dotata di un meccanismo a cricchetto che rilascia il blocco solo dopo un ciclo completo. In questo modo si elimina la possibilità di "sottopressione del connettore".

Le pinze per crimpare i cavi sono realizzate in acciaio temprato e sono dotate di una molla di ritorno, di un blocco di apertura e di tappi di presa in plastica per un maggiore comfort.

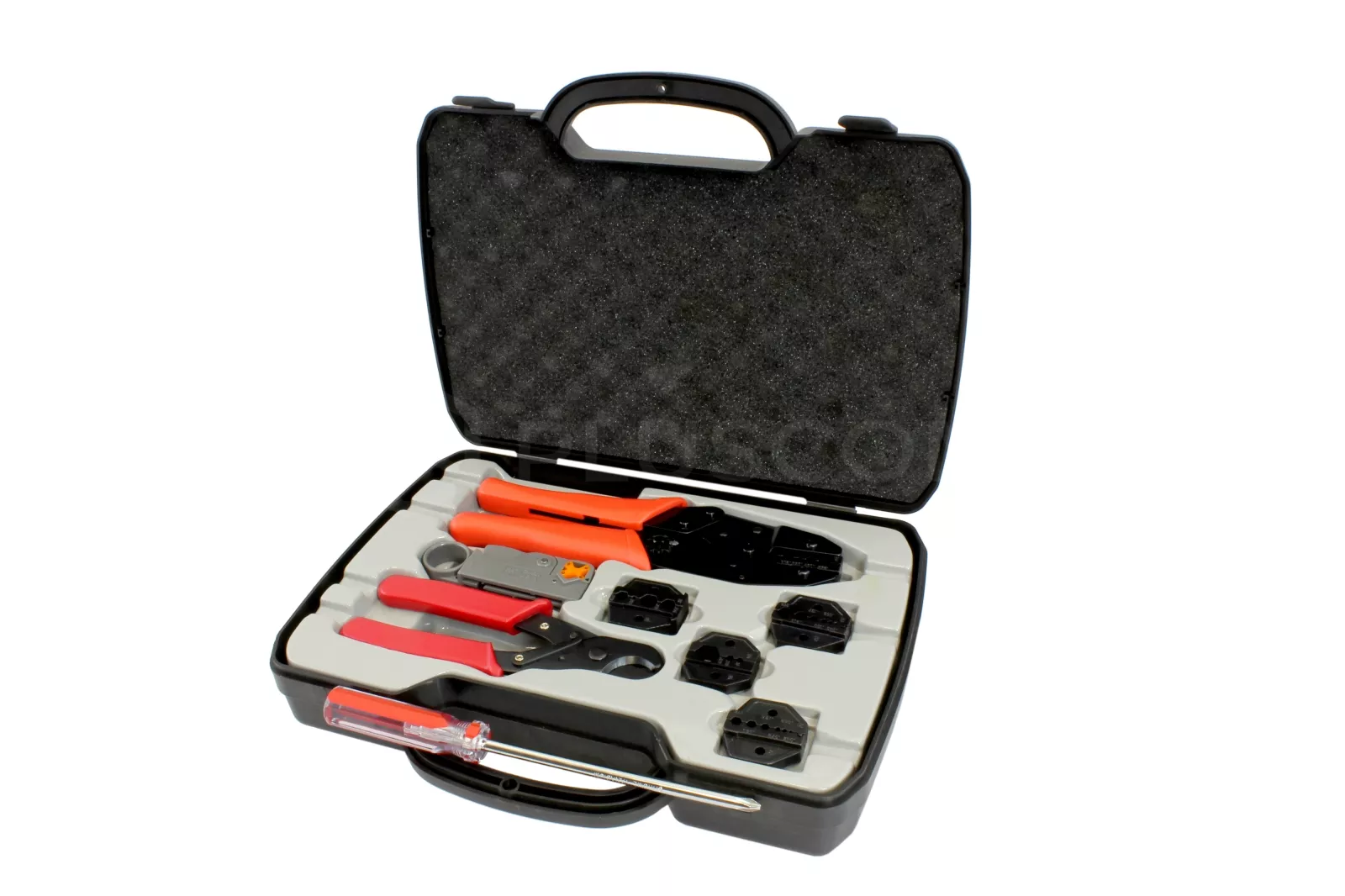

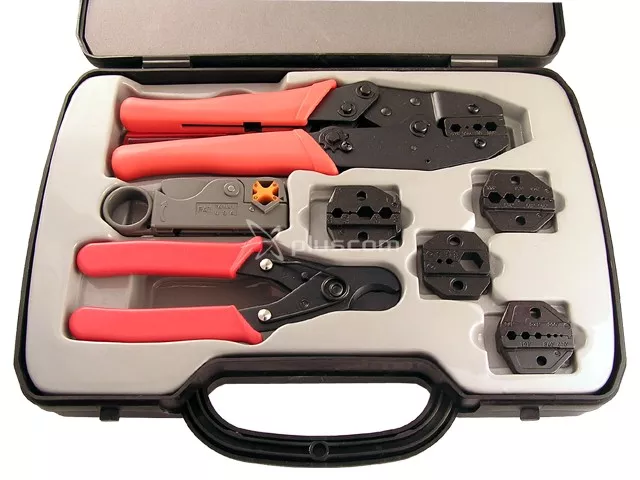

La confezione comprende:

• pinza a crimpare
• 5 pezzi di ganasce intercambiabili
• spelacavi per isolamento
• cacciavite per la sostituzione delle ganasce
• pinze per il taglio di fili con diametro massimo di 10,5 mm


Il set comprende le ganasce per crimpare i connettori dei seguenti tipi di cavo:

• Ganasce 236A - per crimpare connettori su cavi RG: 55, 58, 59, 62, 140, 141, 142, 210, 223, 174, 303, 400, cavi in fibra ottica, Belden 8279,
• Ganasce 336C - connettori a crimpare su cavi RG: 6, 59, 62, 140, 210, Belden: 8279, 55, 58, 141, 142, 223, 303, 400, fibre ottiche,
• Ganasce 336G - connettori a crimpare su cavi RG: 59, 62, 8X, 140, 210, Belden: 8279, 55, 58, 141, 142, 174, 223, 303, 400, fibra ottica,
• Ganasce 336J - connettori a crimpare su cavi RG: 122, 174, 179, 180, 187, 188, 195, 178, 316, Belden 8279, fibre ottiche,
• Ganasce 336K - connettori a crimpare su cavi RG: 8, 9, 11, 87A, 149, 165, 213, 214, 216, 225, 393, 174, 179, 187, 188, 316, Belden 9913

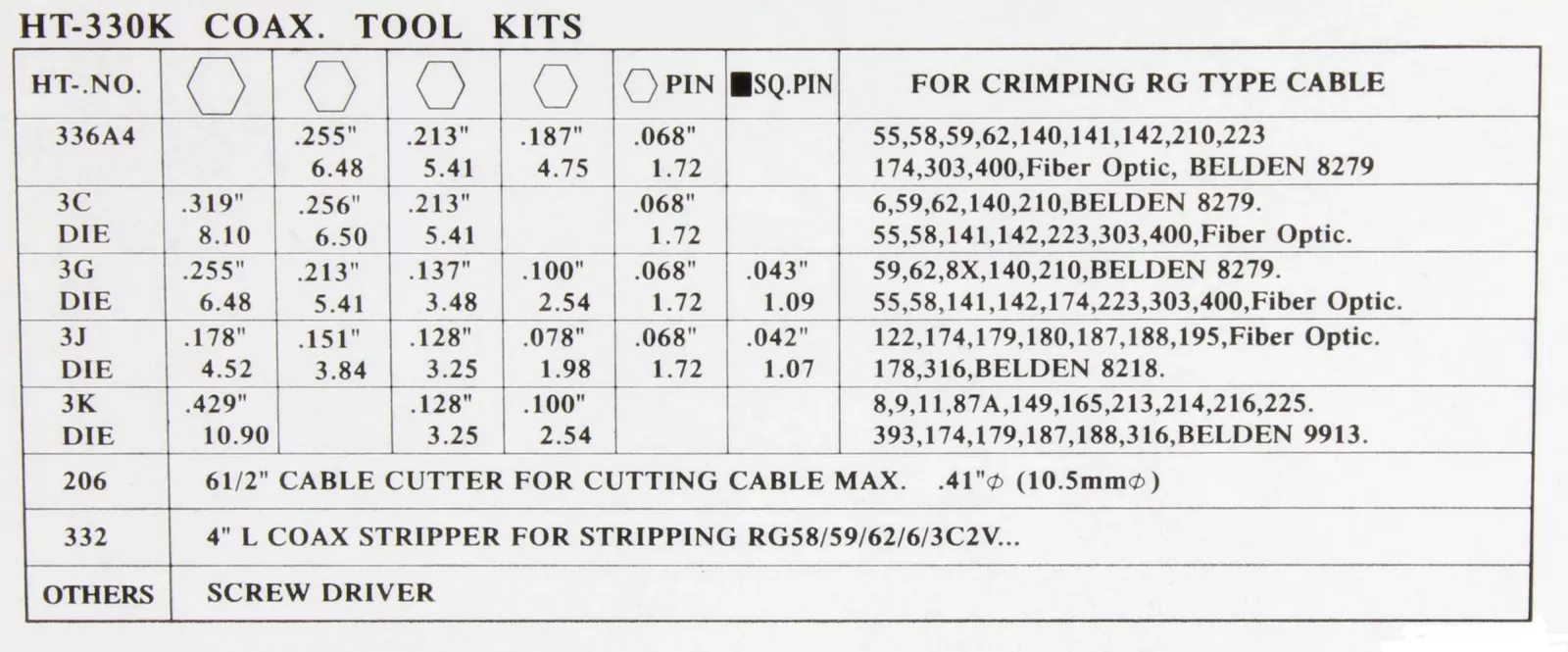

Di seguito è riportata una tabella con le specifiche dei componenti inclusi nel kit:
