Roger Technology EDGE1/BOX Unità di controllo per 2 motori brushless 36V DC

Roger Technology EDGE1/BOX Unità di controllo per 2 motori brushless 36V DC

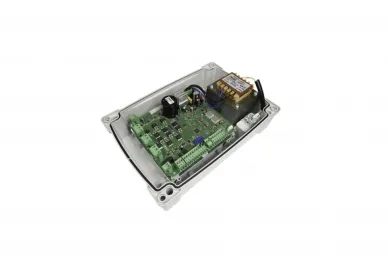

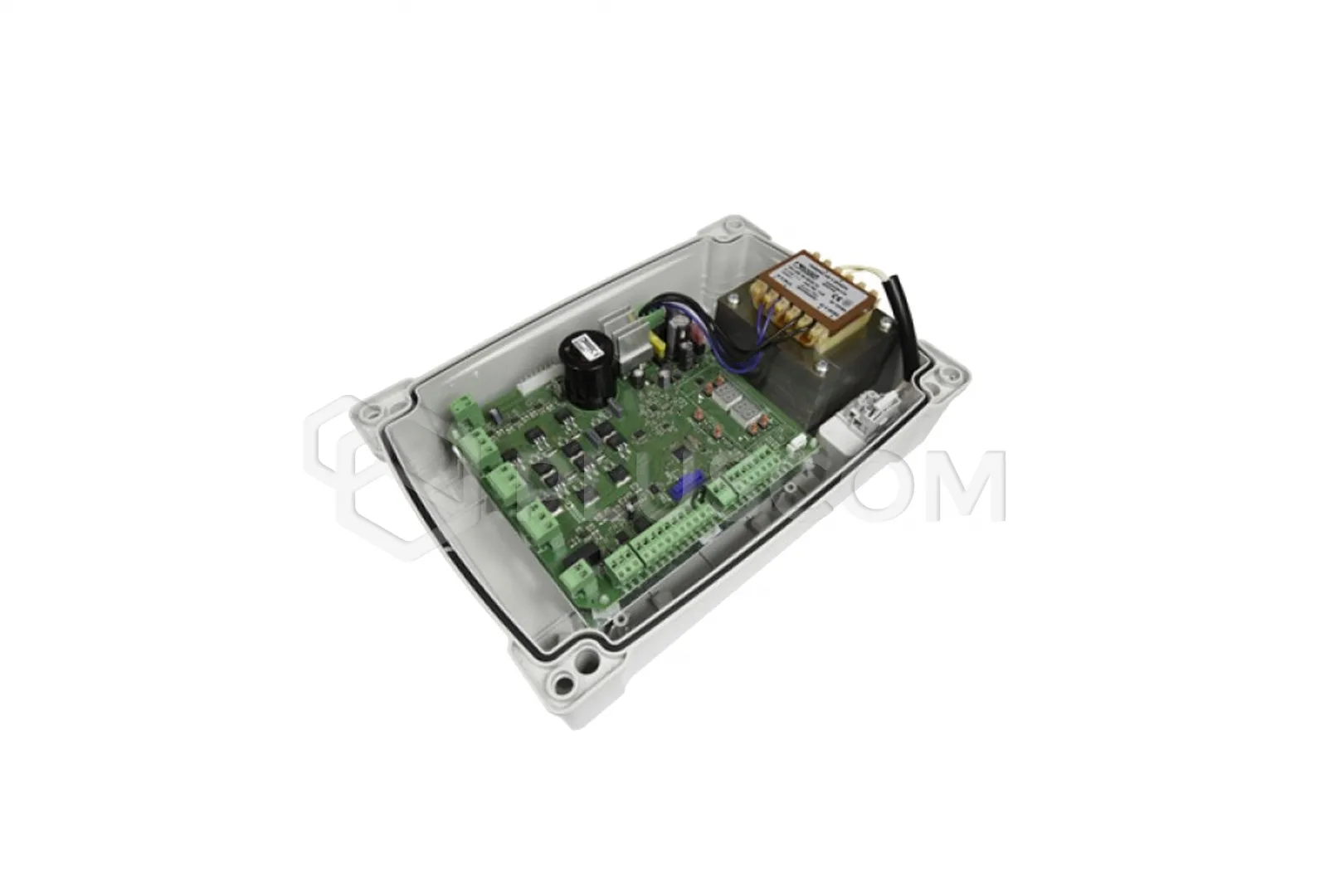

Quadro di comando EDGE1 con custodia inclusa, per il controllo di 2 motori BRUSHLESS 36V DC di cancelli automatici a battente.
Dedicato agli azionamenti Roger Technology delle serie BE20/400, BE20/200/HS, SMARTY e BR21.

CARATTERISTICHE E FUNZIONI:

• Controllo motore BRUSHLESS 36V.
• Installazione affidabile e conveniente
• Controllo completo della velocità di funzionamento
• Alimentazione di emergenza (24 V e 36 V)
• Numerose funzioni e caratteristiche di sicurezza
• Unità di controllo con display a LED
• Programmazione automatica del movimento
• Regolazione della forza
• Forza massima all'inizio della manovra
• Regolazione della sensibilità di rilevamento degli ostacoli
• Regolazione dell'accelerazione (SOFT-START)
• Regolazione della velocità di apertura
• Regolazione della velocità di chiusura
• Controllo del movimento lento
• Regolazione della frenata (SOFT-STOP)
• Funzione - Chiusura automatica
• Regolazione del tempo di chiusura automatica
• Funzione - Timer
• Programmazione dell'uscita di sicurezza
• Funzione - Test di sicurezza (test della fotocellula)
• Funzione - Chiusura al rilascio della fotocellula
• Funzione - Bordo di sicurezza NC/8K2
• Funzione - Arresto di emergenza
• Funzione - Apertura parziale (Wicket)
• Controllo dell'apertura parziale
• Funzione - Complesso residenziale
• Funzione - Uomo morto (Totmann)
• Funzione - Garanzia di chiusura
• Funzione - Illuminazione supplementare
• Funzione - Indicatore di stato della porta
• Protezione termica
• Gestione della batteria
• Informazioni sull'uso del sistema
• Protezione contro la modifica dei parametri
• Ripristino delle impostazioni di fabbrica

DATI TECNICI:

• Tensione nominale di alimentazione: 230 V AC ± 10% 50 Hz
• Max. consumo di energia: 230W
• Max. consumo di energia durante l'avvio: 600W
• Fusibili utilizzati:
• F1 = 20A (ATO257) protezione circuito alimentazione accessori
• F2 = 4A (ATO257) protezione del circuito di alimentazione del motore
• F3 = 3A (ATO257) protezione dell'avvolgimento primario del trasformatore
• F4 = T2A (5x20 mm) protezione dell'avvolgimento primario del trasformatore
• Numero di azionamenti supportati: 2
• Alimentazione del motore: 36V AC (tramite inverter con protezione automatica)
• Tipo di motore supportato: brushless, sinusoidale (ROGER BRUSHLESS)
• Tipo di controllo del motore: orientato al campo (FOC - FIELD ORIENTED CONTROL), senza sensore (SENSORLESS)
• Max. potenza nominale del motore: 60W
• Massima potenza nominale del motore: 60W. consumo di potenza del motore: 250W
• Max. potenza della lampada di segnalazione: 55W (24V DC)
• Frequenza di lampeggiamento della spia: 50%
• Max. Potenza illuminazione ausiliaria: 100W (230V AC) - 40W (24V AC/DC) / (contatto a potenziale zero)
• Potenza massima dell'illuminazione ausiliaria: 100W (230V AC) - 40W (24V AC/DC) potenza della spia di stato del cancello: 3W (24V DC)
• Potenza massima della lampada di stato del cancello: 3W (24V CC). potenza consumata dall'elettroserratura: 15W (12V DC) / (valore medio della tensione) /*
• Max. potenza consumata dagli accessori: 20W (24V DC / 750 mA)
• Intervallo di temperatura operativa: da -20°C a +55°C
• Dimensioni: 330 x 230 x 115 mm
• Peso: 3,9 kg
