REPEATER VHD-15 Amplificatore rigeneratore di segnali AHD, HD-CVI, HD-TVI (TurboHD)
Ripetitore VHD-15 Booster segnale video HD
Ripetitore VHD-15 Booster segnale video HD
Il rigeneratore di segnale VHD-15 amplifica il segnale video analogico ad alta definizione trasmesso tramite doppino o cavo coassiale. L'uso di un unico rigeneratore garantisce una buona qualità dell'immagine per i cavi twisted-pair a distanze fino a 300m. Possono essere combinati tra loro per aumentare la portata del segnale trasmesso, per cui a una distanza di 450 m sono necessari due rigeneratori e a 600 m tre. Se si utilizza un cavo coassiale, le distanze di cui sopra saranno proporzionalmente maggiori.
L'amplificatore può essere utilizzato con i seguenti standard TVCC:
- AHD - 4Mpx
- HD-CVI - 1080p
- HD-TVI (TurboHD) - 5Mpx
- CVBS - PAL/NTSC
Capacità di rigenerazione del segnale:
- 150 m - per cavo a coppie intrecciate
- 300 m - per cavo RB59
- 500 m - per cavo TRISET-113

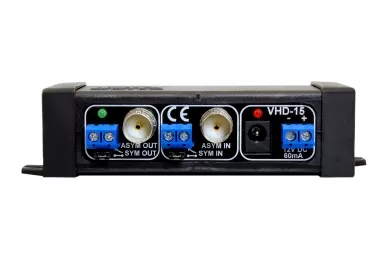

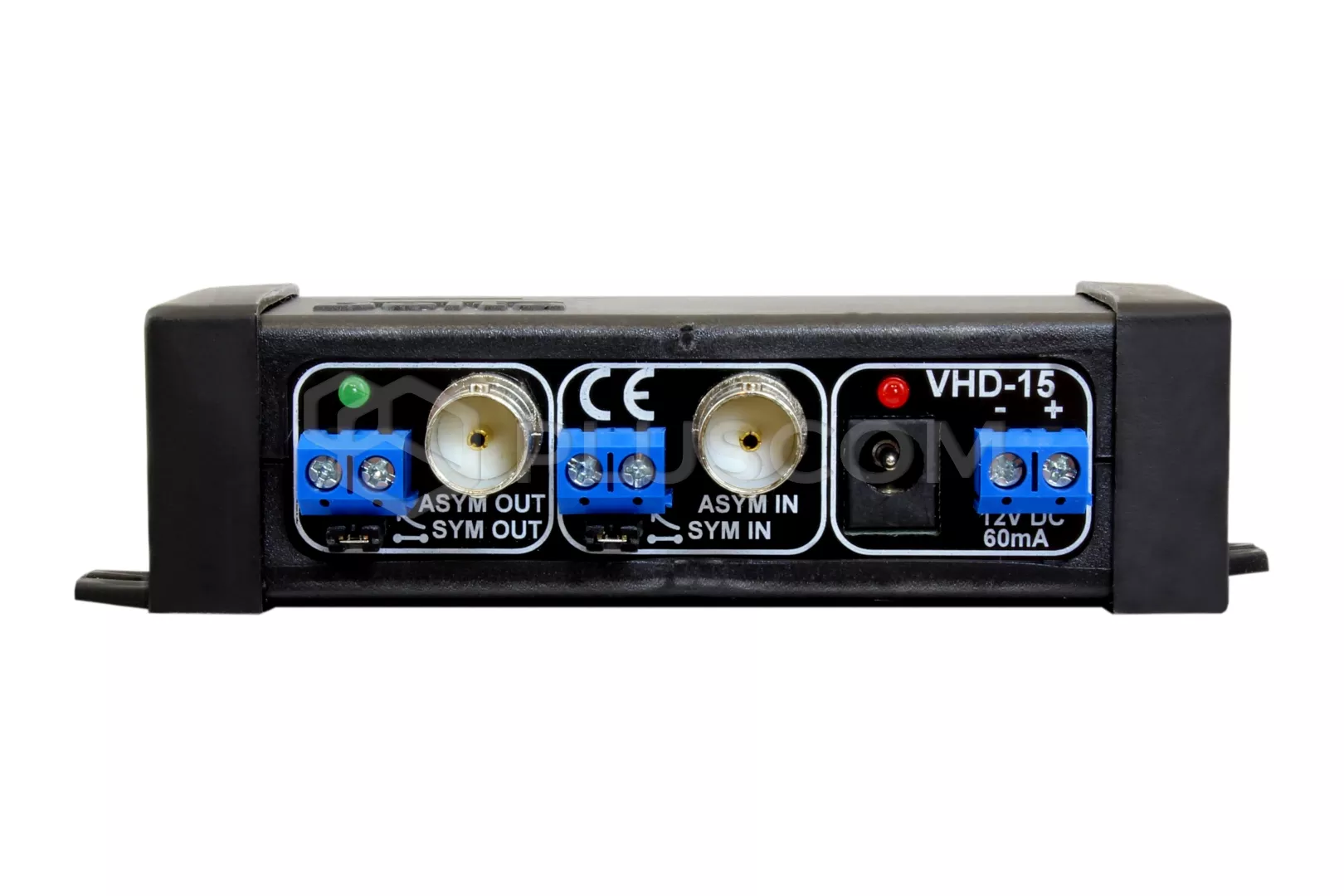

Il VHD-15 è dotato di trasformatori video integrati (circuiti di simmetria e desimmetria) configurabili tramite un ponticello. È possibile utilizzare contemporaneamente un ingresso simmetrico (doppino UTP) e un'uscita asimmetrica (COAX). Tuttavia, l'ingresso simmetrico (UTP) e l'ingresso asimmetrico (COAX) non devono essere utilizzati contemporaneamente.
Ripetitore VHD-15 Booster segnale video HD
POTENZA:
Richiede un'alimentazione supplementare da 12 V CC che può essere collegata localmente (spina CC) o alimentata a distanza tramite un altro doppino. Tenere presente che, con un assorbimento di corrente di circa 50 mA, si deve prevedere una caduta di tensione di circa 0,9 V per ogni 100 m di cavo e compensare questo inconveniente con una tensione di ingresso più alta, in modo che la tensione di alimentazione non scenda al di sotto dei 12 V, soprattutto quando l'amplificatore è posizionato vicino alla telecamera (rischio di sovraccarico del sistema).
DATI TECNICI:
- numero di ingressi: 1 (morsettiera / presa BNC)
- numero di uscite: 1 (morsettiera / presa BNC)
- Impedenza simmetrica di ingresso/uscita (UTP): 100 Ohm
- Impedenza di ingresso/uscita asimmetrica (COAX): 75 Ohm
- tensione di alimentazione: DC 8-24V - nominalmente 12V
- consumo di corrente: max 50mA
- dimensioni: 105x65x30mm
- peso: 70
