Striscia di resistenza PROXIMA + BKCR

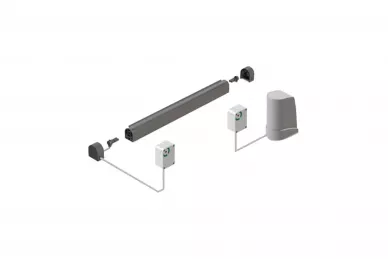

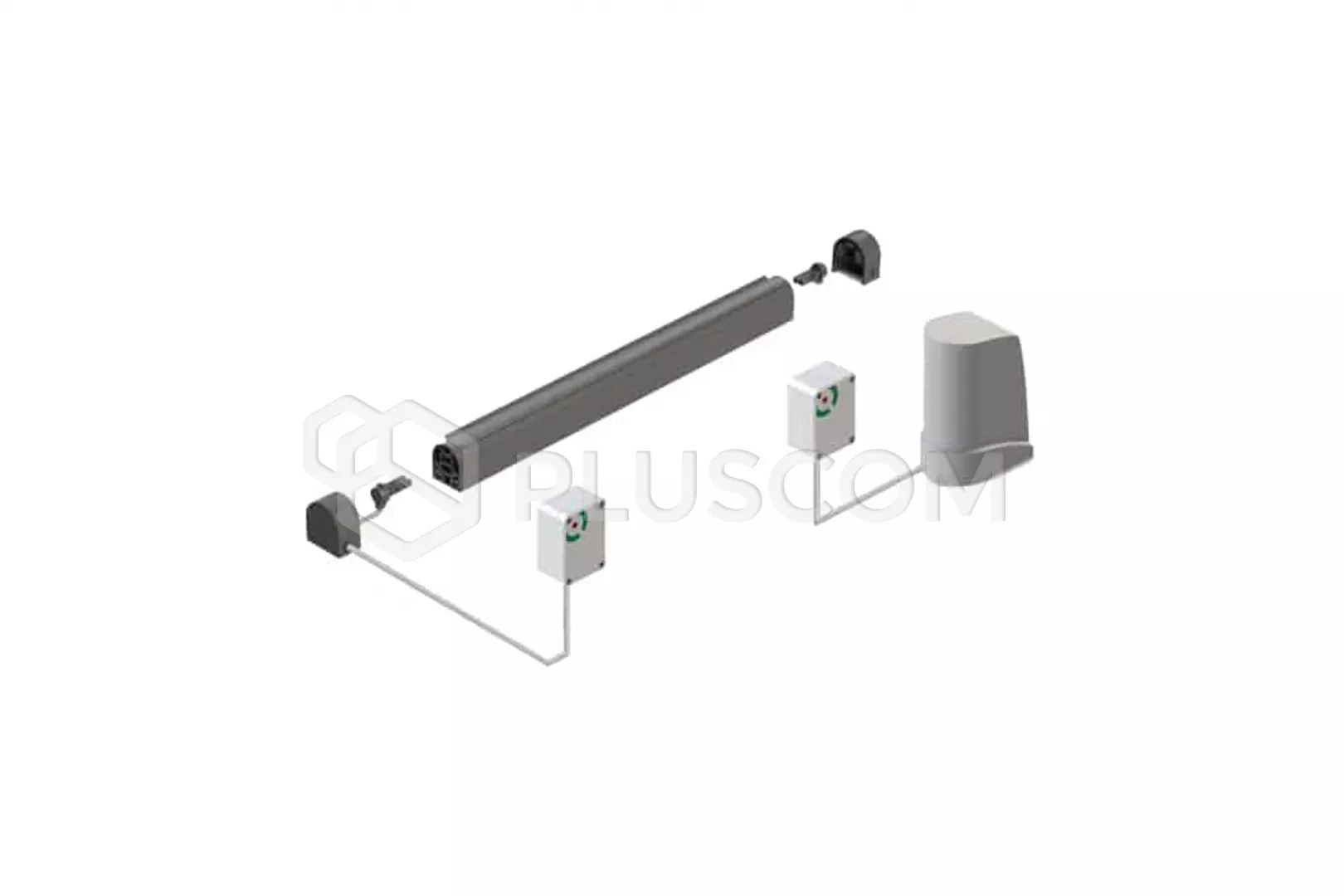

Un kit per il fissaggio dei bordi dei cancelli mobili e fissi. È composto da:
- Striscia resistiva per bordi 1,5 m
- Controllore del sensore di movimento della porta BKCR
Il profilo resistivo in gomma cambia la sua resistenza quando viene compresso, passando da 8,2kOhm a circa 1,5kOhm. 200Ohm. La sua leggera compressione può provocare l'arresto o il cambio di direzione del movimento del cancello e l'informazione sulla compressione del profilo tramite filo può essere ricevuta dal modulo radio mobile montato sull'anta del cancello. Il modulo radio mobile trasmette le informazioni via radio al modulo radio fisso, che le trasmette via filo all'unità di controllo del cancello.
I sensori possono essere un bordo, una barra di sicurezza a resistenza, una barra di sicurezza meccanica o un sensore reed in una porta sezionale.
Il bordo di sicurezza a resistenza sensibile alla pressione aumenta notevolmente la sicurezza dei cancelli automatici. Limita la forza di un eventuale impatto. È realizzata in gomma sensibile alla pressione.
MODULO MOBILE
Il modulo mobile dispone di due ingressi configurabili in modo indipendente per i sensori, che hanno una resistenza di 8,2k quando sono integri e sono cortocircuitati o aperti quando sono disturbati.
Il modulo invia informazioni sullo stato del sensore immediatamente dopo ogni cambiamento di stato, in attesa di una conferma di ricezione da parte del modulo fisso. Ogni 10s, invia automaticamente informazioni sullo stato degli ingressi e della batteria di alimentazione, attendendo la conferma di ricezione delle informazioni da parte del modulo stazionario.
- Alimentazione: batteria ER14505 da 3,6 V (formato AA)
- consumo di corrente: 50µA; corrente media
- numero di barre di resistenza: max. 2; terminazione lsit 8,2k
- frequenza: 868MHz; 3 frequenze
MODULO FISSO
Il modulo fisso può interrogare lo stato dei sensori in qualsiasi momento. Se non riceve risposta dal modulo mobile, rilascia entrambi i relè di uscita. Con il suo cicalino, il modulo può segnalare un guasto del sistema e qualsiasi cambiamento nello stato dei sensori.
- alimentazione: 12-24V; tensione CC
- consumo di corrente: 15mA; relè spenti
- numero di canali: 2; relè NO/NC
- Tempo di risposta del PK quando la striscia viene schiacciata: <40ms
- frequenza: 868MHz; 3 frequenze
