PROXIMA Fotocellula PB+

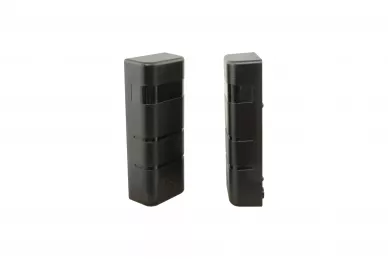

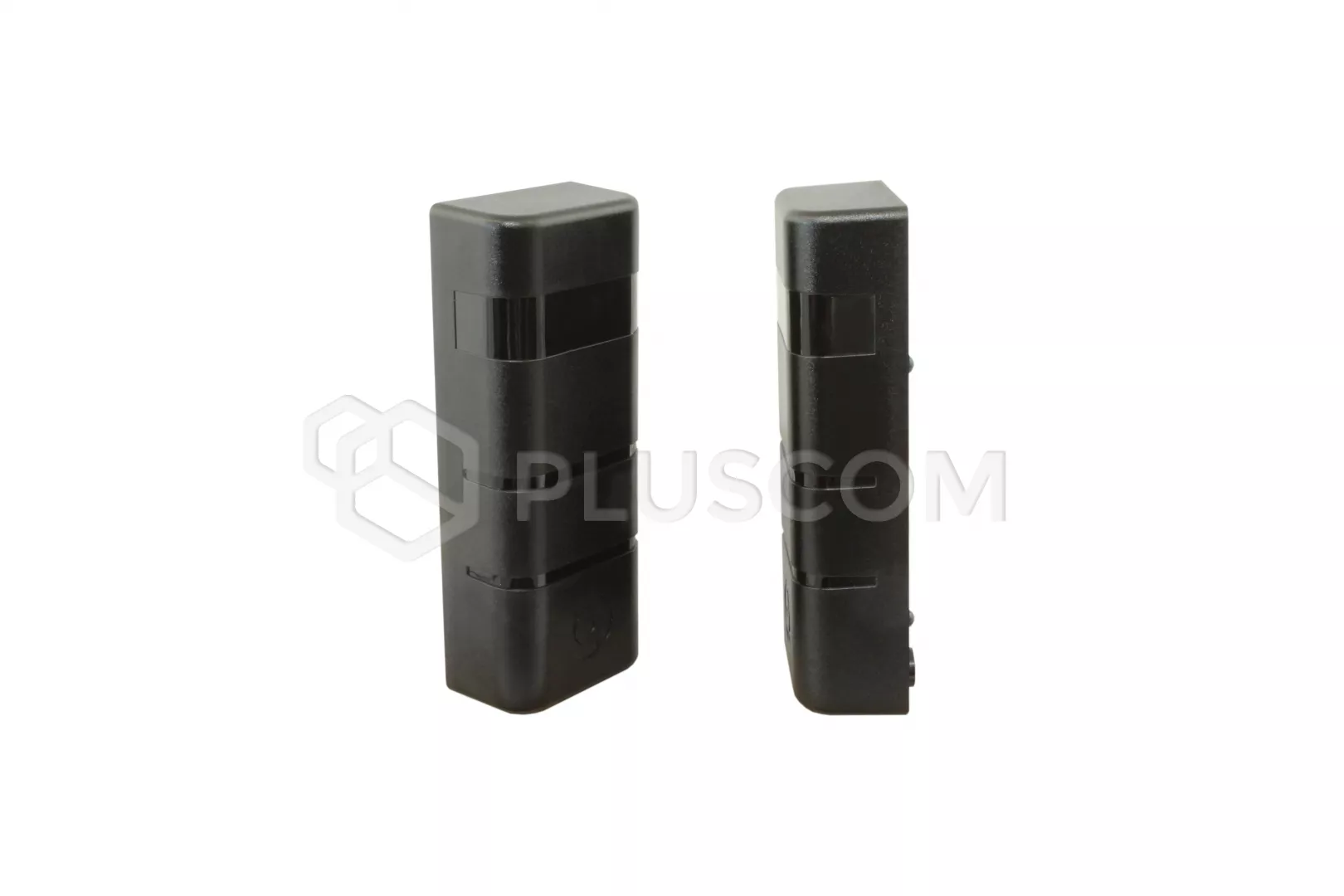

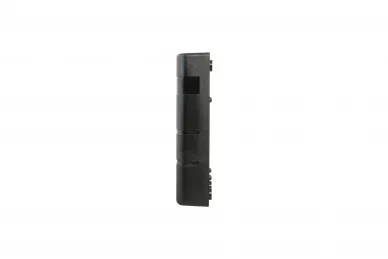

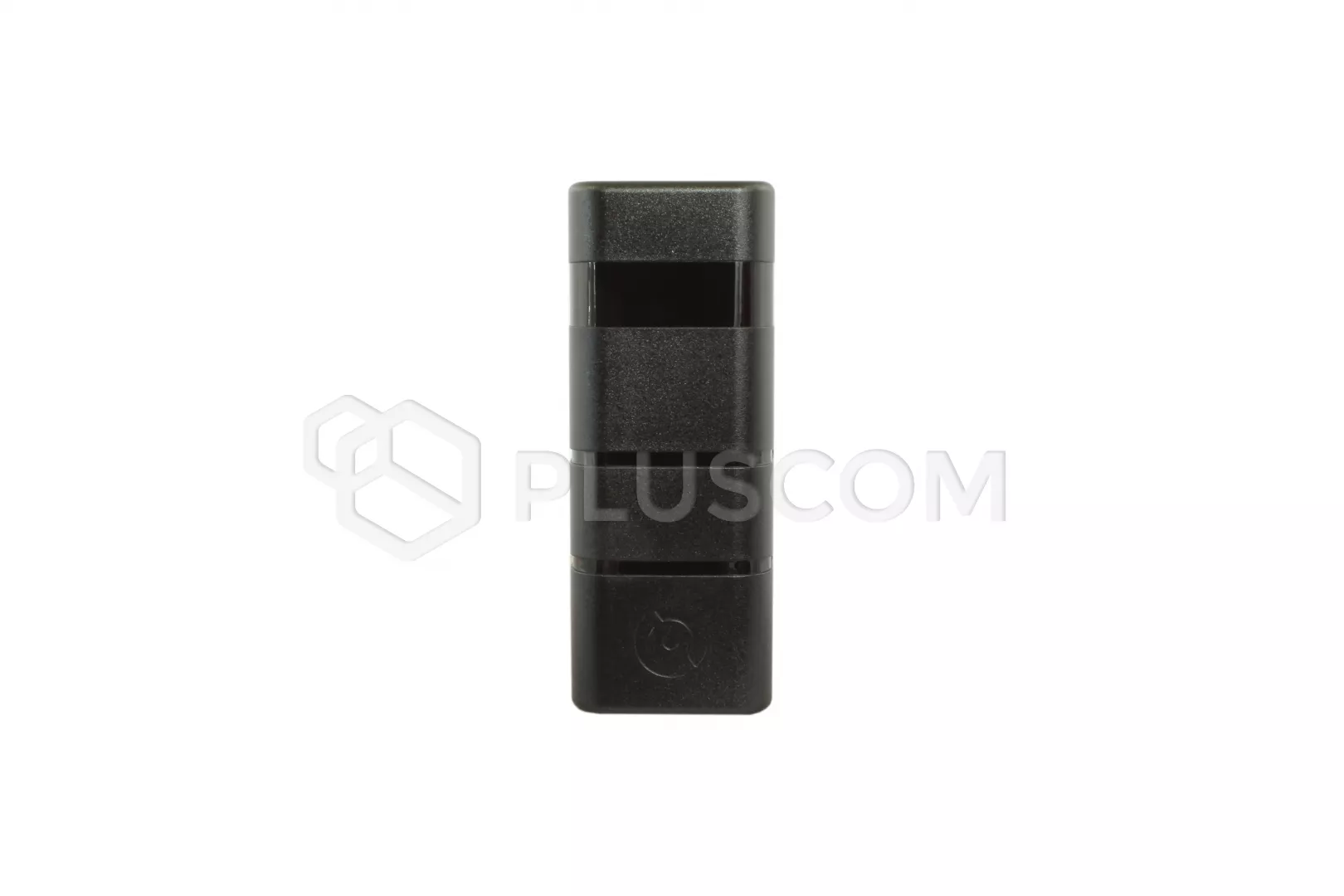

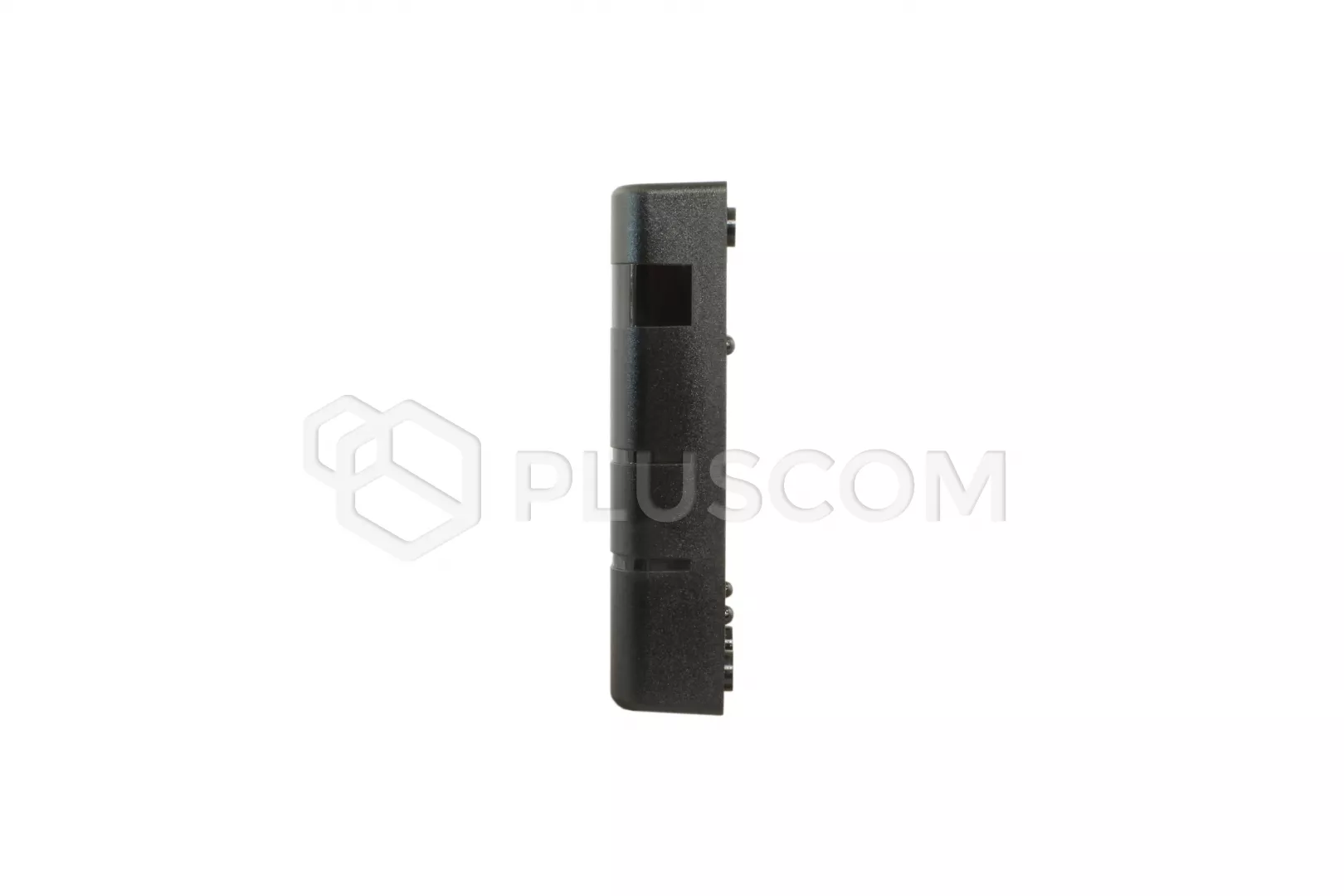

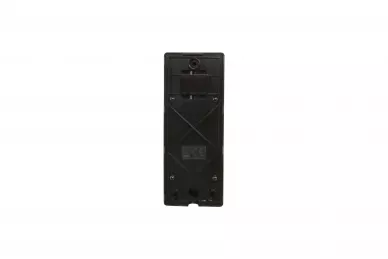

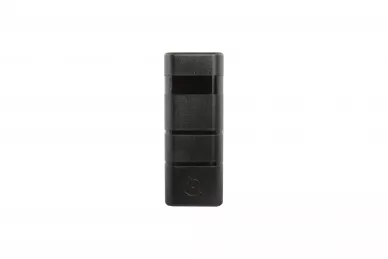

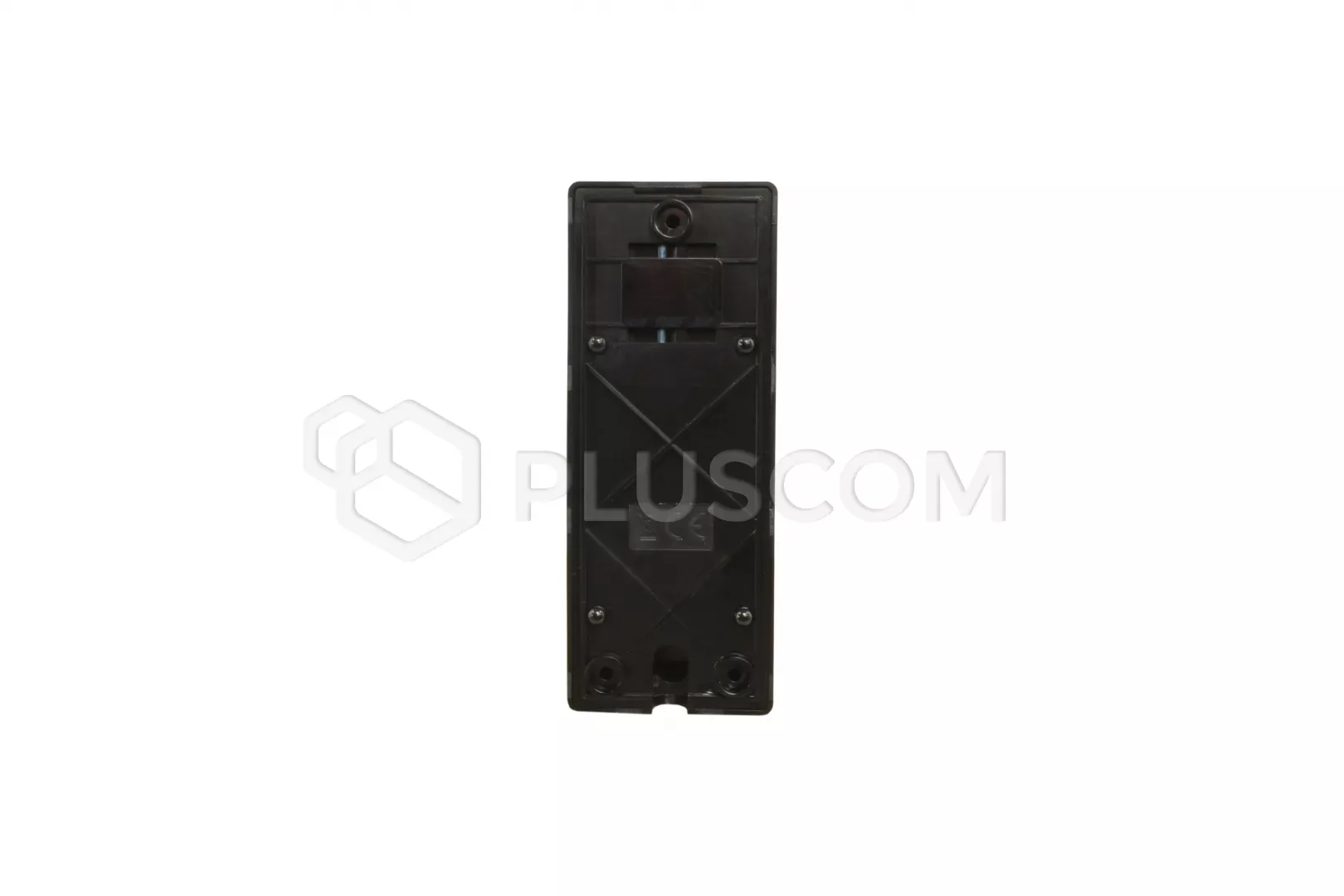

Fotocellula Proxima PB+

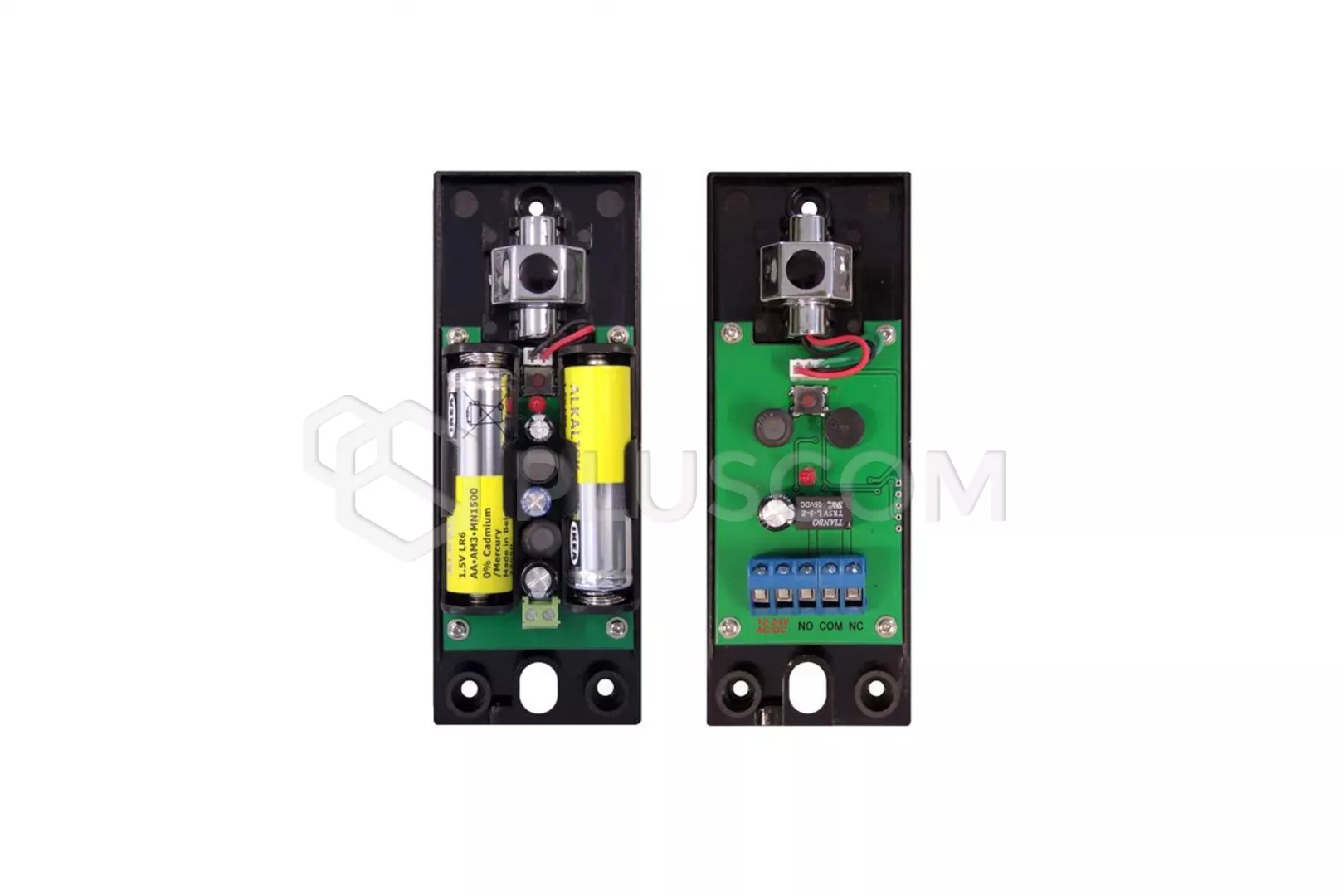

La fotocellula PB+ è uno dei componenti dell'automazione dei cancelli. Il trasmettitore è alimentato da due batterie AA o da 12-24 V CA/CC. Premendo brevemente un pulsante sul trasmettitore, è possibile verificare lo stato delle batterie. Il LED lampeggia per indicare il livello di carica delle batterie. Se le batterie del trasmettitore sono scariche, viene emesso un segnale acustico.

I vantaggi più importanti della fotocellula:

• trasmettitore alimentato da 2 batterie AA o da 12/24VAC/DC
• portata 15m
• può essere montato anche a filo della porta
• tre modalità di cicalino per segnalare al ricevitore una fotocellula violata
• controllo della batteria a pulsante, il LED sul trasmettitore indica quattro livelli di batteria
• tre livelli di velocità di reazione del ricevitore alla violazione del raggio infrarosso
• al limite della portata, il LED del ricevitore lampeggia per consentire un corretto montaggio coassiale
• test della fotocellula

Un indubbio vantaggio della fotocellula è la possibilità di regolare l'angolo di +/- 95°, grazie al quale il montaggio può avvenire all'interno o all'esterno della luce della porta. Il LED del ricevitore lampeggia per aiutare a determinare i limiti di portata. Quando la fotocellula è posizionata al limite, il LED del ricevitore inizia a lampeggiare rapidamente.

Inoltre, è possibile impostare tre livelli di risposta per la fotocellula e il modo in cui ci informa di un raggio interrotto.

SPECIFICHE TECNICHE

• alimentazione: 12-24 V CA/CC (o 2 batterie AA da 1,5 V nel trasmettitore)
• consumo massimo di corrente del trasmettitore: 2 x AA 1,5V- 120uA, 12V- 5mA, 24V- 3mA
• consumo massimo di corrente del ricevitore: 12V- 20mA, 24V- 10mA
• segnale di uscita: NO e NC, 30V DC 100mA
• lunghezza d'onda: 950 nm
• angolo di trasmissione e ricezione: +/- 5°, rotazione 190°
• raggio d'azione massimo: 10 m
• classe di protezione dall'ingresso: IP54
• dimensioni: 50 x 127 x 28 mm
• peso: 146 g
