Nice SU2000VR01 operatore SUMO per cancelli sezionali fino a 25m2

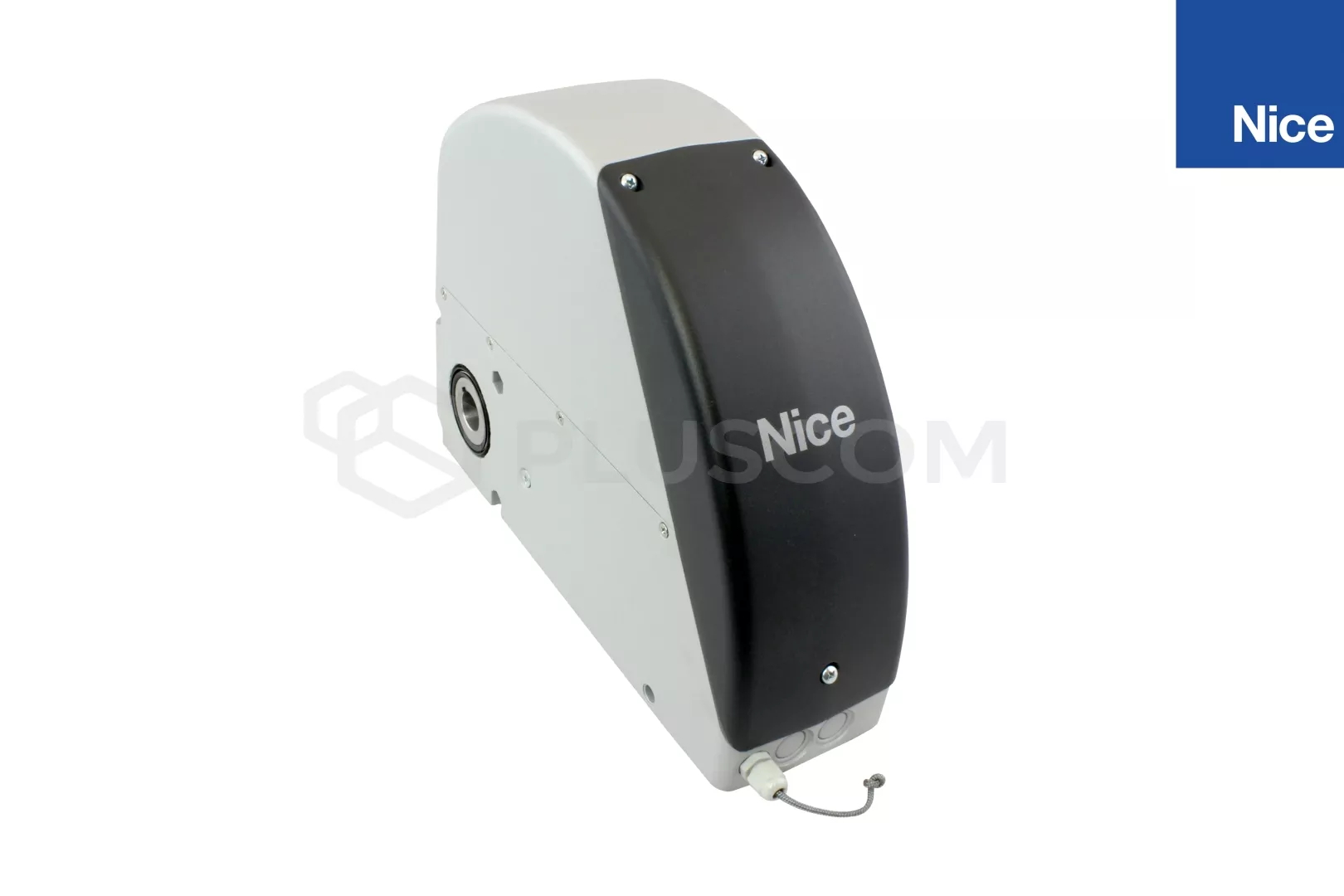

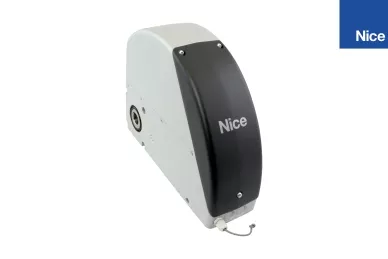

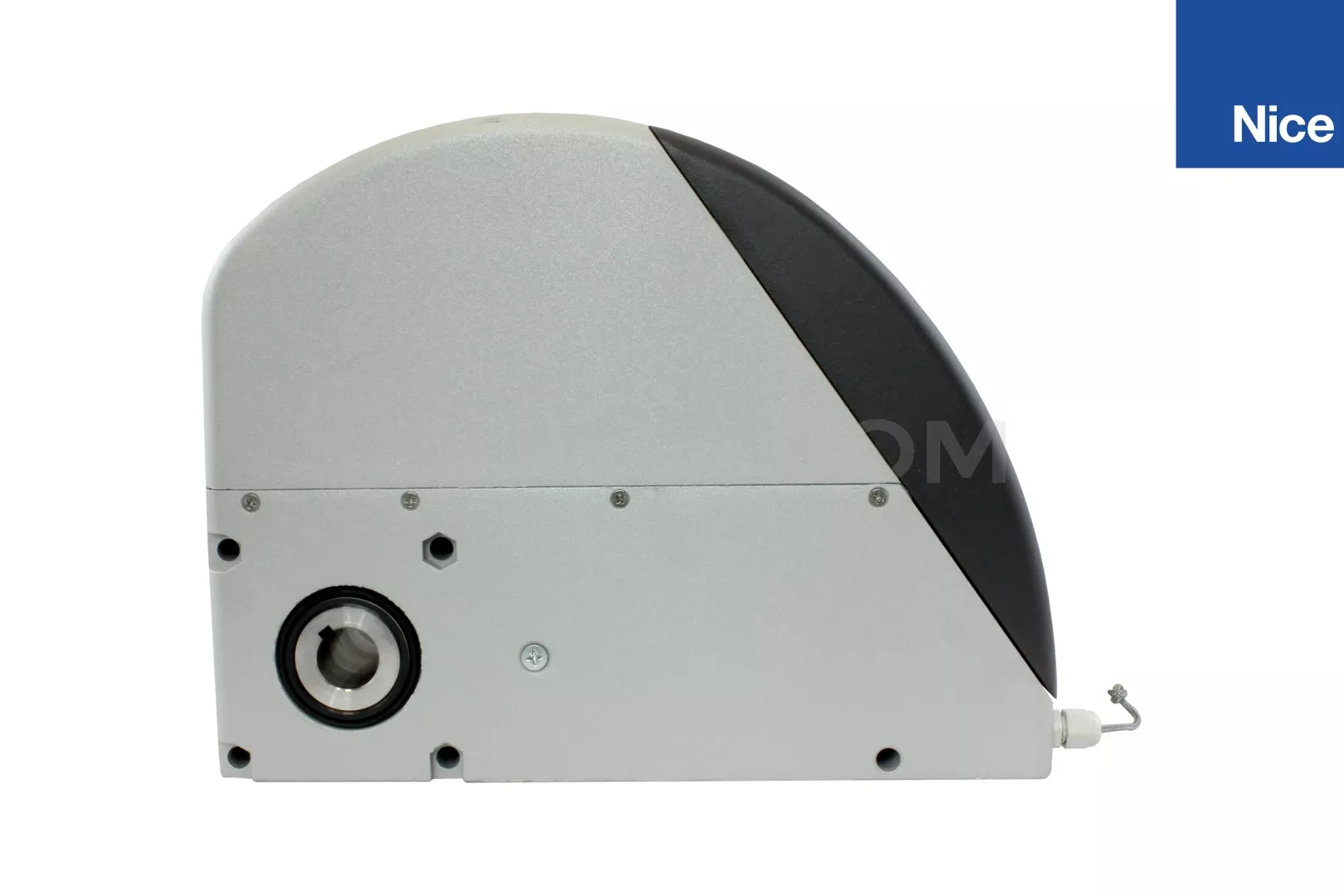

SUMO SU2000V Operatore per portoni industriali sezionali, porte da garage fino a 25 m2 di superficie

PARAMETRI TECNICI:

• area massima del cancello: 25m2
• coppia: 82Nm
• velocità dell'albero: 11 - 23,5 rpm
• foro dell'albero: 25,5 mm
• ciclo di lavoro: 50%


• alimentazione motore: DC 15-36V nominalmente 24V
• alimentazione dell'unità di controllo: AC 230V
• potenza assorbita: 500W
• consumo di corrente: max 13A


• temperatura di lavoro: -20°C...+50°C
• dimensioni: 110x350x270mm
• peso: 10,5 kg
• classe di protezione: IP 44


SCOPO DELL'AZIONAMENTO:

• automazione di porte sezionali da garage, porte industriali con una superficie da 15 a 25m2
• automazione di cancelli scorrevoli a due ante (sono necessari accessori aggiuntivi)
• ideale per un uso intensivo

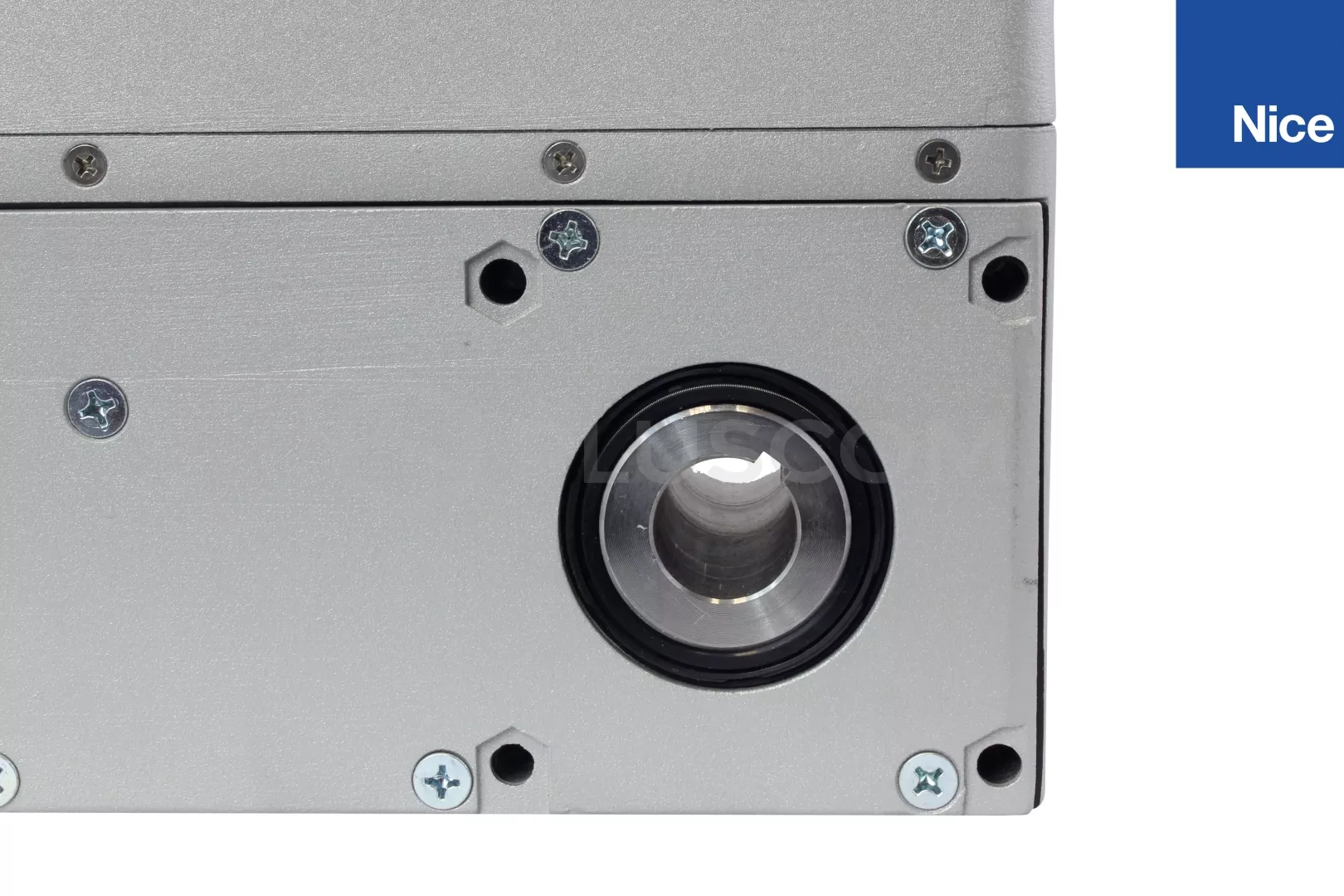

Nice SUMO SU2000V autobloccante montato direttamente sull'albero della porta cancello sezionale. L'attuatore ha un foro per l'albero con un diametro di 25,5 mm, il più comunemente utilizzato. Utilizzando l'adattatore opzionale CRA9, l'attuatore può essere montato su alberi con diametro di 35 mm e 40 mm.

L'attuatore può essere montato in varie posizioni. Numerosi adattatori e accessori consentono il montaggio in applicazioni speciali. Le dimensioni compatte ne facilitano il montaggio ovunque.

Motore a 24 V consente un funzionamento regolare controllo della velocità tra 11 e 23,5 giri/min.

Encoder incorporato permette di determinare con precisione le posizioni estreme della porta. Non è necessario ricorrere a fine corsa meccanici.


Il funzionamento dell'operatore è controllato dalla centralina Nice DPRO924 dedicata a SUMO:

FUNZIONI SVOLTE DALL'UNITÀ DI CONTROLLO:

• collegamento di un diodo (24V 5W) che indica lo stato dell'ingresso STOP
• blocco dei pulsanti sulla porta APERTO o CHIUSO o entrambi contemporaneamente
• collegamento di fotocellule con fototest
• collegamento di arresti meccanici
• collegamento della batteria di emergenza - PS224
• impostazione del numero di cicli dopo i quali avviene la segnalazione
• supporta radio di tipo SM, OXIBD
• Funzione STAND BY
• regolazione dell'intensità, della sensibilità e della velocità tramite OVIEW - in 4 fasi di movimento
• contatore di cicli
• funzionamento a semaforo
• Segnalazione di guasto tramite LED OK
• funzionamento tramite smartphone

INGRESSI E USCITE DEL PANNELLO DI CONTROLLO

• Ingresso antenna per una maggiore portata
• Ingresso SAFETY EDGE: per il collegamento di una striscia ottica o di resistenza
• 3 ingressi di controllo (programmabili tramite OVIEW): SBS, APERTO, CHIUSO
• 2 ingressi FOTO (fotocellule a contatto classico
•

• 3 uscite programmabili: FLASH, OUT 2, OUT 3

Possibilità di collegare un programmatore OVIEW utilizzando l'IBT4N.
